14 Février 2026 à 20:34Construction d'une régie de mixage dans un grand garage
#1
Salut tout le monde !
Pour mon activité pro, je construis depuis un an une boîte-dans-la-boîte au rez-de-chaussée de là où j'habite depuis que le proprio a intégré un grand garage dans notre bail locatif.
Aussi sympa et fiable soit ce dernier, j'ai essayé de réaliser une construction en modules au cas où il me faudrait déplacer le studio avec un 20m^3 vers un autre local (ou la benne ...).
Pour réduire le budget, j'ai cherché à réduire le coût des matériaux en utilisant des châssis de décor de théâtre et des matériaux de récupération achetés à la Réserve des Arts https://www.lareservedesarts.org/. Ca prend plus de temps d'avoir ce que l'on cherche mais au moins ca m'a au moins permis d'étaler les dépenses et de ne pas trop encombrer le garage dans lequel j'ai continué de bosser au casque sans interruption. C'est très chouette en été d'être au frais mais beaucoup moins en hiver quand il y fait 12°C si j'allume le chauffage (qui chauffe surtout le plafond 3m70 au dessus de moi).
Au bout d'un an, on trouve le temps long. On dit que la construction de studio c'est 90% de préparation et 10% de travaux mais, malgré tout, je commence à ressentir un sacré coup de mou ne voyant plus vraiment le chantier avancer pourtant si proche du but. Alors, je me suis dit qu'il était temps de demander davantage de conseils pour essayer de trouver des solutions aux problèmes que j'ai actuellement sur les bras et éventuellement de retracer les étapes de mon projet qui m'a pris beaucoup d'énergie et de temps (mais surtout un bon paquet de joies et de discussions animées).
Voilà donc le récit de mon projet de studio ! Je pense que je ferais les choses très différemment pour le prochain, que ce guide me serve de leçon
Je ne peux pas vous promettre un récit super documenté comme d'autres posts sur AF (le fantatisque fil de DocK's, pour ne citer que celui là) mais j'espère qu'il vous intéressera un peu ! En tout cas, si ca peut servir à d'autres personnes en recherche, ce sera déjà ca. A votre bon coeur, mesdames et messieurs, si vous avez des conseils et des retours je suis très preneur

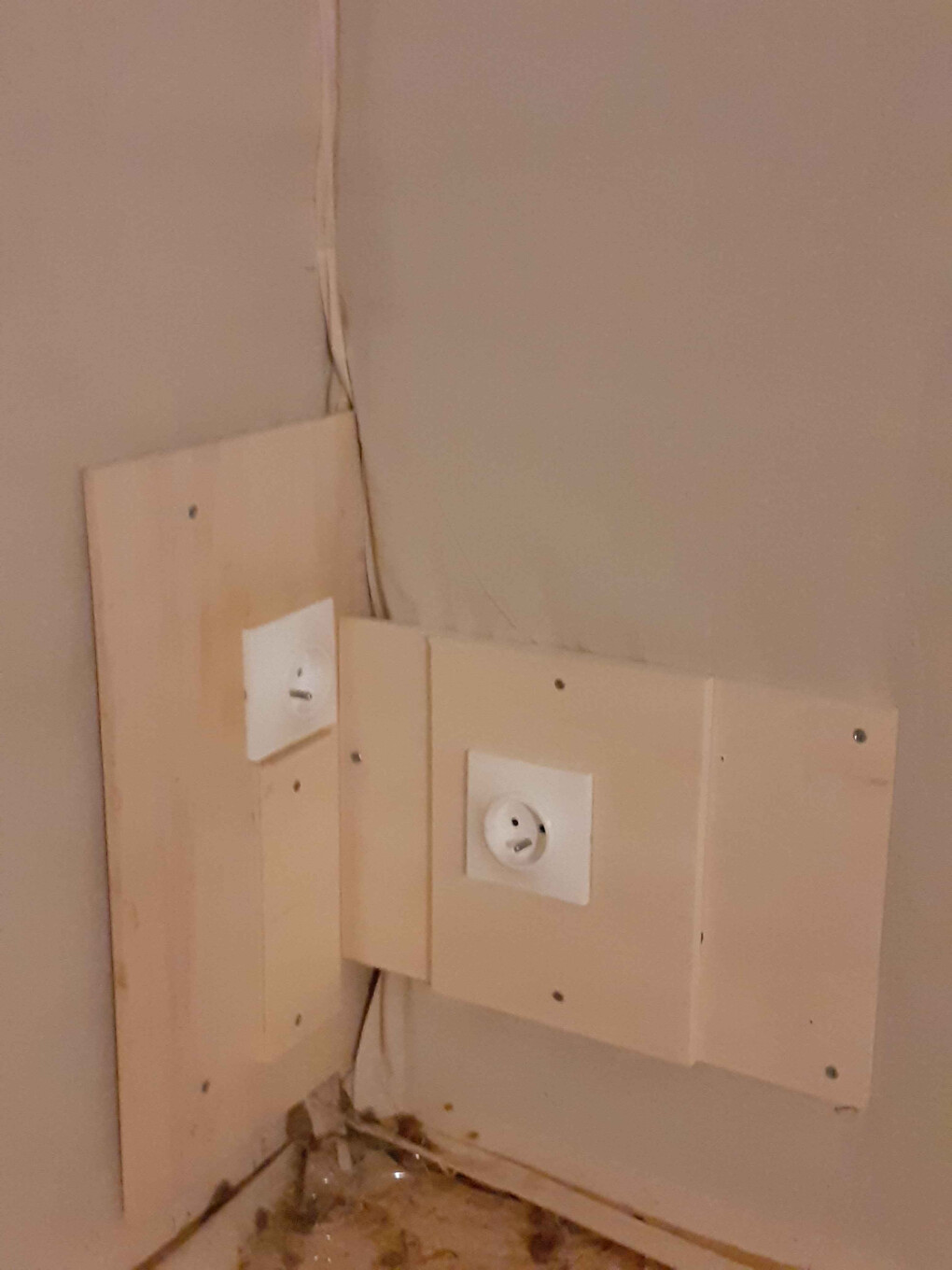

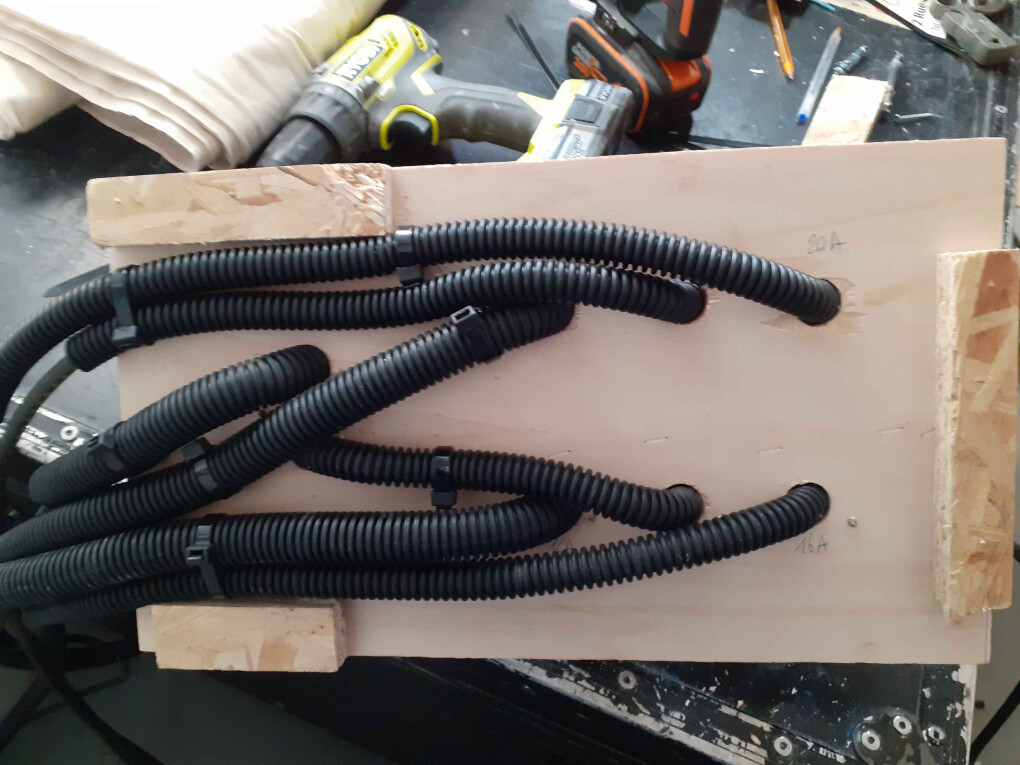

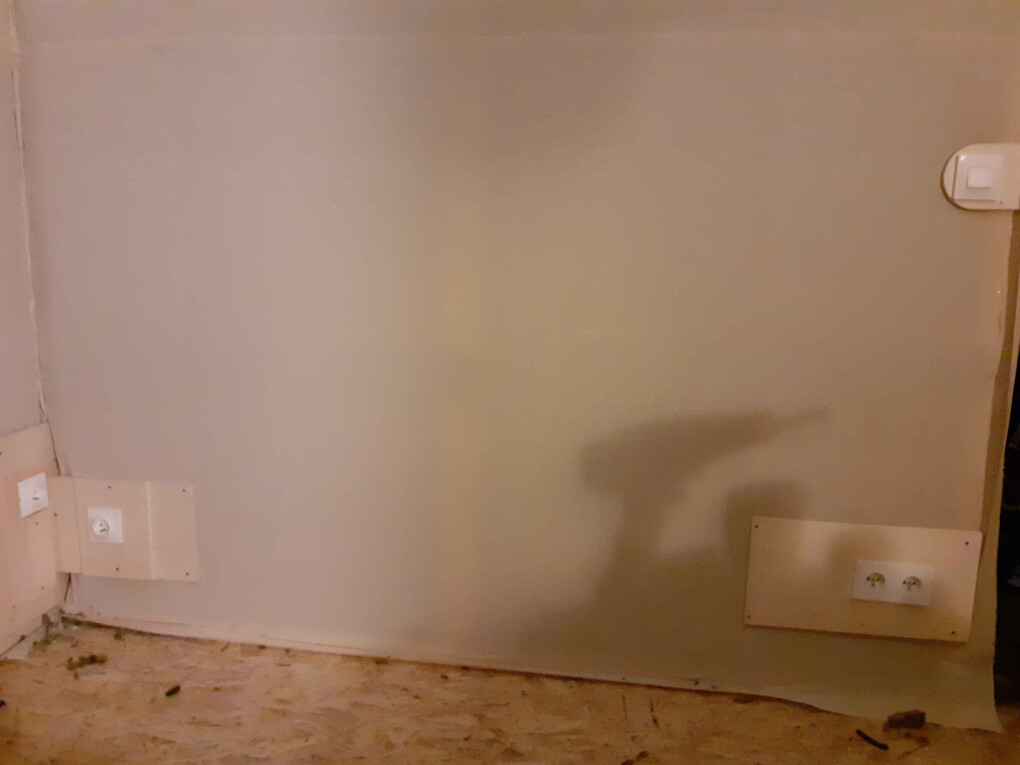

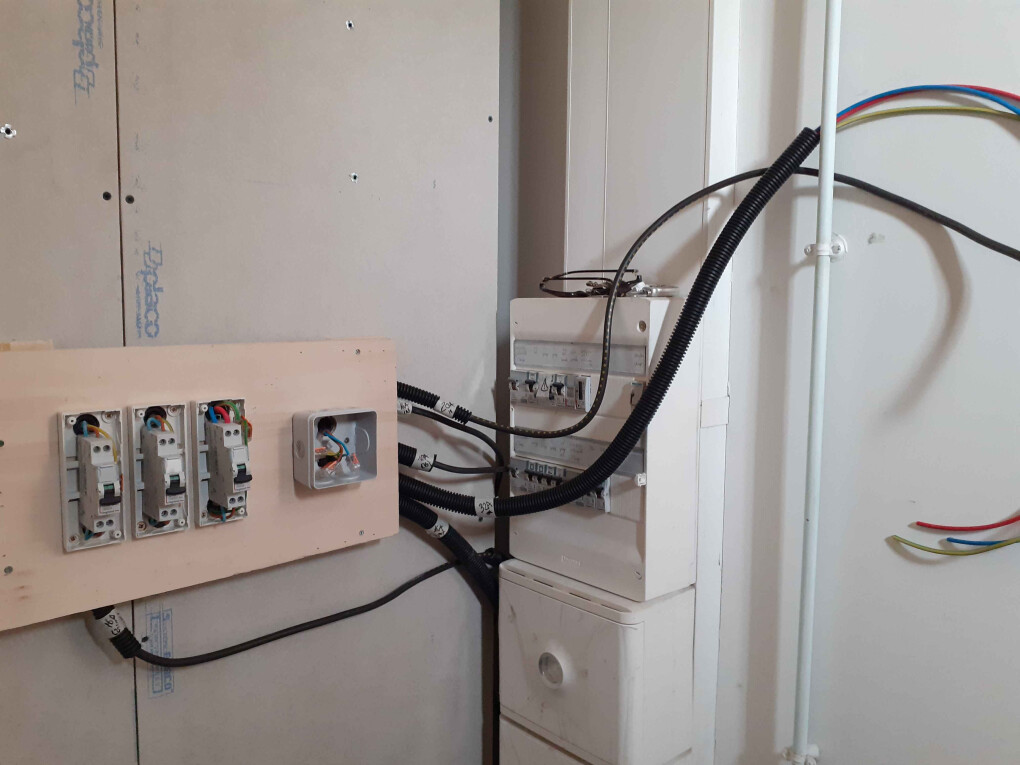

Bon, c'était un peu limite de mettre des disjoncteurs a côté des prises au niveau des pieds ... j'avoue ! Je me suis ravisé et ai profité d'un trou dans le boulot pour faire quelque chose de plus propre et boucler les branchements de mes lignes et prises.
Je vais faire appel à un électricien pour le raccord au tableau en conviant le proprio au rdv puis je dissimulerai tout ca dans un coffrage et des goulottes pour éviter les cables qui se baladent à nu.
Je commande portes et aérateurs pour m'y remettre mi avril et d'ici là je fignole quelques trucs à gauche à droite, affaire à suivre.
DocK'S
2831
Professionnel·le de l’audio
Membre depuis 3 ans
24 Mars 2026 à 05:26
#27
tu as relié des disjoncteurs à d'autres disjoncteurs ?
24 Mars 2026 à 09:14 (modifié le 24 Mars 2026 à 09:15)
#28

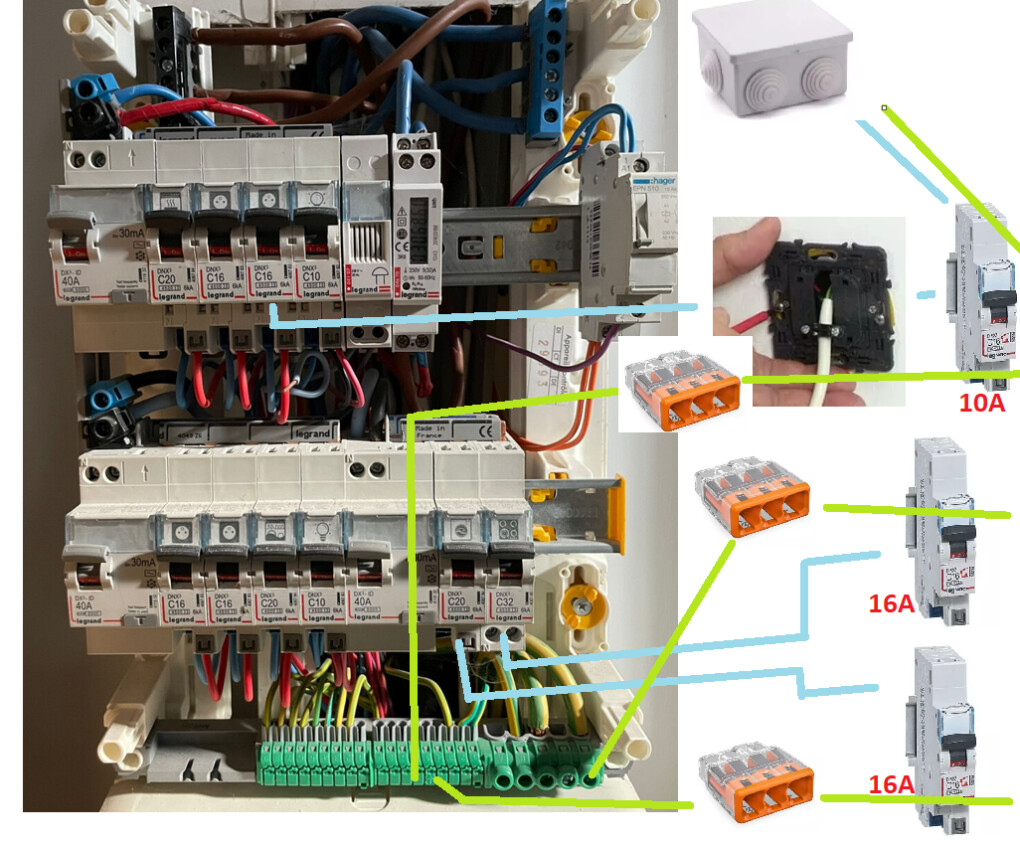

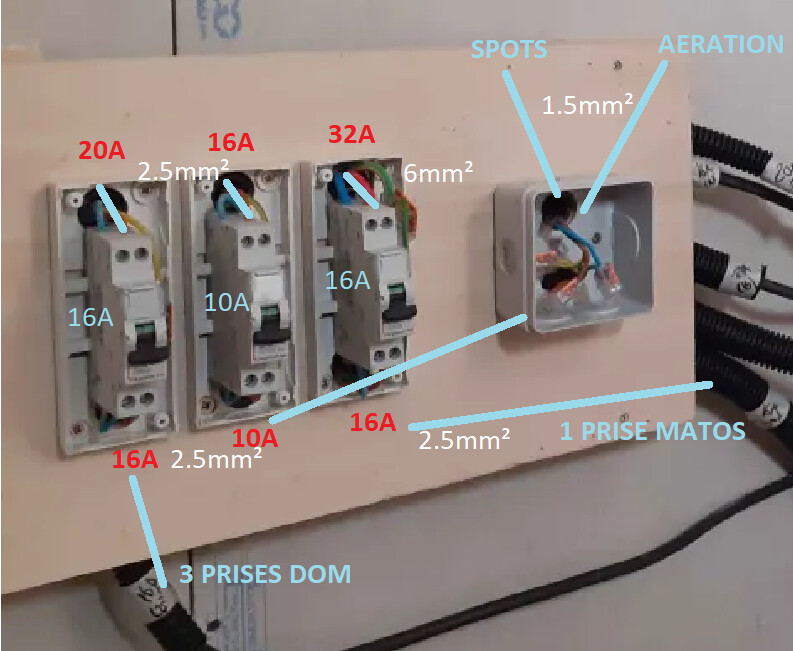

Si le proprio préfère conserver le tableau tel quel c'est ce que je compte faire, oui. Sinon, si j'ai son accord pour le modifier, je remplacerais les disjoncteurs 20A et 32A par des 16A à peigne au tableau et je me brancherais dessus à la place de tout ça.
DocK'S
2831
Professionnel·le de l’audio
Membre depuis 3 ans
24 Mars 2026 à 09:28 (modifié le 24 Mars 2026 à 09:29)
#29
De ce que j'en sais il ne faut surtout pas faire ça.
Si tu veux conserver le tableau tel quel, tu tires une ligne en 6 ou 10mm2 qui part des borniers du tableau existant et tu fais un tableau 1 rangée pour le studio, avec un disjoncteur différentiel type A ou AC en départ de ligne et tes disjoncteurs divisionnaire 16A et 10A sur la ligne, reliés par des peignes entre eux et au disjoncteur différentiel.
Ensuite tu tire les lignes 2.5mm2 pour les prises depuis les 16A et tes éclairages / VMC / radiateurs en 1.5mm2 depuis les 10A.
Merci pour tes conseils ! Oui c'est surement mieux de faire ça même si en soit je ne vois pas le pb à brancher ces disjoncteurs en série (car on ne parle pas de disjoncteurs différentiels en cascade ici).

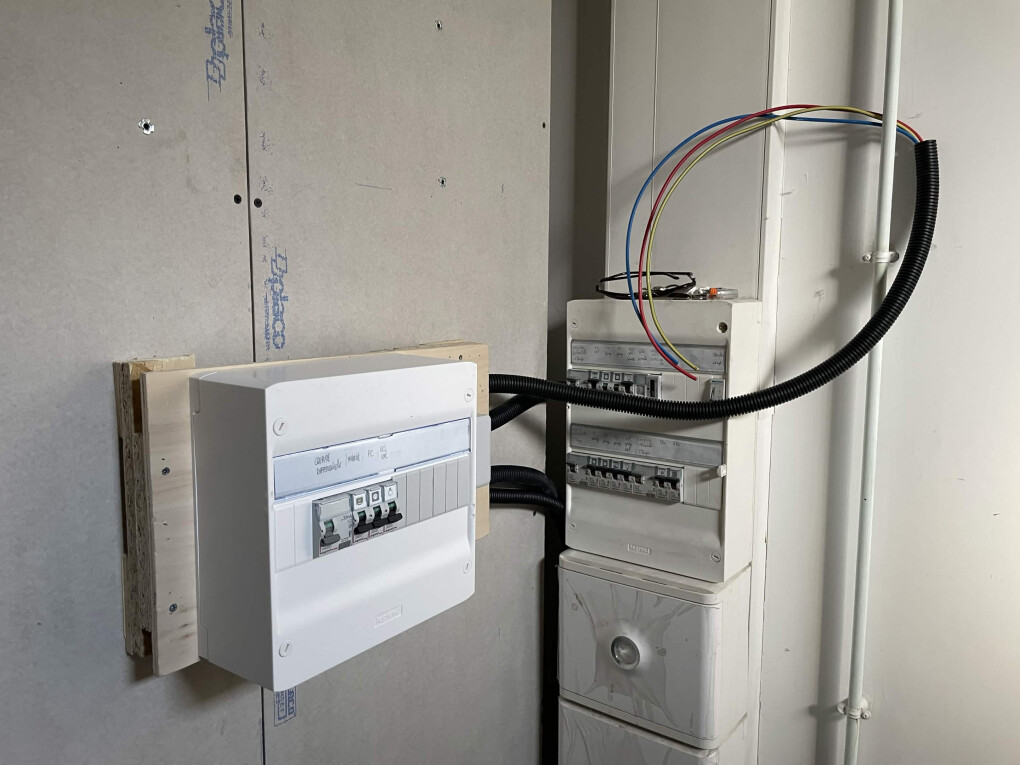

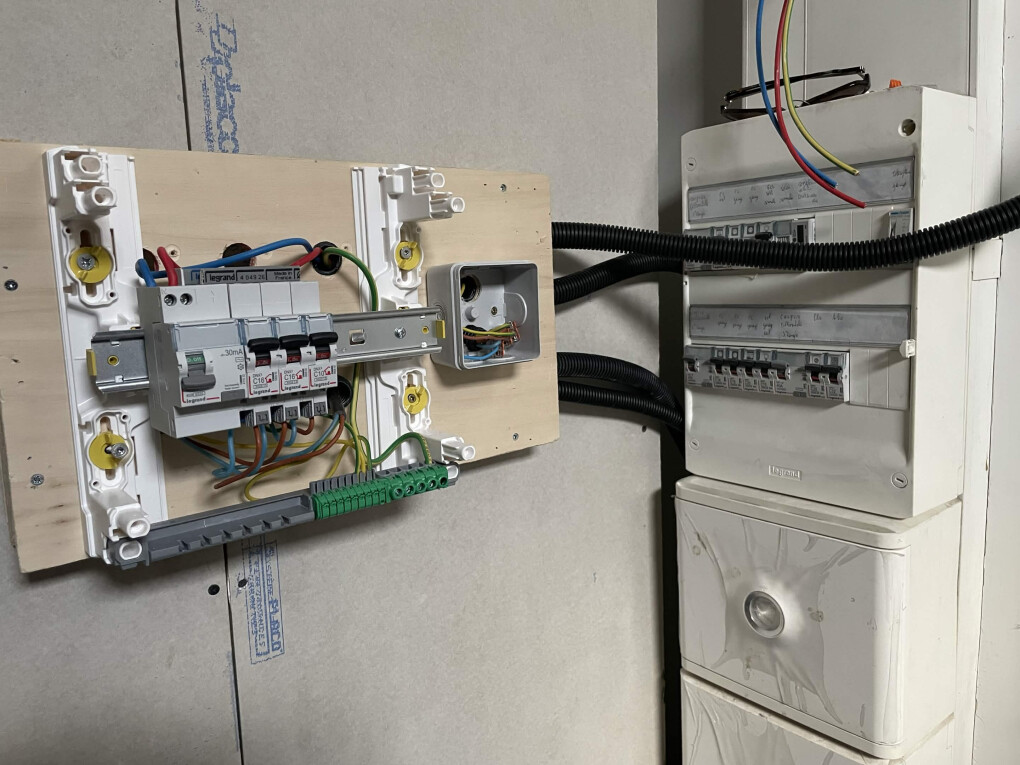

Les lignes 2.5mm² pour les prises et 1.5mm² sont déjà tirées, il n'y aura qu'a remplacer les 3 disjoncteurs à vis par un tableau 1 rangée avec les 3 disjoncteurs à peigne que j'ai en rab et ajouter un interrupteur différentiel 30mA type A devant.
C'est dommage d'avoir un interrupteur différentiel adapté et deux disjoncteurs libres branchés dessus au tableau et de pas s'en servir, mais bon.
Beatless
14595
Drogué·e à l’AFéine
Membre depuis 22 ans
24 Mars 2026 à 10:37
#31
Des disjoncteurs en cascade ça s'appelle la sélectivité. Il est nécessaire que l'intensité et la courbe de déclenchement de chaque disjoncteur divisionnaire en série soient bien évaluées. C'est pas simple. Il faut souvent faire des essais en charge pour que le disjoncteur aval déclenche avant celui en amont.
Eh oui, c'est pour bientôt ! Le raccord électrique sera fait mi avril en la présence du proprio par un pote électricien.
Entre temps, j'ai pu continuer d'avancer sur ce qu'il restait à faire et ranger quelque peu.
Voilà à quoi ressemble la traversée en ce moment :
Sur la première photo on voit d'ailleurs les aérateurs que j'ai reçu depuis et que je vais installer sur le toit et raccorder au 10A que j'ai fait partir du boitier de dérivation à côté de mon sous-tableau.
Les bouches d'aération sont positionnées :
x
Hors sujet :
Il va falloir que je rattrape les dégats sur le tissu tendu, ça s'est détendu à la pose.
C'est vraiment galère de tendre le tissu au plafond, la prochaine fois je ferai autrement avec un cadre en bois pour agrafer et tendre plus efficacement
Sur la photo on voit un peu mieux la planche de CP qu'on a installé pour accueillir les chevrons qui viendront renforcer la structure et soulager le plafond.
Il faudra ensuite que j'aille crapahuter sur le toit du studio pour installer les manchons et conduits à raccorder aux aérateurs en attendant de recevoir les portes (que je peux enfin commander, merci le règlement de grosses factures à J+90 )
Par contre, en parlant de porte, je me suis rendu compte qu'on avait réservé 90cm dans les cadres et que les dimensions normées du bâti sont de ... 91,2 cm ! Je sens que ça va être sympa cette histoire aussi
Il faut que je vois combien font les ailettes qu'on voit au bord du bâti qui sont censées épouser les cloisons, je trouverai peut être 1cm là dessus En tout cas je me vois mal raboter les montants du cadre pour que ça rentre car c'est vissé de partout.
J'ai plus qu'a découper le CP qu'on voit devant le studio pour m'occuper en attendant (10 planches de CP ep 10mm dim 270x99 cm à débiter en environ 180 lattes de 4cm pour habiller les murs, j'y reviendrai bientôt )
17 Avril 2026 à 09:41 (modifié le 17 Avril 2026 à 10:39)
#37
Petite update sur le chantier qui chemine doucement mais sûrement :
J'ai un peu rangé le local en attendant la livraison des portes donc c'est parti pour une nouvelle traversée actualisée :
Le raccord de plâtre sur les cadres des portes est fait, idem pour le petit jour de 5cm dans le coin (quelle galère). J'ai récupéré une planche de CP mariné 20mm qu'on a fixé solidement sur les montants de la structure pour qu'elle puisse accueillir les deux chevrons.
x
Hors sujet :
Chevrons qui permettront, entre autres, de renforcer la structure pour empêcher qu'elle ne se déforme trop avec les portes acoustiques qui s'ouvrent sur l'extérieur
Comme le plafond est désormais soulagé par ces poutres, j'ai pu crapahuter sur le toit de la boîte pour installer les aérateurs (y'a pas bcp de hauteur mais ça passe pour évoluer la haut sans marcher au milieu des plaques de plâtre).
J'ai, bien évidemment, passé un genou a travers une plaque sur le tout dernier geste une fois le manchon de la dernière bouche d'aération raccordé
Mais bon, ça m'a de fait motivé à finir le raccord plâtre dont je parlais plus tôt !
A part le spot que je dois encore choisir, toutes les lignes sont donc tirées et raccordées à mon sous-tableau. Le raccord au principal sera fait ce weekend par un pote électricien (mais je radote surement).
Mon choix de séquence pour les BAD (Binary Amplitude Diffuser, un acronyme fameux) s'est porté sur celle ci :
Une séquence-m ne pouvant être tronquée, j'ai choisi une largeur de 305cm qui rentre dans les 4 parois (car les portes seront habillées de modules avec la même quantité d'isolant). Avec ces valeurs, la largeur des lattes sera donc de 24mm et le petit logiciel me sort un plan de coupe :
Attention cependant à ne pas faire comme moi en multipliant bêtement ce plan de coupe par 4 !!! Dans une pièce rectangulaire, il faut inverser la séquence sur le mur d'en face (avec le pratique bouton "inverse bit-string"). Je m'en suis rendu compte à temps et ai rectifié le tir
C'est parti donc pour couper ces 127 lattes de 230cm de long (et ravir les voisins par la même occasion)
Entre temps, les portes acoustiques 39dBA sont arrivées :
Donc tout est prêt pour une grosse session de chantier prévue dimanche
Au menu : rabotage des joues des portes, création de modules pour les portes, mesures acoustiques (avec un Daytonaudio EMM-6 fraichement recu) pour estimer la quantité de diffusion que je dois ajouter sur la couronne (si je souhaite en ajouter moins, je réduirait alors la longueur des 127 lattes), pose des lattes a la clouteuse et raccord de platre + tissu sur le cadre des portes, pose d'une moquette au sol (pour patienter en attendant que je me penche sur le plancher).
On lâche rien... je suis dans les temps en théorie
Ah et le proprio est passé et m'a donné sa bénédiction !
1 réaction
keygrat
Beatless
14595
Drogué·e à l’AFéine
Membre depuis 22 ans
17 Avril 2026 à 11:15
#38
Bon courage pour la suite. 🍻
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
