Meme alimentation que les pédales boss ?
- 25 réponses
- 13 participants
- 14 664 vues
- 12 followers
Pierregomerieux
105
Posteur·euse AFfiné·e
Membre depuis 21 ans
- 1
- 2
L.d.50
1978
AFicionado·a
Membre depuis 18 ans
Doc Plus
36468
Administrateur·trice du site
Membre depuis 22 ans
Pierregomerieux
105
Posteur·euse AFfiné·e
Membre depuis 21 ans
Ah merci les gars je suis bluffé par cette pédale couplé à un marshall à lampes je suis dans la peau de stevie ray vaughan
Kilroy1976
299
Posteur·euse AFfamé·e
Membre depuis 18 ans
Citation : Je confirme que c'est ok
Hello,
C'est pas OK du tout !!!
J'ai la Maxon OD-9 qui est +C- donc ok alimentation Boss et autres (One-Spot dans mon cas)
Mais j'ai aussi la Maxon OD-808 et il est clairement indiqué sur la pédale au dessus de la prise pour le jack du transfo -C+ donc la polarité est inversé.
Pour ma part, j'ai acheté une alimentation One-Spot à part sur lequel j'ai placé un adaptateur (vendu par One-Spot) pour inversé la polarité.
Donc c'est 9 volt mais polarité inversé (le logo sur la pédale l'indique mais comme il est placé sur une étiquette autocollante, il est possible qu'elle ne soit plus dessus...)
Kilroy
"Le blues est un sinistre frisson qui vous glace. Si vous ne l'avez jamais eu, j'espère que vous ne l'aurez jamais..." - Robert Johnson
Doc Plus
36468
Administrateur·trice du site
Membre depuis 22 ans
Kilroy1976
299
Posteur·euse AFfamé·e
Membre depuis 18 ans
Le site, je ne sais pas...
Mais en réalité c'est bien ce que j'ai indiqué.
Kilroy
Mais en réalité c'est bien ce que j'ai indiqué.
Kilroy
"Le blues est un sinistre frisson qui vous glace. Si vous ne l'avez jamais eu, j'espère que vous ne l'aurez jamais..." - Robert Johnson
Berzin
24310
Vie après AF ?
Membre depuis 20 ans
lepollack
610
Posteur·euse AFfolé·e
Membre depuis 19 ans
Je confirme (etait ce necessaire?) l'alim des boss c'est 9v le - au centre.Mais c'est tellement facile à modifier que je ne me demande si c'est vraiment un probleme
Pour vivre heureux vivons caché.
Kilroy1976
299
Posteur·euse AFfamé·e
Membre depuis 18 ans
Doc Plus
36468
Administrateur·trice du site
Membre depuis 22 ans
Boby.s pour être clair:
- une alim Boss PSA c'est - au centre, + a l'extérieur.
- regarde ta pédale (tu verras peut être un petit schéma au niveau de la prise d'alim) pour savoir si la tienne fonctionnera avec une alim Boss. Le site de Maxon dit oui, Berzin aussi. Kilroy1976 dit non.
- une alim Boss PSA c'est - au centre, + a l'extérieur.
- regarde ta pédale (tu verras peut être un petit schéma au niveau de la prise d'alim) pour savoir si la tienne fonctionnera avec une alim Boss. Le site de Maxon dit oui, Berzin aussi. Kilroy1976 dit non.
Avertissement: ce message peut contenir des arachides.
lepollack
610
Posteur·euse AFfolé·e
Membre depuis 19 ans
Doc Plus
36468
Administrateur·trice du site
Membre depuis 22 ans
Kilroy1976 personne n'a mis en doute ta parole ou t'a incendié. Berzin qui possède la pédale, a tout comme toi, fait part de son expérience. Moi je ne possède que l'OD9, donc je me suis contenté d'aller voir ce qui disait le site de Maxon.
Ce qui ressort du topic, ce n'est pas une prise de tête, c'est que Maxon a revu la polarité de son alim.
Ce qui importe c'est que Boby.s ne grille pas sa pédale.
Ce qui ressort du topic, ce n'est pas une prise de tête, c'est que Maxon a revu la polarité de son alim.
Ce qui importe c'est que Boby.s ne grille pas sa pédale.
Avertissement: ce message peut contenir des arachides.
Kilroy1976
299
Posteur·euse AFfamé·e
Membre depuis 18 ans
Doc Plus :
Pour les questions "d'incendies" et de "prises de têtes" je faisais allusion à d'autres forums sur AF.
Pour moi aussi, le plus important est qu'il ne grille pas sa pédale, surtout au prix que cela coûte
Si maintenant Maxon a revu la polarité de la pédale c'est trés intéressant pour l'utilsation avec une guirlande de l'alimentation One-Spot (mon OD-9 est avec cinq autres pédales).
Dans mon cas précis, j'ai du me procurer une alimentation One-Spot en plus avec l'adaptateur d'inversion de polarité. Et j'ai acheté le tout en même temps. Car il n'est pas possible de placer l'adaptateur sur une des prises de la guirlande...
Maintenant, je trouve que ce topic peut-être fort interessant pour ceux qui vont acheter une OD-808 en occasion et de fait de savoir qu'il y a sur le marché des 808, le même modéle mais avec une différence qui si on n'y prends garde sera fatal pour la pédale...
Kilroy
Pour les questions "d'incendies" et de "prises de têtes" je faisais allusion à d'autres forums sur AF.
Pour moi aussi, le plus important est qu'il ne grille pas sa pédale, surtout au prix que cela coûte
Si maintenant Maxon a revu la polarité de la pédale c'est trés intéressant pour l'utilsation avec une guirlande de l'alimentation One-Spot (mon OD-9 est avec cinq autres pédales).
Dans mon cas précis, j'ai du me procurer une alimentation One-Spot en plus avec l'adaptateur d'inversion de polarité. Et j'ai acheté le tout en même temps. Car il n'est pas possible de placer l'adaptateur sur une des prises de la guirlande...
Maintenant, je trouve que ce topic peut-être fort interessant pour ceux qui vont acheter une OD-808 en occasion et de fait de savoir qu'il y a sur le marché des 808, le même modéle mais avec une différence qui si on n'y prends garde sera fatal pour la pédale...
Kilroy
"Le blues est un sinistre frisson qui vous glace. Si vous ne l'avez jamais eu, j'espère que vous ne l'aurez jamais..." - Robert Johnson
Berzin
24310
Vie après AF ?
Membre depuis 20 ans
C'est pas la peine de t'énerver. J'ai la Maxon 808, j'ai aussi l'OD9, j'ai également dans la série le compresseur et le phaser. Elles ont toutes entre deux et trois ans. Toutes ont le même autocollant (avec le - au centre) et je l'ai utilise avec une ou deux pédales Boss sur la même alim (une Ciok Baby), je n'ai jamais eu de soucis. Moi aussi je peux mettre la photo.
"Les gens d'en bas qu'il faut respecter". M. Barnier
Nicov76
1243
AFicionado·a
Membre depuis 20 ans
laurent.0532
258
Posteur·euse AFfamé·e
Membre depuis 18 ans
Nicov76
1243
AFicionado·a
Membre depuis 20 ans
Oui je sais bien qu'elle est en 9 Volts.
Quand tu dis "elle va cramer", c'est au sens littéral du terme ? Les composants ne peuvent pas "supporter" 9 volts de plus ? (je précise que je n'y connais rien en électronique, mais je n'ai pas besoin de préciser !
)
Quand tu dis "elle va cramer", c'est au sens littéral du terme ? Les composants ne peuvent pas "supporter" 9 volts de plus ? (je précise que je n'y connais rien en électronique, mais je n'ai pas besoin de préciser !
) laurent.0532
258
Posteur·euse AFfamé·e
Membre depuis 18 ans
Mikus62
154
Posteur·euse AFfiné·e
Membre depuis 20 ans
ali_musicien
4
Nouvel·le AFfilié·e
Membre depuis 18 ans
Bonjour à tous,
je précise que je suis technicien en électronique.
Merci, grâce à vous, je viens d'apprendre que la polarité des Maxon od-808 variait selon l’époque de fabrication.
La mienne est à polarité négative (negative polarity), voir l'image ci-dessous :
http://img217.imageshack.us/img217/5988/photo1ml.jpg
http://img217.imageshack.us/img217/5988/photo1ml.jpg
IL YA PLUSIEURS POINT A VÉRIFIER CONCERNANT LES ALIMENTATIONS COMPATIBLES :
1ere POINT : La polarité
Négative ou positive, comment faire la différence ?
IL faut regarder l'étiquette sur la pédale, il y a un logo qui indique la polarité.
Les alimentations boss sont à polarité négative.

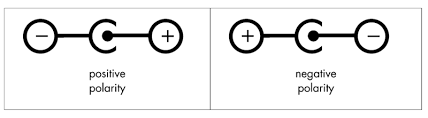

Voici les logos :
Le symbole de la polarité positive (positive polarity) à gauche de l'image.
Le symbole de la polarité négative (negative polarity) à droite de l'image.
https://t2.gstatic.com/images?q=tbn:ANd9GcSmFblhnO7AmEzJLhvtuuePECydOvWPrrnyls8vh50gkGanJtc4n7-5ZJYO
_______________________________________________________________
2e POINT : La tension
La tension est exprimée en Volt (V)
Pour la maxon od-808, il faut une alimentation de 9V
Pour savoir si elle peut être alimentée avec une alimentation supérieure à 9V, il faut se référer à la notice. Car selon les composant choisis ou le type de circuit adopté, la pédale peut être ou pas être compatible avec une alimentation supérieure à 9V (c'est constructeur qui définit la tension d'alimentation maximale qui peut être utilisée, 9V, 12V, 18V...)
ATTENTION :
SI LA PÉDALE EST ALIMENTÉE AVEC UNE ALIMENTATION QUI FOURNIT UNE TENSION SUPÉRIEURE A LA TENSION MAX QU'ELLE PEUT SUPPORTER : VOUS RISQUEZ D’ENDOMMAGER VOTRE PÉDALE ! ! !
__________________________________________________________
3e POINT : L'intensité
L'intensité est exprimée en Ampère (A)
1A = 1000 mA
0.1 A = 100 mA
0.2A = 200 mA
ATTENTION :
IL FAUT ABSOLUMENT QUE L'ALIMENTATION PUISSE FOURNIR UNE INTENSITÉ SUPÉRIEUR OU ÉGALE A CELLE DONT A BESOIN LA PÉDALE.
Contrairement à une idée reçue, ce n'est pas l'alimentation qui impose le courant, c'est la pédale qui tire le courant dont elle a besoin, il faut impérativement que l'alimentation soit capable de lui fournir ce courant, si l'alimentation n'est pas capable de fournir ce courant : V0US RISQUEZ D'ENDOMMAGER VOTRE ALIMENTATION.
*******************************************************************
POUR INFO :
- L'ALIMENTATION IMPOSE LA TENSION ÉLECTRIQUE A L'APPAREIL QU'ELLE ALIMENTE.
- L'APPAREIL IMPOSE LE COURANT A L'ALIMENTATION QUI LUI FOURNIT L’ÉNERGIE
ÉLECTRIQUE.
*******************************************************************
__________________________________________________________
4e POINT : CAS D'UNE SEULE PEDALE A ALIMENTER
La pédale MAXON OD-808 est prévue pour être utilisée avec l'alimentation suivante :
AC Adaptor AC210N (option) Input: AC120V Output: DC9V/200 mA Center - / Sleeve +)
La pédale est donc prévue pour être utilisée avec une alimentation CAPABLE DE FOURNIR 200mA soit 0.2A
__________________________________________________________
5e POINT : CAS DE PLUSIEURS PÉDALES A ALIMENTER
IL FAUT FAIRE LA SOMME DES INTENSITÉS DONT CHAQUE PÉDALE A BESOIN ! ! !
Ainsi on détermine l'intensité que l'alimentation doit être capable
de fournir au minimum !
ATTENTION :
L'alimentation Boss PSA 230p peut fournir 200mA max !
Elle est A UTILISER AVEC UNE SEULE PEDALE ! (qui consomme pas plus de 200mA)
https://fr.audiofanzine.com/accessoire-guitare-divers/boss/PSA-230P/avis/
https://medias.audiofanzine.com/images/thumbs3/1956395.jpg
L'alimentation Boss PSA 230s peut fournir 500mA max !
Elle PEUT ALIMENTER DEUX PEDALES QUI CONSOMME CHACUNE PAS PLUS DE 250mA
https://fr.audiofanzine.com/alimentation-pedale/boss/psa-230s/
http://kytary.cz/resources/p/v/c4/31347361.jpg?__EVENTTARGET=ctl00%24ctl00%24contentBody%24obsah%24kartaZbozi%24foto%24ctl04
http://kytary.cz/resources/p/v/c4/31347361.jpg?__EVENTTARGET=ctl00%24ctl00%24contentBody%24obsah%24kartaZbozi%24foto%24ctl04
L'alimentation Boss PSA-230P coûte environ 20 euros !
L'alimentation Boss PSA-230S coûte environ 30 euros !
POUR 30 euros :
Il y a une alimentation qui fournir au maximum 1.7A = 1700mA
CETTE ALIMENTATION PEUT ALIMENTER 8 PEDALES QUI CONSOMME CHACUNE 200mA ! !
C'est l'amentation 1 SPOT de la marque VISUAL SOUND
https://fr.audiofanzine.com/alimentation-pedale/visual-sound/1-Spot-%289V%29/avis/
https://www.gearnuts.com/images/items/1800/1Spot9v-xlarge.jpg
__________________________________________________________
Voilà, j'espère que vous sera utile !
Bonne soirée !
Ali.
je précise que je suis technicien en électronique.
Merci, grâce à vous, je viens d'apprendre que la polarité des Maxon od-808 variait selon l’époque de fabrication.
La mienne est à polarité négative (negative polarity), voir l'image ci-dessous :
http://img217.imageshack.us/img217/5988/photo1ml.jpg
http://img217.imageshack.us/img217/5988/photo1ml.jpg
IL YA PLUSIEURS POINT A VÉRIFIER CONCERNANT LES ALIMENTATIONS COMPATIBLES :
1ere POINT : La polarité
Négative ou positive, comment faire la différence ?
IL faut regarder l'étiquette sur la pédale, il y a un logo qui indique la polarité.
Les alimentations boss sont à polarité négative.
Voici les logos :
Le symbole de la polarité positive (positive polarity) à gauche de l'image.
Le symbole de la polarité négative (negative polarity) à droite de l'image.
https://t2.gstatic.com/images?q=tbn:ANd9GcSmFblhnO7AmEzJLhvtuuePECydOvWPrrnyls8vh50gkGanJtc4n7-5ZJYO
_______________________________________________________________
2e POINT : La tension
La tension est exprimée en Volt (V)
Pour la maxon od-808, il faut une alimentation de 9V
Pour savoir si elle peut être alimentée avec une alimentation supérieure à 9V, il faut se référer à la notice. Car selon les composant choisis ou le type de circuit adopté, la pédale peut être ou pas être compatible avec une alimentation supérieure à 9V (c'est constructeur qui définit la tension d'alimentation maximale qui peut être utilisée, 9V, 12V, 18V...)
ATTENTION :
SI LA PÉDALE EST ALIMENTÉE AVEC UNE ALIMENTATION QUI FOURNIT UNE TENSION SUPÉRIEURE A LA TENSION MAX QU'ELLE PEUT SUPPORTER : VOUS RISQUEZ D’ENDOMMAGER VOTRE PÉDALE ! ! !
__________________________________________________________
3e POINT : L'intensité
L'intensité est exprimée en Ampère (A)
1A = 1000 mA
0.1 A = 100 mA
0.2A = 200 mA
ATTENTION :
IL FAUT ABSOLUMENT QUE L'ALIMENTATION PUISSE FOURNIR UNE INTENSITÉ SUPÉRIEUR OU ÉGALE A CELLE DONT A BESOIN LA PÉDALE.
Contrairement à une idée reçue, ce n'est pas l'alimentation qui impose le courant, c'est la pédale qui tire le courant dont elle a besoin, il faut impérativement que l'alimentation soit capable de lui fournir ce courant, si l'alimentation n'est pas capable de fournir ce courant : V0US RISQUEZ D'ENDOMMAGER VOTRE ALIMENTATION.
*******************************************************************
POUR INFO :
- L'ALIMENTATION IMPOSE LA TENSION ÉLECTRIQUE A L'APPAREIL QU'ELLE ALIMENTE.
- L'APPAREIL IMPOSE LE COURANT A L'ALIMENTATION QUI LUI FOURNIT L’ÉNERGIE
ÉLECTRIQUE.
*******************************************************************
__________________________________________________________
4e POINT : CAS D'UNE SEULE PEDALE A ALIMENTER
La pédale MAXON OD-808 est prévue pour être utilisée avec l'alimentation suivante :
AC Adaptor AC210N (option) Input: AC120V Output: DC9V/200 mA Center - / Sleeve +)
La pédale est donc prévue pour être utilisée avec une alimentation CAPABLE DE FOURNIR 200mA soit 0.2A
__________________________________________________________
5e POINT : CAS DE PLUSIEURS PÉDALES A ALIMENTER
IL FAUT FAIRE LA SOMME DES INTENSITÉS DONT CHAQUE PÉDALE A BESOIN ! ! !
Ainsi on détermine l'intensité que l'alimentation doit être capable
de fournir au minimum !
ATTENTION :
L'alimentation Boss PSA 230p peut fournir 200mA max !
Elle est A UTILISER AVEC UNE SEULE PEDALE ! (qui consomme pas plus de 200mA)
https://fr.audiofanzine.com/accessoire-guitare-divers/boss/PSA-230P/avis/
https://medias.audiofanzine.com/images/thumbs3/1956395.jpg
L'alimentation Boss PSA 230s peut fournir 500mA max !
Elle PEUT ALIMENTER DEUX PEDALES QUI CONSOMME CHACUNE PAS PLUS DE 250mA
https://fr.audiofanzine.com/alimentation-pedale/boss/psa-230s/
http://kytary.cz/resources/p/v/c4/31347361.jpg?__EVENTTARGET=ctl00%24ctl00%24contentBody%24obsah%24kartaZbozi%24foto%24ctl04
http://kytary.cz/resources/p/v/c4/31347361.jpg?__EVENTTARGET=ctl00%24ctl00%24contentBody%24obsah%24kartaZbozi%24foto%24ctl04
L'alimentation Boss PSA-230P coûte environ 20 euros !
L'alimentation Boss PSA-230S coûte environ 30 euros !
POUR 30 euros :
Il y a une alimentation qui fournir au maximum 1.7A = 1700mA
CETTE ALIMENTATION PEUT ALIMENTER 8 PEDALES QUI CONSOMME CHACUNE 200mA ! !
C'est l'amentation 1 SPOT de la marque VISUAL SOUND
https://fr.audiofanzine.com/alimentation-pedale/visual-sound/1-Spot-%289V%29/avis/
https://www.gearnuts.com/images/items/1800/1Spot9v-xlarge.jpg
__________________________________________________________
Voilà, j'espère que vous sera utile !
Bonne soirée !
Ali.
Doc Plus
36468
Administrateur·trice du site
Membre depuis 22 ans
webdav
26
Nouvel·le AFfilié·e
Membre depuis 19 ans
Nicov76
1243
AFicionado·a
Membre depuis 20 ans
Merci pour ces précisions ! Je ne tenterais donc pas d'alimenter ma Maxon en 18 Volts... (mais ça fonctionne peut-être ?!
)
)
Variaxocaster
4038
Squatteur·euse d’AF
Membre depuis 19 ans
- < Liste des sujets
- Charte
- 1
- 2
