AML EZ1073 Clone

préampli à transistor en rack 1 U
Section preamp 2 entrées (mic/line/48v)
Section EQ avec les mêmes points d'égalisation que le Neve 1073
Réglage trim en sortie (non cranté) pour finement régler le niveau en sortie.
Choix de l'impédance: 300 ou 1200 ohms.

UTILISATION

Aucun manuel, méthode empirique à l'ancienne: se fier à ses oreilles...

QUALITÉ SONORE

Ce préamp est tout sauf transparent.

AVIS GLOBAL

Acheté en Août 2013 donc bien eu le temps d'expérimenter la "bête". Si je devais définir le son du EZ 1073: Grosse dynamique en sortie, très très péchû et idéal pour ramener à la vie des synthés monotones ou des voix un peu fluettes.
J'ai dû passer une bonne année à écumer internet pour acheter un 1073 Neve, hélas que de désillusions: Soit un vintage hors de prix (avec le risque que le modèle acheté claque dans les deux ans suivants..), soit un LB ou modèle 500 dont les puristes disent qu'ils sonnent moins gras que les originaux. Enfin j'ai commencé à lorgner vers les clones mais là encore, que de messages contradictoires pour les plus connus (BAE,Aurora et consorts...).
Et puis enfin, j'ai trouvé des articles élogieux à l'endroit du Ez 1073: Même schéma que le 1073 original, transfos classe A Carnhill en entrée et sortie, prix imbattable, section Preamp + EQ et deux entrées Micro (48v) et ligne. Acheté sur les conseils de 2 gros ingés-sons, aucun regret!! Juste un petit bémol: Aucun switch de mise sous tension donc pensez à le débrancher hors utilisation.sinon renseignez vous, c'est juste la meilleure façon d'avoir chez vous le son Neve sans casser votre tirelire de façon délirante.

Préampli Rackable 1 unité.
(noter qu'il existe aussi une version API500, vendu déjà monté)

On a donc ici un matériel en diy ("à faire soi-même", moi ça m'a pris à 50 balais...il n'est jamais trop tard)

C'est en quelque-sorte une tranche de console complète que l'on construit.
Analogique. class A

Transistor

Le préamplicateur micro est une réplique du mythique 1073 de Monsieur Rupert Neve, reprise par Colin Adshead, aujourd'hui à la tête de Audio Maintenance Limited , située à Manchester et qui a une boutique en ligne irréprochable (où les amoureux du Vintage peuvent trouver Carnhill, Grayhil, Penny & gill...)

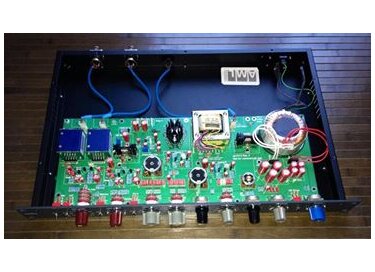

La carte (PCB) de ce EZ1073 est somptueuse, très bien pensée.

Et une fois les composants soudés, il y a du monde dessus ! En effet, l'appareil peut aussi être utiliser en niveau ligne (switch micro/line en face avant), avec 1 potar Line 20dB à +20dB par pas de 4dB (le 0db étant centré), l'entrée Ligne spécifique étant présente à l'arrière sur XLR.(pour les claviers, synthés...), si bien qu'en entrée deux transfos différents sont présents.

le Kit est disponible ici:

http://www.audiomaintenance.com/acatalog/aml-17-020_extended_info.html


description :

préampli niveau micro +10 à 65dB de gain par pas de 5dB (Potar 12 positions)/ ou niveau ligne ( donc sur une entrée XLR séparée, à l'arrière comme celle du micro) + une section Égalisation débrayage (switch en position base pour activer l'EQ, position haute pour couper et donc comparer le signal non corrigé...)

Présence d'une unique sortie symétrique sur XLR (à l'arrière), normal...(on ne traite qu'une source mono, micro ou ligne))

l'alimentation intégrée (pas de transfo externe, juste le shuco à brancher et la diode témoin s'allume, pas de risque d'éteindre par accident l'appareil en cours de prise de son...pas de bouton ON/OFF , choix pas idiot du concepteur)

noter: que des avis ont déjà été donnés sur audiofanzine
notamment ici : des forum de customisateurs du 1073 Neve ...qui s'acharnent à vouloir reproduire "un original" avec des composants recherchés; (ici, dans le KIT AML, tout est livré, et rien ne manque !)
https://fr.audiofanzine.com/les-mains-dans-le-cambouis/forums/t.541475,neve-1073,p.14.html
le plus souvent, les impressions des testeurs du EZ1073 y sont "très bonnes"...

UTILISATION

configuration ultra claire : à l'utilisation, pas besoin de manuel.

Colour Book de fabrication très très ...précis !

PCB solide et composants triés (!) et marqués par AML, le fournisseur anglais. Pour 365 £ on obtient le KIT de montage, les composants (en sachets numérotés pour suivre le Colourbook de montage) y compris les transfos et l'alimentation; Colour Book téléchargeable...

Compter 10 heures de montage (soudures...)en prenant sont temps, bien concentré...Allez ! que du plaisir...

se procurer boîtier rack et boutons (non fournis avec le Kit...); du Red Marconi pour les puristes...Cela fait augmenter le prix.

Pour la réalisation, c'est comme du mécano ! (pour qui a quelques notions d’électronique, un bon fer à souder...etc), puis caler le bias et le 48V (étalonnage donc..) , se laisser guider par le colourbook..et se régaler du résultat.

QUALITÉ SONORE

sublime

pas de souffle, silence radio !

comparable à l'original 1073, et c'est du neuf !

la qualité sonore est au rendez-vous car les composants tels que transfos symétriques Carnhill (pour l'entrée micro le transfo est: classic VTB9045 / pour l'entrée Ligne : classic VTB9046) et transfo Carnhill aussi en sortie; 3 inducteurs class A pour l'EQ amènent au son si distinctif, qui a fait le son "Neve" , des médium accrocheurs, un bas bien présent corrigible selon le micro grâce au pass haut très complet. Le 12Khz idéal pour ajouter de la brillance sur une voix en live, sans toucher au mix...

Je vous assure qu'associer à un canal de 1178 UREI ...(woua !)

alim Phantom 48V et inversion de phase sur switches (toujours position basse pour activer, mais pas de diode témoin de mise en service...attention aux micros ruban)

une équa d'une précision absolue, normal quand on utilise des Selfs bobinées plutôt que des girateurs à ampli OP, pas un poil de souffle et donc des corrections efficaces, respectueuses du signal traité...(avec donc ce switch de bypass de la totalité de l'équa)

-un Low Cut implacable: 50Hz, 80Hz,160Hz et 300Hz à -18dB/octave
-HF (12Khz):+/- 16dB de gain
-MF (switchables : 360Hz, 700Hz, 1,6KHz, 3,2KHz, 4,8KHz et 7,2KHz)+/- 16dB de gain
-LF (switchables : 35Hz, 60Hz, 110Hz et 220Hz)+/- 16dB de gain

donc MF et LF paramétriques...

impédance d'entrée switchabble : 300/1200 Ohms en fonction du type micro utilisé...

un TRIM de sortie pour affiner le niveau, que demander de plus ?

une seule led visible en façade : la mise sous tension.

pas de lead de peak, c'est dommage mais réalisable...


AVIS GLOBAL

DIY d'un préampli de haute volée, associé à une chaîne d'égalisation complète...

"Le"son Neve du 1073

Un bruit de fond inexistant

de quoi vraiment sculpter la modulation

Bref, un rack 1U d'un très bon rapport qualité/prix.

j'en ai déjà une paire, et j'en fabrique deux autres en 2014...
