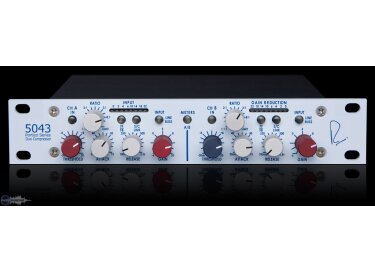

Rupert Neve Designs Portico 5043

• Fabricant : Rupert Neve Designs
• Modèle : Portico 5043
• Série : Portico
• Catégorie : Compresseurs de studio
• Fiche créée le : 02/04/2008

Le Portico™ 5043 comporte deux compresseurs/limiteurs indépendants (canaux A et B) intégrés dans un demi-rack d'une unité. Ils peuvent être utilisés indépendamment ou bien être connectés en série afin de générer deux courbes de compression séparées. Lorsqu'ils sont utilisés indépendamment, par exemple en tant que paire stéréo, le fait de « linker » les circuits de contrôle D.C. via le bouton du panneau avant, permet à chaque canal « A » et « B » d'être tenus en constante relation. Les connections TRS du panneau arrière sont destinées à « linker » plusieurs 5043. Ce système de « link » peut aussi être appliqué aux anciens Amek C.I.B. et D.M.C.L. Lorsqu'il est utilisé en série, le Portico™ 5043 peut être facilement configuré pour fournir une compression à deux pentes comme le suggèrent les graphiques annexes.

• Processeur de dynamique analogique, à transistors.
• Fonctions :
• Compresseur.
• Limiteur.

• Sélection d'entrée Buss ou Ligne.
• Autant de modules Portico™ équipés du mystérieux bouton « To Buss » peuvent être envoyés à l'entrée Buss du 5043 ce qui en fait le choix idéal pour former le « cœur » d'un système de mixage intégré Portico™, à la fois simple et peu coûteux. L'entrée ligne, quant à elle, fournit une entrée dédiée sur transformateur symétrique d'impédance 10kOhms, ce qui permet au 5043 d'être inséré sur une console.
• Description Générale
• Le module Rupert Neve Designs 5043 est une unité d'un demi rack de largeur (1.75''=1U), dans la lignée des autres modules Portico™. Il est construit dans un acier solide et robuste, ce qui lui confère un blindage magnétique et une stabilité mécanique exceptionnelle. Le panneau avant a été usiné dans une plaque d'aluminium, doublé par un panneau en acier.
• Des panneaux avant de remplacement sont disponibles afin de pouvoir monter le 5043 de manière horizontale ou verticale. Horizontalement, le Portico™ 5043 peut être placé sur un plan de travail ou un bureau grâce à ses pieds en caoutchouc démontables. Deux 5043 peuvent être assemblés grâce au kit de couplage horizontal (Réf. 5221 RM) et montés dans un rack standard 19''.
• Lorsque l'option verticale est choisie, jusqu'à huit 5043s peuvent être montés dans le châssis vertical optionnel (Réf.5285-RM) équipé de rails de guidage. Cela vous laisse un espace libre de 3'' pouvant être utilisé pour y loger une alimentation ou de futurs modules. Le châssis de montage en rack optionnel inclus un système de rangement de câbles. Des façades vides sont disponibles afin de combler les espacements non utilisés quand moins de huit modules sont montés dans le châssis.
• Fonctionnement du 5043
• Dans le but de contrôler le gain, un V.C.A. (Amplificateur Contrôlé en Tension) est utilisé. Il existe différents types de V.C.A. incluant l'utilisation de tubes, de composants « discrets », de circuits intégrés, chacun ayant ses propres caractéristiques, ce qui affecte le son et, enfin, donne la signature sonore pouvant être musicalement attrayante - ou non !! Le Portico™ 5043 utilise des V.C.A. très précis, générant peu de bruit, et une distorsion très basse qui n'ont, à la base, aucune réelle personnalité sonore.
• Une partie du signal audio est rectifié et adoucit afin de produire un contrôle en tension adapté au V.C.A. qui doit répondre extrêmement rapidement et avoir une distorsion très basse. Si la réponse est trop rapide, les basses fréquences vont se contrôler en tension elles-mêmes ! Si la réponse est trop lente, le signal va dépasser et les premiers cycles ne seront pas compressés. La vitesse et la précision de la réponse connue en tant qu'attaque et le temps que le compresseur met à retrouver la valeur initiale, c'est à dire le relâchement, jouent un rôle important dans la façon dont un compresseur « sonne ».
• Tous les modules Portico™ utilisent des transformateurs en entrée et en sortie et des composants « discrets » sont utilisés dans le chemin du signal. En fait, les amplificateurs de ligne eux mêmes sont capables d'améliorer la qualité sonore de nombreuses sources de signaux, spécialement ceux ayant une origine numérique. Voici quelques-uns des facteurs permettant au 5043 de travailler discrètement dans le contexte d'une chaîne audio de très haute qualité.
• « Feed Forward » et « Feed Back »
• Le Portico™ 5043 fournit deux types de compression : les modes « Feed Forward » et « Feed Back ».
• Le bouton FB permettant à l'utilisateur de « switcher » entre ces deux modes.
• Si le contrôle de tension du V.C.A. est pris depuis l'entrée du 5043 (avant le V.C.A.), le V.C.A sait qu'un changement de gain est requis et la réponse est pratiquement immédiate. Ceci est ce qu'on appelle le compresseur « Feed Forward ». Si le contrôle de tension du V.C.A. est pris depuis la sortie du 5043 (après le V.C.A.), il ne peut agir immédiatement sur le V.C.A. car il a déjà été modifié par les réglages du V.C.A. et des circuits à travers lesquels il est passé. Ceci est ce qu'on appelle un « Feed Back » compresseur. Les deux caractéristiques de compression sont assez différentes, il en résulte des courbes d'attaque et de relâchement différentes, l'utilisateur a donc un grand choix de possibilités.
• Pratiquement tous les appareils de Mr Rupert Neve étaient « Feed Back ». Ils avaient l'avantage d'être plus doux et « musicaux » que les appareils « Feed forward », bien qu'eux mêmes soient plus précis.
• Description des fonctions principales :
• Compression Pour les signaux dont le niveau est en dessous du « treshold » (seuil) qui a été réglé, un compresseur fournit un chemin linéaire, ce qui permet au signal d'être amplifié sans que le gain n'ait été ajusté d'aucune façon. Lorsque le signal excède le niveau de « treshold » (seuil), le gain est réduit selon la façon dont le ratio a été ajusté.
• Ratio De 1 :1 à Limit (40 :1) Au-dessus d'un « threshold » (seuil) donné, les signaux sont réduits selon un niveau ajustable, allant de 1 :1 (ce qui est linéaire, soit pas de réduction du tout), à plus de 40 :1, ce qui correspond à un ratio extrêmement élevé, équivalant à un limiteur. Le « ratio » est souvent assimilé à une « pente » car, lorsqu'il est sous forme de graphique, ce qui varie est la pente représentant la sortie et l'entrée. Le « ratio » et le « treshold » (seuil) sont inter-dépendants. Si un « ratio » de 40 :1 a été ajusté et si le « treshold » (seuil) est reglé sur 0dBu, même si un signal de +40 dBu arrive en entrée , le signal de sortie sera seulement de +1dBu. Des ratios aussi élevés que cela peuvent être utilisés afin de protéger, par exemple, un enregistreur numérique. De manière similaire, si un « ratio » de 5 :1 a été ajusté, un signal entrant de 10 dB au dessus du « treshold » (seuil) va seulement augmenter de 2 dB au dessus du « treshold » (seuil) à la sortie
• Threshold (seuil) Le « threshold » (seuil) couvre une gamme de -30 dB à +22dBu. Lorsque le « treshold » (seuil) est réglé sur un bas niveau avec un ratio relativement élevé la réduction de gain sera considérable et il sera nécessaire d'y appliquer du gain après le compresseur afin de préserver le niveau originel du signal.
• Temps de Release/Recovery (Relâchement) et Attack (Attaque) Le réglage du temps de Release (relâchement) va de 100 ms à 2.5 ms. Le réglage du temps d'attaque va de 20 ms à 75 ms. Les notes suivantes expliquent comment le 5043 gère des signaux comme des formes d'ondes simples. Les signaux « programmes », quant à eux, changent continuellement en niveau. La façon dont un compresseur gère ce type de signaux dépend de la magnitude et de la durée de ces peaks dans le niveau du signal.
• Si le temps de « release » (relâchement) est réglé pour être très court, un signal de courte durée sera compressé mais le gain redeviendra normal très rapidement, cela résultant en un son fluctuant et non naturel connu comme étant l'effet de « pumping » (effet de pompage). Le gain va ainsi tendre à suivre la forme d'onde des signaux de basses fréquences. Le temps de « release » (relâchement) doit être réglé de façon assez longue pour que le gain soit relativement constant entre chaque note de basse ou chaque syllabe de parole.
• Le temps d' « Attack » (attaque) est le temps qui est demandé aux circuits de compresion pour commencer à compresser. Un long temps d'« Attack » (Attaque ) permet aux peaks de courtes durées de « s'échapper » et ainsi de ne pas être compressés. Cela peut éventuellement causer des surcharges sur les appareils numériques. Un temps d'« Attack » très court dénature le signal en lui supprimant ses transitoires. Certaines transitoires sont très courtes et ont un effet sur la qualité du son. Régler sur un très long temps d'« Attack » (Attaque) ne génère pratiquement pas de réduction de gain car la transitoire se trouvant avant la compression a eu le temps d'opérer. Cependant, même les circuits les plus rapides prennent du temps pour fonctionner, donc un compresseur génère de toutes manières un petit peu d' « overshoot » (dépassement), ce qui est musicalement important et désirable.
• Savoir régler les temps de Release et d' Attaque, voilà ce qu'est la compression !!! Une fois les principes de base compris, un compresseur/limiteur comme le 5043 devient un outil extrêmement puissant qui améliorera le rendu dynamique d'un enregistrement pour une musicalité accrue.
• Gain
• Le gain possède une gamme de valeurs allant de -6dB à +20dB. Comme nous l'avons déjà noté, une fois que la compression a opéré il peut être nécessaire d'augmenter le gain général afin de retrouver le gain originel du signal.
• Fonctionnement composite
• Mettre les deux sections A et B du compresseur/limiteur Portico™ 5043 en cascade vous permet de contrôler la plage dynamique d'une manière puissante.
• Lorsqu'une connection audio externe est établie depuis la sortie d'un canal à l'entrée de l'autre, les caractéristiques de la compression devient un composite des deux. Par exemple, le canal A peut être reglé en tant que compresseur à bas ratio, et le canal B avec un haut ratio de compression (limiteur), afin de produire le composite suivant :
• Stéréo
• Lorsque le bouton « link » est enclenché et que les 2 canaux A et B, sont réglés sur les mêmes valeurs, les contrôles de gain sur les deux canaux seront les mêmes afin de préserver la balance stéréo.
• Ducking
• Lorsque le bouton « link » est enclenché, le signal passant par le canal A peut être utilisé pour contrôler l'amplitude du canal B. Le niveau de musique sur le canal A peut être contrôlé par la voix sur le canal B pour, par exemple, réduire le niveau de musique. (ex. Talk-Over).
• Vu-mètres
• Deux vu-mètres à LED sont disponibles : Output level et Gain Reduction. Vous pouvez « switcher » entre le canal A et le canal B sur le bouton central : Meter Select.
• Niveau de sortie
• Indique le niveau de sortie en dBu. Le segment vert couvre la plage -10 à +12dBu. Le segment jaune couvre la plage +16 à +18dBu et le segment rouge +22dB et plus, ce qui représente une surcharge (overload).
• Réduction
• Elle est calibrée en dB et couvre la plage de 1 à 22dB en la lisant dans le sens inverse. Ce vu-mètre indique le taux de réduction réel et est aussi une référence visuelle du fonctionnement du 5043.
• Spécifications techniques :
• * Gain : Variable de -36 dB à +20 dB.
• * Threshold (Seuil) : Variable de -36 dB à +22 dB
• * Ratio : Variable de 1.1 :1 à « Limit » (40 :1)
• * Attack (Attaque) : Variable de 20mS à 75 mS
• * Release (Relâchement) : Variable de 100mS à 2.5 Secondes
• * FF/FB : Contrôle VCA Feed-Forward ou Feed-Back
• * S/C ou LINK : Plusieurs 5043 peuvent être chaînés via les jacks du panneau arrière. Lorsqu'un canal seul est enclenché, son contrôle de voltage apparaît sur le jack « LINK ». Lorsque les deux canaux sont enclenchés, ils sont « linkés » ensemble et leurs contrôles de voltage apparaît aussi sur les jacks « LINK ».
• * Sélection des entrées LINE ou BUSS : Utilisez les entrées XLR pour entrer au niveau ligne, ou bien les jacks « Buss » lorsque vous utilisez la sortie Buss d'un élément Portico™.
• * Niveau de sortie maximum : Sortie symétrique sur transformateur +25dBu
• * Distorsion harmonique totale : A 1kHz, +20 dBu de niveau de niveau de sortie, sans charge.
• * Sortie principale, compresseur en « bypass » meilleure à 0.0006 % Sortie principale, compresseur enclenché meilleure à 0.02 %
• * Bruit : Mesuré sur la sortie principale, 22Hz - 22kHz, 40 Ohms de charge.
• - Gain au niveau unitaire, compresseur en « bypass » meilleur à -103dBu
• - Gain au niveau unitaire, compresseur enclanché meilleur à -92dBu
• * Réponse en fréquences : Sortie principale, gain au niveau unitaire à 18Hz, -3dB / à 150Hz, -3dB
• * Diaphonie : Mesurée de canal à canal meilleure à -80dB @16kHz
• * Vu-mètres A/B : Permet le monitoring entre « INPUT LEVEL » et « GAIN REDUCTION » entre les canaux A et B.
• * Alimentation du 5043 :
• - Voltage : De 9 à 18 Volts DC, 9 watts
• - Connecteur : 5.5mm X 2.5mm jack, positif au centre
• * Consommation : à 9VDC = 1.0 A à 12VDC= 730 mA à 15VDC= 570 mA à 18VDC = 480 mA
