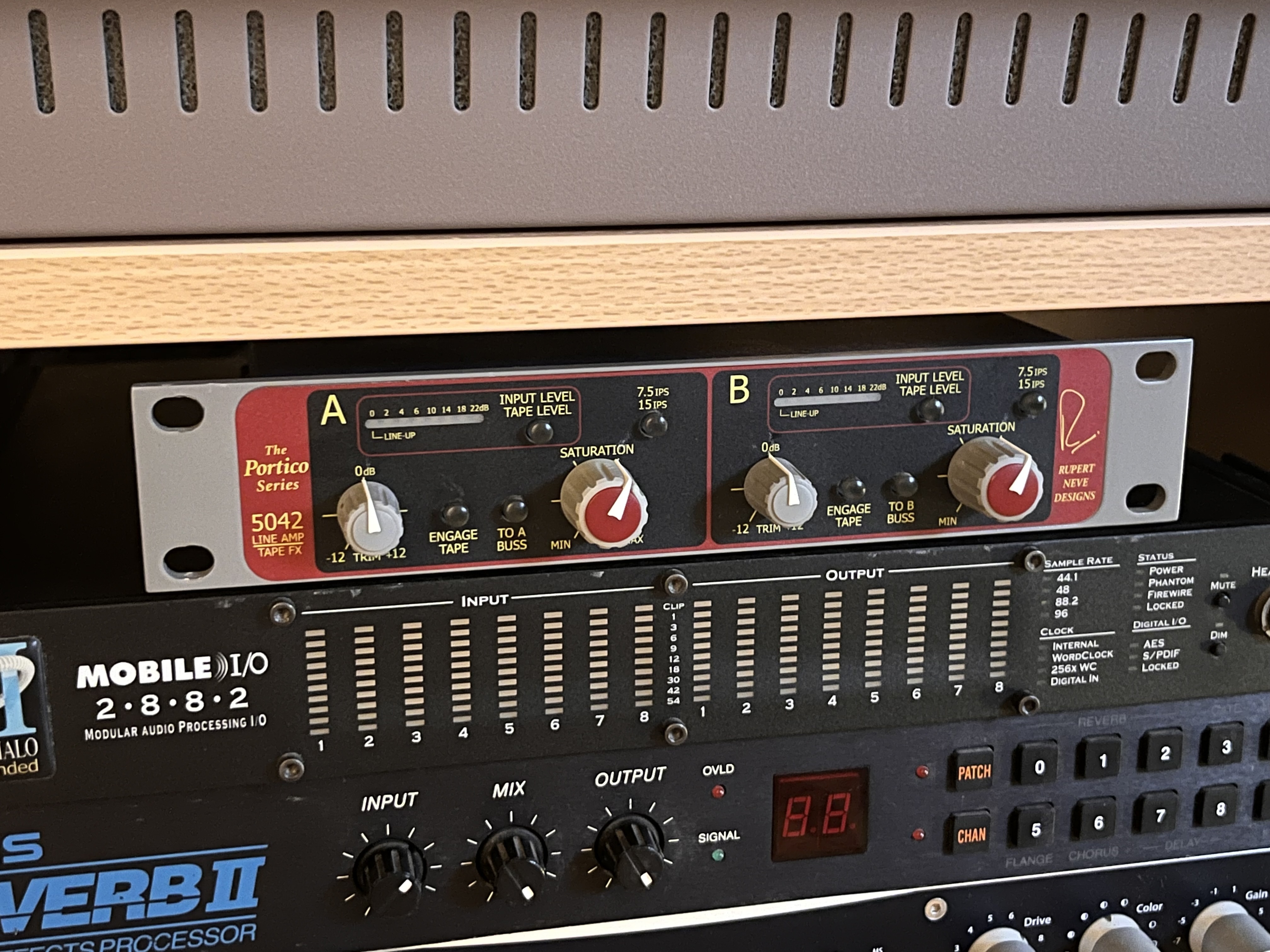

Rupert Neve Designs Portico 5042

• Fabricant : Rupert Neve Designs
• Modèle : Portico 5042
• Série : Portico
• Catégorie : Autres processeurs d'effets
• Fiche créée le : 02/04/2008

Second d'une série constamment en expansion de produits tout analogique destinés à être utilisés soit individuellement soit comme un des principaux éléments d'un système intégré, le Portico™ 5042 simule à la perfection le son d'une bande réelle à travers l'intégration d'un authentique circuit de saturation à bande. Lorsque le circuit à bande n'est pas engagé, le 5042 peut être utilisé comme un amplificateur de ligne à hautes performances avec des valeurs de gain de + et - 12 dB. Le circuit d'émulation du Portico™ 5042 génère un son compressé et rond réservé d'habitude à l'usage des bandes. Cela compense la dureté souvent typique des enregistrements numériques. Le Portico™ 5042 incorpore en fait un circuit qui alimente une minuscule tête magnétique qui, à son tour, est couplée à un amplificateur corrigé en fréquence. La seule chose absente est en fait la bande elle-même.

• Processeur de dynamique analogique, à transistors.
• Fonctions :
  • Modulateur d'enveloppe.

• Le Portico 5042 consiste en deux amplificateurs de ligne identiques ayant des transformateurs symétrisés en entrée et en sortie. La qualité sonore de ces amplificateurs est telle qu'en fournissant une isolation galvanique complète, des circuits à simple face, et une indépendance des problèmes de mise à la masse, ils sont capables d'améliorer la qualité sonore d'énormément de sources de signal, particulièrement celles ayant une origine numérique. La signature sonore est d'une extrême pureté et dans la lignée des fabrications de Rupert Neve depuis 35-40 ans.
• Vu-Mètre Un vu-mètre à huit segments de leds correspond à chaque canal, calibré sur 2 échelles via le bouton-poussoir correspondant.
• Niveau d'entrée Calibré : 0dB, 2dB, 4dB, 6dB, 10dB, 14dB, 18dB, 22dB.
• Niveau de « bande » Indique le niveau du signal injecté dans le circuit « tape », ou le niveau d'« induction » magnétique.
• Trim Ajustement de gain pour le signal entrant avant d'alimenter le circuit « tape ».
• Engage Tape Active le circuit « tape » lorsqu'il est enclenché. Le bouton de vu-mètre sert alors à passer du niveau d'entrée au « tape level ». Lorsqu' « input level » est sélectionné, le vu-mètre affiche le niveau de signal symétrique à l'entrée du Portico™ 5042. Lorsque « Tape Level » est sélectionné, le vu-mètre indique le niveau de signal envoyé à la « tête magnétique à bande » simulée (équivalent au niveau d'enregistrement sur un véritable enregistreur à bandes).
• Line up Le niveau de signal entrant doit être réglé en ajustant le contrôle de « trim » afin que la première LED commence à s'allumer (0dB). Lorsque le sélecteur est positionné sur « tape level » (niveau de bande), on ne peut rien lire sur le vu-mètre à moins que le bouton « engage tape » soit enclenché.
• 7.5 IPS- 15IPS : Sélectionne l'intensité de la simulation de l'enregistrement/lecture à bandes.
• Saturation : Règle le niveau du signal ou la « magnétisation » envoyée à la tête de lecture magnétique. En même temps, le gain de l'amplificateur de lecture est réduit. Quand que le niveau de saturation s'intensifie, le gain de relecture est réduit afin que le signal global d'entrée/sortie reste plus ou moins constant. Sur un véritable magnétophone à bandes,vous ajusteriez les contrôles de gain d'enregistrement et de lecture séparément. Dans le Portico™5042, les contrôles de gain d'enregistrement sont couplés donc le niveau de signal d'entrée et de sortie global varie seulement tant que le niveau de saturation change. Mais, lorsque vous atteignez les réglages de saturation maximums, le signal global chute, dû à l'effet des saturations extrêmes. L'amplificateur de ligne hôte du Portico™ 5042 a un niveau de sortie bien supérieur au circuit « tape » integré. Les gains des amplificateurs d'enregistrement et de lecture ont été ajustés afin que le contrôle « trim » réglé sur 0dB et, le bouton « engage tape » éteint, un signal entrant de 0dBu allume la première LED du vu-mètre. Avec le bouton « engage tape » enfoncé et le contrôle de saturation au minimum, la même première LED va continuer à s'allumer que le bouton de vu-mètre soit positionné sur « input level » ou « tape level ». Il s'agit alors du niveau d'enregistrement minimum recommandé. Lorsque le contrôle de saturation est réglé sur MAX vous atteignez le niveau d'enregistrement maximum recommandé.
• Un niveau de signal entrant qui serait juste en dessous de 0 dBu (la LED OdBu sur le vu-mètre n'est pas allumée du tout), par exemple une source HI-FI fera fonctionner l'effet « tape », mais vous aurez à augmenter le gain à un autre endroit dans votre système. Bien sûr, cela aura tendance à ramener du bruit, exactement comme sur un véritable magnétophone à bandes.
• Si le signal entrant est faible (par exemple une source HI-FI), il vous est recommandé d'ajuster le contrôle « trim » afin d'emmener votre signal à un niveau où la première LED est allumée. Lorsque le vu-mètre est positionné sur « tape level » et que vous augmentez le contrôle de saturation, le vu-mètre s'illumine progressivement. Au maximum, avec un signal entrant de 0dB, le circuit « tape » fonctionne juste en dessous du niveau de « clip ».
• Sorties principales : Les signaux émis des sorties principales viennent du transformateur de sortie qui est symétrisé et non relié à la terre. Une connectique non reliée à la masse permet d'éviter les buzz et les interférences radio dues aux boucles de masse. Idéalement, la sortie de ce module doit être connecté à une entrée symétrique comme, par exemple, l'entrée d'un autre module Portico™ ou l'entrée d'un module vintage de haute qualité.
• Le niveau de sortie maximal du Portico™ 5042 est de +25dBu, ce qui convient parfaitement aux équipements auxquels le Portico™5042 peut être connecté.
• Portico 5042 vertical
• Spécifications techniques :
• * Spécifications en mode « line amp » : Mesures avec le circuit « tape » désenclenché.
• * Bruit : Mesuré à la sortie principale, sans charge, 400 Hz-22kHz, impédance 40 Ohms, symétrique. Avec le gain au niveau unitaire : meilleur à -100 dBu. Réponse en fréquence : Mesuré à +10 dBu, « trim » au niveau unitaire. Sortie principale : à 10 Hz : -0.50dB / à 160 kHz : -3dB
• * Niveau de sortie maximal : Sortie sur transformateur symétrique : +25dBu.
• * Distorsion harmonique totale et Bruit : à 1kHz, +20dBu de niveau de sortie, sans charge : Meilleure à 0.0015% à 20Hz, +20dBu de niveau de sortie, sans charge : 0.250, principalement des harmoniques de 2° et 3° ordre.
• * Diaphonie : Mesurée de canal à canal : Meilleure que -90dB à 16kHz
• * Sortie de buss : La sortie est destinée à alimenter le Rupert Neve Designs 5014 Buss Mixer, au niveau interne de -2.5 dBu. Le niveau de sortie du Rupert Neve Designs 5014 est similaire à celui du 5042.
• * Spécifications en mode « tape FX » : Mesuré avec le circuit « tape » enclenché : Niveau de sortie maximal : « Gain trim » au niveau unitaire, saturation au minimum : +25dBu « Gain trim » au niveau unitaire, saturation au maximum : +6dBu
• * Bruit : Mesuré à la sortie principale, sans charge, 400 Hz-22kHz, impédance de sortie 40 Ohms, symétrique.
• * Gain au niveau unitaire, contrôle de saturation au minimum : Meilleur à -70 dBu Gain au niveau unitaire, contrôle de saturation au maximum :Meilleur à -90 dBu
• * Réponse en fréquence : « Tape » enclenché 7.5 IPS : -3dB à 16kHz « Tape » enclenché 15 IPS : -3dB à 20kHz La réponse dans les basses fréquences dépend du gain d'entrée et des réglages de saturation.
• * Distorsion harmonique totale et bruit : « Tape » enclenché : Approximativement 1-2% d' harmoniques de 2° et 3° ordre sous 1 kHz
• * Diaphonie : Mesurée de canal à canal, saturation au niveau maximum : Meilleure à -80dB à 16 kHz

Source : Rupert Neve Designs
