Astuces et entrailles pour bidouilleurs


AuteursMessages

être musique

offline
être musique
200 posts au compteur
Posteur AFfiné

Score contributif : 105

1 Posté le 04/03/2020 à 08:13:49
bonjour

auriezhttps://medias.audiofanzine.com/images/thumbs3/behringer-crave-2916760.jpg
https://medias.audiofanzine.com/images/thumbs3/behringer-crave-2916761.jpg
vous trouvé des petites Astuces pour le Crave ?

pour ma part je ne sais pas si c'est mentionné quelques part :

Func + lecture = mets la lecture à l'envers
en stoppant et en refaisant la manipulation il retourne à l'endroit .

je joins également les photos des entrailles ,il y a plusieurs zones de réglages en interne
certains potentiomètres déportés pourraient apporter un réels plus (penser à noter leur calibrage avant )

Jimbass

offline
Jimbass
11424 posts au compteur
Drogué à l'AFéine

Score contributif : 1 400

2 Posté le 04/03/2020 à 10:02:07
Merci pour ces images !
J'espérais trouver un trim-pot pour le LFO, afin de l'accorder comme sub-oscillateur (d'après les démos il en manque un peu) mais apparemment il n'y en a pas là.

Dommage aussi pour le PCB au vernis sombre, ça va compliquer un peu le relevé du schéma ...

Richard

offline
Richard
892 posts au compteur
Posteur AFfolé

Score contributif : 191

3 Posté le 05/03/2020 à 20:53:57
Citation de Jimbass :


Dommage aussi pour le PCB au vernis sombre, ça va compliquer un peu le relevé du schéma ...
c'est pour eviter les copies :mrg:

lecyr

offline
lecyr
1432 posts au compteur
AFicionado

Score contributif : 381

4 Posté le 08/04/2020 à 10:58:00
A propos d'accorder le LFO en sub,. le KBCV dans le CVIN du lfo fonctionne mais ne fait pas un suivi régulier, une simple résistance corrigerait peut-etre la chose ? Si oui des idées d'une valeur ?

Jimbass

offline
Jimbass
11424 posts au compteur
Drogué à l'AFéine

Score contributif : 1 400

5 Posté le 08/04/2020 à 11:08:57
Ca marcherait pour accorder le VCF (ce qui est démontré en utilisant le VC MIXER comme atténuateur), d'ailleurs j'ai l'intention de me fabriquer un câble spécifique. Il faudra deux résistances pour faire un pont diviseur, ou bien un potard.

Par contre pour le LFO il en "manque" un peu : ce n'est pas un atténuateur mais un petit amplificateur qu'il faudrait. Ca complique tout de suite les choses avec la nécessité d'alimenter un transistor. Le mieux serait de pouvoir modifier le LFO pour le calibrer.

lecyr

offline
lecyr
1432 posts au compteur
AFicionado

Score contributif : 381

6 Posté le 08/04/2020 à 11:50:36
Ah oui,. merci,. plus compliqué du coup! ;)

lecyr

offline
lecyr
1432 posts au compteur
AFicionado

Score contributif : 381

7 Posté le 22/04/2020 à 22:59:31
Hello, il y a qq temps je cherchais un manip pour utiliser le gate sur le VCA de sortie au lieu de l'enveloppe comme ça se fait sur beaucoup de synthé n'ayant qu'un seul générateur d'enveloppe. IL faut alors utiliser le VCmix au lieu du VCA principal : reprendre la sortie du VCF dans l'entrée VCmix2 et envoyer le gate dans le VCmixControl, et enfin reprendre le tout sur la sortie du VCmix au lieu de la sortie ligne principale. Je vous assure, on y retrouve une sacré patate et l'enveloppe sur le filtre prend tout son sens !

Jimbass

offline
Jimbass
11424 posts au compteur
Drogué à l'AFéine

Score contributif : 1 400

8 Posté le 10/05/2020 à 13:22:26
Voici un premier module tout simple à ajouter au Crave : un sub-oscillateur à base de bascule D :
https://www.gearnews.com/give-your-behringer-crave-some-juicy-low-end-with-this-diy-sub-oscillator-project/

Je réfléchis à mettre ca dans une boîte avec :
- un bête atténuateur, pour régler le tracking clavier du VCF sans monopoliser le VC Mixer,
- un petit ampli inspiré du Doepfer A-183-3 notamment pour gérer le tracking clavier du LFO ou bien pour booster un signal externe de niveau ligne.

Et peut-être dans un second temps :
- un simple LFO à base d'inverseur CMOS 4049

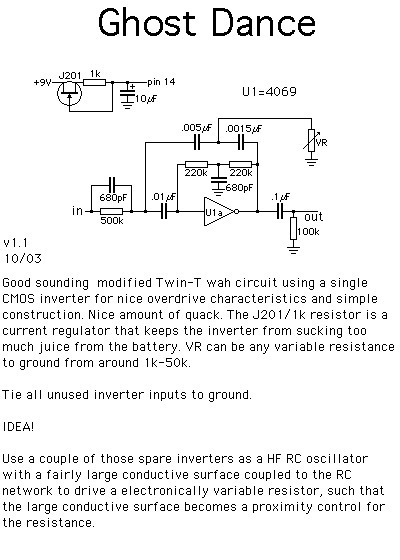

- une disto et un filtre (wah en double T) avec le reste du 4049
- une enveloppe ADSR à base de 555
- et si vraiment je suis motivé, un VCO à base de 4049 ou de 4046 et un hexa VCA/mixer toujours à base de détournement de 4049. Mais la boîte va commencer à être trop petite ...

Edit : plein de trucs intéressants sur le forum electro-music.com !

[ Dernière édition du message le 17/05/2020 à 10:51:25 ]

lecyr

offline
lecyr
1432 posts au compteur
AFicionado

Score contributif : 381

9 Posté le 12/05/2020 à 14:00:43
Pas mal le montage du sub-oscilo et très simple.
Merci de la trouvaille.
Mais avec tous tes projets, un neutron d'occaz ne serait pas plus simple ? :lol:
Une petite question en passant : lors de passage d'une note à l'autre sans relacher la première, ça rejoue la note ou ça fait un légato ? J'arrive pas à déterminer, ça redéclenche l'enveloppe parfois,. mais pas toujours, j'ai l'impression que ça dépend du réglage de glide !
