Changement d’un écran LCD en OLED

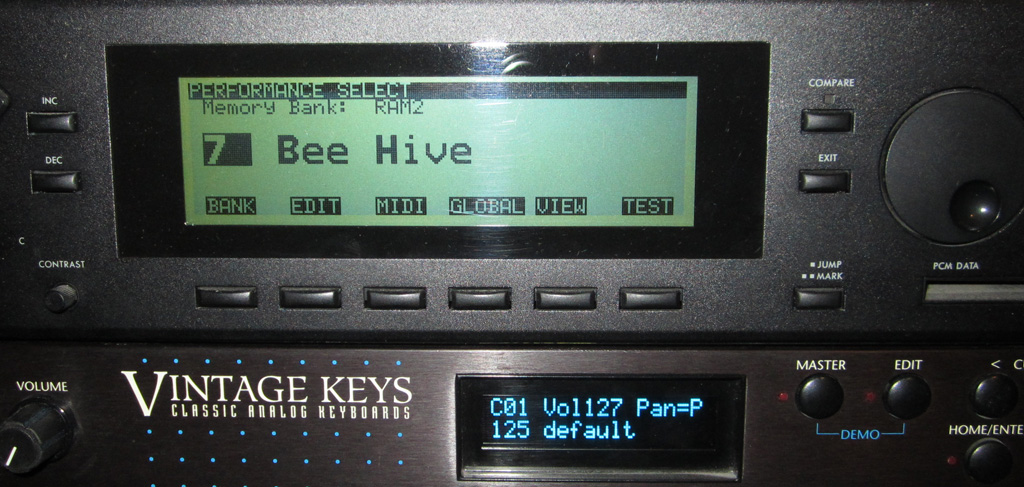

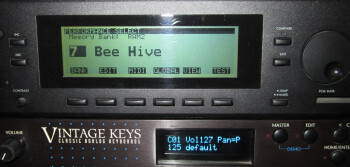

Si vous avez des problèmes d’affichage sur votre LCD ou que vous voulez tout simplement le changer. Mon Wavestation été jaloux de mon Vintage Keys. Voici comment mettre un OLED.

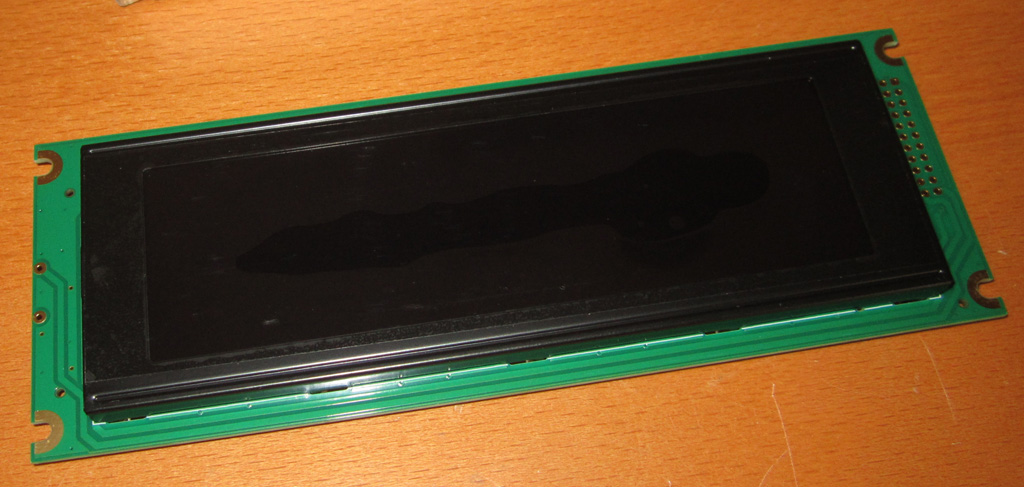

J’ai pris un BuyDisplay ERM24064DNS-1. Ecriture blanche sur fond noir. Graphic LCD 240x64 Module Display,RA6963 Fully Compatible with T6963. Je l'ai eu à 29€ sur eBay avec port gratuit.
Je me suis servi de 2 tutos existant en anglais :
Voici les étapes :

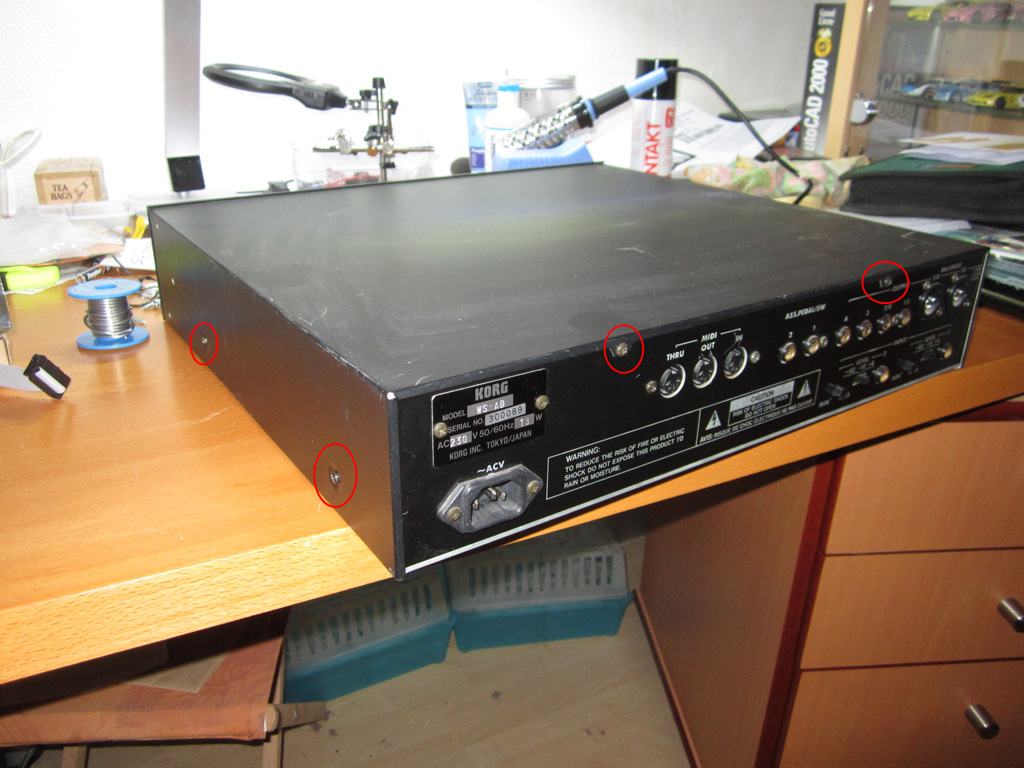

Démonter les 6 vis du capot. Voir les 2 fois 3 vis si vous avez en plus les oreilles de mise en rack.

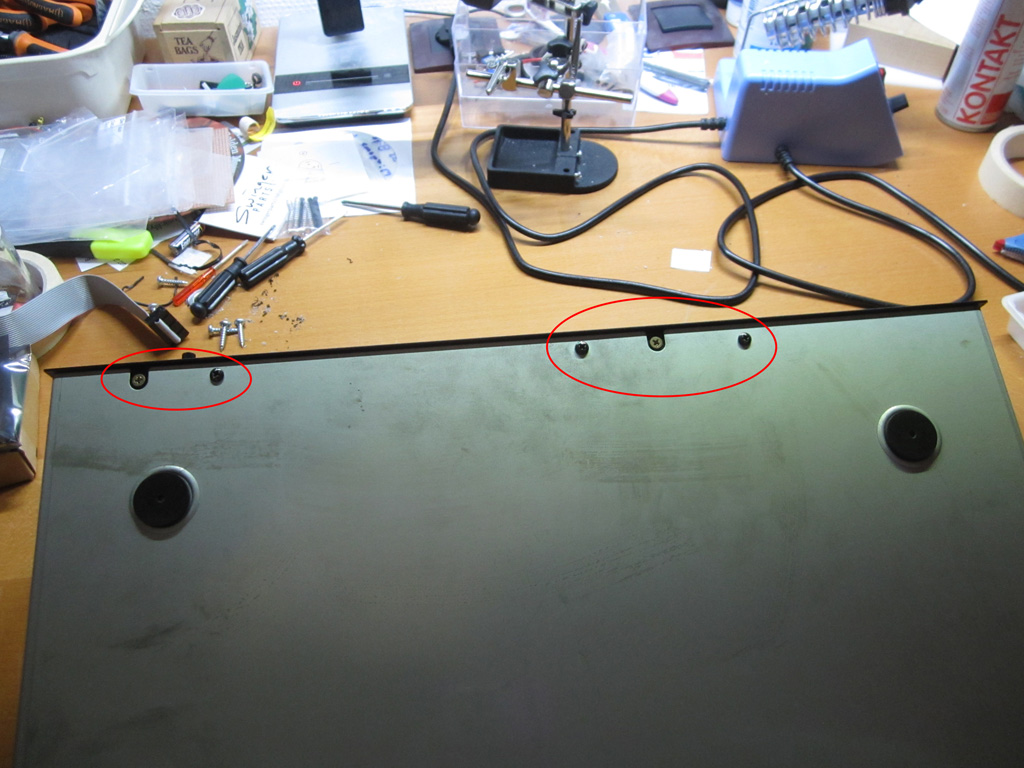

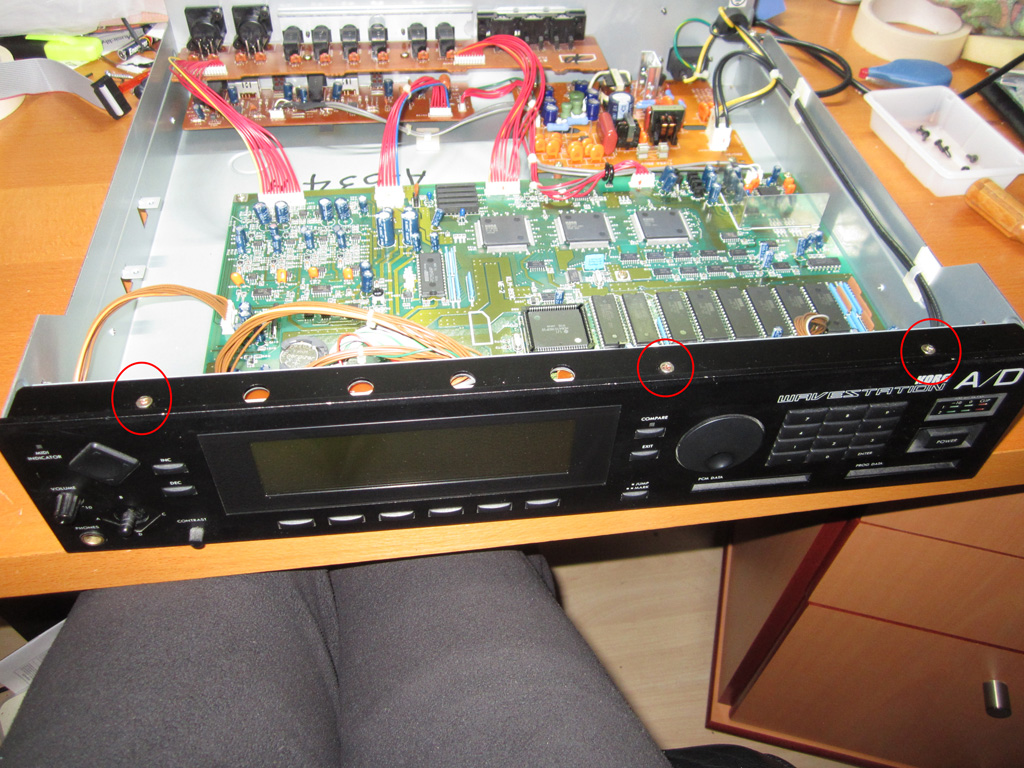

Puis les 8 vis qui tiennent la façade.
3 Dessus
5 en dessous
Déconnecter la nappe qui relie l’écran à la carte mère ainsi que fil de l’alimentation de rétro-éclairage. ils sont déjà débranchés sur ma photo.

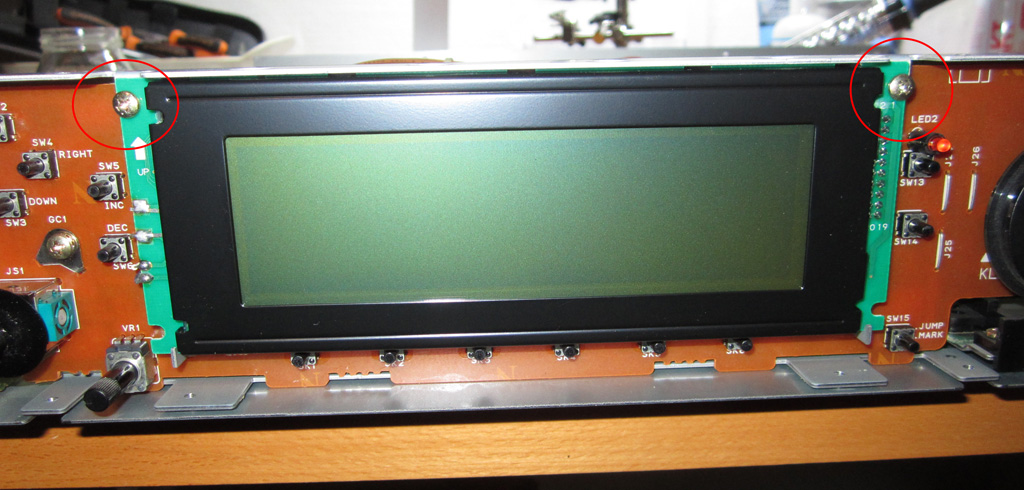

Maintenant que vous êtes à la portée de l’écran. Dévisser les 2 vis qui tiennent l’écran. Puis le basculer vers l'avant depuis le haut (la rotation se fait en bas).
Repérer le sens de la nappe puis dessouder le connecteur de la nappe de l’ancien écran. Très pénible. On peut acheter une nappe 20 fils et la souder sur le nouvelle écran. Ce que j’ai essayé mais les fils sont trop fin. Après, c’est de trouver le bon connecteur. moins épais que le standard. Au final, j’ai dessouder l’ancien pour m'énerver :D

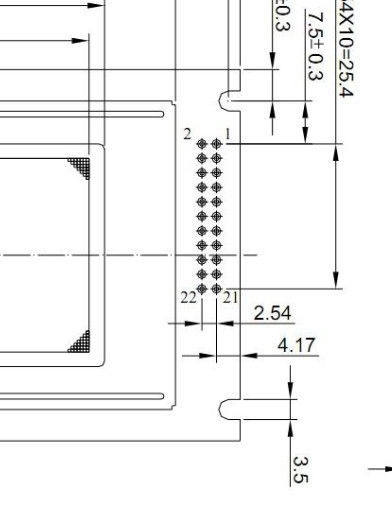

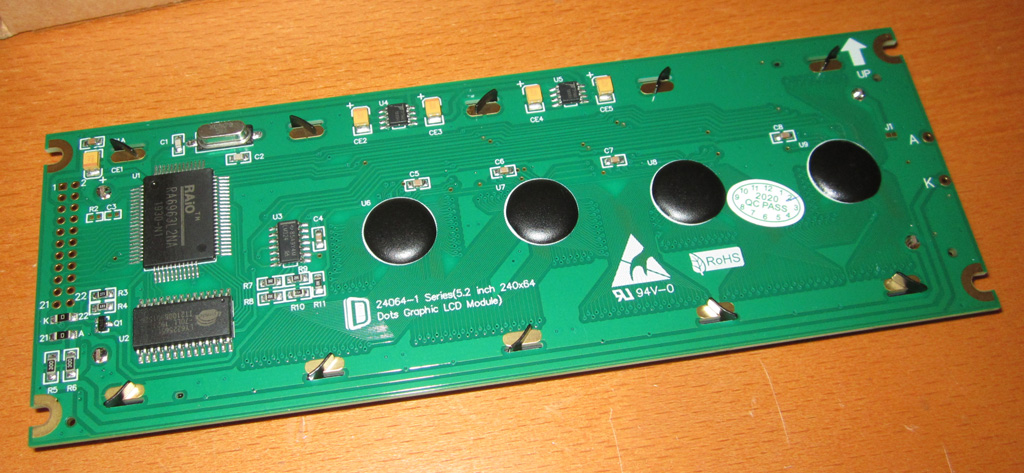

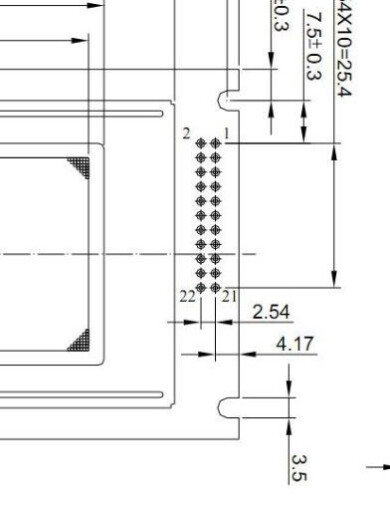

Avant de ressouder le nouvelle écran, vous allez voir qu’il y a 22 trous pour un connecteur à 20 pattes.

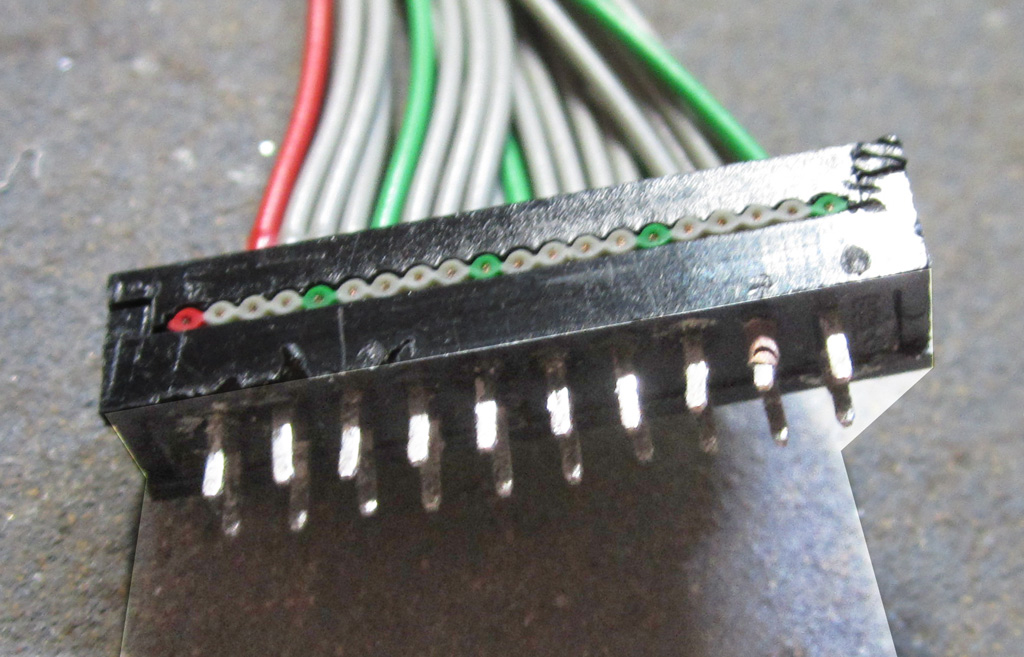

La patte du fil rouge se met au trou 1

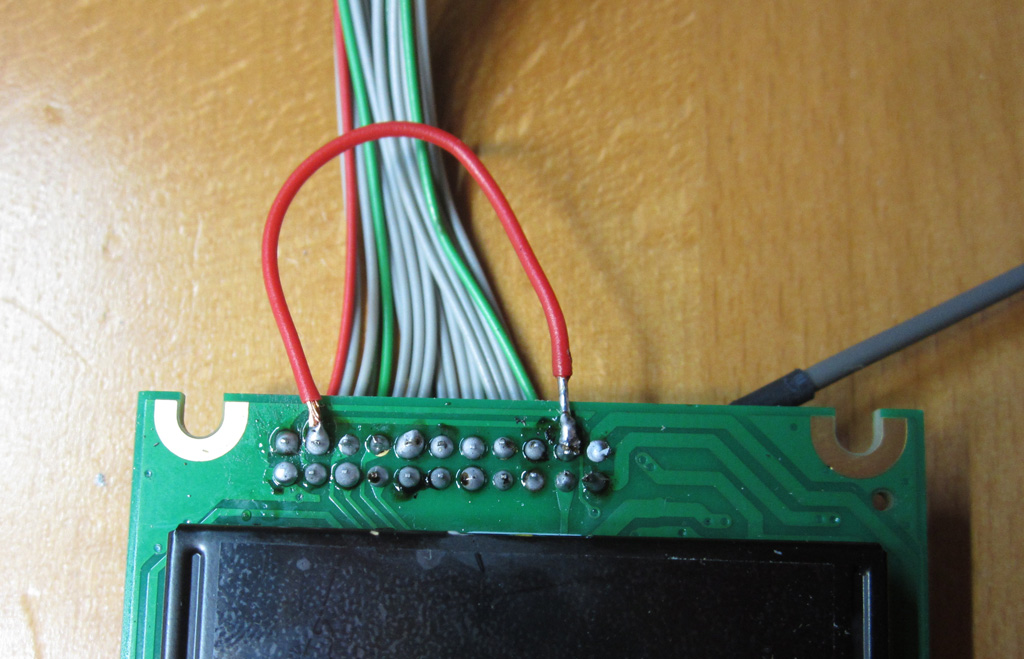

Puis il faut relier la patte 19 au 3 sur le LCD pour alimenter le connecteur 19 en +5V. Sans cela, il y a un problème d’affichage.
Pour pouvoir utiliser le potentiomètre de réglage du contraste, il faut changer 2 résistances du PCB de la façade.

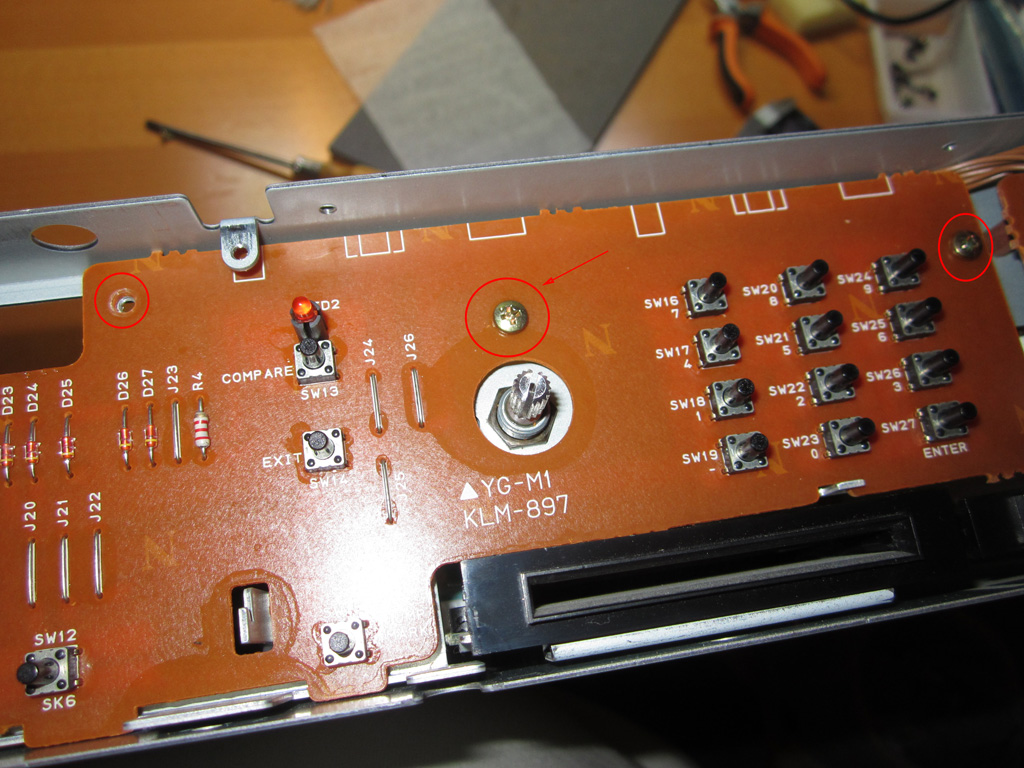

Dévisser les 8 vis pour démonter le PCB de la face avant.

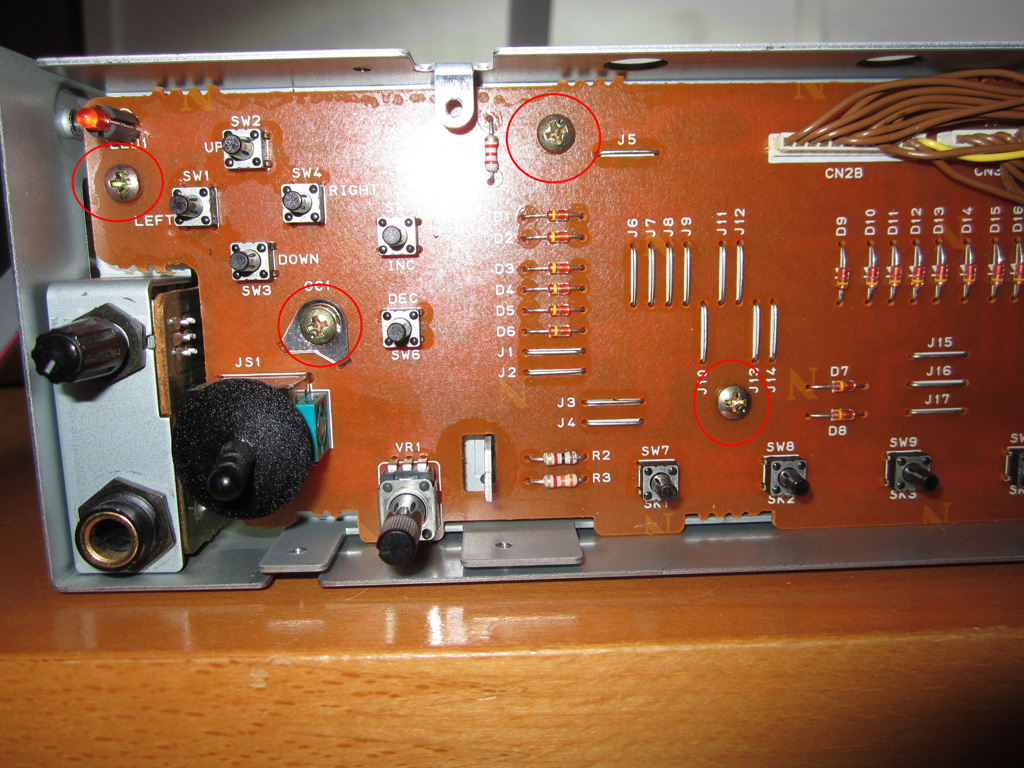

Celle où il y a la flèche est derrière le bouton Data
Une fois les vis enlevées, il faut légèrement glisser le PCB vers la droite d’environ 5mm pour enlever celui-ci. Cela permet d’avoir accès derrière le PCB pour pouvoir dessouder les résistances R2 & R3. Il ne faut pas remettre de résistance à la place de la R3 et on met une résistance de 10KΩ à l’emplacement de la R2. Pour d'utre modèle de LCD, il faut sûrement des valeurs différentes.
Utiliser l’ancien câble d’alimentation du LCD pour brancher l’alimentation du rétro-éclairage de l’écran. Le noir dans le trou 22 et le blanc dans le 21.
Note : J’ai vu que sur la droite de l’écran, on a aussi 2 trous anode et cathode. Quand j’ai mis mon voltmètre. J’ai la même tension entre 21 et 22 et A et K. Donc je pense que peut utiliser l’un ou l’autre mais pas les 2. !!! Pas sûr donc faites attention !!!

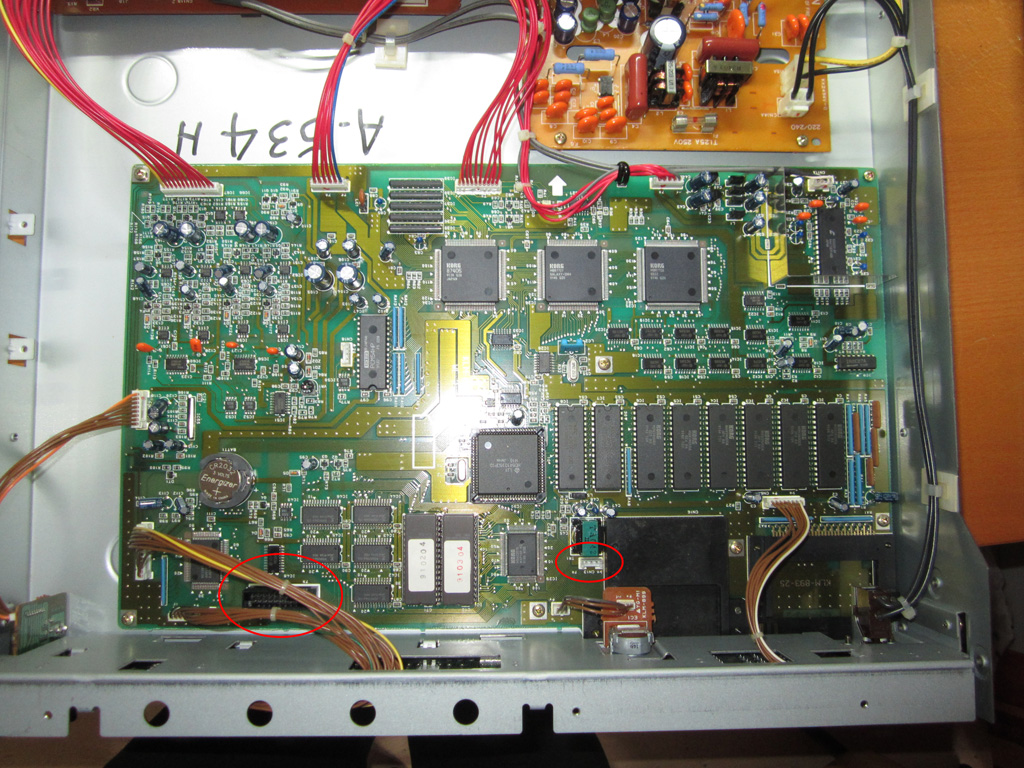

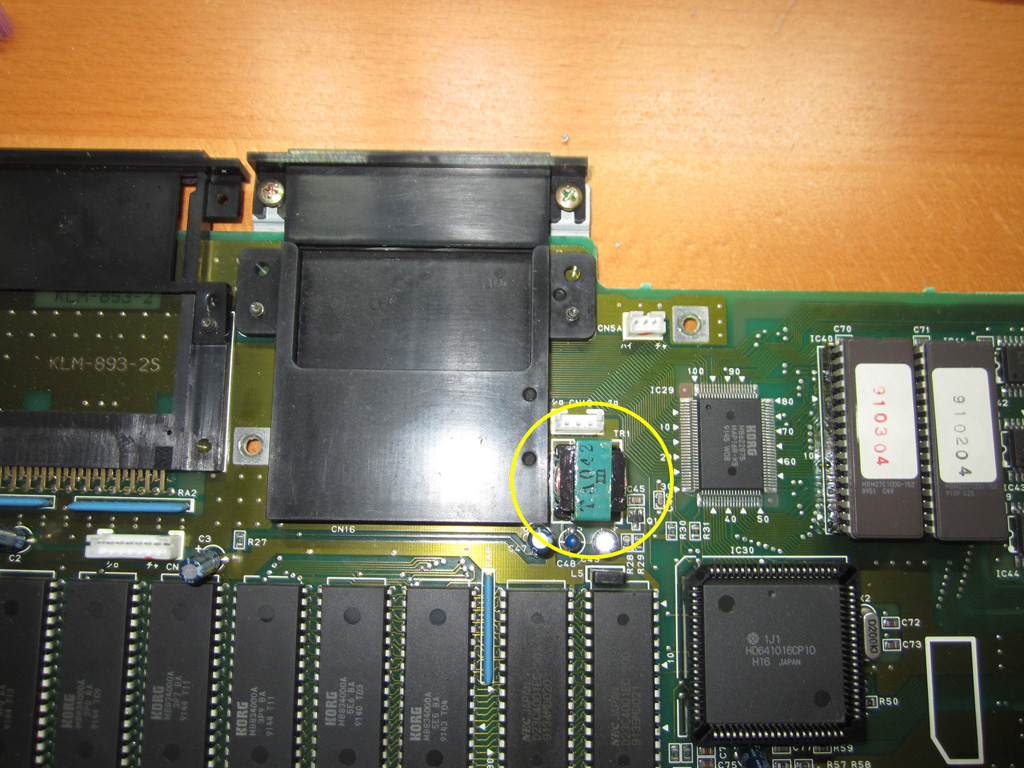

Dernière opération, il faut démonter la carte mère pour supprimer l’inverter qui n’est plus utile. Il y a 10 nappes à déconnecter ainsi que 7 vis à enlever. J'ai entouré en jaune, l'inverter

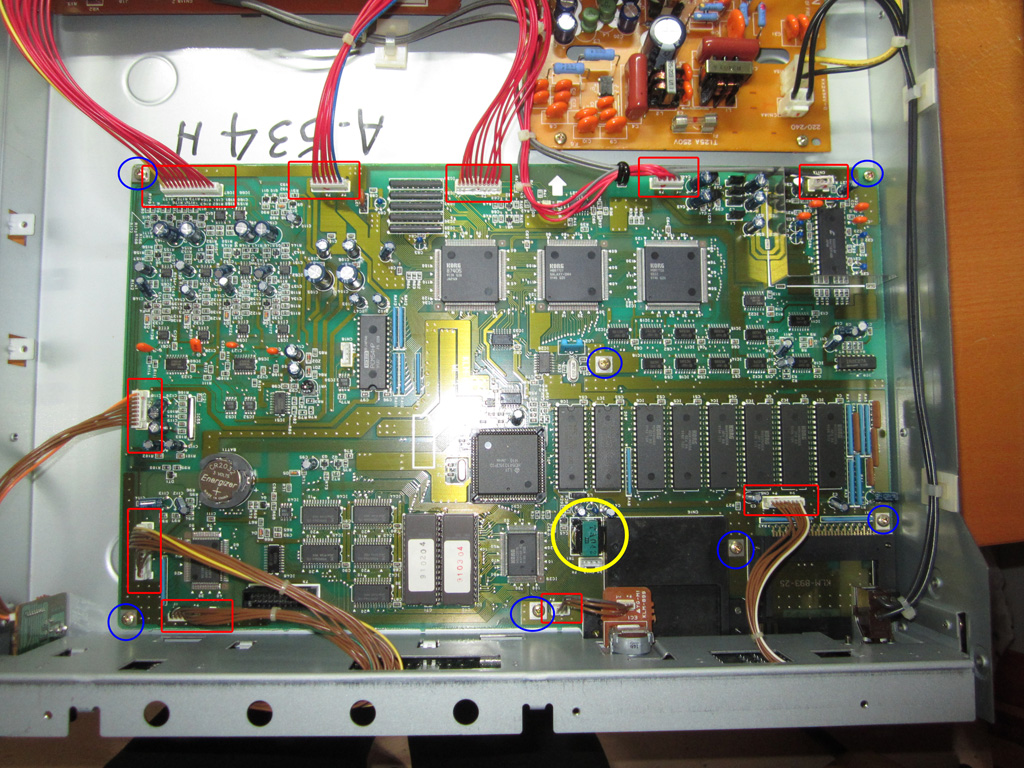

Voici où il est.

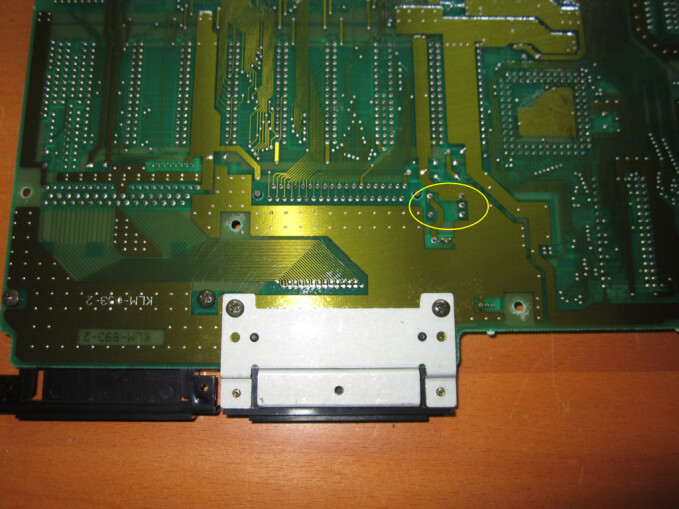

Et les 5 soudures à supprimer sur la face du dessous de la carte mère pour l'enlever.

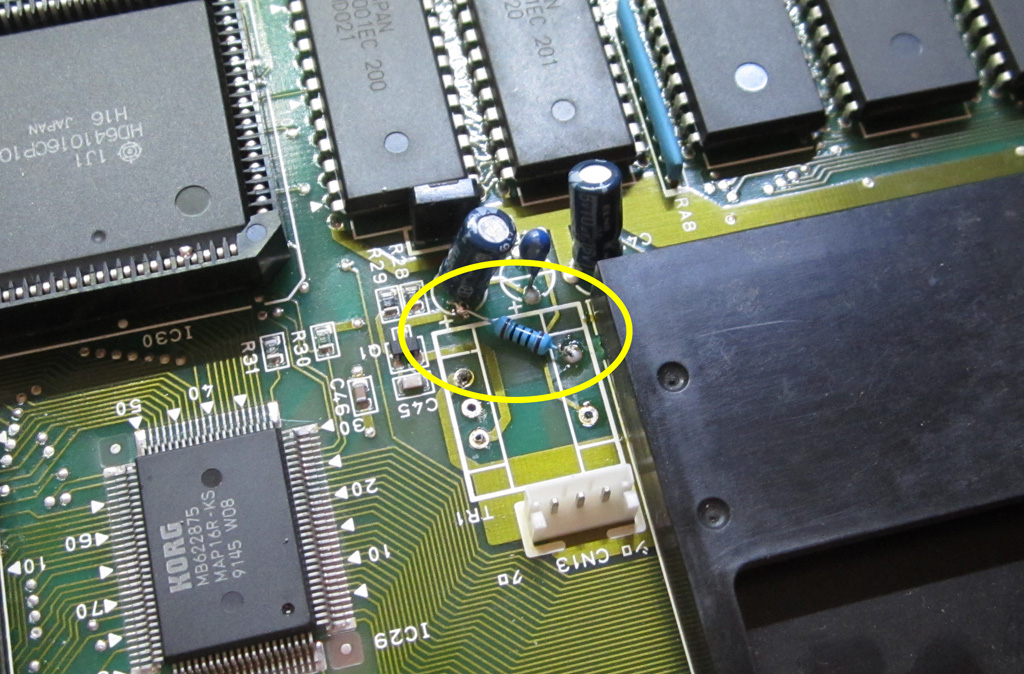

Une fois qu’il à été enlevé, il faut ajouter une résistance de 100Ω entre le + du condensateur C49 et l’alimentation du rétro-éclairage de l’écran
Voilà, il n’y a plus qu’à remonter dans le sens inverse pour obtenir

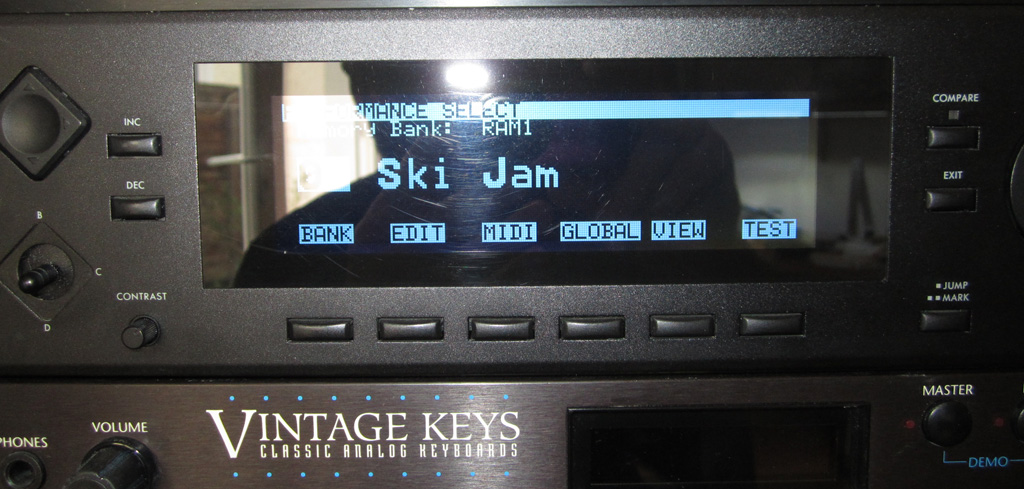

Avec flash

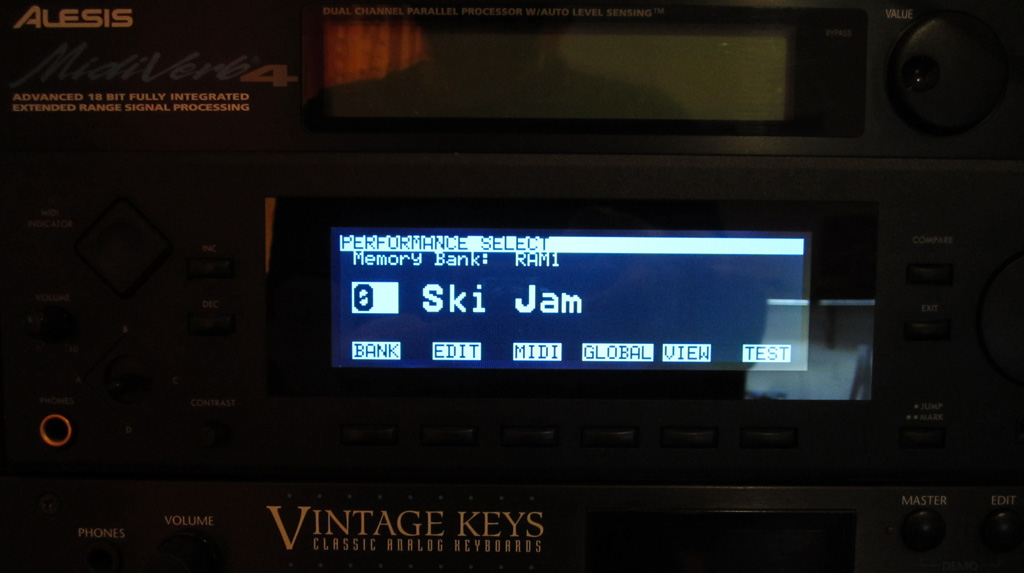

Sans flash
C’est beau par contre la déconnection de la nappe est pénible à faire.
