Ne s’allume plus 😭

sengle

771

Posteur·euse AFfolé·e

Membre depuis 18 ans

Sujet de la discussion Posté le 20/03/2024 à 10:32:26

Hello,

Mon urzwerg m’a subitement lâché après 10 ans de service impeccable. Est-ce que quelqu’un aurait une piste pour le faire réparer ou le réparer soi-même? J’ai l’impression que mfb a fermé après la mort de Manfred, donc je ne sais pas vers qui me tourner..

http://sengle.bandcamp.com

MissRoland

777

Posteur·euse AFfolé·e

Membre depuis 4 ans

2 Posté le 20/03/2024 à 12:02:54

Salut,

Dans un premier temps :
Essaye avec un autre transfo..
Oubien, test le transfo avec un volt-mètre.

0

sengle

771

Posteur·euse AFfolé·e

Membre depuis 18 ans

3 Posté le 20/03/2024 à 12:33:30

Salut! C'est la première chose que j'ai fait (j'ai oublié de le préciser dans mon premier post). Le transfo fourni avec l'Urzwerg a une LED qui continue de s'allumer normalement. J'ai essayé un autre transfo identique : même résultat, rien ne se passe quand j'enfonce le bouton d'alimentation. Le problème semble donc être interne.

Je pense que je vais l'ouvrir ce soir pour, déjà, essayer de tester le bouton d'alimentation et voir si quelque chose ne s'est pas débranché. Je vérifierai les contacts. Ça, je sais le faire, et si je vois quelque chose qui m'a l'air anormal (genre condensateur qui semble gonflé), je posterai une photo ici.

J'espère le réparer, je l'adore

0

http://sengle.bandcamp.com

sengle

771

Posteur·euse AFfolé·e

Membre depuis 18 ans

4 Posté le 20/03/2024 à 14:31:14

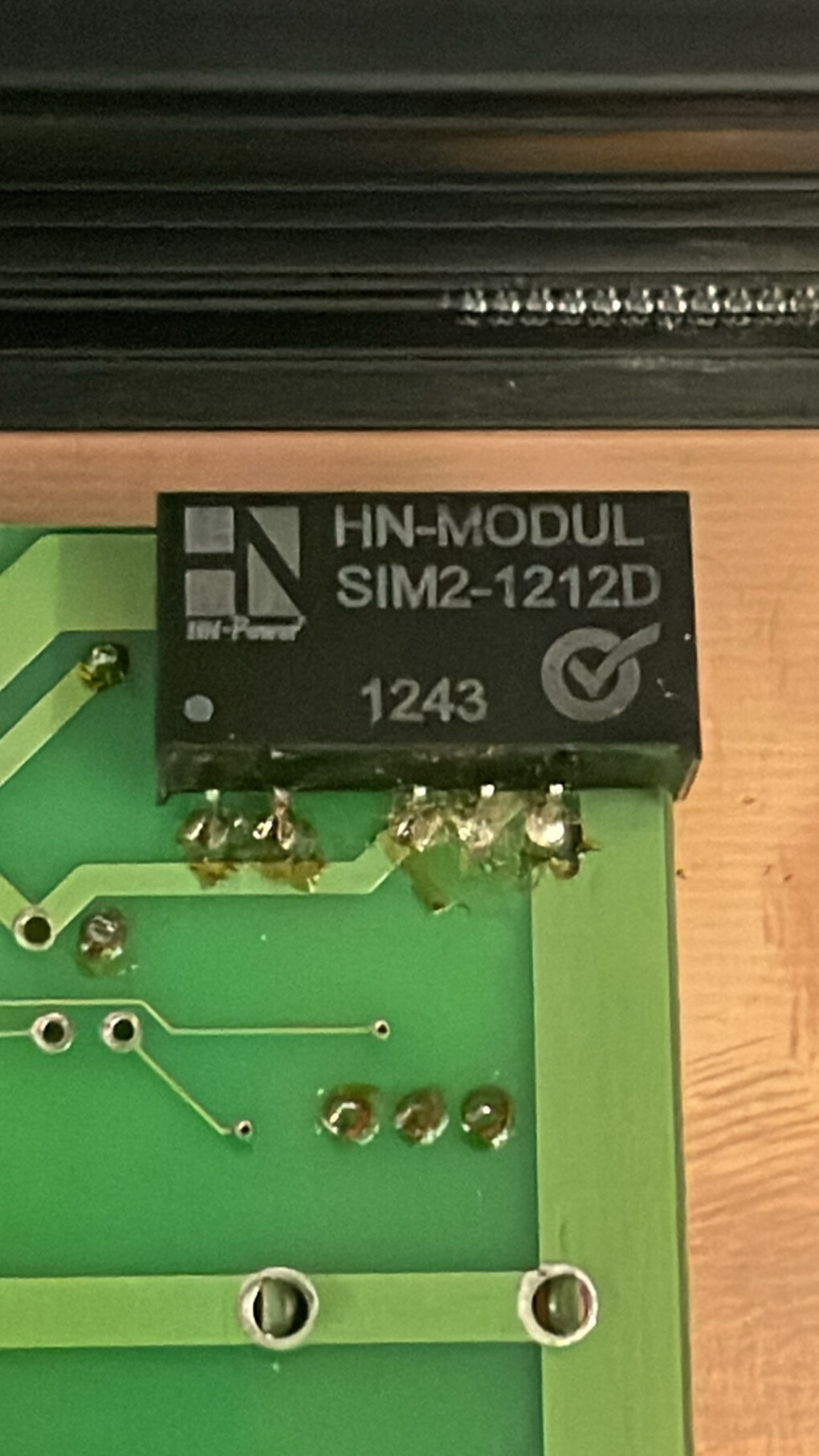

Bon à l’ouverture je vois un composant un peu louche, voir la photo. Il avait l’air d’avoir été soudé à la va-vite (mfb a deja réparé mon urrzerg à l’époque pour un problème identique). Je crois que c’est un convertisseur cc/cc? En tout cas mon multimetre ne me permet pas de trouver 12V en mesurant les pattes.

Quelqu’un connaît ce composant et saurait où je peux le commander (ou un équivalent?).

0

http://sengle.bandcamp.com

[ Dernière édition du message le 20/03/2024 à 14:33:56 ]

sample-and-hold

787

Posteur·euse AFfolé·e

Membre depuis 19 ans

5 Posté le 20/03/2024 à 15:18:16

Bien vu, c'est effectivement pas très propre. Je testerais d'abord la continuité entre les pattes sortie boitier et le circuit, puis refaire les soudures.

J'ai trouvé ça en doc :
https://www.gotronic.fr/pj2-sim2sil7-2870.pdf

Chez Conrad peut-être ?

0

[ Dernière édition du message le 20/03/2024 à 15:18:55 ]

sauce

1127

AFicionado·a

Membre depuis 22 ans

6 Posté le 20/03/2024 à 15:41:53

Bonjour,

En équivalent il y a le Meanwell DPUN02M-12

0

sauce

1127

AFicionado·a

Membre depuis 22 ans

7 Posté le 20/03/2024 à 15:48:25

Mais si tu as un multimètre tu peux déjà mesurer la tension aux bornes du tien.

0

sauce

1127

AFicionado·a

Membre depuis 22 ans

8 Posté le 20/03/2024 à 15:56:06

Tu as aussi celui-là en équivalent :

https://www.rs-particuliers.com/Product.aspx?Product=1874263

Et sur ce site si tu crées ton compte il y a les frais de port gratuits le week end.

0

sengle

771

Posteur·euse AFfolé·e

Membre depuis 18 ans

9 Posté le 20/03/2024 à 16:26:16

J'ai mesuré les 3 tensions: T1: 11,5 V, T2 : 0.2 V, T3 : 0.0 V La piste semble donc être la bonne.

Merci à tous pour vos références! Je m'attendais pas à tant de réponses, ça fait plaisir. Je vis en Asie donc je vais voir ce que je trouve le plus facilement mais je me sens déjà un peu rassuré :clin:

Je vais quand même dessouder la pièce et nettoyer la PCB, voire tenter de la resouder proprement.

Juste après avoir envoyé ma photo, j'ai posé la question à HN electronic, et il m'ont répondu en moins de 30 minutes avec 3 sites d'achats d'une réf. identique chez eux. Je les poste ici si ça peut servir à quelqu'un (c'est des sites allemands):
1) https://www.schukat.com/schukat/schukat_cms_en.nsf/index/suchergebnisse?OpenDocument&query=SW2-1212D&news=false&katalog=true&pk_campaign=FINDCH&pk_kwd=HN-Power
2) https://www.conrad.de/de/p/hn-power-sim2-1212d-sil7-dc-dc-wandler-print-12-v-dc-12-v-dc-12-v-dc-82-ma-2-w-anzahl-ausgaenge-2-x-inhalt-1-st-156758.html
3) https://www.reichelt.de/de/en/sil-7-dc-dc-converter-2-w-12-v-in-12-v-out-sim2-1212d-sil7-p35067.html?search=SIM2-1212D&&r=1

1

http://sengle.bandcamp.com

[ Dernière édition du message le 20/03/2024 à 16:34:00 ]

sample-and-hold

787

Posteur·euse AFfolé·e

Membre depuis 19 ans

10 Posté le 20/03/2024 à 18:27:48

Bon bricolage ! :mrg:

0

sengle

771

Posteur·euse AFfolé·e

Membre depuis 18 ans

11 Posté le 21/03/2024 à 11:56:52

C’est fait, et ça marche! J’obtiens bien +12v/-12V/+12V (+/- 0.25) avec le nouveau convertisseur, et le sequencer s’allume! J’ai même pu acheter la pièce au comptoir… Le site annonçait un composant de la marque Mornsun et sur place ils n’avaient plus que Phink. J’ai un peu galéré sur l’une des pattes mais ça marche.
Un grand merci à tous!

2

http://sengle.bandcamp.com

[ Dernière édition du message le 21/03/2024 à 11:59:36 ]

MissRoland

777

Posteur·euse AFfolé·e

Membre depuis 4 ans

12 Posté le 21/03/2024 à 18:42:50

Salut,
Je suis content pour toi que tu ai effectué la réparation.

Donc cela provenait du convertisseur 12v input vers (12v output ) x2 .

Etant donné que la plage de tensions d'entrée est de 10,8 → 13,2 V c.c...

Est ce que la panne est du à une surtension

Oubien est ce de l'obsolescence programmé ?

Ce qui explique le nombre élevé de revendeur chinois et autre de A1212S ...!

0

[ Dernière édition du message le 21/03/2024 à 18:43:26 ]

voracious

15

Nouvel·le AFfilié·e

Membre depuis 19 ans

13 Posté le 21/03/2024 à 18:52:25

Même si c'est résolu, je peux vous partager une petite info qui intéressera les amateurs (dont je fais partie également) de MFB en quête de réparation : la boutique Schneidersladen à Berlin propose des réparations de synthés...et pour info, le fils de Manfred Friecke lui-même y travaille ! Ils sont donc ouverts pour toute réparation sur du matos MFB. J'ai eu l'info sur place car j'y étais il y a quelques semaines. C'est assez cher (80e de l'heure, et évidemment si vous êtes en France il faut pouvoir l'envoyer), mais dans le pire des cas c'est toujours une option...

0

sengle

771

Posteur·euse AFfolé·e

Membre depuis 18 ans

14 Posté le 22/03/2024 à 10:52:11

Obsolescence programmée, c'est bien possible. Je ne pense pas lui avoir envoyé de surtension. Cela dit, 13.2 V de limite supérieure, c'est assez peu. Est-ce qu'il est possible que le courant dans mon appartement soit un peu instable et qu'un pic l'ait fait griller? Aucune idée.
Est-ce que j'ai oublié de débrancher l'urzwerg? Il se trouve que j'avais éteint tous les pas pour commencer un nouveau morceau, donc possible qu'il soit resté branché toute la nuit, pendant 10 heures environ. Ça aura peut-être suffit à achever ce composant?

Le fils de Manfred à Schneidersladen, c'est en effet bon à savoir (vu que la marque semble avoir disparu). Je rêve encore d'unTanzbär ou d'un dominion X et savoir qu'un réparateur existe est un plus...

Petite question à ceux qui ont déjà ouvert l'urzwerg: il y a un trimpot vers le centre de la carte, vers le bas. J'ai tourné la vis mais je ne constate rien de particulier. Quelqu'un sait à quoi il correspond?

0
