Sujet de la discussion Posté le 13/07/2015 à 13:31:26pb de caisson basse sur power works rs15 sun A
Bonjour, y aurait il qqun qui pourrait m'aider pour réparer mon sub.(power works rs15sub a)
les 2 satellites fonctionnent tres bien mais depuis un ti temps le caisson de basse ne sort plus rien.
quand j ai ouvert le caisson, les 2 fusibles, sur la carte des basses, etait grillé.
jai remplacer 3condo: c5 c3 c21............remplacer les fusibles....et ca repete mais cette fois que le fusible F2(t4A), lautre F1 est ok.
si qqun a des idees a me soumettre, hesiter surtout pas.
cordialement
les 2 satellites fonctionnent tres bien mais depuis un ti temps le caisson de basse ne sort plus rien.
quand j ai ouvert le caisson, les 2 fusibles, sur la carte des basses, etait grillé.
jai remplacer 3condo: c5 c3 c21............remplacer les fusibles....et ca repete mais cette fois que le fusible F2(t4A), lautre F1 est ok.
si qqun a des idees a me soumettre, hesiter surtout pas.
cordialement
- 1
- 2
Nickokat
338
Posteur·euse AFfamé·e
Membre depuis 15 ans
2 Posté le 13/07/2015 à 13:43:08
Si les fusibles petent , il y a de forte chance que tes transistors de sorties soient HS
Verifie les avec un multimètre en position diode
Verifie les avec un multimètre en position diode
0
Nicko
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
3 Posté le 13/07/2015 à 14:17:23
Ok, merci pour la réponse si vite
Je dois les dessouder avant ou pas?
Et c'est bien les transistors avec les radiateurs dessus?
Je dois les dessouder avant ou pas?
Et c'est bien les transistors avec les radiateurs dessus?
0
Nightwolf38
3105
Squatteur·euse d’AF
Membre depuis 14 ans
4 Posté le 13/07/2015 à 15:19:44
Non pas besoin de dessouder. Par contre, si ton fusible pète, il est sensé être en amont du primaire du transformateur de l'alimentation principale, peut être le transfo qui a pris un coup de chaud...
Tu as une photo de l'ensemble?
Tu as une photo de l'ensemble?
0
Lorsque l'on se cogne la tête contre un pot et que cela sonne creux, ça n'est pas forcément le pot qui est vide.
Nickokat
338
Posteur·euse AFfamé·e
Membre depuis 15 ans
5 Posté le 13/07/2015 à 16:56:26
Non les fusibles sont sur le coté secondaire .......... le transfo n'a rien !!!!
Si le fusible au primaire saute c'est a cause du court-circuit au secondaire
Pas besoin de dessouder pour verifier les transistors , si ils sont HS tu va avoir un court circuit franc sur le multimètre et la pas de doute transistors HS .
Si le fusible au primaire saute c'est a cause du court-circuit au secondaire
Pas besoin de dessouder pour verifier les transistors , si ils sont HS tu va avoir un court circuit franc sur le multimètre et la pas de doute transistors HS .
0
Nicko
[ Dernière édition du message le 13/07/2015 à 16:58:24 ]
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
6 Posté le 14/07/2015 à 08:57:10
Les transistor sont ok, pas de court circuit, le fusible de l'alimentation est ok aussi....
J'arrive pas a coller ma photo, pour vous montrer le système
J'arrive pas a coller ma photo, pour vous montrer le système
0
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
7 Posté le 14/07/2015 à 09:14:21
Faut qu'il régler les trimmers (TR1 tr2ou Tr3)au mini et peu etre remettre en route apres
Et augmenter les trimmers par la suite???
Et augmenter les trimmers par la suite???
0
Ju nad be
1602
AFicionado·a
Membre depuis 10 ans
8 Posté le 14/07/2015 à 11:04:02
J'ai commencé à en réparer un mais pas le temps pour finir pour le moment.
Les transistors sont certainement HS.
As tu essayé entre le multimètre entre le corps et les pattes? Si mes souvenirs sont bons, le corps des transistors fait office de collecteur.
Les trim servent à régler la polarisation des transistors, je crois que tu dois avoir 14mA, il faudriat que je retrouve la procédure de calibration. Si cette polarisation est mal réglée, soit ça ne marche pas, soit les transistors surchauffent. Dans le mien, doit y avoir un problème de drivers également, même avec le pot au mini, le courant reste supérieur à ce que je devrais avoir.
Les transistors sont certainement HS.
As tu essayé entre le multimètre entre le corps et les pattes? Si mes souvenirs sont bons, le corps des transistors fait office de collecteur.
Les trim servent à régler la polarisation des transistors, je crois que tu dois avoir 14mA, il faudriat que je retrouve la procédure de calibration. Si cette polarisation est mal réglée, soit ça ne marche pas, soit les transistors surchauffent. Dans le mien, doit y avoir un problème de drivers également, même avec le pot au mini, le courant reste supérieur à ce que je devrais avoir.
0
Nickokat
338
Posteur·euse AFfamé·e
Membre depuis 15 ans
9 Posté le 14/07/2015 à 13:48:32
Ne pas toucher au trimmer , re vérifie tes transistors , il y'a un surement au moins un de HS
0
Nicko
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
10 Posté le 15/07/2015 à 12:41:00
Les transistors me donne 640sur le multimètre, les 4 pareil
Et le fusible F2 grille et le F 1 ok ...???
Si ça vous dit quelquechose
Et le fusible F2 grille et le F 1 ok ...???
Si ça vous dit quelquechose
0
Nickokat
338
Posteur·euse AFfamé·e
Membre depuis 15 ans
11 Posté le 15/07/2015 à 12:59:44
As tu les connaissances pour testé un composant ?
0
Nicko
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
12 Posté le 15/07/2015 à 13:14:04
oui je sais tester un composant bien que je suis plus électricien (de metier) que électronicien.
jai mis le multimetre sur diode et sur chaque transistors, avec le radiateur dessus, il est noté :entre 630 et 680 puis 1400à 1600 en inversant de polarite.....
jai mis le multimetre sur diode et sur chaque transistors, avec le radiateur dessus, il est noté :entre 630 et 680 puis 1400à 1600 en inversant de polarite.....
0
Ju nad be
1602
AFicionado·a
Membre depuis 10 ans
13 Posté le 15/07/2015 à 13:36:07
un transistor a 3 pattes. Tu mesures ça entre quoi et quoi?
0
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
14 Posté le 15/07/2015 à 14:08:22
J'ai tester les transistor MJ a deux pattes, avec un radiateur noir dessus
Jai pas tester les transistors 3 pattes...
Tu sais comment insérér une photo dans le forum??
Jai pas tester les transistors 3 pattes...
Tu sais comment insérér une photo dans le forum??
0
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
15 Posté le 15/07/2015 à 14:10:23
Sinon c'est vrai je sait pas comment tester un transistor 3 pattes, comment on fait les gars? Avec un multimètre ou bien??
0
Ju nad be
1602
AFicionado·a
Membre depuis 10 ans
16 Posté le 15/07/2015 à 14:19:55
http://www.onsemi.com/pub_link/Collateral/MJ11012-D.PDF
multi en mode diode entre chaque paire de pattes pour identifier les court-circuit. es miens, c'était entre collecteur et émetteur. la 3eme patte (collecteur) est le boitier.
multi en mode diode entre chaque paire de pattes pour identifier les court-circuit. es miens, c'était entre collecteur et émetteur. la 3eme patte (collecteur) est le boitier.
0
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
17 Posté le 23/07/2015 à 15:20:50
slt, desole du retard,je suis de retour, trop de taf en ce moment
,, trankil mais bon
bon alors ca fonctionne tjs pas, je vien de reessayé et le Fusible F2 grille , le fusible F1 tjs ok.
vous me conseille quoi alors de tester les gros transisors MJ ou les petit noir a 3 pattes.
Sini y a pas un auter condo a remplacer, c'est plus cool ca
merci
bon alors ca fonctionne tjs pas, je vien de reessayé et le Fusible F2 grille , le fusible F1 tjs ok.
vous me conseille quoi alors de tester les gros transisors MJ ou les petit noir a 3 pattes.
Sini y a pas un auter condo a remplacer, c'est plus cool ca
merci
0
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
18 Posté le 28/07/2015 à 15:57:41
J ai pu acheter que 2 MJ10115, pour les MJ10116, faut attendre car rupture de stock et il savent pas qd il vont être livré....
Est ce que je peu toujours souder ces 2 MJ et laisser les autres en place?
Ou bien j attend , le temps que je trouve ces 2 MJ manquants?
Si j essaie comme ca, est ce que mes 2 nouveau MJ vont griller?
Est ce que je peu toujours souder ces 2 MJ et laisser les autres en place?
Ou bien j attend , le temps que je trouve ces 2 MJ manquants?
Si j essaie comme ca, est ce que mes 2 nouveau MJ vont griller?
0
michel.29
3345
Squatteur·euse d’AF
Membre depuis 16 ans
19 Posté le 28/07/2015 à 22:45:31
un photo des cartes des amplis ?
mais si j'ai bien compris c'est la même base que le Lucas1000
vérifie non seulement les MJ de l'ampli du boomer mais aussi les "drivers" , 2 transistors qui attaquent les bases des MJ( 4 au total)
cet ampli est constitué de 2 amplis bridgés par construction
je trouve bizarre de voir une série de HK et clones cramer leurs amplis
refroidisement trop juste ?
il serait assez facile de changer le ventilo pour plus puissant
ou certains en demandent trop dans le grave ?
un lien à étudier
https://www.sonelec-musique.com/electronique_bases_verification_composant.html
mais si j'ai bien compris c'est la même base que le Lucas1000
vérifie non seulement les MJ de l'ampli du boomer mais aussi les "drivers" , 2 transistors qui attaquent les bases des MJ( 4 au total)
cet ampli est constitué de 2 amplis bridgés par construction
je trouve bizarre de voir une série de HK et clones cramer leurs amplis
refroidisement trop juste ?
il serait assez facile de changer le ventilo pour plus puissant
ou certains en demandent trop dans le grave ?
un lien à étudier
https://www.sonelec-musique.com/electronique_bases_verification_composant.html
0
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
20 Posté le 31/07/2015 à 11:05:30
Je vien de mettre des photos du sub, faut aller dans mon profil, puis photos....
0
Ju nad be
1602
AFicionado·a
Membre depuis 10 ans
21 Posté le 31/07/2015 à 11:28:09
moi je suis emmerdé, j'ai foiré les vis pour démonter le module...plus qu'à bosser dans une position inconfortable...
0
Fabri Zio
29
Nouvel·le AFfilié·e
Membre depuis 10 ans
22 Posté le 28/04/2016 à 12:29:03
Nickel, ça fonctionne super, merci à tous pour vos conseils
0
niconico103
63
Posteur·euse AFfranchi·e
Membre depuis 21 ans
23 Posté le 07/06/2018 à 17:06:54
Salut Fabri Zio.
J'ai le même problème, tu as changé les transistors de puissance?
J'ai le même problème, tu as changé les transistors de puissance?
0
Mearomain
11
Nouvel·le AFfilié·e
Membre depuis 7 ans
24 Posté le 25/01/2021 à 12:13:49
Bonjour a tous je me permets de vous contacter j'ai un problème différents sur mon sub le son et très faible au niveau des satellites et pas de basse vous avez une petite idée vous ? Merci
0
Clément Moriceau
2
Nouvel·le AFfilié·e
Membre depuis 1 an
25 Posté le 15/02/2024 à 18:08:00
Bonjour à tous,

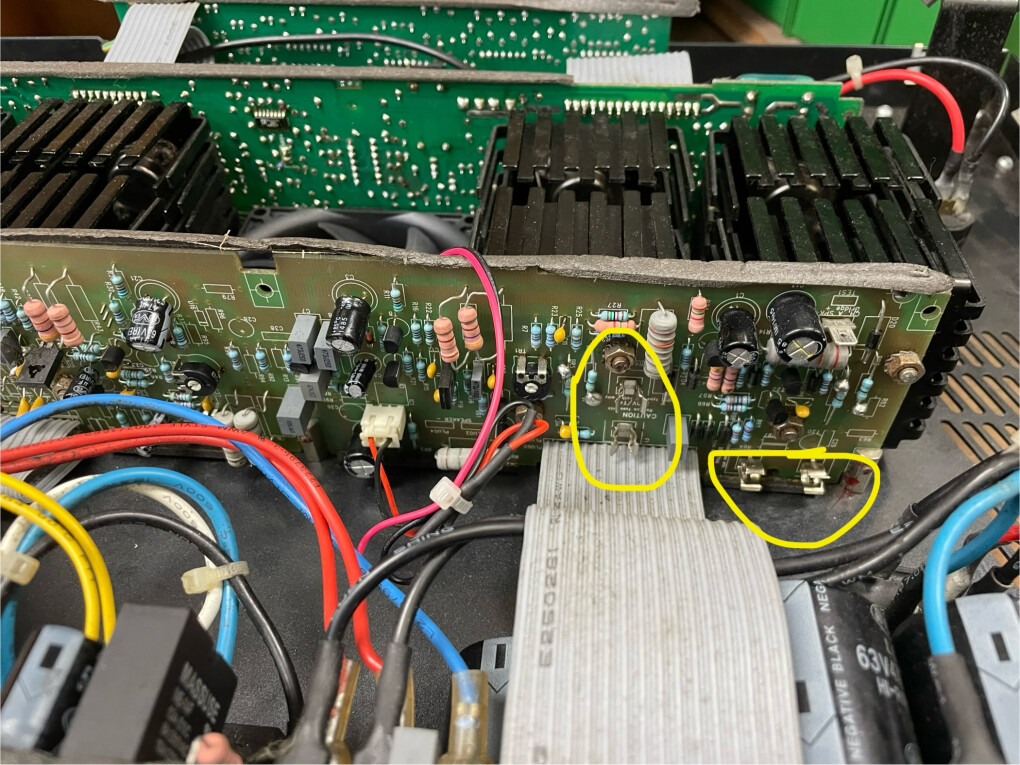

J’ai également le même problème sur mon Power Works RS 15 SUB A :
Les 2 fusibles T4 230V grillent des que je remet la puissance sur la carte des basses (fonctionnait bien avant sans aucune modif)
Sauriez vous d’ou cela pourrait venir ?
Merci pour tout


J’ai également le même problème sur mon Power Works RS 15 SUB A :
Les 2 fusibles T4 230V grillent des que je remet la puissance sur la carte des basses (fonctionnait bien avant sans aucune modif)
Sauriez vous d’ou cela pourrait venir ?
Merci pour tout
