Construction d'une MCU board Tauntek

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

Sujet de la discussion Posté le 16/10/2024 à 21:31:22

Bonjour,

Je crée ce sujet car je vais me lancer dans la construction d'un projet TAUNTEK de carte mère de Poly 61.
http://www.tauntek.com/Poly61newKLM.htm
Bob Grieb m'a gentillement envoyé les fichiers nécessaires à la fabrication de cette carte, je vais commander des PCB et sourcer les parts puis je construirai la carte. Il m'a envoyé un document qui détaille les vérifications de voltage à faire à la première mise sous tension, puis les réglages de calibration de la carte, cela semble accessible à un newbie appliqué donc je vais me lancer.

Ohm.studio.ohm m'a proposé de flasher le PIC de la carte et va aussi en construire une.
Vu que le minimum de commande est de 5 PCB pour le site JLCPCB qui m'a été recommandé par Bob Grieb, il restera 3 PCB.

Donc si ça intéresse quelqu'un de se joindre à nous, qu'il le dise maintenant, ou qu'il se taise à jamais :clin:

Plus sérieusement, je vais commencer à voir pour les parts mais il faut compter entre 10 et 20 euros le PCB selon combien on en commande, environ 80/100 euros de composants, et c'est à peu près tout ?

Le plus gauche des guitaristes gaucher....

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

51 Posté le 05/03/2025 à 20:02:32

Il pourrait mettre un Paypal pour se faire un peu rémunérer quand même… je vais regarder sur son site.
J’ai commandé les IC qui me manquaient de mon côté, je vais bientôt attaquer la fabrication 🙏

0

Le plus gauche des guitaristes gaucher....

sechouille

666

Posteur·euse AFfolé·e

Membre depuis 13 ans

52 Posté le 05/03/2025 à 21:56:10

Si tu commandes les eproms (upgrade de firmware) via untergeek, en Allemagne, Rob touche un petit quelque chose. En tout cas c'est ce qui est indiqué sur leur site.
Je pense qu'ils flash les eproms à la demande....mais rien de plus !!!

1

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

53 Posté le 06/03/2025 à 06:46:41

Merci Sechouille.
concernant la construction de la carte est-ce qu’il y a des conseils ou des bonnes pratiques pour sa réalisation ?
J’ai commencé à regarder le sac de composants de Mouser, je commence par quoi ? Les supports IC ? Les résistances ? Si vous avez des tips de construction je suis preneur 🙏

0

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 06/03/2025 à 06:47:47 ]

ohm.studi.ohm

419

Posteur·euse AFfamé·e

Membre depuis 22 ans

54 Posté le 06/03/2025 à 07:14:29

Comme je l’écrivais plus haut dans le sujet

Citation :

Le mieux est de commencer par peupler les résistances puis les condensateurs puis les supports de circuits intégrés et enfin les broches des connecteurs.
Ensuite bien faire comme indiqué dans le fichier «initial power up » à savoir ne pas insérer les circuits intégrés dans leur support, vérifier la résistance entre la masse et les 3 broches de tensions sur le connecteur CNB25 (supérieure à 1k ohm) carte débranchée puis câbler l’alimentation et régler la tension 5.12v avec la résistance variable.
Ensuite on peuple tous les chipsets et rebranche le tout et ça doit fonctionner.
Il vaut mieux charger les sons d’origine par sysex pour avoir une base de jeu.

C’est toujours plus facile de commencer par les composants les moins hauts.

1

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

55 Posté le 06/03/2025 à 08:01:01

Ah cool merci de ta réponse 👍

0

Le plus gauche des guitaristes gaucher....

sechouille

666

Posteur·euse AFfolé·e

Membre depuis 13 ans

56 Posté le 06/03/2025 à 20:40:50

1er proto, sur contrôleur STEREOPING, pour valider le bon positionnement des paramètres

1

sechouille

666

Posteur·euse AFfolé·e

Membre depuis 13 ans

57 Posté le 06/03/2025 à 21:00:39

1

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

58 Posté le 06/03/2025 à 22:16:46

Trop cool

0

Le plus gauche des guitaristes gaucher....

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

59 Posté le 09/03/2025 à 16:46:46

Bon j’ai bien avancé, il me reste les connecteurs mais faut démonter le synthé, je vais peut-être en profiter pour changer les boutons, je ferai ça au prochain épisode 😅

1

Le plus gauche des guitaristes gaucher....

alphatruc

1051

AFicionado·a

Membre depuis 16 ans

60 Posté le 11/03/2025 à 13:32:46

x

Hors sujet :

J'admire votre capacité de retour dans le passé, la première chose que j'ai pensé en voyant tout cela c'est "ah que j'aurai aimé a l'époque avoir cette possibilité plus fluide sur mon poly61M". Mais je n'ai certainement pas votre patience (j'ai déjà du mal a donner a réparer mon poly61M a un pote réparateur / pile a coulée sur la carte / pourtant j'adore cet appareil mais j'ai trop peur du verdict pfff allez comprendre). Encore bravo a vous

0

Tamburini & Liberatore

[ Dernière édition du message le 11/03/2025 à 13:35:13 ]

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

61 Posté le 11/03/2025 à 20:25:06

J’avoue que je me suis laissé prendre au jeu, au départ j’ai réparé ma carte où la pile avait coulé, elle est fonctionnelle à 98 % mais je lorgnais sur des clones qui existent pour 250 euros approximativement… En même temps je voulais pas mettre trop de thunes dans le synthé, ça faisait partie du kiff de départ de le réparer a pas cher… du coup quand j’ai vu ce clone DIY je me suis lancé. Ça prend du temps bien sûr, mais je suis content d’apprendre des nouvelles choses, même si ça reste du bricolage…
On verra bien si j’arrive à une nouvelle carte fonctionnelle avec MIDI et tout :bave:

0

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 11/03/2025 à 20:25:36 ]

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

62 Posté le 06/04/2025 à 19:16:20

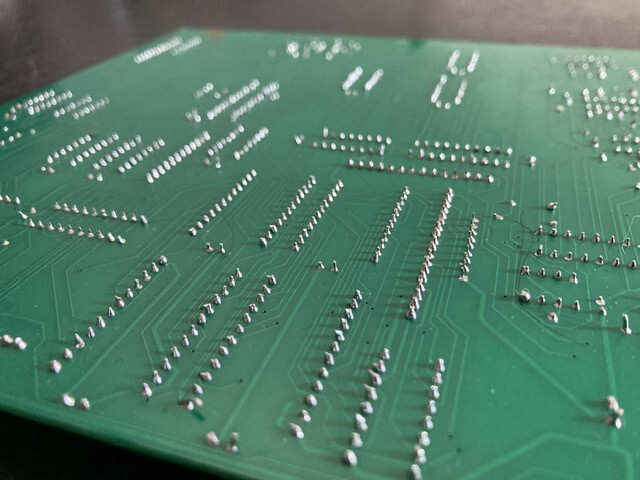

Cet après-midi j’avais un peu de temps, je me suis pris par la main et j’ai fini de câbler les connecteurs, fait la calibration de la carte, et mis les IC….
Et bien ça maaaaarche 😍😍😍
Pas eu le temps de tester dans les détails, mais certaines fonctions, qui marchaient à moitié avec la réparation de ma carte originale, fonctionnent maintenant, comme la led de l’arpègiateur 😊

Next time je démonterai le PCB avant pour changer les switches récalcitrants, et j’en profiterai pour faire le câblage de l’interface MIDI :bravo:

2

Le plus gauche des guitaristes gaucher....

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

63 Posté le 11/04/2025 à 14:43:15

Du coup ce WE je pense fabriquer le cable MIDI...
J'y connais rien non plus en programmation, mais je suis en train de bidouiller un éditeur WEB avec Chat GPT, si ç'est fonctionnel je l'hébergerai...

1

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 11/04/2025 à 15:14:06 ]

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

64 Posté le 11/04/2025 à 15:39:43

x

Hors sujet :

C'est dingue quand même Chat GPT...

0

Le plus gauche des guitaristes gaucher....

alphatruc

1051

AFicionado·a

Membre depuis 16 ans

65 Posté le 12/04/2025 à 13:27:48

0

Tamburini & Liberatore

Beatless

14296

Drogué·e à l’AFéine

Membre depuis 21 ans

66 Posté le 12/04/2025 à 14:17:51

Super PP ! :bravo2:

Avec quel app/logiciel/site tu as conçu ça? :noidea:

0

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

67 Posté le 12/04/2025 à 16:30:12

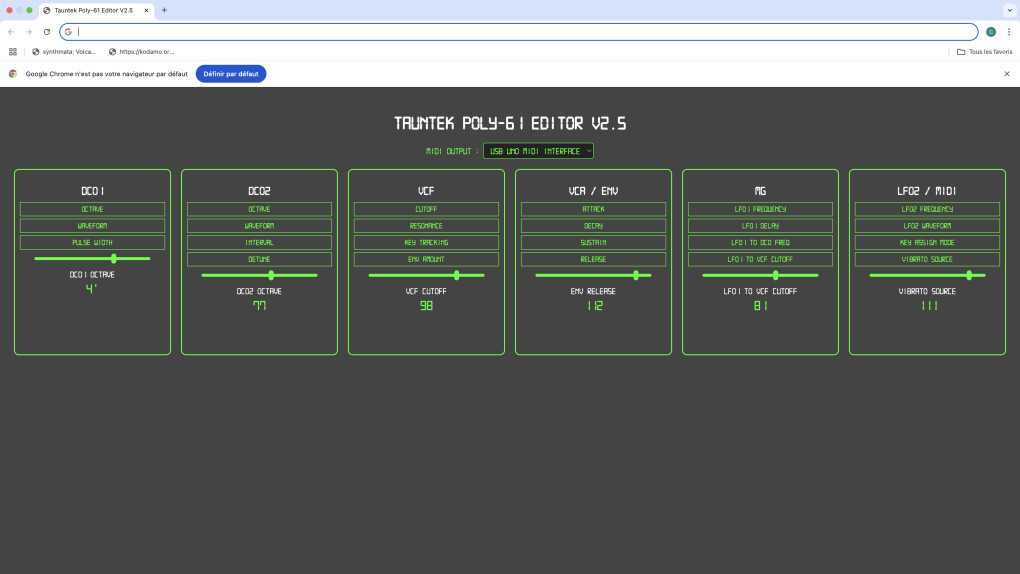

Salut, alors je pense que c'est un truc Java, en fait j'ai décrit le programme que je voulais à Chat GPT, et après pas mal d'aller-retours et des tests sur CTRL, j'ai vu que le plus facile pour moi c'était de lui demander de faire une petite appli Web pour cChrome, vu que Chrome gère le MIDI. Donc au fur et à mesure, je décris ce que je veux et Chat GPT m'envoie le code que je colle dans Text Edit, ça donne 3 fichiers index, script et style, auquel j'ai joint la police Digit 7 pour le coté vintage.

Je suis en train de tester ça marche pas trop mal, j'ai fait ça en deux heures hier, pour arriver à une version à peu près fonctionnelle. J'avais pas encore installé la partie MIDI du Poly61, j'avais juste testé que le CC 74 (Cutoff) soit transmis, en l'envoyant sur un autre synthé... Comme le Poly61 peut maintenant être commandé entièrement en CC, c'est pas trop compliqué de concevoir un petit panel pour l'éditer..

Tout à l'heure j'ai cablé le MIDI du Poly61, alors le MIDI IN fonctionne mais pas le OUT, j'ai dû intervertir des fils ou foirer mon connecteur...
Par contre le petit programme commande bien le synthé ça c'est cool...

Je le ferai évoluer et une fois fonctionnel à 100 % je le filerai à Rob GRIEG si ça le branche

Pour l'instant je m'arrête là, mon POLY61 est quand même bien fonctionnel, je vais me pencher sur le MIDI dans les semaine qui viennent et si j'arrive à le faire fonctionner correctement je me planquerai peut-être une petite interface MIDI USB à l'intérieur, il y a beaucoup de place au niveau du flanc gauche, comme ça je ferai juste un petit trou pour un connecteur USBC... J'en profiterai pour changer les switches du panel avant...

Sinon au niveau son, il sonne sympa ce POLY61, et le LFO 2 est bienvenu, ainsi que les formes d'onde supplémentaires. J'ai l'impression que les voix sont mieux étagées et que je n'ai plus la saturation que j'avais parfois sur les DCOs... Je pense que mon ancienne carte avait encore des petites pannes... En tout cas très content d'avoir fabriqué cette carte :bave:

2

Le plus gauche des guitaristes gaucher....

Beatless

14296

Drogué·e à l’AFéine

Membre depuis 21 ans

68 Posté le 12/04/2025 à 18:04:54

Merci pour l'info du truc java appli web pondu par le Chat GPT. 😊👍

0

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

.: Odon Quelconque :.

11693

Drogué·e à l’AFéine

Membre depuis 23 ans

69 Posté le 14/04/2025 à 12:37:17

Joli travail. :bravo:

Appli stockée dans un document HTML/JS/CSS qui tourne en local dans le navigateur, sans serveur donc = Javascript, tirant profit de l'API Web MIDI.

https://webaudio.github.io/web-midi-api/

Pour ceux qui utilisent le navigateur Edge de Microsoft, CoPilot y est intégré et utilisable sans compte.
En quelques prompts successifs, on obtient très rapidement des résultats exploitables même sans connaissances particulièrement avancées en programmation.
Logique puisque Microsoft a racheté et pompe tout le contenu de Github.

1

« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)

[ Dernière édition du message le 14/04/2025 à 12:39:41 ]

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

70 Posté le 14/04/2025 à 13:30:19

Merci, c’est exactement ca, Java et compagnie, ca donne envie de s’y mettre vraiment pour comprendre le la gage html

C’est terrible ces petites applis… du coup j’en ai fait une autre un peu plus chiadée pour mon Mask 1, ça marche pas mal.
Je vais retravailler l’appli du Poly 61, en plus ca devrait être facile d’ajouter une section gestion de patches vu qu’il envoie chaque patch en CC.

Sinon tu t’y connais un peu ? Parce que du coup j’ai essayé de faire un petit éditeur pour mon DX7, avec juste des macros pour tweaker des presets, et Chat GPT galère avec les Sysex… de ce que j’ai compris, il y a une histoire d’autorisation pour envoyer recevoir des sysex, c’est plus sensible que juste des control change et du coup ça bloque dans Chrome…

0

Le plus gauche des guitaristes gaucher....

.: Odon Quelconque :.

11693

Drogué·e à l’AFéine

Membre depuis 23 ans

71 Posté le 14/04/2025 à 18:31:46

Javascript. C'est le langage de programmation du web, pas Java (même si in fine on peut générer des interfaces web avec). :clin:

https://www.w3schools.com/js/js_intro.asp

Pour les SysEx, ça doit fonctionner puisque de plus en plus de fabricants proposent des interfaces Web MIDI pour gérer et mettre à jour leurs matériels (Sonicware, Novation, Retrokits, etc). Apparemment ça se déclare dans la page :


navigator.requestMIDIAccess({sysex:t})

Après, vu la complexité des formats System Exclusive propriétaires, surtout sur les machines anciennes, ça me paraît ambitieux d'en faire avec une IA, sauf à retoucher le code derrière.

0

« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

72 Posté le 14/04/2025 à 18:42:13

Ouais ben je suis ambitieux :mrg:

« Les ambitieux, ca ose tout, c’est même à ca qu’on les reconnait » comment ça c’est pas la bonne citation :clin:

Bah écoute je vais déjà faire les deux petits progammes en CC, c’est déjà inespéré pour mes maigres compétences, et surtout y’a pas d’équivalent…
Et je vais quand même creuser à l’occase le truc du Sysex, même si j’y arrive pas je vais apprendre des trucs. Après y’a déjà ce qui faut en éditeurs pour le DX7.

Je vais lire tes liens merci beaucoup 😊

1

Le plus gauche des guitaristes gaucher....

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

73 Posté le 14/04/2025 à 18:48:18

x

Hors sujet :

Après j’ai aussi l’impression que Chat GPT me balade un peu parfois. Genre il veut m’envoyer des Sysex en plusieurs copier-coller il me dit que c’est un trop gros fichier…
Il me dit qu’il m’envoie un zip puis il m’avoue qu’il ne peut pas le faire, etc…
Une fois je lui ai demandé des templates pour Logic Pro, il me dit ok, me fait mariner pendant de mes plombes prétextant un problème technique puis il m’avoue qu’il ne peut pas le faire…

1

Le plus gauche des guitaristes gaucher....

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

74 Posté le 16/04/2025 à 09:39:57

C'est les vacances, il pleut, on s'ennuie...
Du coup je rebosse sur l'éditeur ça avance

Ca commence à être un peu plus joli

3

Le plus gauche des guitaristes gaucher....

petit professeur

4173

Squatteur·euse d’AF

Membre depuis 16 ans

75 Posté le 17/04/2025 à 20:05:53

Bon j'avance doucement

3

Le plus gauche des guitaristes gaucher....
