Construction d'une MCU board Tauntek

  • 83 réponses
  • 9 participants
  • 3 215 vues
  • 12 followers
Sujet de la discussion Construction d'une MCU board Tauntek
Bonjour,

Je crée ce sujet car je vais me lancer dans la construction d'un projet TAUNTEK de carte mère de Poly 61.
http://www.tauntek.com/Poly61newKLM.htm
Bob Grieb m'a gentillement envoyé les fichiers nécessaires à la fabrication de cette carte, je vais commander des PCB et sourcer les parts puis je construirai la carte. Il m'a envoyé un document qui détaille les vérifications de voltage à faire à la première mise sous tension, puis les réglages de calibration de la carte, cela semble accessible à un newbie appliqué donc je vais me lancer.

Ohm.studio.ohm m'a proposé de flasher le PIC de la carte et va aussi en construire une.
Vu que le minimum de commande est de 5 PCB pour le site JLCPCB qui m'a été recommandé par Bob Grieb, il restera 3 PCB.

Donc si ça intéresse quelqu'un de se joindre à nous, qu'il le dise maintenant, ou qu'il se taise à jamais :clin:

Plus sérieusement, je vais commencer à voir pour les parts mais il faut compter entre 10 et 20 euros le PCB selon combien on en commande, environ 80/100 euros de composants, et c'est à peu près tout ?



Le plus gauche des guitaristes gaucher....

2
Alors les PCB sont déjà en cours d'expédition, ils trainent pas chez JLCPCB :8O:
La semaine prochaine Ohm.studio.ohm va sourcer les composants, il restera plus qu'à jouer du fer à souder :bave::bave::bave:

Le plus gauche des guitaristes gaucher....

3

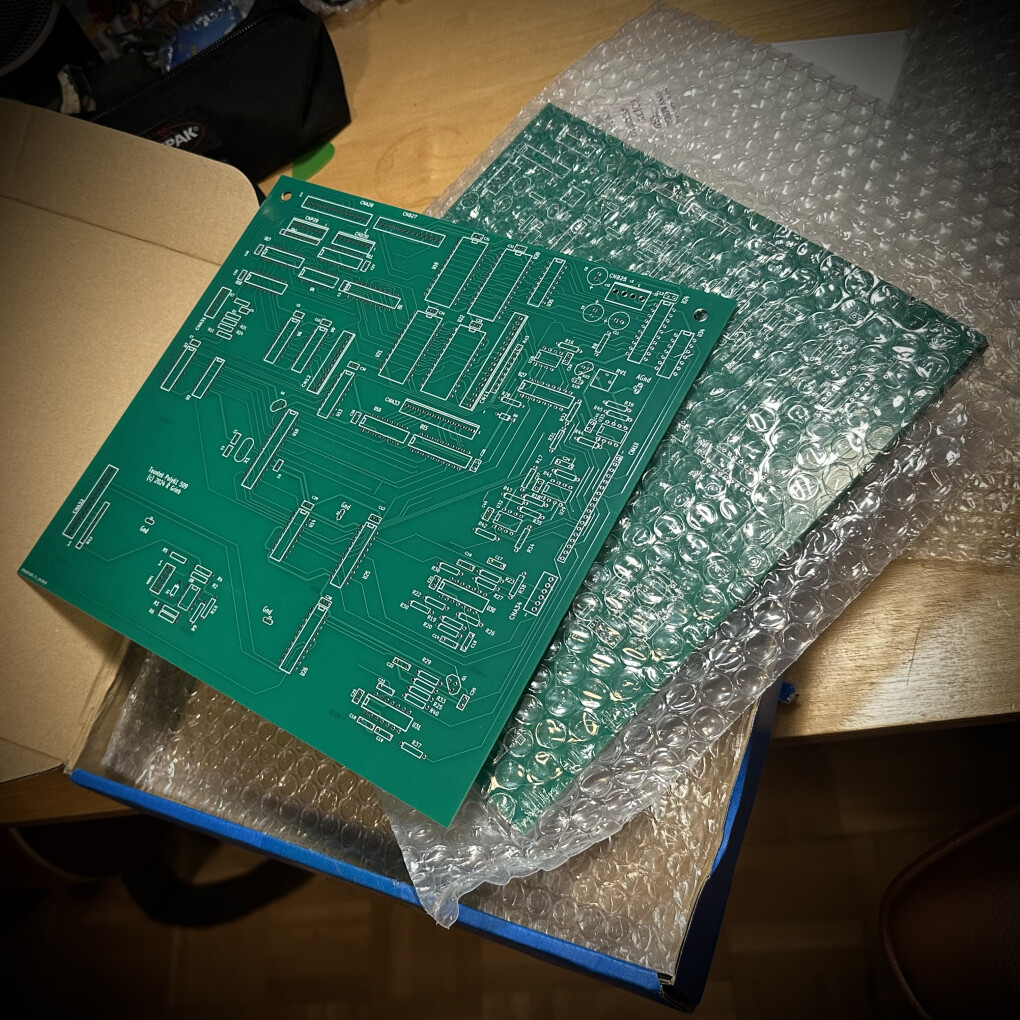

PCB bien reçus, du coup on va commencer à en fabriquer deux, une carte chacun. Si quelqu’un veut se lancer pour son Poly 61 en tout il y en a 5 :bravo:6254071.jpeg

Le plus gauche des guitaristes gaucher....

4
Salut

je suis de la partie !
si tu veux on peux faire une commande groupée pour les pièces et la prog des pics..

je peux aussi fournir documents et infos concernant ce synthé que je commence à bien connaître (c'est le 4ème que je restaure entièrement - actuellement un P61M)
:clin:

Les DAW vous apprennent à mieux programmer, mais ils ne vous apprendront pas à mieux jouer de votre instrument, en aucun cas.......

[ Dernière édition du message le 29/10/2024 à 16:15:53 ]

5
Du coup c’est trop tard pour les composants, j’ai passée une commande (pour 2 kits donc) chez Mouser.
Mais je pourrais programmer le PIC si on me l’envoie.
J’ai passé commande également des 2 connecteurs FFC pour les nappes CN10 et CN34 (de memoire), 18 pin et 6 pin.
Ceux là j’en ai plusieurs donc ça peut aller avec le pcb déjà.
Les autres composants c’est standard à part les 4x timer qu’il faut trouver d’occasion, sur eBay par exemple.
6
c'est déjà bien, je t'ai envoyé un mp

Les DAW vous apprennent à mieux programmer, mais ils ne vous apprendront pas à mieux jouer de votre instrument, en aucun cas.......

7
Yes salut Luigi, je pars pour 15j mais à mon retour je pourrai t’envoyer un PCB :bravo:
Preneur de tips pour restaurer ce sympathique synthé, le mien était en super état cosmétique mais la carte CPU était rongée, je suis arrivé à la restaurer comme tu l’as peut-être lu, mais j’avoue que je lorgnais sur une carte clone ou une interface MIDI, cette carte fait les deux :)
Sinon j’ai acheté des switches Omron que j’offrirai a mon Poly61 pour son petit Noël.
T’as fait quoi sur les tiens ?

Le plus gauche des guitaristes gaucher....

8
salut
alors sur le dernier que j'ai refait, j'ai du tout reprendre, un boulot monstre..

- ébénisterie complète car l'ancienne était voilée
- recapage complet
- carte Cpu bouffée aussi par l'acide, après énormément de boulot j'ai réussi à la faire fonctionner une ou 2 fois parfaitement, mais il restait encore quelques merdes donc j'ai fini par en acheter une neuve, j'ai gardé l'ancienne pour la finir un jour ou je serais plus que motivé :lol:
- du coup j'ai quand même déporté l'accu de la nouvelle Cpu board
- étalonnage complet
- ajout d'un contrôle sur la partie bender avec 2 potards pour le cutoff et la résonance
- re-programmation de l'eprom midi pour avoir la réception sur un canal prédéfini, ce qui évite le mode omni bien chiant d'origine - l'astuce est sur le site de Tauntek d'ailleurs mais si vous voulez je peux mettre à disposition les fichiers .bin ou l'url de Tauntek (pour ceux qui ont la version M)
- adaptation d'une carte voice Rev1 recapée (KLM-476 + auxiliary board KLM-478) - perso j'ai toujours préfèré le son de celle ci, mais on entend plus de bruit numérique sur une attaque.. donc pour le moment j'ai remis la 508

des tips oui il y en a :
la plus importante c'est bien sûr les contacts claviers, à nettoyer à la gomme ou à remplacer - pour info j'ai trouvé un kit complet sur Ali-E.. pour 55€..
2ème point très important les connecteurs sont sources de faux contacts, surtout au niveau de la Cpu board quand celle ci a subie des dommages de l'acide, ils sont oxydés et souvent détendus, il faut donc soit les remplacer ou les redresser, souvent tous les contacts du synthé sont à redresser, perso je les ai tous fait comme ça pas un bug !
pour la manip je repousse le picot de chaque contact dans le connecteur avec une petite tige métallique - y'a un certain doigté à avoir car il ne faut pas aller trop loin..
vérifier aussi la continuité des nappes rigides montées, synthé hors tension
déporter l'accu
bien placer les câbles des 2 connecteurs de la Cpu board qui sont derrière, ceux qui butent sur la carcasse, souvent ils sont maltraités par l'ouverture/fermeture du capot et cela créé des faux contacts
je crois avoir tout dit mais j'ai du en oublier..

j'ai pas encore lu toute ta réparation mais à première vue t'avais pas trop de dégâts sur la Cpu board, comparé à la mienne par ex. !
oui avec cette nouvelle carte c'est le top, et une chose très intéressante, si je me plante pas le pitch et la modwheel sont pris en charge en midi, parfait pour faire une automation
des switches Omron, pour le clavier !?

j’attends ton retour pas de soucis :clin:

Les DAW vous apprennent à mieux programmer, mais ils ne vous apprendront pas à mieux jouer de votre instrument, en aucun cas.......

[ Dernière édition du message le 30/10/2024 à 00:03:50 ]

9
Ah ouais ça fait du taf !
Non les switches OMRON c'est pour les boutons de programmation en face avant. Le clavier fonctionne, j'ai un peu démonté les contacts, visuellement ils ont l'air neufs en plus, ils n'ont pas morflé.
Oui, moi la carte n'avait pas trop pris, finalement c'était une seule grosse coulure, je pense que les pannes venaient plus des connecteurs PH2 oxydés qui tombaient en poussière que des IC's que j'ai remplacé. Mais du coup j'ai appris à les refaire c'était cool.

On se recontacte après les 15 novembre :)

Le plus gauche des guitaristes gaucher....

10
Tiens en parlant de conseils réparation sur ce synthétiseur il faut absolument remplacer le condensateur de sécurité RIFA (film métal) qui est branché sur l’interrupteur on/off (via la platine). Ils finissent tous par littéralement partir en fumée avec une bonne odeur de plastique brûlée et un synthétiseur qui s’allume tous seul.
Si vos Poly 61 en sont encore équipés jetez un œil dessus, il y a de fortes chances qu’il soit déjà fissuré.
Si votre Poly 61 est branché sur le secteur en permanence il finira par lâcher.
On retrouve ces RIFA dans d’autres equipements de l’époque fin 70 début 80, chez Korg (Stage Echo) et Yamah (Dx7) et chez les italiens. Jamais vu sur du Roland en revanche.
Il faut le remplacer par un condensateur mkp X2 de même valeur. Il faut absolument qu’il s’agit d’un X2, condensateur de sécurité.
On peut aussi s’en passer, il est là surtout pour éviter un arc électrique à la mise sous tension et protéger l’interrupteur.
11
Ah c’est bon à savoir 👍
x
Hors sujet :
Petit hors sujet j’ai son descendant le DW6000, son afficheur alpha numérique rouge a une fluctuation régulière très légère mais visible de luminosité, ça peut être dû à une alim fatiguée ? Il marche nickel sinon, il a la pile et les switches neufs et il semble en parfait état visuel au niveau de ses composants…

Le plus gauche des guitaristes gaucher....

12
Il faudrait vérifier les condensateurs chimiques autour de l’afficheur ou du contrôleur de celui ci, ainsi que les pistes (continuité, soudure froide etc), je ne pense pas que cela provienne d’un problème global d’alimentation.

[ Dernière édition du message le 02/11/2024 à 15:32:46 ]

13
Carte fabriquée aujourd’hui et tout fonctionne du premier coup.
Rien de compliqué. Le mieux est de commencer par peupler les résistances puis les condensateurs puis les supports de circuits intégrés et enfin les broches des connecteurs.
Ensuite bien faire comme indiqué dans le fichier «initial power up » à savoir ne pas insérer les circuits intégrés dans leur support, vérifier la résistance entre la masse et les 3 broches de tensions sur le connecteur CNB25 (supérieure à 1k ohm) carte débranchée puis câbler l’alimentation et régler la tension 5.12v avec la résistance variable.
Ensuite on peuple tous les chipsets et rebranche le tout et ça doit fonctionner.
Il vaut mieux charger les sons d’origine par sysex pour avoir une base de jeu.
Je vais faire un preset sur ma BCR2000 pour le contrôler en CC et je ferais une vidéo.
Ça permettra de le comparer à cet autre analo DCO que je viens également d’upgrader avec le firmware Tauntek:

[ Dernière édition du message le 05/11/2024 à 23:02:15 ]

14
15
Ah cool trop bien merci du retour 👍
Me tarde de fabriquer la mienne, je suis pas chez moi jusqu’au 15, je ferai ça à mon retour :bravo:

Le plus gauche des guitaristes gaucher....

16
Quels sont les paramètres qui peuvent être contrôlés en CC avec cet upgrade ?
17
Citation de sechouille :
Quels sont les paramètres qui peuvent être contrôlés en CC avec cet upgrade ?


Tous, plus les nouvelles fonctions (second LFO, forme d’ondes supplémentaires du DCO2, des LFO, désactivation du DCO1, mode d’arpeggiateur aléatoire, synchro midi etc)
18
Cool, c'est bizance !
Ça met KO le kit midi CHD Electroservis que j'ai sur mon Poly 61.
En plus le fait de pouvoir contrôler tous les paramètres en temps réel apporte un PLUS au fonctionnement du Poly 61.
Je n'avais pas percuté, jusqu'à présent, tout ce qu'offrait cet upgrade
19
Oui c’est une sacrée modification, et l’augmentation des valeurs des paramètres est aussi bienvenue.
Bon du coup l’édition avec les boutons est plus fastidieuse lorsque les valeurs vont de 0 a 100.
20
Trop fort TAUNTEK, il a également amélioré la résolution des paramètres...il y a moins d'effets d'escalier au changement de certains paramètres alors ?
21
x
Hors sujet :
@Sechouille je suis pas chez moi jusqu’au 15, on en reparle après, mais je te garde une carte au chaud 🤙

Le plus gauche des guitaristes gaucher....

22
Cool, merci :mrg:
23
ci joint la page vers le projet proposé par Rob Grieb avec l'une a coté de l'autre la carte mère d'origine et celle de substitution

http://tauntek.com/Poly61newKLM.htm
24
Citation de ohm.studi.ohm :
Carte fabriquée aujourd’hui et tout fonctionne du premier coup.
Rien de compliqué. Le mieux est de commencer par peupler les résistances puis les condensateurs puis les supports de circuits intégrés et enfin les broches des connecteurs.
Ensuite bien faire comme indiqué dans le fichier «initial power up » à savoir ne pas insérer les circuits intégrés dans leur support, vérifier la résistance entre la masse et les 3 broches de tensions sur le connecteur CNB25 (supérieure à 1k ohm) carte débranchée puis câbler l’alimentation et régler la tension 5.12v avec la résistance variable.
Ensuite on peuple tous les chipsets et rebranche le tout et ça doit fonctionner.
Il vaut mieux charger les sons d’origine par sysex pour avoir une base de jeu.
Je vais faire un preset sur ma BCR2000 pour le contrôler en CC et je ferais une vidéo.
Ça permettra de le comparer à cet autre analo DCO que je viens également d’upgrader avec le firmware Tauntek:



haa ça c'est une bonne nouvelle !

Les DAW vous apprennent à mieux programmer, mais ils ne vous apprendront pas à mieux jouer de votre instrument, en aucun cas.......

25
Citation de ohm.studi.ohm :
Oui c’est une sacrée modification, et l’augmentation des valeurs des paramètres est aussi bienvenue.
Bon du coup l’édition avec les boutons est plus fastidieuse lorsque les valeurs vont de 0 a 100.


j'étais tombé sur une modif pour substituer le + - du Poly 61 par un simple encodeur et quelques résistances
je n'ai pas eu assez de détails sur le schéma donc je n'ai pas pu le faire fonctionner correctement
ce serait un ajout judicieux qui irait bien avec l'augmentation des valeurs ici !

j'ai vu passé une autre bidouille pour implanter des ajustables multi-tours à la place des résistances sur la carte voice, afin de tuner ou détuner les voix, ce qui pourrait rendre le son un peu plus vivant :bave:

Les DAW vous apprennent à mieux programmer, mais ils ne vous apprendront pas à mieux jouer de votre instrument, en aucun cas.......

[ Dernière édition du message le 10/11/2024 à 15:31:51 ]
