Astuce : Multitimbralité du NM avec une guitare-MIDI

Par Spawn-X le 15/09/2016 - (Confirmé)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Clavia Nord Modular
Photos
1/191
Clavia Nord Modular
< Tous les tutoriels & astuces

OK, les Nord Modular sont des synthés, plutôt utilisés par... des claviéristes. Mais, faut pas croire, nous autres guitaristes adeptes de la Guitare-synthé/MIDI, on y a droit aussi!!

Le problème réside chez nous dans le fait qu'un système de guitar-Synth/MIDI peut fonctionner essentiellement selon deux modes:

Mode Mono Canal: Les 6 cordes de la guitare émettent toutes sur un unique canal MIDI librement paramétrable par l'utilisateur.

Mode Multi Canal: Chaque corde de la guitare émet sur un canal MIDI différent selon le choix de l'utilisateur.



Dans le premier cas, auun problème, on se débrouille pour faire coincider le canal de réception du Nord Modular avec celui de la guitare. Dans cas, on limite alors radicalement les possibilités du Nord Modular puisqu'il dispose de 4 slots susceptibles de générer chacun au moins un son différent. Mais ça fonctionne dès lors qu'on n'a besoin de ne jouer qu'un seul son de synthé à la fois...



Sauf que... quand on acquiert un Nord Modular, c'est à priori pour en tirer la substantifique moelle, et donc, pour exploiter son plein potentiel multitimbral.



Il s'agit donc d'utiliser une fonction de split telle qu'on l'utiliserait pour piloter plusieurs sons depuis un unique clavier maître dont on aurait découpé le clavier en plusieurs zones.



Sur la guitare-MIDI, chaque corde du mode Multi-Canal correspond donc à chacune des différentes zones du split.



Pour ça, il faut utiliser un module nommé "NoteZone".

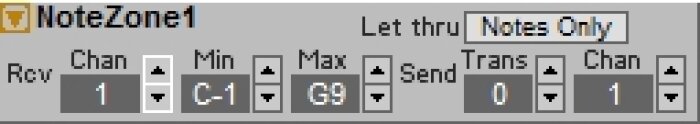

ScreenShot

 Ce module premet de filtrer les données MIDI reçues en fonction du canal et d'une fourchette de notes (de la plus grave à la plus aigue) pour en permettre à la fois la transposition et le routage vers un autre canal que celui d'origine (donc vers le monde extérieur au NM), ou bien, vers le slot de notre choix (donc interne au NM).



Pour simplifier la compréhension, partons du principe que notre guitare émet ses signaux MIDI de la manière suivante:

Corde Mi grave = Canal 6

Corde La = Canal 5

Corde Ré = Canal 4

Corde Sol = Canal 3

Corde Si = Canal 2

Corde Mi aigue = Canal 1



De même, considérons que le Nord Modular réçoit ses données MIDI de la manière suivante:

Global Channel = Canal 7

Slot A = Canal 1

Slot B = Canal 2

Slot C = Canal 3

Slot D = Canal 4

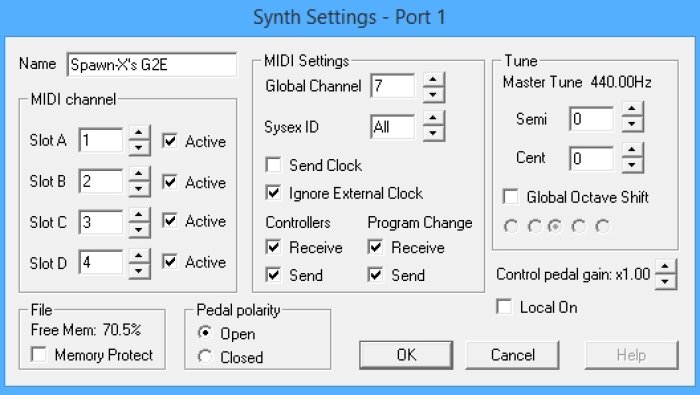

ScreenShot1

ATTENTION!!! Le canal Global doit impérativement être réglé sur un canal différent de ceux utilisés par les cordes. C'est la raison pour laquelle dans cet exemple, la valeur de ce paramètre est réglée à 7 et non 5 ou 6. LEs 6 premiers canaux étant ici occupés par les 6 cordes de la guitare, il convient donc de régler le Global Channel sur une valeur de 7 à 16.

Si vous vous intéressez à ce tutoriel, vous savez en principe à quoi sert ce canal "Global", mais si ce n'est pas le cas, sachez simplement que ce canal permet entre autre de rappeller une performance de votre choix depuis un contrôleur MIDI tel qu'un pédalier de contrôle.



Il va de soi qu'il ne s'agit que d'exemples et que vous êtes libres de configurer vos machines différemment, mais faites alors attention à en tenir compte en lisant ce qui suit.



Imaginons que nous souhaitions piloter depuis les cordes Mi grave (Canal#6) et La (#5) un son Bass Lead programmé sur le Slot B (#2), un son de type Tubular Bells situé sur le Slot C (#3) à partir des cordes Si (#2) et Mi aigue (#1), et un son type String Pad sur le Slot D (#4) à partir des cordes Ré (#4) et Sol (#3).

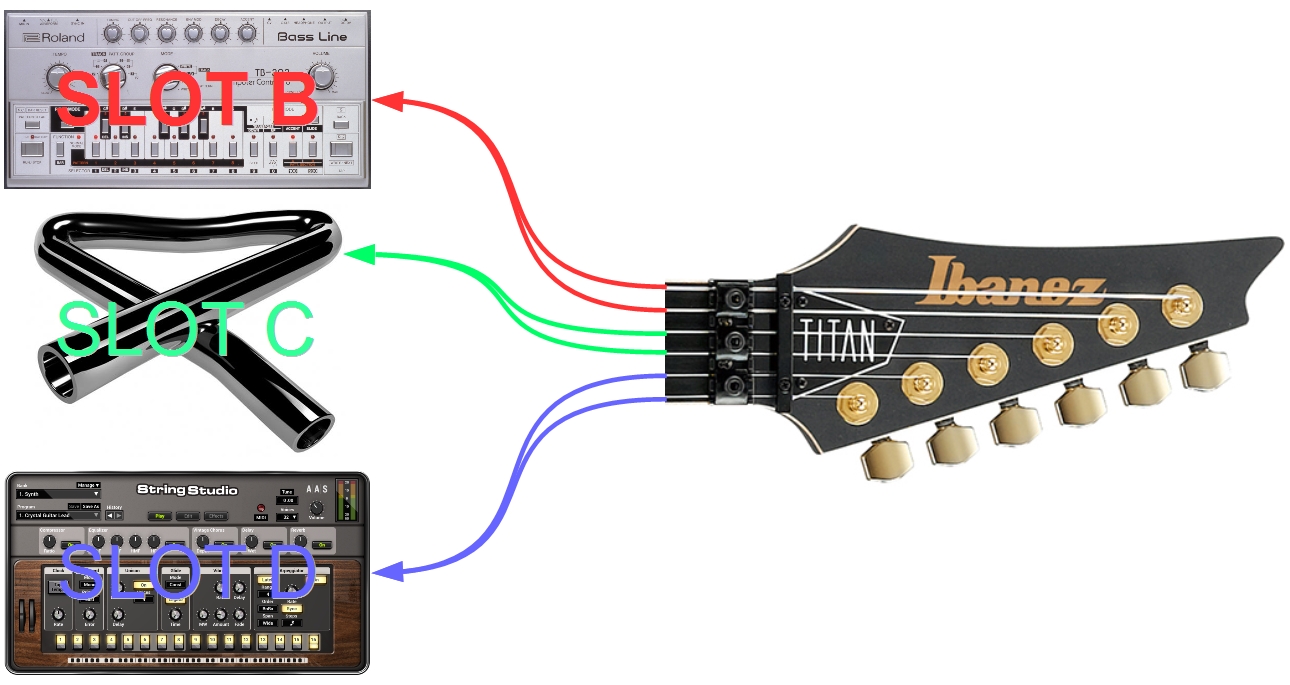

Path

Sans rien programmer de particulier à l'aide du fameux module NoteZone, on va se retrouver avec les cordes Mi grave, La, et Mi aigue qui ne généreront aucun son, cependant que la corde Si fera sonner un son de Bass Lead, la corde Sol un son de Tubular Bells, et la corde Ré un son String Pad... Pas exactement ce qu'on espère...



Pour régler ce problème, il suffit d'utiliser la configuration suivante:

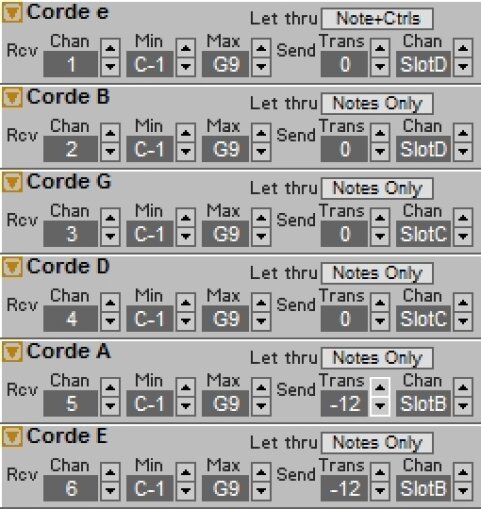

Le Split

 Chaque module se charge de réceptionner les signaux MIDI de chaque corde selon son canal via le champ "Rcv Chan".

Le champ "Send Chan" permet de diriger ces signaux reçus vers le slot contenant le son qu'on souhaite lui assigner.

Les deux modules inférieurs utilise par ailleurs une transposition à l'octave inférieur grace au champ "Send Trans".

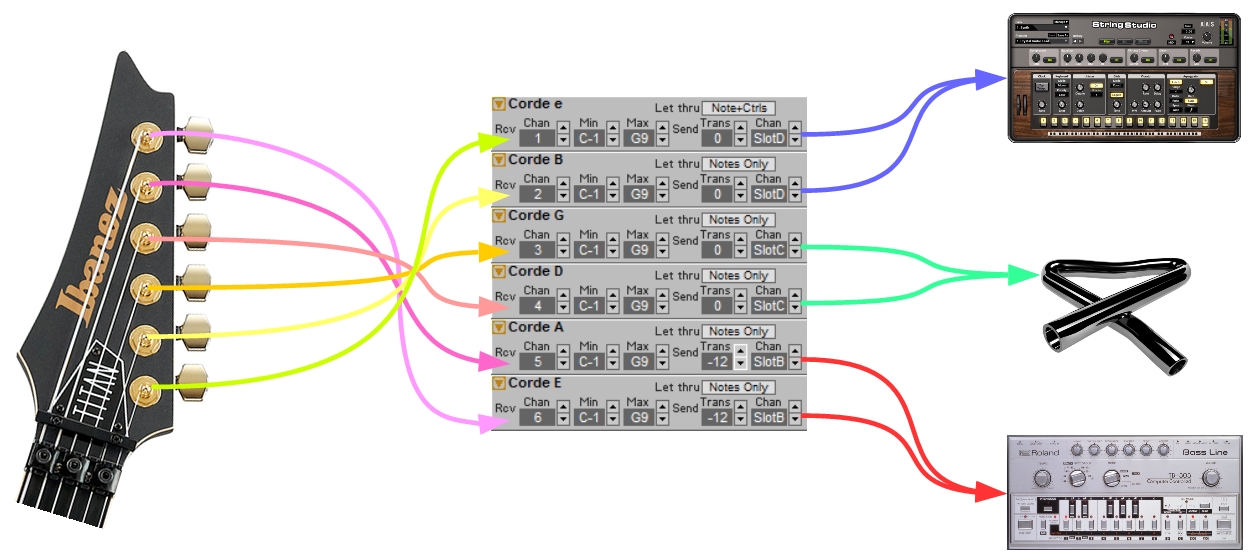

Split final



Les champ "Rcv Min" et "Rcv Max" peuvent permettre de choisir une plage de notes de votre choix. Dans le cas présent, cela n'a pas d'utilité particulière, mais ces deux champs peuvent permettre, par exemple, d'ajouter des zones de splits supplémentaires en fonction de la hauteur des notes sur le manche de la guitare. On peut ainsi imaginer de piloter 4, 8, 12 sons différents selon la corde, et la hauteur sur cette corde. Les aptitudes polyphoniques et multitimbrales des Nord Modular n'étant plus à prouver, on imagine aisément les possibilités que cela offre... aux guitaristes... et aux autres ;op...



On peut également imaginer de construire des patchs générant différents sons de drums et grâce à cette technique, assigner différentes notes d'un clavier (ou d'une guitare-MIDI donc) à chaque son du drum-kit.



Le bouton "Let Thru" situé au dessus des champs "Send" permet en outre de choisir si le module se charge de transofrmer/retransmettre uniquement les notes "Notes Only" ou les notes ET les contrôles (pitch-bend, Aftertouch, etc...) "Note+Ctrls".



Enjoy, and be mad!!!
