Sujet Écran Oled HS
- 13 réponses
- 3 participants
- 290 vues
- 3 followers
![BounceBaby BounceBaby](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
BounceBaby
176
![176 posts au compteur 176 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 7 ans
Sujet de la discussion Posté le 08/09/2024 à 14:52:59Écran Oled HS
Salut à tous l’écran Oled des oscillos ne s’allume plus j’ai bien les formes d’ondes en rouge en dessous mais plus d’écran
Quelqu’un a une idée de ce que ça peut être ?![6199279.jpg 6199279.jpg](https://medias.audiofanzine.com/img/pictures/normal/6/1/6199279.jpg?fm=pjpg&w=1020&fit=max&s=31b111be67405c0de70e8d6dfac37b8d)
Quelqu’un a une idée de ce que ça peut être ?
![6199279.jpg 6199279.jpg](https://medias.audiofanzine.com/img/pictures/normal/6/1/6199279.jpg?fm=pjpg&w=1020&fit=max&s=31b111be67405c0de70e8d6dfac37b8d)
Bounce Baby Bounce
- 1
- 2
![brain.. dead brain.. dead](https://img.audiofanzine.com/img/user/avatar/3/2/323574.jpg?w=40&h=40&fm=pjpg&s=85ccb782906e85d63dd54e5716ae281b)
brain.. dead
780
![780 posts au compteur 780 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/5.png)
Posteur·euse AFfolé·e
Membre depuis 17 ans
2 Posté le 08/09/2024 à 20:51:18
Si il est guaranti, renvois le
Si non ouvre le pour voir si la nappe ou autre n’est pas debrancher
Si tu a remarquer des defauts avant la panne cela peut etre un indice pour dire qu’il est mort et la il faudra le changer
Tu devra ouvrir de toute maniére , donc ouvre avant de commander quoi que ce soit
Apres essaye de trouver la ref de l’ecran mais attention pas la ref de korg car il ne fabrique pas d’ecran donc il faut trouver la ref de ce type d’ecran car korg te le vendront surement 10× voir 100× ce que çela coûte
Reguarde sur aliexpress il y’a plein de composant et d’ecran , beaucoup de reparateur commande les composant la bas
Ex: ecran mpc5000 par mpc stuff 350€
Tu le reçoit tu enleve l’autocollant akai et il y’a d’inscrit tc6964c (pas sur de la ref exact)
Le meme ecran avec cette ref sur aliexpresse ou autre coute 20 a 25€ max avec le transport
Mais ce petit ecran doit ce trouver autour de 3 a 10€ max avec l’envois
Si non ouvre le pour voir si la nappe ou autre n’est pas debrancher
Si tu a remarquer des defauts avant la panne cela peut etre un indice pour dire qu’il est mort et la il faudra le changer
Tu devra ouvrir de toute maniére , donc ouvre avant de commander quoi que ce soit
Apres essaye de trouver la ref de l’ecran mais attention pas la ref de korg car il ne fabrique pas d’ecran donc il faut trouver la ref de ce type d’ecran car korg te le vendront surement 10× voir 100× ce que çela coûte
Reguarde sur aliexpress il y’a plein de composant et d’ecran , beaucoup de reparateur commande les composant la bas
Ex: ecran mpc5000 par mpc stuff 350€
Tu le reçoit tu enleve l’autocollant akai et il y’a d’inscrit tc6964c (pas sur de la ref exact)
Le meme ecran avec cette ref sur aliexpresse ou autre coute 20 a 25€ max avec le transport
Mais ce petit ecran doit ce trouver autour de 3 a 10€ max avec l’envois
![captain.cookie captain.cookie](https://img.audiofanzine.com/img/user/avatar/1/5/15705.jpg?w=40&h=40&fm=pjpg&s=85f856b0a417fd0d9e9497bfe54959a0)
captain.cookie
336
![336 posts au compteur 336 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/4.png)
Posteur·euse AFfamé·e
Membre depuis 21 ans
3 Posté le 08/09/2024 à 21:01:23
Salut,
Il doit y avoir les références dans le Service Manual du KingKorg.
A vérifier, mais je pense que c'est : VGM128064A6W01
Je lis qu'il y a aussi un Mode Test, qui certainement permet de tester les affichages OLED :
Press the power switch for more than 1 second while holding down the 3 switches [favorites], [page -], and [strings]
Fred
Il doit y avoir les références dans le Service Manual du KingKorg.
A vérifier, mais je pense que c'est : VGM128064A6W01
Je lis qu'il y a aussi un Mode Test, qui certainement permet de tester les affichages OLED :
Press the power switch for more than 1 second while holding down the 3 switches [favorites], [page -], and [strings]
Fred
![BounceBaby BounceBaby](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
BounceBaby
176
![176 posts au compteur 176 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 7 ans
4 Posté le 08/09/2024 à 22:38:24
Merci pour votre réactivité les gars je regarde ça demain 😉
Bounce Baby Bounce
![BounceBaby BounceBaby](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
BounceBaby
176
![176 posts au compteur 176 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 7 ans
5 Posté le 09/09/2024 à 11:30:13
![6200245.jpeg 6200245.jpeg](https://medias.audiofanzine.com/img/pictures/normal/6/2/6200245.jpeg?fm=pjpg&w=1020&fit=max&s=775490ba18202df3f61176e971cffd87)

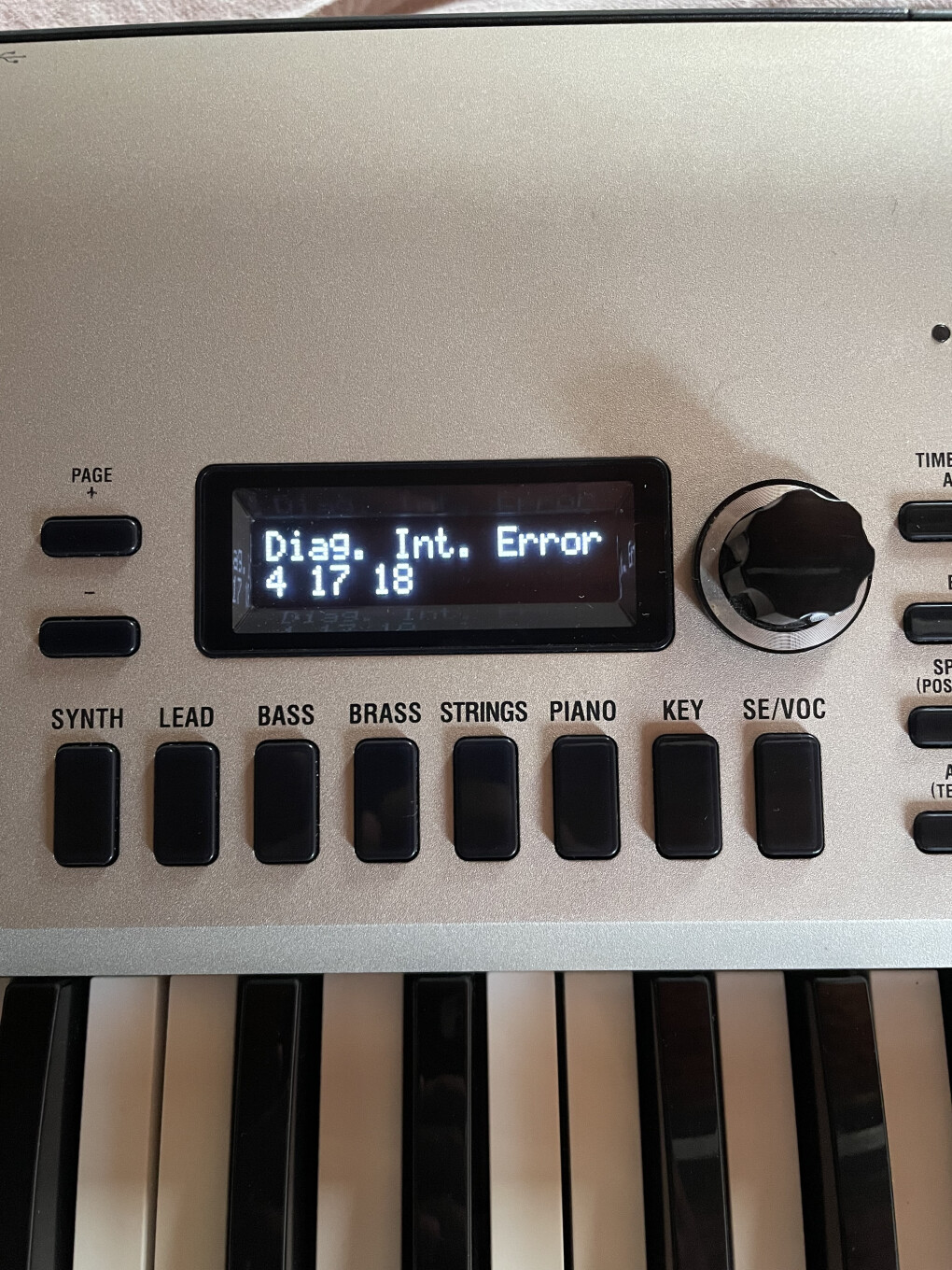

J’ai suivi la manipulation que Fred m’a recommandé et j’ai bel et bien un message d’erreur
Bounce Baby Bounce
[ Dernière édition du message le 09/09/2024 à 11:31:15 ]
![captain.cookie captain.cookie](https://img.audiofanzine.com/img/user/avatar/1/5/15705.jpg?w=40&h=40&fm=pjpg&s=85f856b0a417fd0d9e9497bfe54959a0)
captain.cookie
336
![336 posts au compteur 336 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/4.png)
Posteur·euse AFfamé·e
Membre depuis 21 ans
6 Posté le 09/09/2024 à 11:56:45
Citation de BounceBaby :
J’ai suivi la manipulation que Fred m’a recommandé et j’ai bel et bien un message d’erreur
Je suppose que tu as déjà téléchargé le service manual pour aller glaner des infos. Sinon, c'est ici : https://www.synthxl.com/wp-content/uploads/2021/10/KORG-KINGKORG-Service-Manual.pdf
Fred
![BounceBaby BounceBaby](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
BounceBaby
176
![176 posts au compteur 176 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 7 ans
7 Posté le 09/09/2024 à 12:40:16
Oui déjà regardé le service manual
Merci à toi pour le lien,

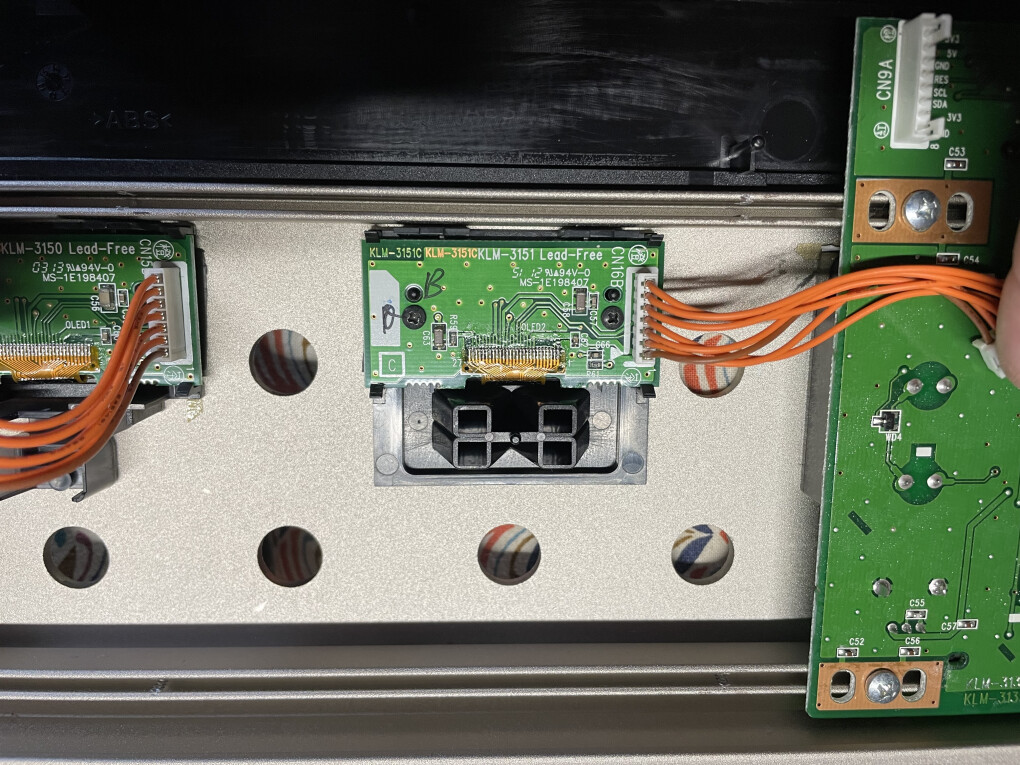

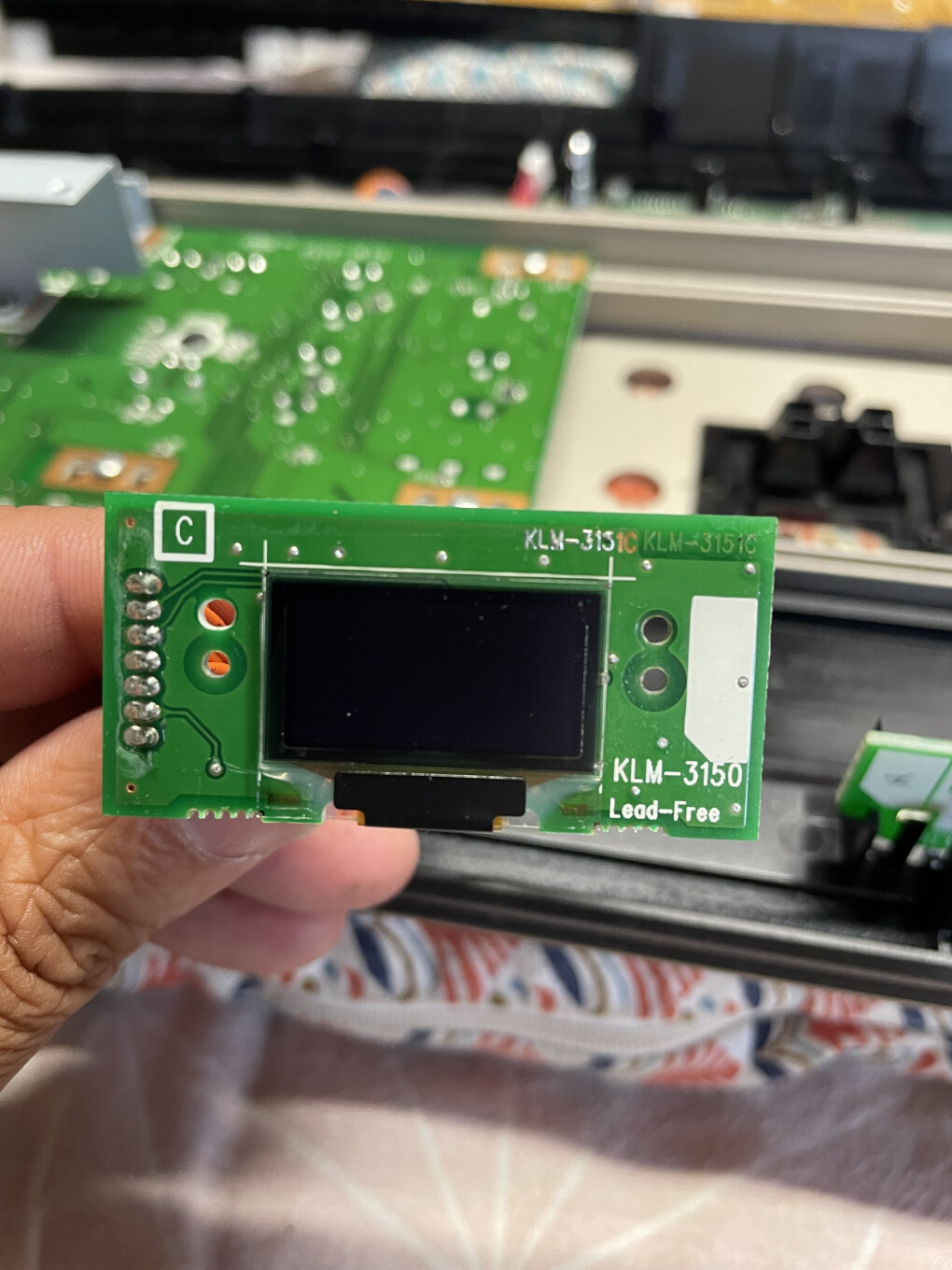

il me semble que l’écran est indissociable de la board j’ai démonté et vérifié la référence impossible à trouver sur le net![6200336.jpeg 6200336.jpeg](https://medias.audiofanzine.com/img/pictures/normal/6/2/6200336.jpeg?fm=pjpg&w=1020&fit=max&s=6248d03ce95db8e5513fe7ca99a3b373)
![6200337.jpeg 6200337.jpeg](https://medias.audiofanzine.com/img/pictures/normal/6/2/6200337.jpeg?fm=pjpg&w=1020&fit=max&s=e8ac51067f25120b83deda5d33189ead)
Merci à toi pour le lien,
il me semble que l’écran est indissociable de la board j’ai démonté et vérifié la référence impossible à trouver sur le net
![6200336.jpeg 6200336.jpeg](https://medias.audiofanzine.com/img/pictures/normal/6/2/6200336.jpeg?fm=pjpg&w=1020&fit=max&s=6248d03ce95db8e5513fe7ca99a3b373)
![6200337.jpeg 6200337.jpeg](https://medias.audiofanzine.com/img/pictures/normal/6/2/6200337.jpeg?fm=pjpg&w=1020&fit=max&s=e8ac51067f25120b83deda5d33189ead)
Bounce Baby Bounce
![BounceBaby BounceBaby](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
BounceBaby
176
![176 posts au compteur 176 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 7 ans
8 Posté le 09/09/2024 à 12:51:35
![6200358.jpeg 6200358.jpeg](https://medias.audiofanzine.com/img/pictures/normal/6/2/6200358.jpeg?fm=pjpg&w=1020&fit=max&s=7ba732dbb399dd453bbfbb33c4b9b7e0)

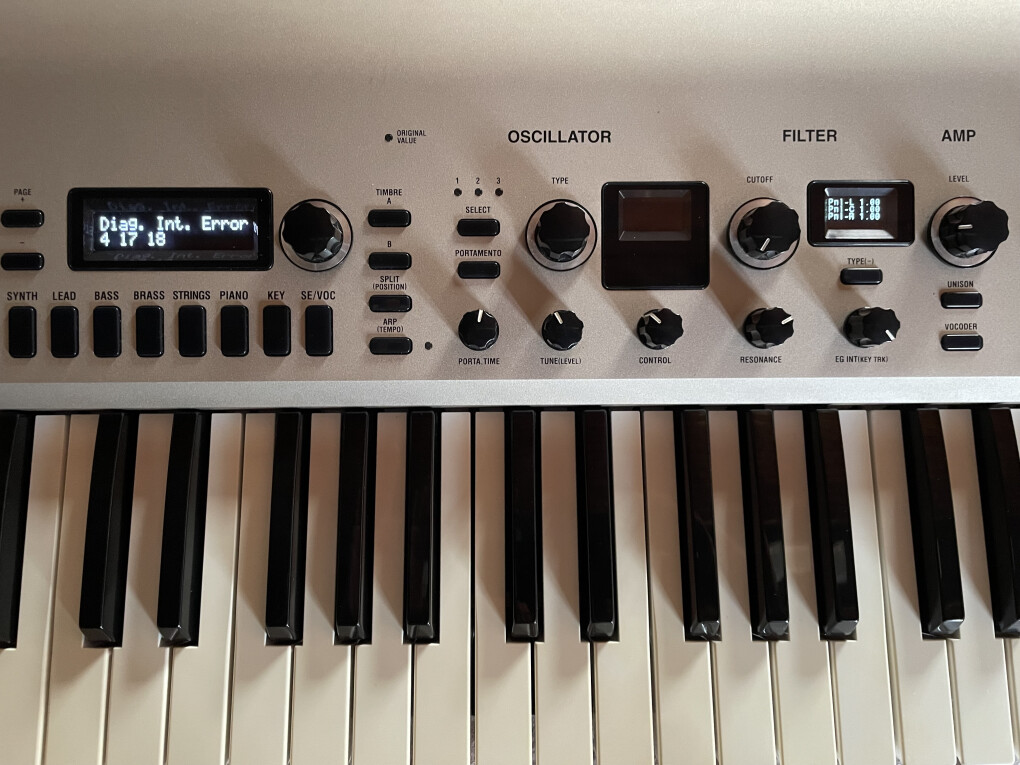

Sur cette photo on voit que rien ne s’affiche lors du diagnostic donc j’en conclus que l’ecran oled est HS.
Et pourtant le diag me donne des codes erreur qui n’ont rien à voir
-Flash user
-Usb
-Midi
Bizarre balthazar
Bounce Baby Bounce
![captain.cookie captain.cookie](https://img.audiofanzine.com/img/user/avatar/1/5/15705.jpg?w=40&h=40&fm=pjpg&s=85f856b0a417fd0d9e9497bfe54959a0)
captain.cookie
336
![336 posts au compteur 336 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/4.png)
Posteur·euse AFfamé·e
Membre depuis 21 ans
9 Posté le 09/09/2024 à 14:04:23

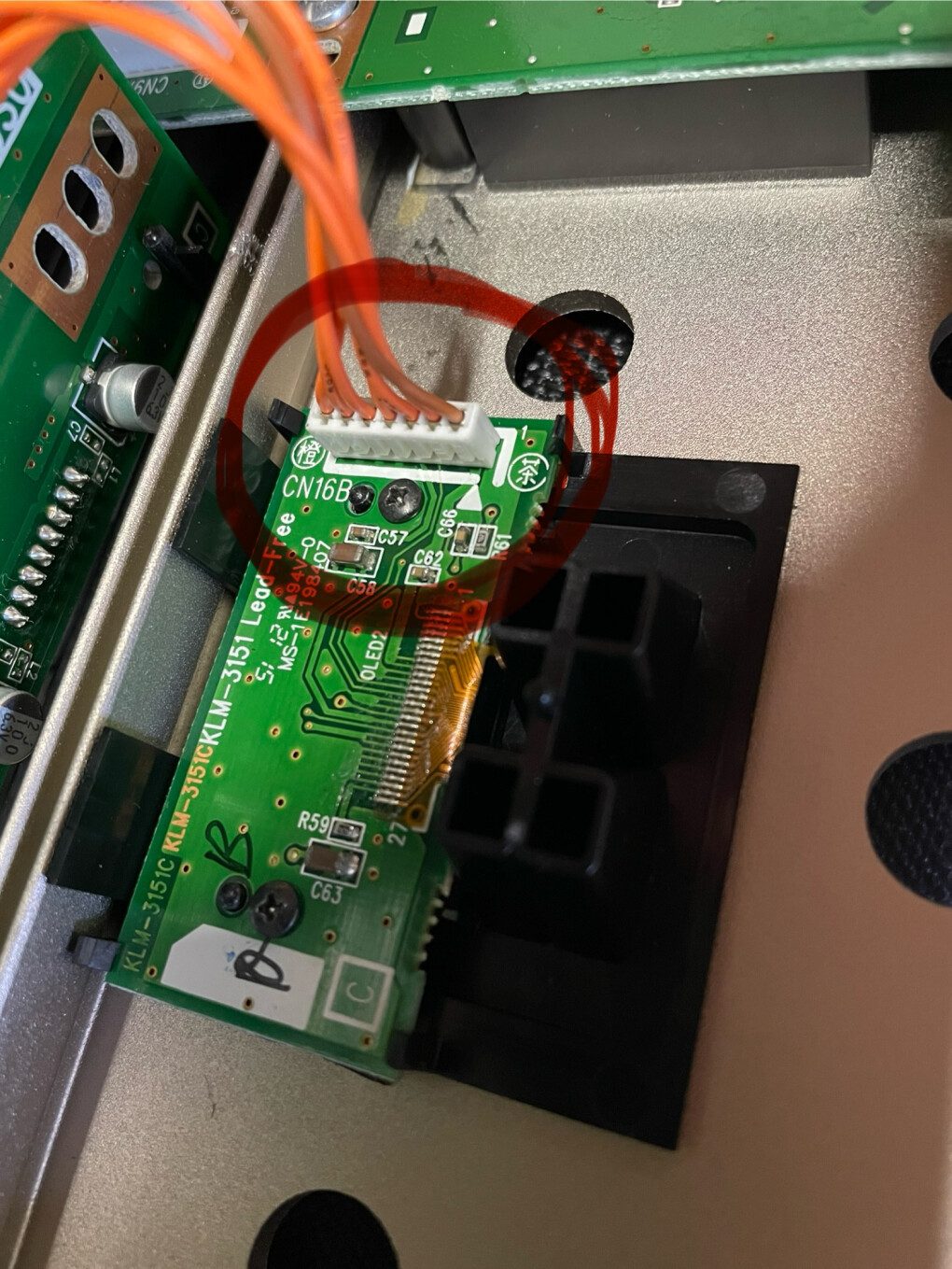

Tu as déjà échangé les câbles de l'alim, histoire de voir si c'est bien le PCB qui est en cause et pas le cable d'alim ?
Ensuite, à voir de plus près si il est possible de désouder et d'enlever le display pour le remplacer.
Vient ensuite la chasse aux afficheurs avec la même référence (Visionox : VGM128064A6W01, https://www.elecok.com/data_sheet/71284/VGM128064A6W01_0.96%22_PM_OLED_OLED_for_Visionox(EN).pdf) ou un autre compatible.
Fred
Ensuite, à voir de plus près si il est possible de désouder et d'enlever le display pour le remplacer.
Vient ensuite la chasse aux afficheurs avec la même référence (Visionox : VGM128064A6W01, https://www.elecok.com/data_sheet/71284/VGM128064A6W01_0.96%22_PM_OLED_OLED_for_Visionox(EN).pdf) ou un autre compatible.
Fred
![BounceBaby BounceBaby](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
BounceBaby
176
![176 posts au compteur 176 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 7 ans
10 Posté le 09/09/2024 à 14:34:08
Citation de captain.cookie :
Tu as déjà échangé les câbles de l'alim, histoire de voir si c'est bien le PCB qui est en cause et pas le cable d'alim ?
Ensuite, à voir de plus près si il est possible de désouder et d'enlever le display pour le remplacer.
Vient ensuite la chasse aux afficheurs avec la même référence (Visionox : VGM128064A6W01, https://www.elecok.com/data_sheet/71284/VGM128064A6W01_0.96%22_PM_OLED_OLED_for_Visionox(EN).pdf) ou un autre compatible.
Fred
L’alimentation externe du Synthé ?
Ou la connectique qui relie la carte au pcb ?
Tu penses que l’alim peut être la cause de se genre de dysfonctionnement
Impossible de dessouder le display il est beaucoup trop petit et fragile
Bounce Baby Bounce
[ Dernière édition du message le 09/09/2024 à 14:41:25 ]
