Mon Wavestation se refait une beauté

  • 48 réponses
  • 8 participants
  • 1 226 vues
  • 11 followers
Mon Wavestation se refait une beauté
#1
Bonjour à tous,

Je crée un petit sujet pour discuter de la maintenance d’un Wavestation première version.


Ce synthé me faisait rêver ado, et j’ai eu l’opportunité d’en trouver un à côté de chez moi à petit prix 🤩 en très bon état apparent, à part bien sûr le backlight qui ne fonctionnait pas….

Le plus gauche des guitaristes gaucher....

signaler
#2
J’ai profité de l’expérience que j’ai eu sur mon SY 77, pour voir si l’écran était compatible. A priori oui, essai avec l’ancien écran du SY. Puis je mettrai le même écran à savoir un BuyDisplay 240x64.


Ça a l’air compatible, normal vu qu’à l’époque Korg utilisait la technologie Yamaha ☺️

Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
  • J’adore
2 réactions
  • .: Odon Quelconque :.
  • Push-Pull
#3

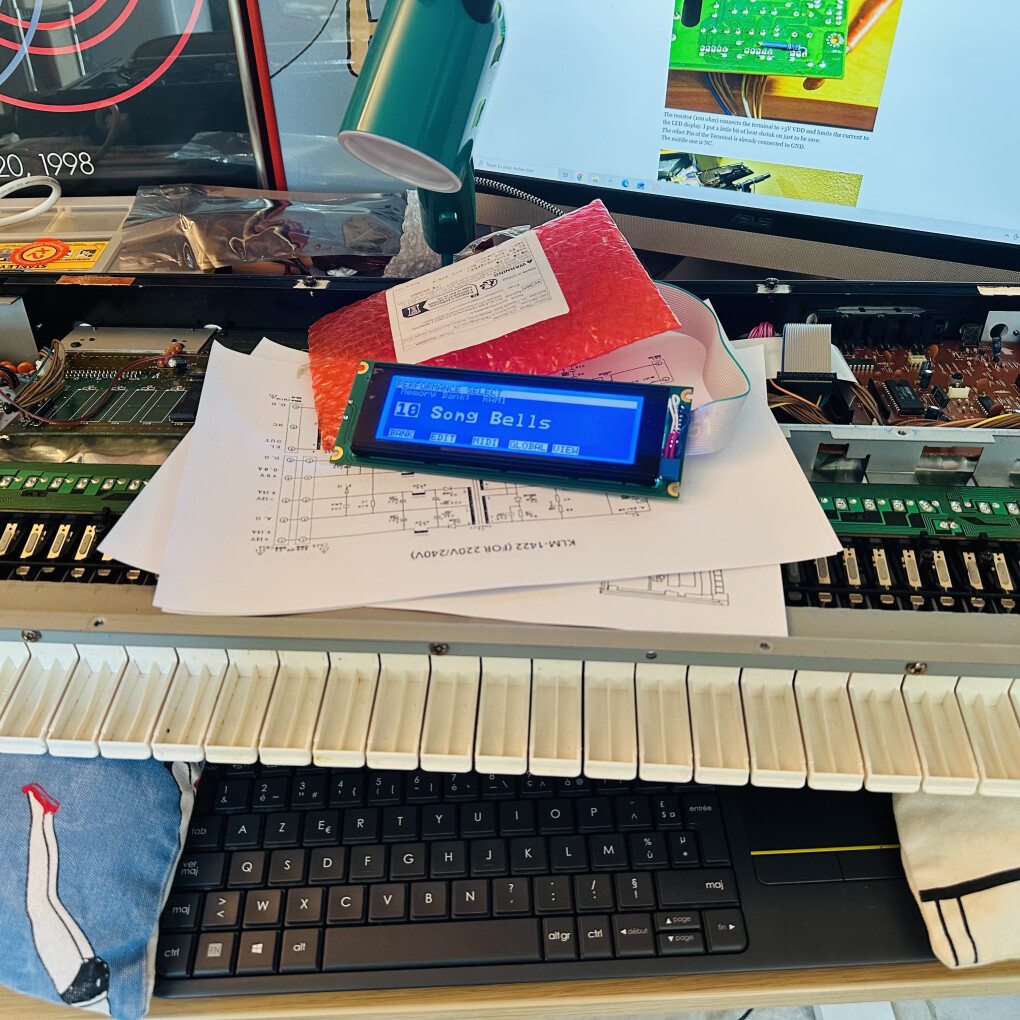

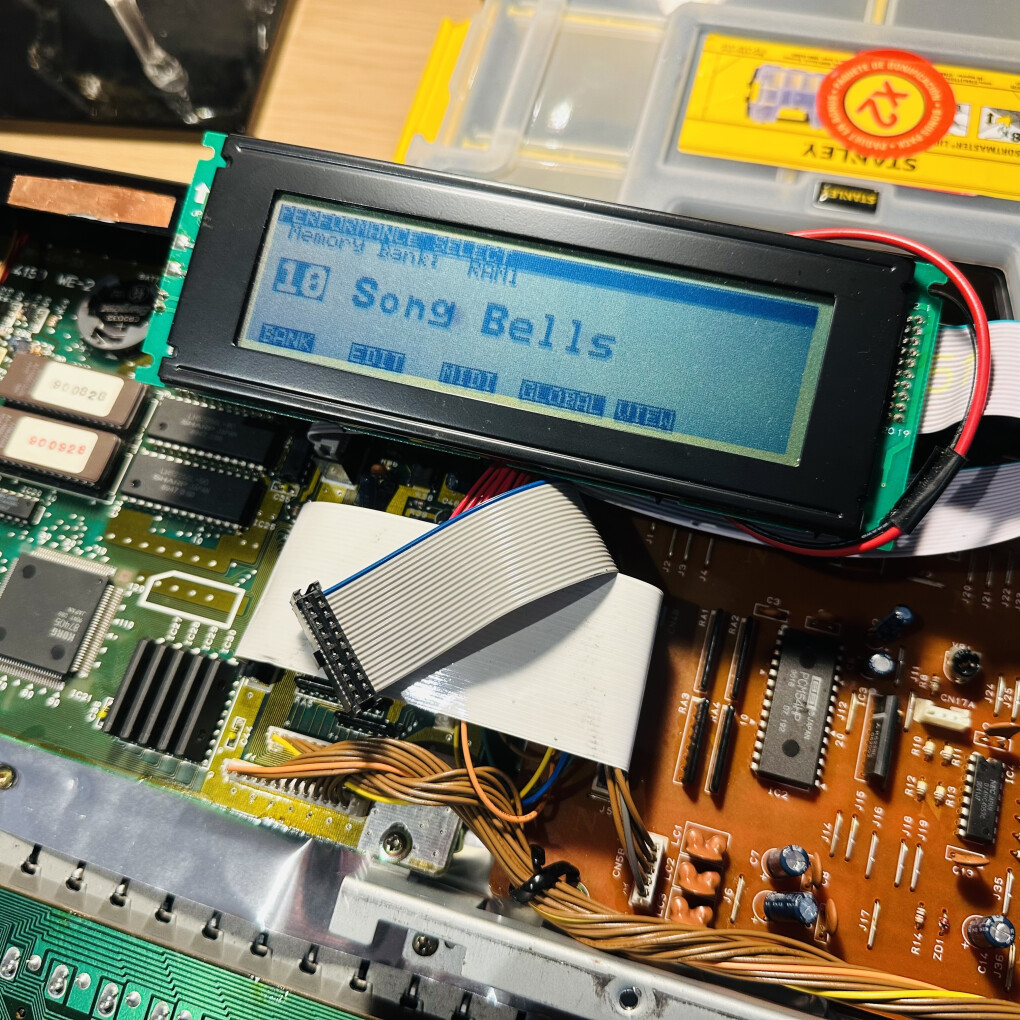

Du coup j’ai récupéré la nappe de l’ancien écran du SY pour tester le BuyDisplay, j’ai mis une résistance adaptable pour que le contraste fonctionne et un pontage entre deux pins pour envoyer le +5v sur le pin 19 afin de sélectionner la bonne police. Ça a l’air de fonctionner maintenant il faut s’occuper du rétro éclairage.


Le plus gauche des guitaristes gaucher....

signaler
#4

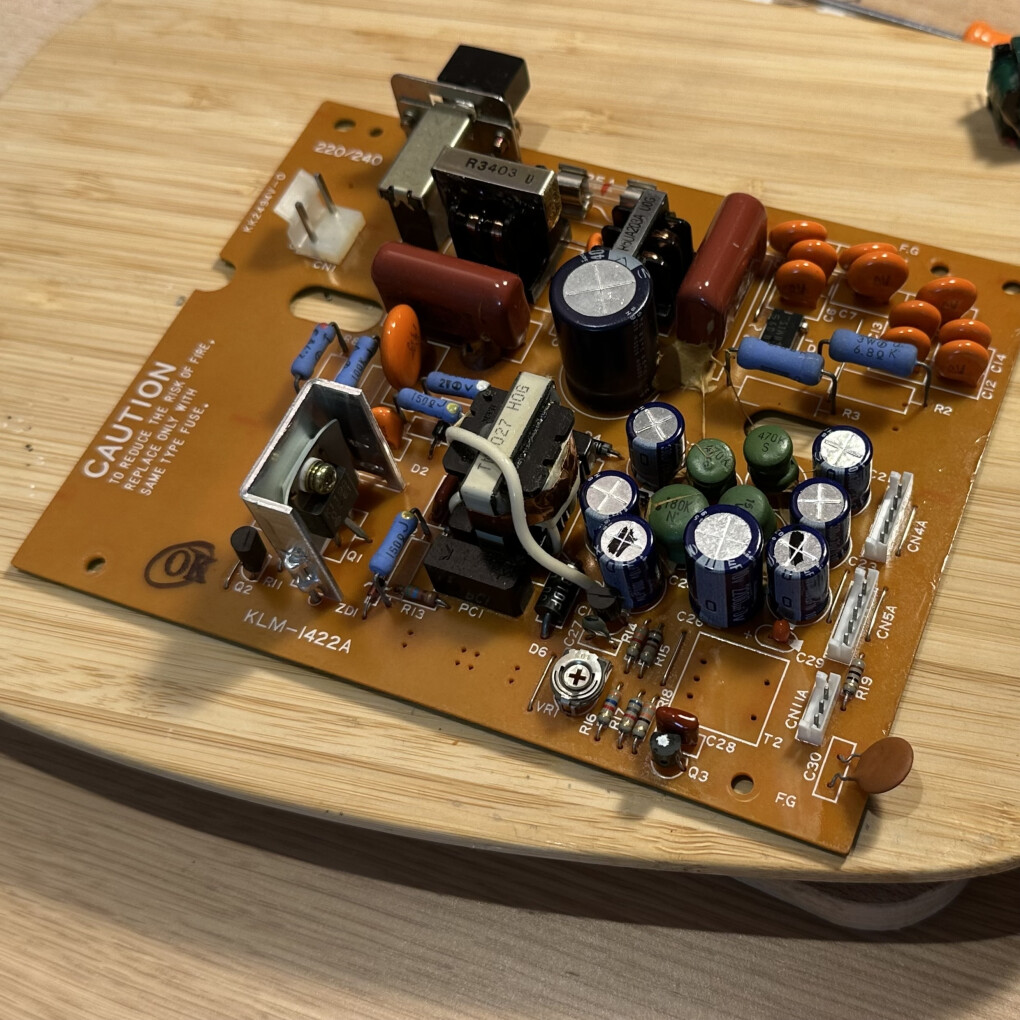

Pour l’étape suivante, j’ai choisi de réutiliser l’alimentation présente sur la carte d’alimentation, et de supprimer le transformateur, qui fait un bruit insupportable, et qui alimentait l’ancien display en 100 V. Dessoudage de l’ancien transformateur, et modification du circuit pour récupérer du 5 V à la place.6877172.jpeg

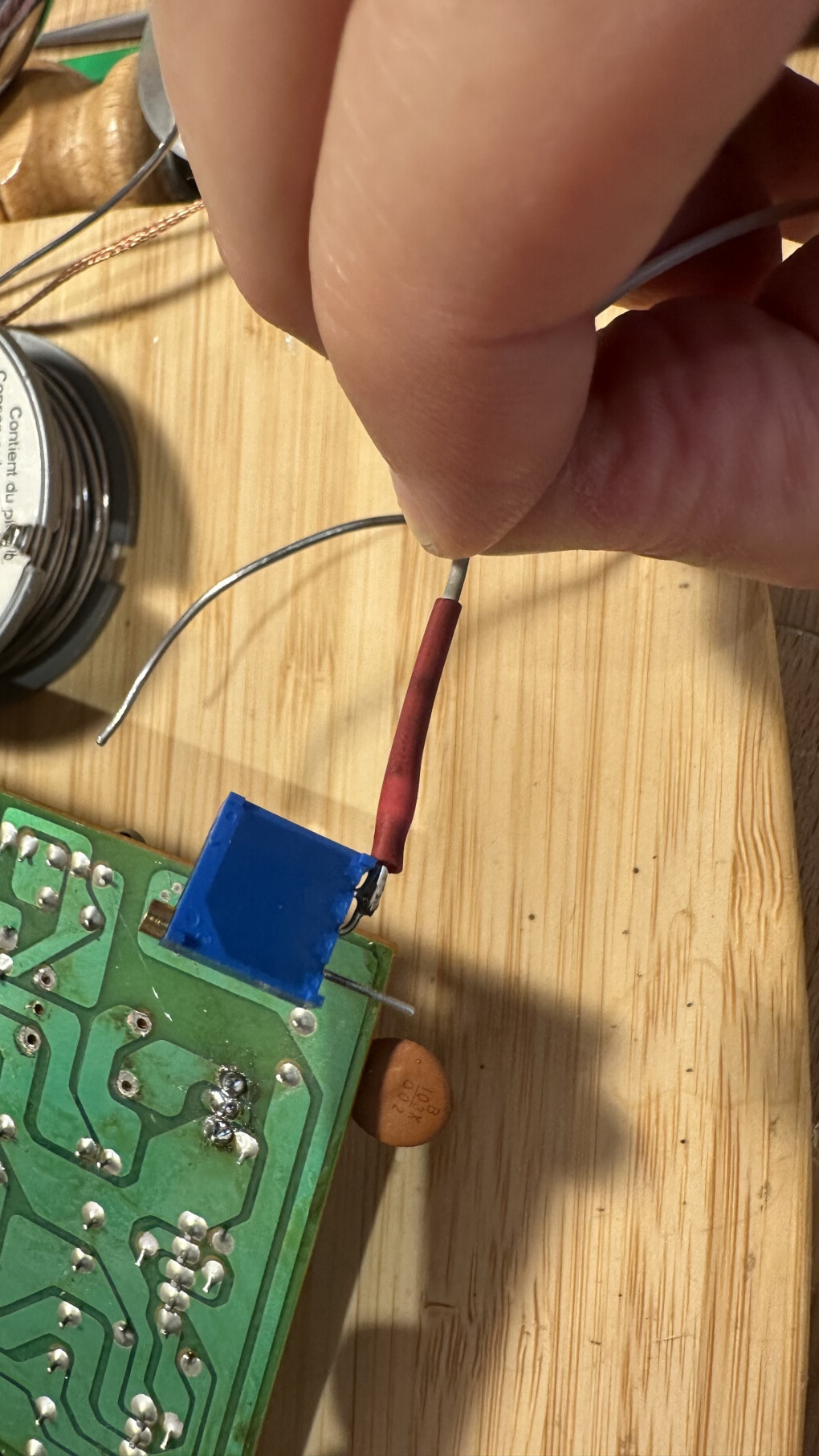

Par rapport à d’autres montages qui circulent sur Internet, j’ai choisi de mettre une résistance ajustable, comme ça je peux ajuster la luminosité de l’écran sans avoir à tout démonter. J’aurais dû mettre une résistance de 100 ohms en série, là, j’ai juste mis un multitours ajustable. Il faudra que je le sécurise avec un coup de pistolet à colle…

Le plus gauche des guitaristes gaucher....

signaler
#5
Le résultat, ça a l’air de fonctionner, j’ai donc deux ajustables pour ajuster au mieux le fonctionnement du contraste, et la luminosité.

Prochaine étape, il va falloir démonter entièrement le synthé pour avoir accès à l’écran.



Le plus gauche des guitaristes gaucher....

signaler
#6
Tu deviens le spécialiste de la maintenance des synthés SY77 et Wavestation. Bravo ! :bravo:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

signaler
  • Clin d’œil
1 réaction
  • petit professeur
#7
Haha 😅 après le SY77, démonter un Wavestation c’est fastoche 😂 👍

Le plus gauche des guitaristes gaucher....

signaler
#8
Mais :bravo:

Tu veux des patches ?

signaler
#9
Bravo Petit Professeur, c'est pas donné à tout le monde ces modifs d'alime et de câblage :bravo:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#10
il est possible plus simplement et moins cher de juste changer la plaque de rétroéclairage
signaler
#11
Certes, mais:
- si le transfo qui crée le 100V siffle, alors il faudra le changer aussi.
- ça ne tient pas terrible dans le temps. Je l'avais fait sur le TG77, j'ai fini par changer le display.

En plus question coût, un display 240x64 c'est le même prix qu'un EL-foil. :clin:

Tu veux des patches ?

signaler
#12
Allez on attaque le démontage !
Beaucoup plus simple qu’un SY77, en plus le manuel de service est bien fait, et il y a des tuto sur Internet donc ça va on s’y retrouve assez facilement 😅🙏

Le plus gauche des guitaristes gaucher....

signaler
#13

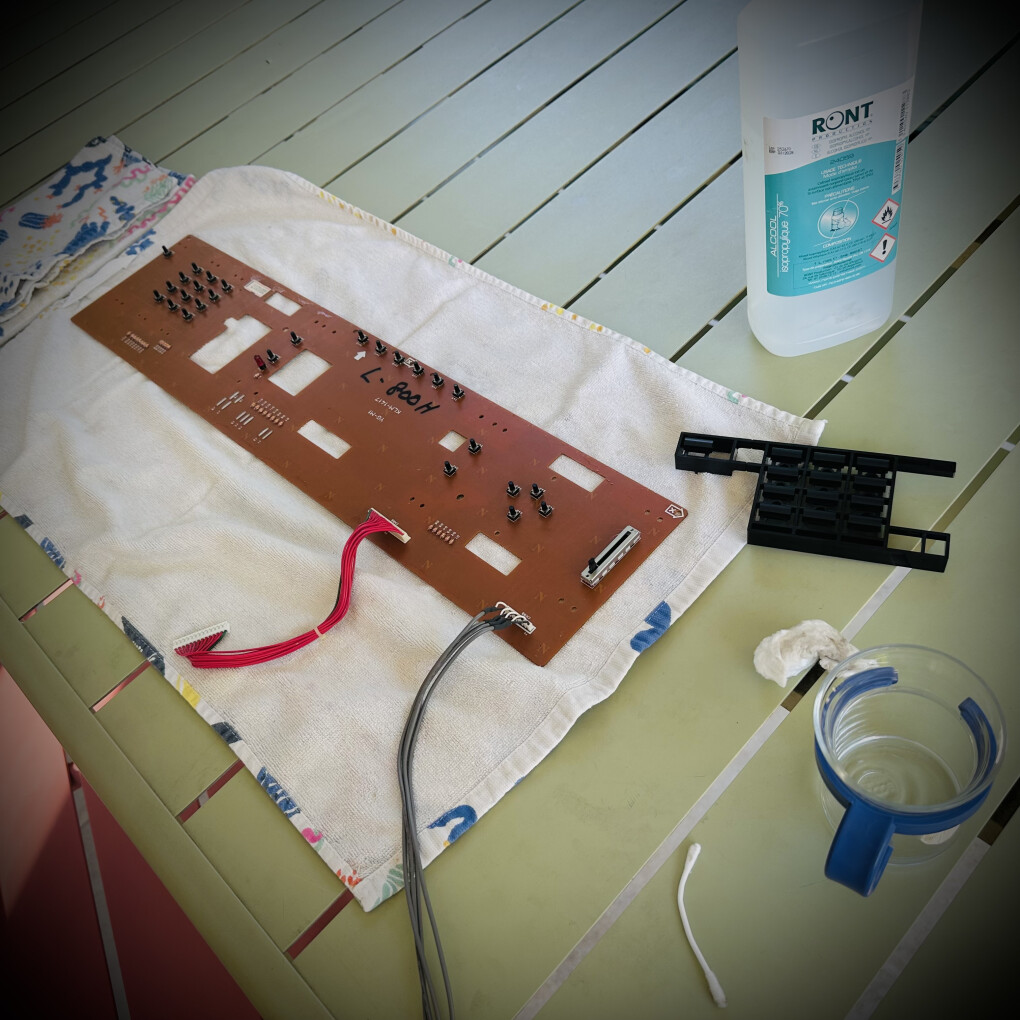

On en profite pour nettoyer les cartes du panel qui sont bien poussiéreuses. Par contre, les switches, contrairement à ceux du SY77, fonctionnent nickel, donc pour l’instant je ne les ai pas changé.
Même punition pour le clavier, on démonte tout et les touches au lave-vaisselle. 😅6877270.jpeg

Le plus gauche des guitaristes gaucher....

signaler
#14
kosmix, merci mais au final c’est pas trop compliqué, en faisant un mix de tous les tutos déjà dispo on arrive à se débrouiller 😅👍

AlainTH, oui j’aurais pu changer le backlight mais du coup il aurait aussi fallu changer le transfo qui buzze, et comme Push-Pull j’ai déjà eu un SY77 à qui j’avais remplacé le backlight, cela n’avait pas très bien tenu dans le temps…

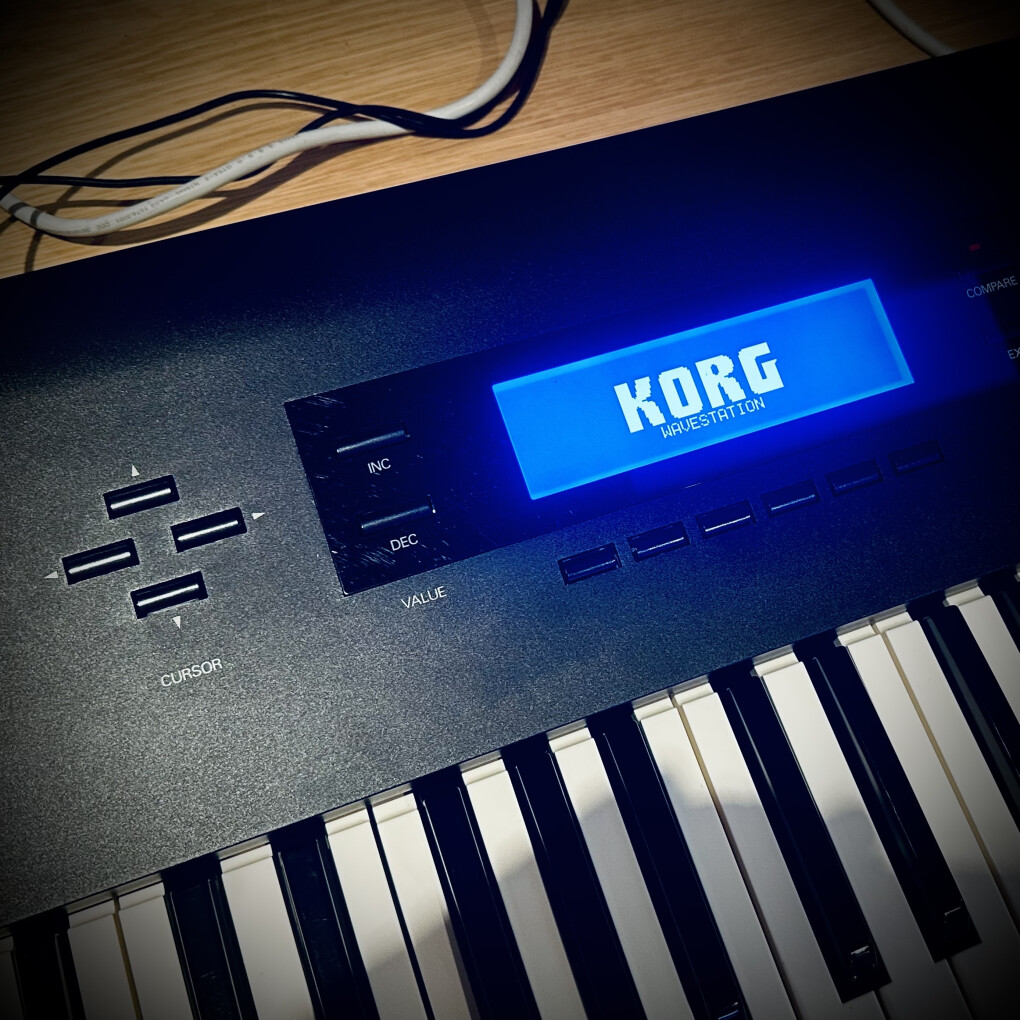

Mais la véritable raison c’est le côté PPG/Prophet VS qu’apporte l’écran bleu. C’est vraiment magnifique en vrai, ça donne des envies de menu diving, pour programmer le son de la mort qui tue 🤩🤩🤩😂😂😂

Le plus gauche des guitaristes gaucher....

signaler
#15

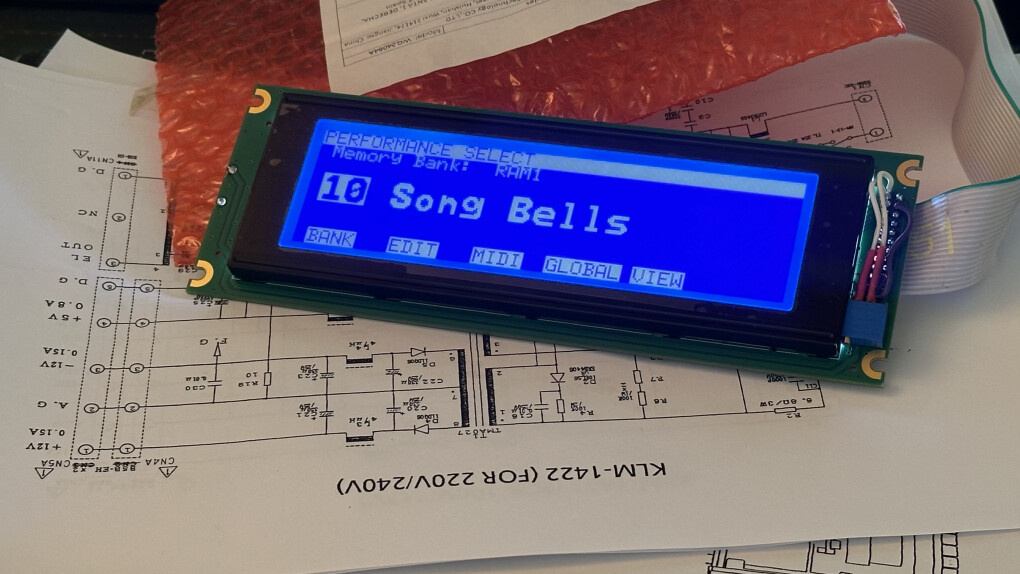

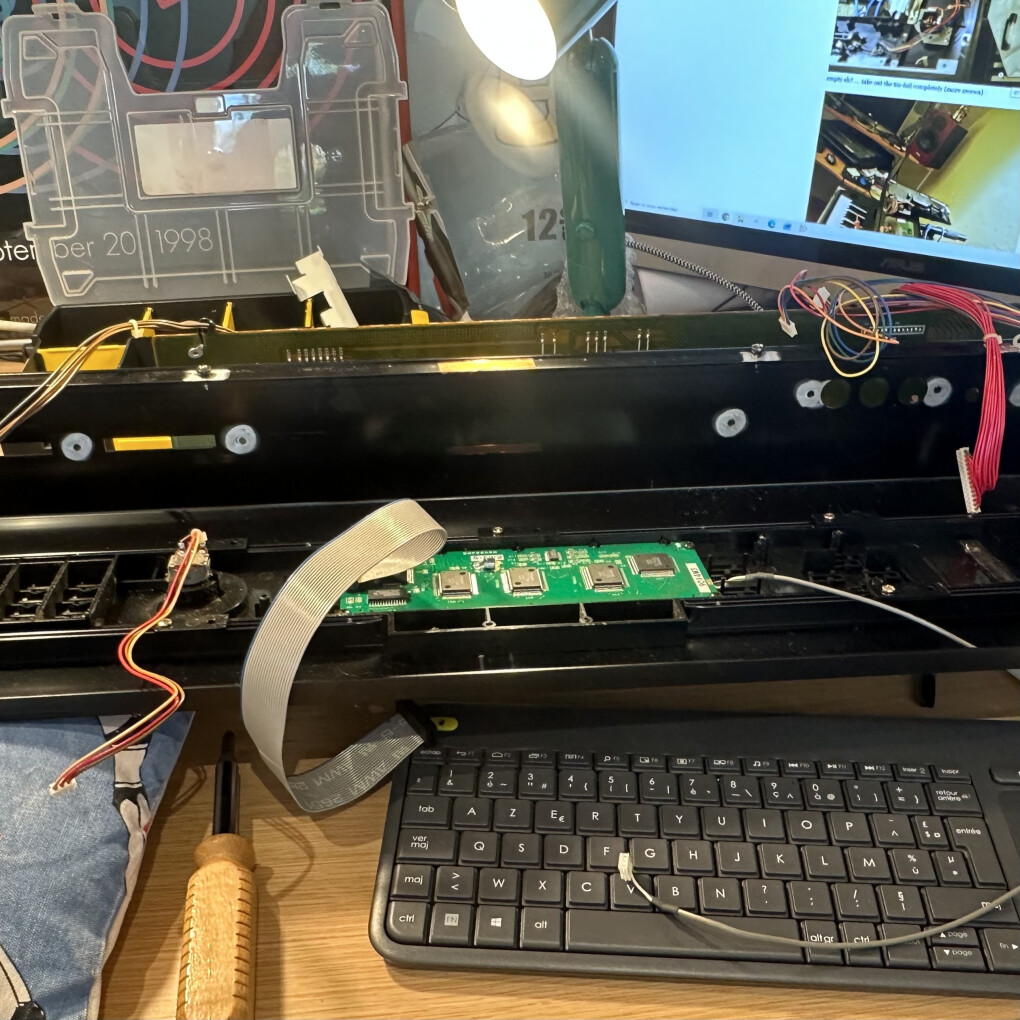

Petit détail intéressant, j’avais utilisé la nappe du vieil écran du SY77, que j’avais soudé sur le BuyDisplay pour faire mes essais de luminosité et contraste avant de démonter le WS….
Eh bien cette nappe était trop courte de 5cm pour venir se connecter sur la carte principale du WS 😂

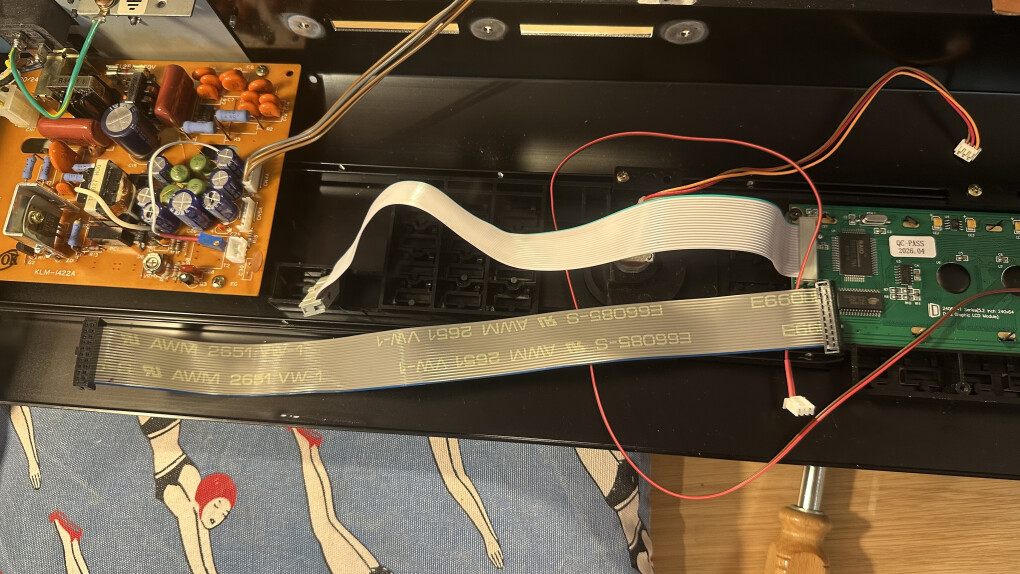

Pour preuve la photo du BuyDisplay, et à côté la nappe d’origine…
Du coup on redémonte tout, les petites vis dans leur sachet pour s’y retrouver, on dessoude la nappe du veil écran (c’est la partie la plus délicate… ), on dessoude celle du nouvel écran et on ressoude l’ancienne 😅🙏

Si j’avais été plus intelligent et moins grigou j’aurais commandé une nappe toute neuve en même temps que l’écran 🤔


Finalement le WS se démonte assez vite, il n’y a que deux couches de PCB séparées par un isolant, et la plupart des vis sont les mêmes, on s’y retrouve facilement avec les tutos et le service manual.

Le plus gauche des guitaristes gaucher....

signaler
#16

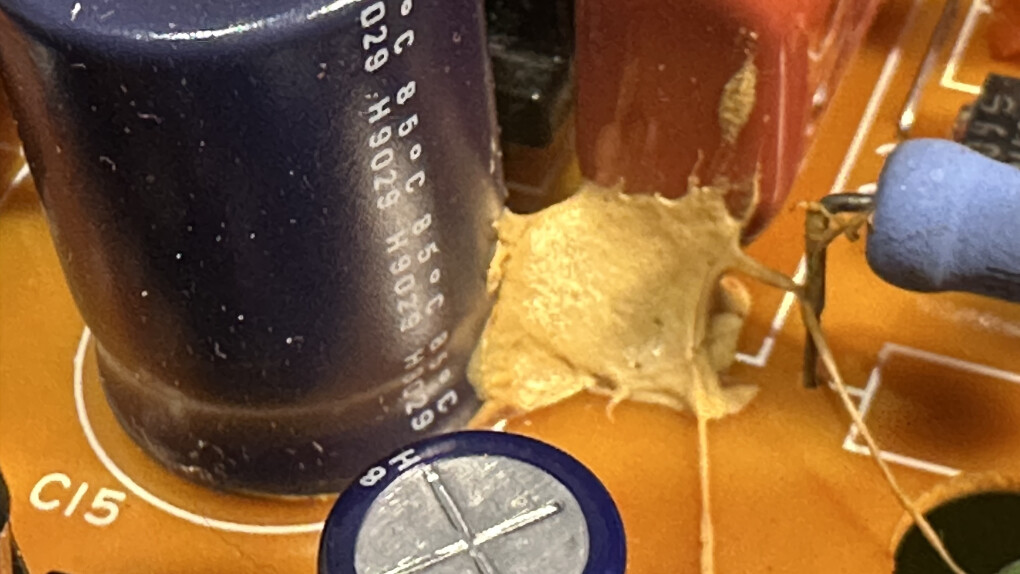

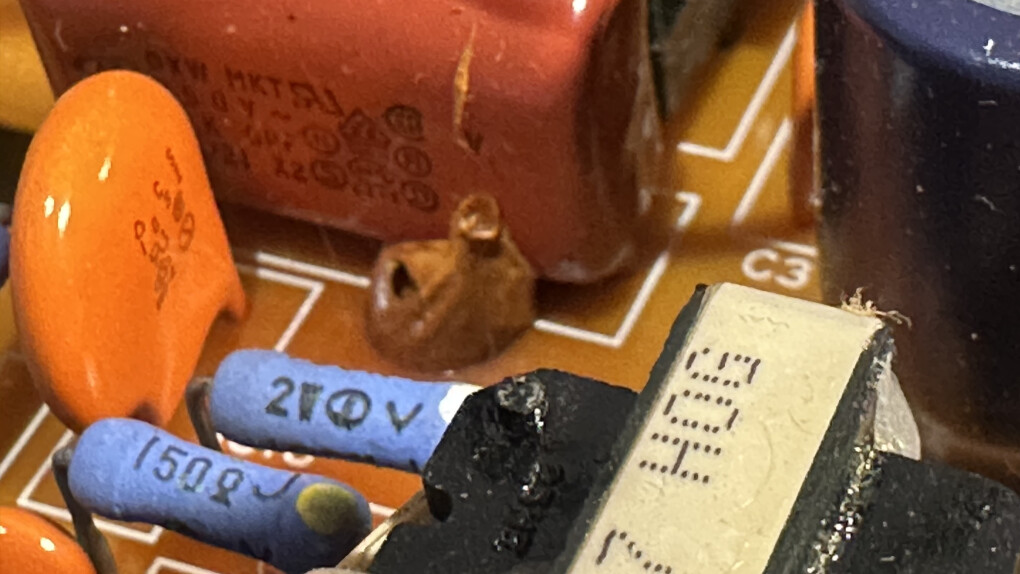

Autre petite particularité, les gros condensateurs d’alimentation sont collés au PCB, sur le coup j’ai cru qu’ils avaient coulé… en fait j’imagine que c’est pour éviter qu’ils soient sollicités pendant un transport un peu vigoureux…

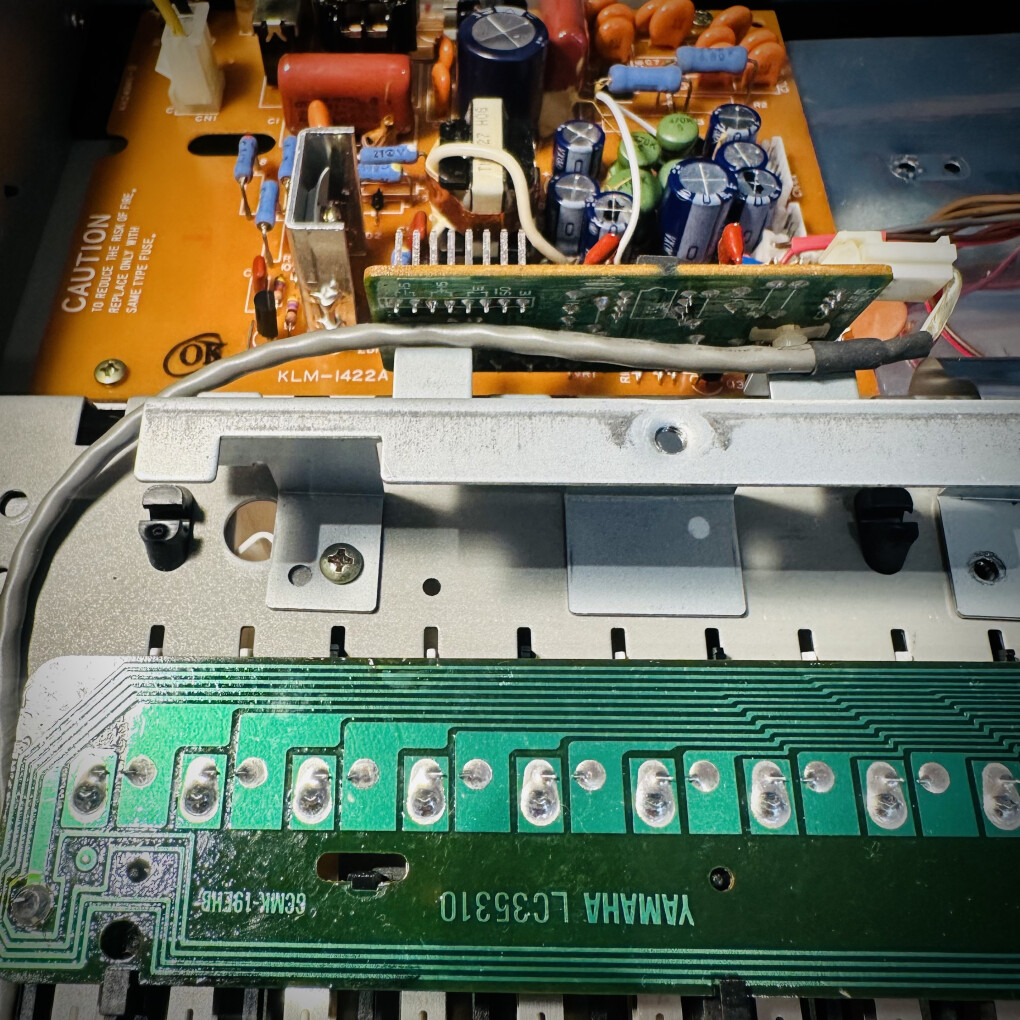

On note aussi la présence du keybed Yamaha si agréable, qui équipe tous leurs claviers haut de gamme depuis le DX7. J’ai profité du démontage pour virer la graisse qu’ils mettaient à l’époque, et qui devient poisseuse avec le temps 😢



Le plus gauche des guitaristes gaucher....

signaler
#17

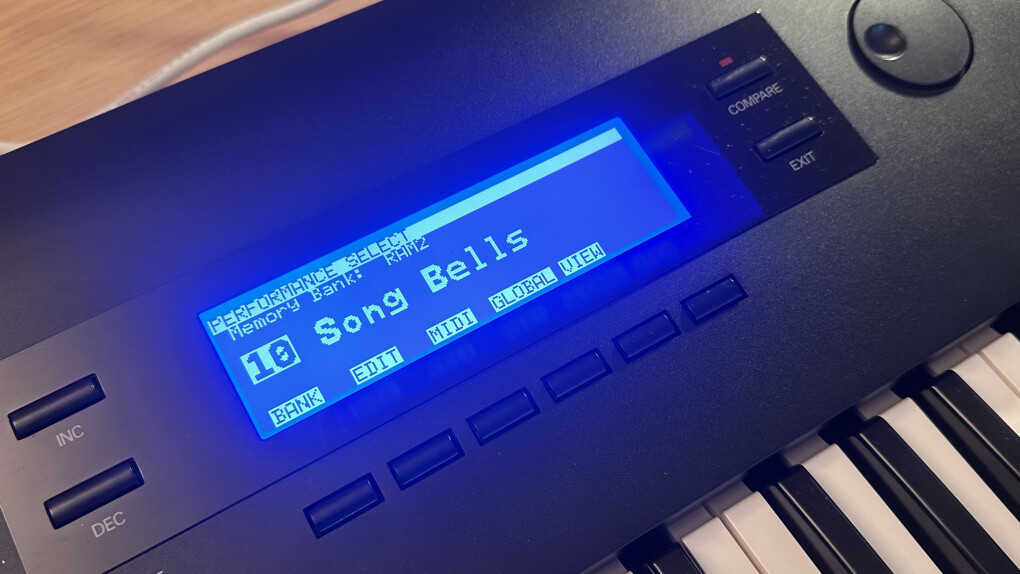

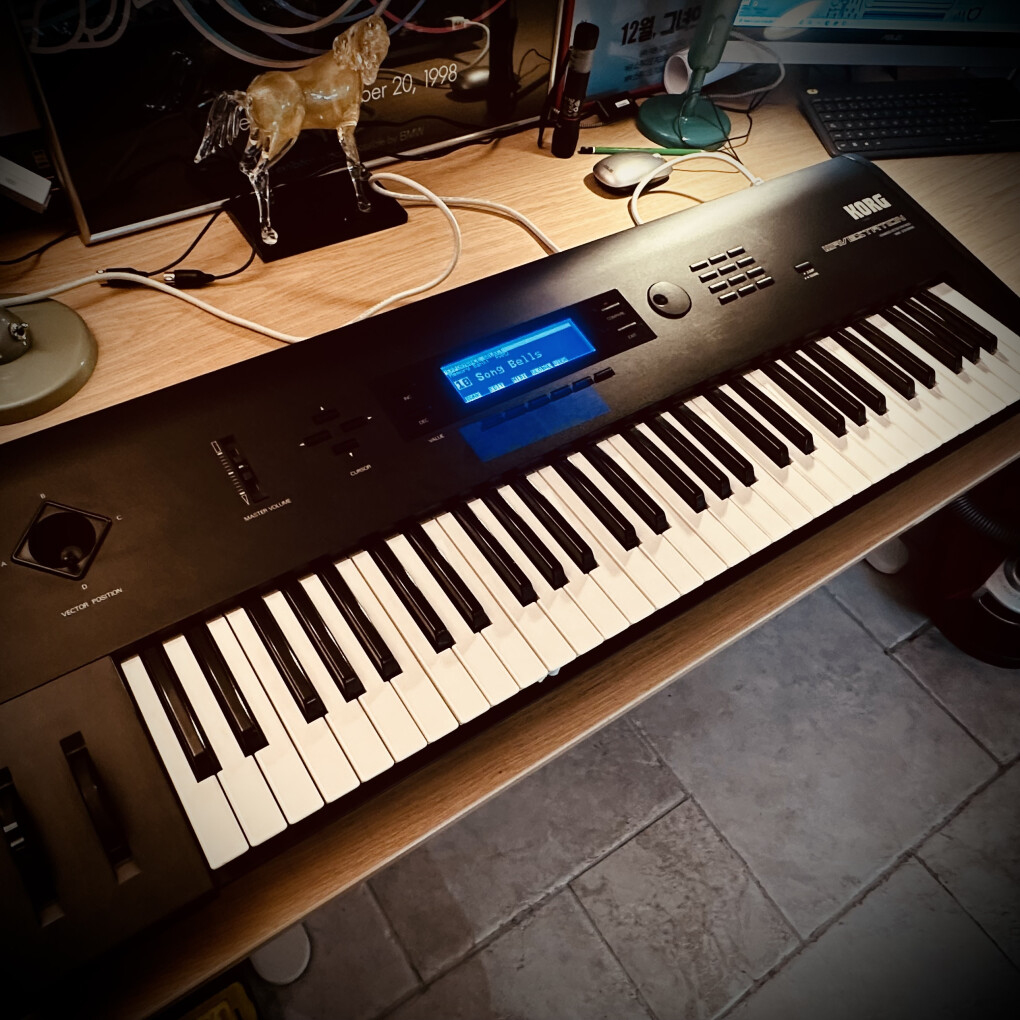

Et voilà 🤩🤩🤩 !
Pas si long ni si compliqué en fait, y’a plus qu’à programmer une petite banque de sons 🥰🥰🥰


Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
1 réaction
  • Muh Nods
#18

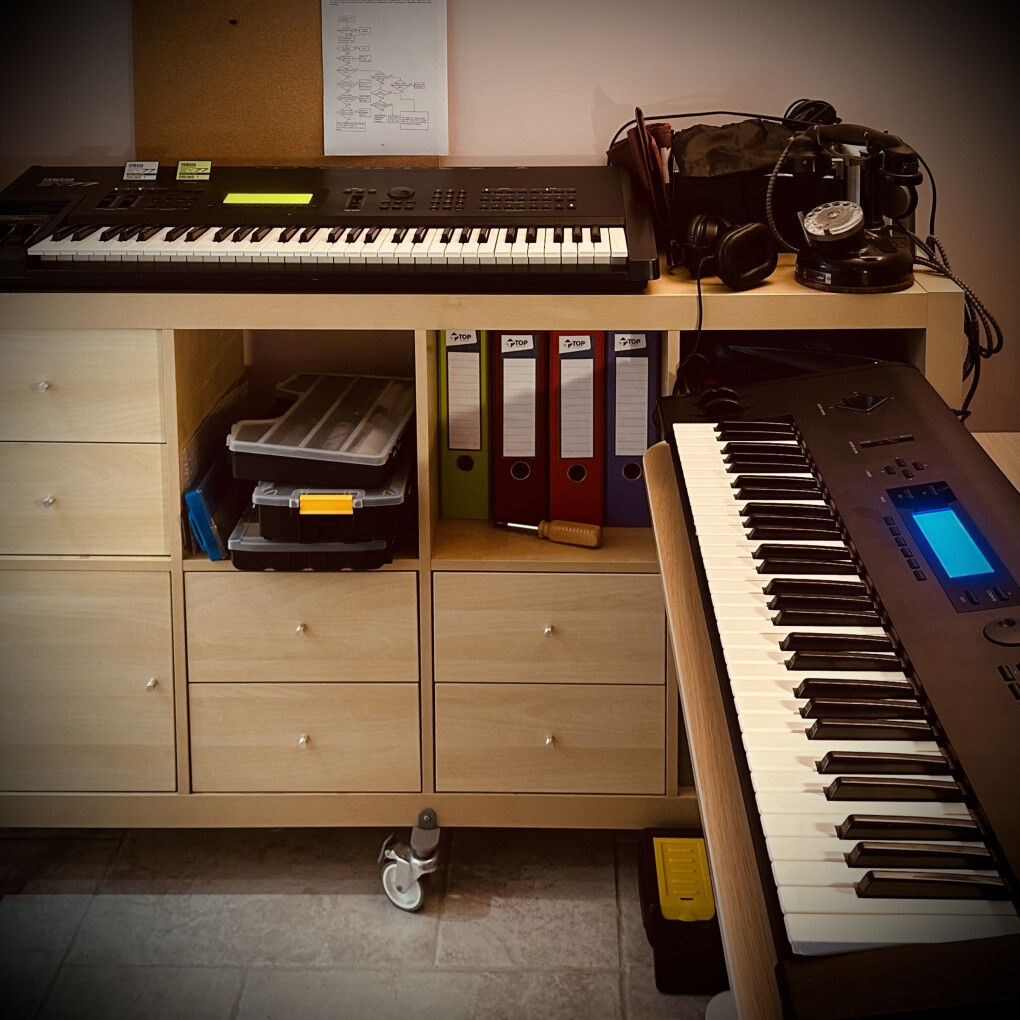

La dernière photo, elle claque méchant !! :bave::bravo:

Tu veux des patches ?

signaler
  • J’adore
1 réaction
  • petit professeur
#19
x
Hors sujet :
Il est très joli le combiné à droite du SY. :bravo:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

signaler
  • J’adore
1 réaction
  • petit professeur
#20
Push-Pull,Merci, j’avoue que c’est le combo qui me faisait rêver quand j’étais ado, et que je lisais ad nauseam ma collection de Keyboards Magazine ☺️
x
Hors sujet :
Beatless, ce téléphone est dans ma famille depuis des lustres, c’est un truc des années 30, plus fonctionnel bien sûr, j’hésite à utiliser le combiné secondaire comme un micro, ça se fait il parait, en rajoutant un petit transfo…

Le plus gauche des guitaristes gaucher....

signaler
#21
Citation de petit professeur (voir le message) :
kosmix, merci mais au final c’est pas trop compliqué, en faisant un mix de tous les tutos déjà dispo on arrive à se débrouiller 😅👍

AlainTH, oui j’aurais pu changer le backlight mais du coup il aurait aussi fallu changer le transfo qui buzze, et comme Push-Pull j’ai déjà eu un SY77 à qui j’avais remplacé le backlight, cela n’avait pas très bien tenu dans le temps…
Mais la véritable raison c’est le côté PPG/Prophet VS qu’apporte l’écran bleu. C’est vraiment magnifique en vrai, ça donne des envies de menu diving, pour programmer le son de la mort qui tue 🤩🤩🤩😂😂😂


justement changer le backlight rend justement le transfo pratiquement silencieux, s'il siffle encore un peu (ça arrive) on peut le 'caler'
signaler
#22
Ah ok je ne savais pas, je pensais que le buzz venait d’un jeu entre les deux électroaimants qui du coup vibraient à la fréquence du 220 comme dans les transfo d’alimentation. Je ne savais pas que la remise en fonction du backlight diminuait la vibration… mais de toute façon je voulais un écran bleu 😅😅😅

Le plus gauche des guitaristes gaucher....

signaler
#23
les backlights les plus courants qu'on trouve sont bleus, il y plusieurs nuances de bleu...
signaler
#24
À savoir aussi, le changement de pile nécessite de réinitialiser la RAM. Tout avait l’air de fonctionner correctement mais le Wavestation perdait ses petits lors de discussions sysex.
Du coup, la manipulation à faire est la suivante : juste après l’apparition du logo KORG au démarrage, on appuie sur la flèche du bas et sur le 4.

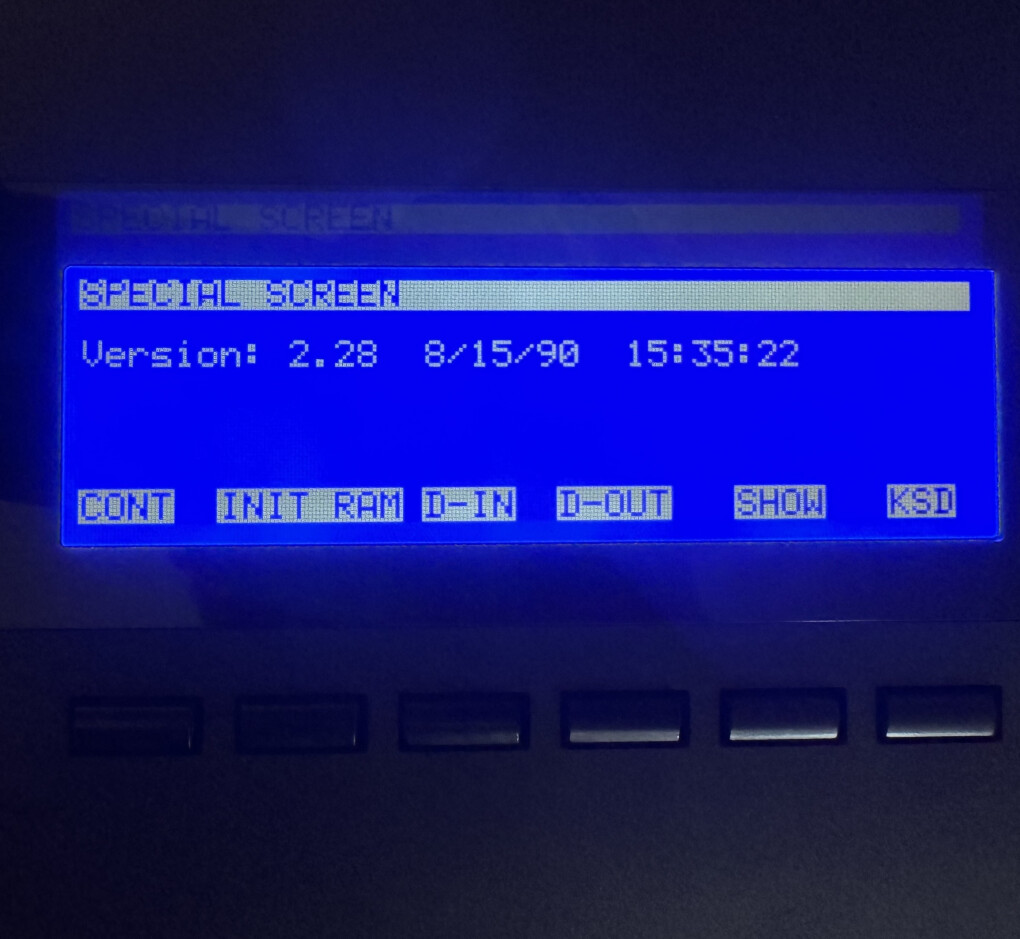

Il apparaît alors un écran spécial de maintenance et on appuie sur INIT RAM pour initialiser la mémoire.
Maintenant les transferts sysex fonctionnent 😅


Le plus gauche des guitaristes gaucher....

signaler
#25
Merci pour cette info partagée. :bravo:

(J'ai juste un WS-SR)
