Galanti m.bass.30 en panne

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

24 Octobre 2022 à 22:53 (modifié le 25 Octobre 2022 à 10:21)

#1

Bonjour,
J'aurai besoin de votre aide pour savoir par où commencer...
J'ai un Galanti m.bass.30 que l'on m'a vendu très peu cher mais il ne fonctionne pas. Aucun son n'en sort ou presque, un très très faible ronflement uniquement (que l'on branche un instrument ou non c'est pareil)
J'ai checké le HP et son Jack : ok
Les 2 EL84 s'allument. La ECC83 aussi mais avec une sur-intensité lumineuse au demarrage pour cette dernière : un condo HS? lequel...
Je ne sais pas trop par où commencer pour avoir un peu de méthode...

Voici mes constats mais qui sont en vrac :
D'après ce que je vois sur le net, il y a une lampe ECC83 qui n'existe pas en général sur cet ampli... :8O:

Je vois que le plus gros condo qui filtre l'alim à une sorte de petite fuite : à remplacer de toute façon => mais si HS normalement du 50 Hz dans le HP?
Les résistances près d'un autre condo orange ont chauffé (le vernis s'écaille) : à remplacer avec le condo => mais pourquoi ont-ils chauffé ?
J'ai remplacé la ECC83 pour essayer : idem => Serait-il intéressant de remplacer celles de puissance sachant qu'elles s'qllument?

Par quoi commenceriez vous? comment orienter le diagnostique ?
Puis-je enlever les tubes et mettre en marche sans risque pour le matériel si je veux regarder la partie alim sans solliciter les lampes ?
Merci d'avance pour vos futurs précieux conseils

Vieurems

pazuzu13

3556

Squatteur·euse d’AF

Membre depuis 16 ans

26 Octobre 2022 à 08:23

#2

Quelle cablage mer....., jamais vu un boulot pareille ! Bon c'est du siècle dernier mais les queues des composants semblent se court-circuiter, donc déjà un manque d'isolants. Aussi, vérifier les alimentations des lampes qui sont alimentées en 6,3v, sinon ton transfo est mort. Pour le reste, je ne l'ai pas devant les yeux mais le travaille est dégeu et les soudures...ne semblent pas mieux. Aussi si tu ôte les lampes, tu n'auras + de volume ni...enfin pas grand chose.
Quelle idée d'acheter un truc pareil et en + en panne ? Bon courage !

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

26 Octobre 2022 à 12:55

#3

Merci oui c'est très beau. S'il n'avait pas été en panne je ne l'aurais pas,acheté ... je vous dirai ce que je vais faire...

Vieurems

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

26 Octobre 2022 à 21:33 (modifié le 26 Octobre 2022 à 22:29)

#4

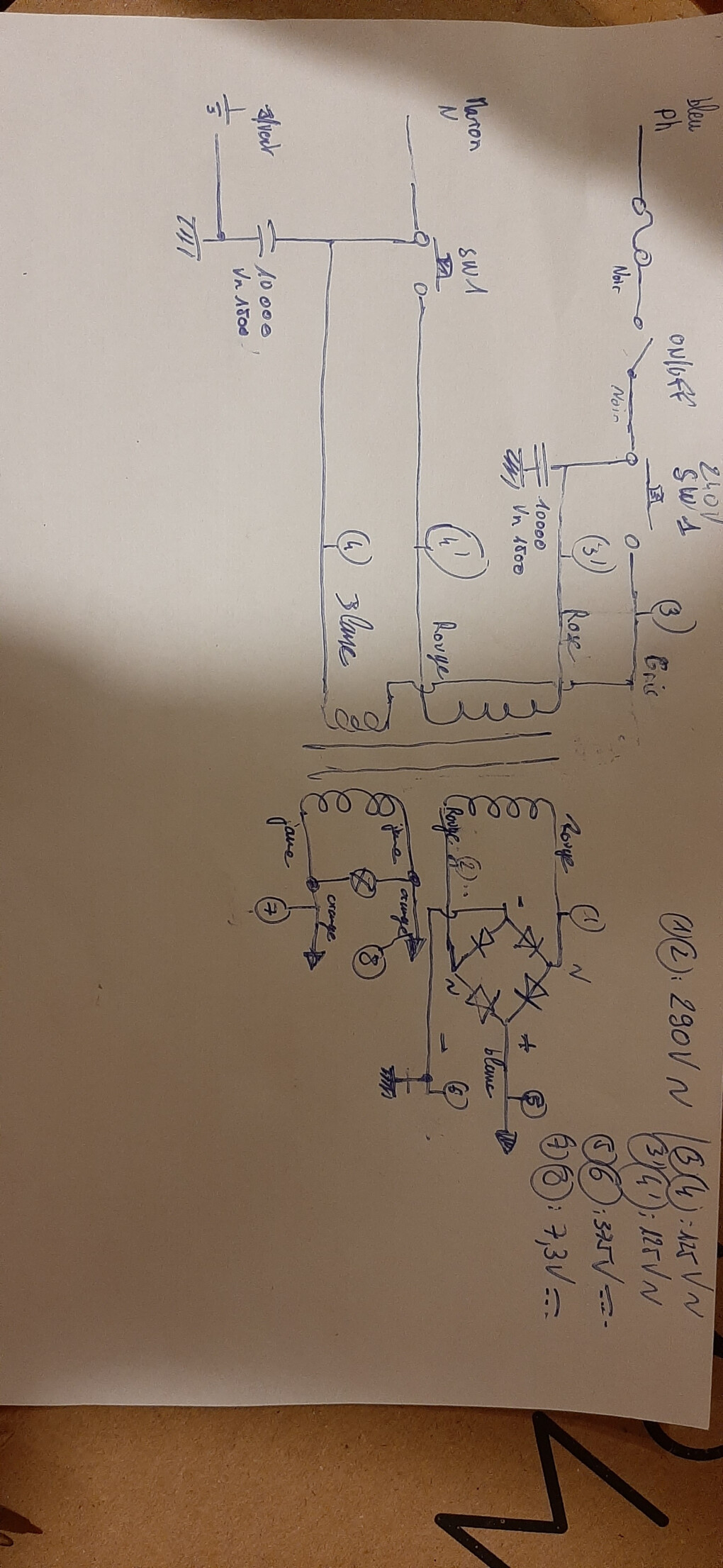

Alors j'ai fait des mesures partie alim et un relevé de schéma. J'ai pas trop de notion de ce qu'on doit trouver mais je dirais que ça paraît fonctionner. Les 7.3v vont bien aux lampes . A peu près ce que tu m'as dit @pazuzu13
EDIT : non c'est 7.3v en alternatif....

Merci de votre indulgence sur la conformité des représentations...

Vieurems

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

27 Octobre 2022 à 07:11 (modifié le 27 Octobre 2022 à 12:17)

#5

Mesure à l'ohm-mètre enroulement de sortie du transfo de sortie (celui qui va au hp, hp débranché): 1,2 ohm. C'est peu non?
EDIT : j'ai mesuré sur mon hot rod. J'ai 1,3 ohm aussi donc ça c'est ok

Vieurems

pazuzu13

3556

Squatteur·euse d’AF

Membre depuis 16 ans

27 Octobre 2022 à 15:57

#6

?? Sais pas et préfère pas de raconter des conneries
Bonne recherche

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

27 Octobre 2022 à 20:26

#7

Merci pas de pb

Vieurems

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

27 Octobre 2022 à 20:40 (modifié le 27 Octobre 2022 à 21:21)

#8

Un truc que je viens de remarquer. Les fils noir et rouge du primaire du transfo de sortie sont liés par un pont. :8O:

C'est louche non?

Je l'aurais bien fait sauter mais j'ai peur de faire une connerie en remettant sous tension...
EDIT : bon j'ai essayé en coupant ce shunt, j'ai mis mon petit oscillateur 1V 1kHz en entré, mis sous tension : le signal arrive au hp mélangé à un ronflement ..a 200Hz. ça progresse.
Allez je branche l'oscillo pour voir si le condo de filtrage de l'alimentation est hs

Vieurems

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

27 Octobre 2022 à 22:00 (modifié le 27 Octobre 2022 à 22:27)

#9

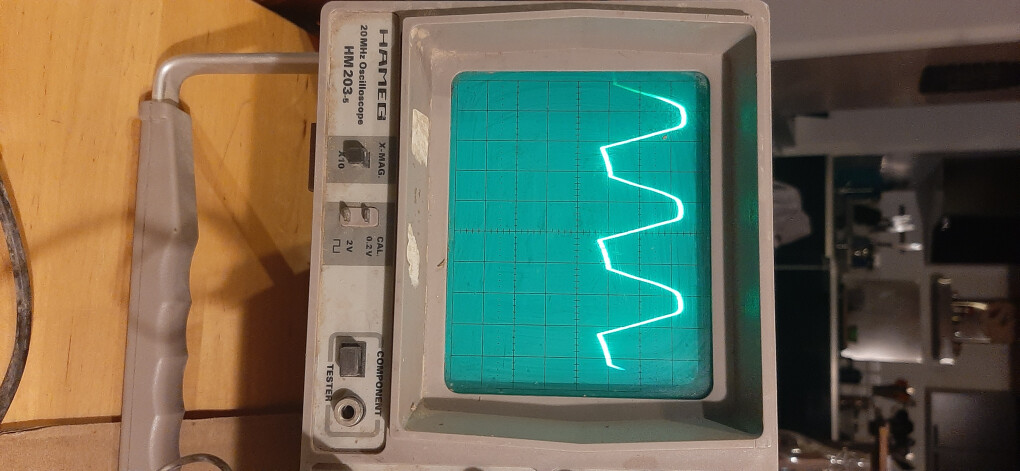

En sortie du pont de diode :

Ça sent la diode hs et le condo hs

EDIT : Ah ben non les diodes son ok :??:

Vieurems

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

27 Octobre 2022 à 23:19

#10

Par contre ces 2 sont hs

Vieurems

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

28 Octobre 2022 à 13:05 (modifié le 29 Octobre 2022 à 07:39)

#11

Vous commandez où vos condos? Les frais de port valent 2 fois le prix des composants.

Vieurems

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

29 Octobre 2022 à 20:20

#12

Pensez vous que je pourrais mettre des 450v au lieu de 500v?

Vieurems

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

31 Octobre 2022 à 12:44 (modifié le 31 Octobre 2022 à 12:48)

#13

Citation de vieur :

Un truc que je viens de remarquer. Les fils noir et rouge du primaire du transfo de sortie sont liés par un pont.
C'est louche non?

Non, il faut en savoir plus avant de conclure,
Réparer cet ampli avec l'aide d'un forum ça va demander des mois ou plus

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

31 Octobre 2022 à 13:30

#14

L'absence de son = problème dans l'alimentation SI le H-P est bien branché et si le transformateur de sortie est bon

Pour le savoir :
Il faut commencer par relever les voltages de l'alimentation en DC et en AC
Aux plaques des lampes et aux condensateurs de filtrage

Qu' un ou des condensateurs de filtrage ne soient pas en bons état n'empêchera pas l'ampli de fonctionner, d'émettre du son.

C'est presque certains que tu verras qu'un ou des lampes ne sont pas alimentées.

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

31 Octobre 2022 à 13:38 (modifié le 31 Octobre 2022 à 13:38)

#15

Les lampes sont alimentées... suite à mes manipulations (suppression du shunt en entrée du transfo de sortie) il y a du son :lol:

: le son de l'entrée mélangé à un ronflement de 200hz...

Vieurems

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

31 Octobre 2022 à 14:36

#16

Tu avances bien.

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

11 Novembre 2022 à 08:42

#17

Pour information. J'ai monté les condos que j'ai achetés sur banzai effects . Le son est pas mal du tout...
Mais 2 problèmes :
1 - Le volume me paraît toujours à fond quelque soit le réglage du potar volume... a checker mais je doute que le potentiomètre ne fonctionne plus du tout.
2- gros faux contacts sur la socket de la lampe de préamp impossible de jouer sans devoir bouger la lampe et crac ! Le son repart à fond . Je commande des socket noval...
Et j'ai refait les schéma. Il manque la partie input i strument volume/equalisation

Vieurems

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

11 Novembre 2022 à 10:29

#18

Un potentiomètre se mesure facilement au voltmètre, ce n'est qu'une résistance....variable.
1- Quel est la resistance totale ?
2- De la patte du centre et de chacune des pattes situé aux extrémités, la résistance varie t'elle ou pas ?

3- Une des pattes situé aux extrémités du pot doit être relié à la masse / au commun de l'ampli.
C'est de cette manière que le volume peut se baisser/ agir ; on envoie le son / signal à la masse au lieu de l'envoyer au circuit suivant

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

11 Novembre 2022 à 10:35

#19

Contacts sur socket de lampe.

As-tu essayer de les nettoyer; nettoyeur de contact et insérer la lampe plusieurs fois , le glissement nettoiera.
Reserrer les contacts dans le socket , c'est souvent nécessaire. J'utilise un objet très pointu ayant un manche isolé; vaut mieux décharger les condensateurs.
Ce ne sont pas les soudures ?

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

11 Novembre 2022 à 11:01

#20

Merci latole.
Oui j'ai essayé de nettoyer les socket s bombe contact, nettoyage et tout... même en resserrant, si bien que j'ai pété un connecteur. Bref pour 2€ je commande et au moins ça sera propre.

Pour le potar j'ai pas eu le temps mais l'y crois pas du tout.... ça sera tout de même la prochaine étape.

Pour la sécurité je décharge les condos. J'ai du matériel électrique .... j'ai quand même fait de l'électricité industrielle 10 ans... mais l'électronique je pratique occasionnellement par plaisir et aimerait apprendre...

Vieurems

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

11 Novembre 2022 à 11:16 (modifié le 11 Novembre 2022 à 11:29)

#21

" Pour le potar j'ai pas eu le temps mais l'y crois pas du tout."

Crois pas du tout à quoi ? Qu'il est bon ou qu'il n'est pas relié à la masse ?
Comment peux- tu dire ça si tu n'a pas vérifié ?

Relié à la masse ; 10 secondes pour vérifier.

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

11 Novembre 2022 à 11:30

#22

je crois pas qu'il est complètement mort mais, en effet tu as raison, il n'est pas à la masse ! bien vu

Vieurems

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

11 Novembre 2022 à 11:31

#23

Tu avances.

vieur

105

Posteur·euse AFfiné·e

Membre depuis 21 ans

17 Novembre 2022 à 23:01 (modifié le 17 Novembre 2022 à 23:11)

#24

Alors, voilà c'est réparé :D:

pour ceux que ça pourrait intéresser :
- réparation jack HP qui n'avait plus d'isolant entre le point chaud et la masse
- remplacement des 4 condos chimiques de filtrage alim (commande chez banzai de condos axiaux pour remplacer le "gros" condo 3 capacités 20,30 et 40µF 500V)
- suppression du shunt qui était à l'enroulement du primaire du transfo de sortie (entre fils noir et rouge sur mon relevé de schéma)
- remplacement du support tube noval de préamp car faux contact
- (re)mise à la masse du potar volume

=> les potar de l'équalisation craquent encore et les lampes de puissance ont beaucoup de jeu sur leur socket mais une fois ça remis au propre je pense que l'ampli sera totalement fonctionnel :D:

Mais le son est vraiment pas mal du tout
Merci à vous qui m'avez aidé :bravo:

Il me reste quand même quelques questions :
- le shunt du transfo de sortie. Pourquoi était-il là? il ressemblait à 2 pattes de composant soudées entre elles serait-ce possible qu'il y ait eu un composant initialment ?
- la lampe de préampli qui à une "sur-intensité" à la mise sous tension, normal ?
- l'ajout d'un stand-by serait-il judicieux?

bonne soirée

Vieurems

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

18 Novembre 2022 à 09:55

#25

Citation de vieur :

Il me reste quand même quelques questions :
1- le shunt du transfo de sortie. Pourquoi était-il là? il ressemblait à 2 pattes de composant soudées entre elles serait-ce possible qu'il y ait eu un composant initialment ?
2- la lampe de préampli qui à une "sur-intensité" à la mise sous tension, normal ?
3- l'ajout d'un stand-by serait-il judicieux?

bonne soirée

Bravo bon travail

1- Schématique ou photo svp pour savoir de quoi il s'agit.
2- Normal ; basse résistance des filaments, c'est courant.
3- Affaire de goût dans bien des cas. Personnellement, je laisserais original
