Branchement output wem control er15

  • 15 réponses
  • 5 participants
  • 367 vues
  • 6 followers
Branchement output wem control er15
#1

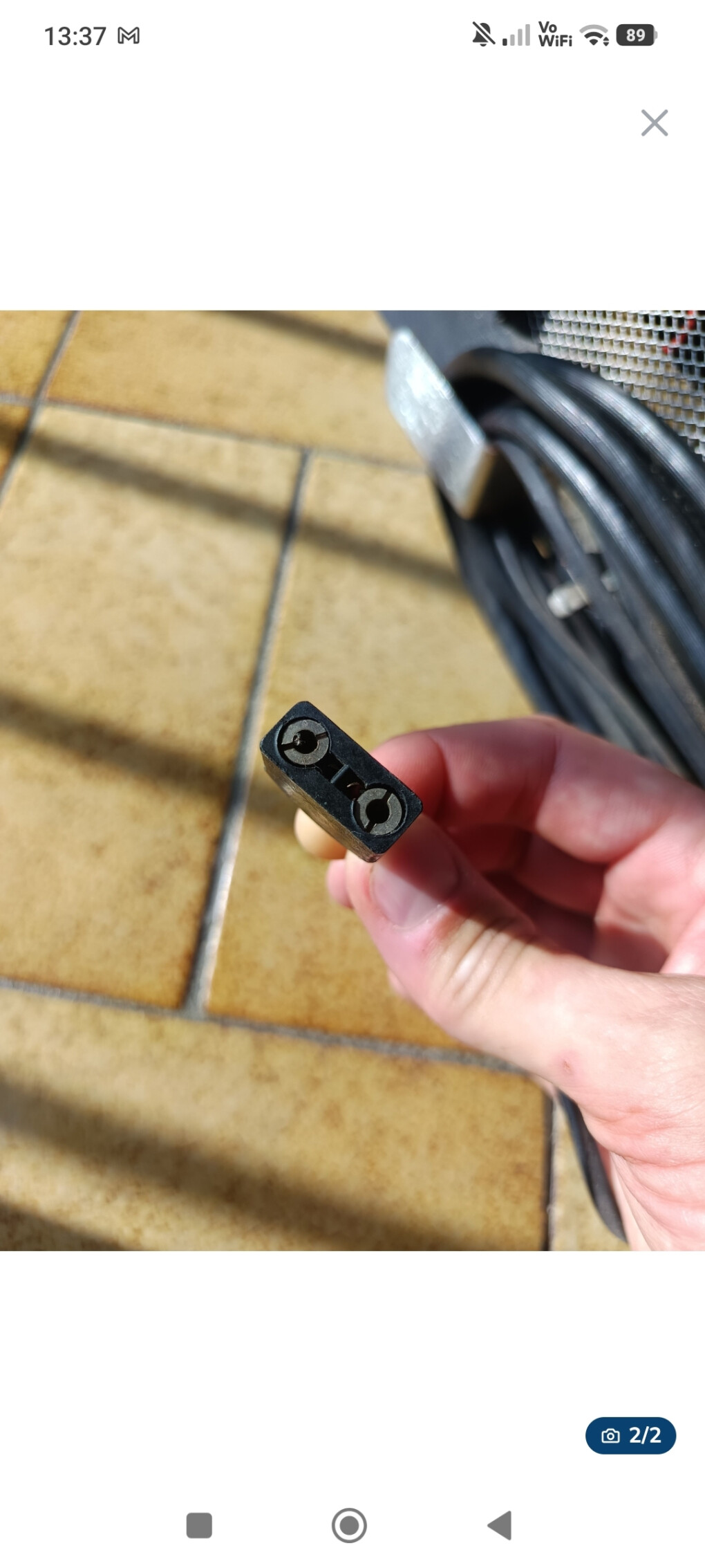

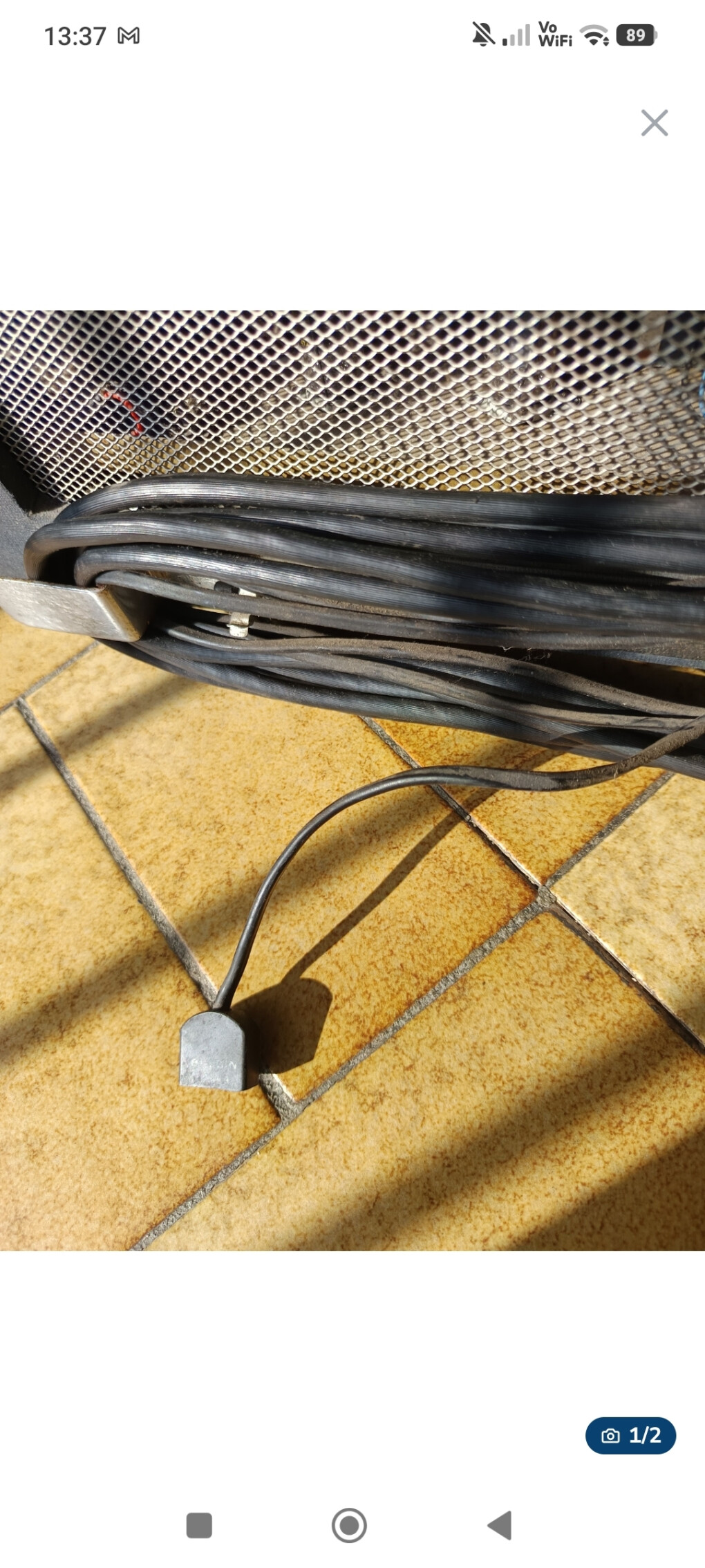

Bonjour à tous on vient de me donner cet ampli vintage à lampes wem control er15
Je ne sais pas comment le raccorder a une baffle car a l'arrière il y a un fil avec deux jack femelle 2.5 mm ? Je n'ai jamais vu ce genre de prise .
Dois je la couper et mettre un jack femelle 6.5 mono standard ?
Je vais essayer de joindre une photo

Merci pour votre aide 6902849.jpg
signaler
#2
Salut,

Le plus simple est en effet de supprimer cette prise et d'y mettre un jack mâle 6,35 "classique". (comme sur la photo ci-dessous, un peu caché sous l'ampli)

Attention cependant, il y a deux câbles qui sortent de l'ampli : l'un pour l'alimentation (prise électrique), et l'autre pour le cab. A ne pas confondre... (car sur ta photo on dirait une prise électrique dont il manque les broches métalliques...)

signaler
#3
Oui j'ai bien le câble d'alimentation et cette prise bizarre comme sur ma photo ci dessus.
Reste à savoir combien de fil arrive dans cette prise.3 ou 4.
Et me procurer une baffle 16ohms
signaler
#4
Tu devrais n'avoir que deux fils.

Et un cab comme l'original, ce serait top !
signaler
#5
Bonjour,

Il y a le schéma ici si ça peut aider.

Attendre et cliquer sur download en bas.

https://elektrotanya.com/wem_er15_head_15w.pdf/download.html
signaler
#6
Citation de sauce (voir le message) :
Bonjour,

Il y a le schéma ici si ça peut aider.

Attendre et cliquer sur download en bas.

https://elektrotanya.com/wem_er15_head_15w.pdf/download.html


Merci bon a mon avis je ne mi connais pas assez pour lire et exécuté ce schéma
signaler
#7
Il faudrait voir comme c'est branché à l'intérieur.
signaler
#8
Citation de sauce (voir le message) :
Il faudrait voir comme c'est branché à l'intérieur.


Oui je vais essayer de l'ouvrir puis je ferai une photo
je crois que on l'ouvre par la plaque métallique de la façade là où il y a tout les potards
signaler
#9
Citation de sauce (voir le message) :
Il faudrait voir comme c'est branché à l'intérieur.


S'il y a bien deux fils dans la prise montrée sur la photo, ce n'est pas la peine de regarder à l'intérieur.
Après, tu peux l'ouvrir par curiosité et pour faire quelques photos, ça peut toujours être utile. Et comme ça, s'il faut changer une lampe, tu sauras comment faire...
signaler
#10
Oui alors quand je l'ai branché et allumé l'autre jour de la fumée est apparue et ça sentait la poussière donc je pense qu'un gros nettoyage est nessecaire.
Il a sûrement du trainer 20 ans dans un grenier ...
signaler
#11
Il te faudra changer les condensateurs dans tous les cas et identifier d’ou vient la fumée. Si le circuit est défectueux tu peux cramer le transfo de sortie qui est globalement le seul composant unique et propre a cet ampli. En dehors du transfo c'est un tiny terror mais en mieux
signaler
  • J’aime
1 réaction
  • Vibraphonik
#12
Bonsoir,

J'avais révisé un ER 30.
Voici ce que j'écrivais:
Ampli 4xEL84 à contre réaction. 1 EL84 KO (fuite).
Reprise connexions dans la fiche secteur (Fils étamés dans bornes à serrage !).
Vérification et reprise Haute tension sans remplacement de condensateurs.
Réfection contre réaction et circuit de damping sur transfo de sortie.
Remplacement 4 x condensateurs 50µ/50V sur préampli.
Remplacement boutons hétéroclites par 6 x boutons professionnels USA 6,35mm.
Réfection sortie HP Jack.
Essais.
Puissance maxi atteinte avec distorsion.
J'ai le souvenir d'une sortie HP accessible par le dessous et installée à la scie cloche
Un Jack avait été rajouté mais ce n'avait pas été trop évident à câbler.

Sans vouloir anticiper sur le diagnostic de votre appareil, la cause possible de la fumée pourrait être des condensateurs 'moutarde' (*) explosés au primaire du TS et des résistances coupées.
Quand aux condensateurs HT, ils étaient en bonne santé, mais leur câblage méritait d'être remis en état.

J'avais la même fiche secteur Germany. Je l'ai remplacée par une 2P+T Française (avec la terre câblée).

JP

(*) Ces condensateurs (Philips-RTC) utilisés comme condensateurs de liaison étaient très fiables mais il n'est pas dit que dans cette application à fort courant, ils puissent résister bien longtemps.
signaler
#13
Malheureusement je ne sais pas faire tout ça et aucun dans mon département ne le fais.
Donc soit il fonctionne soit il servira de déco chez oui 😂
signaler
#14
Citation de ptitibo66 (voir le message) :
Donc soit il fonctionne soit il servira de déco chez oui 😂


... soit tu l'offres à quelqu’un qui saura le remettre en état !
signaler
#15
Ya t'il un tuto détaillé bien expliqué quelque part pour changer les condensateurs ect ... ?
signaler
#16

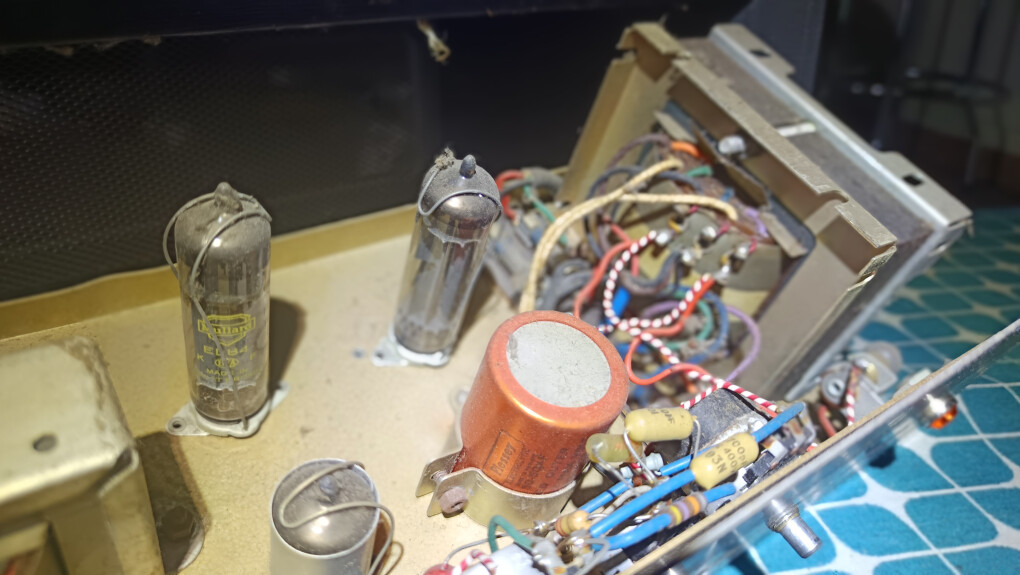

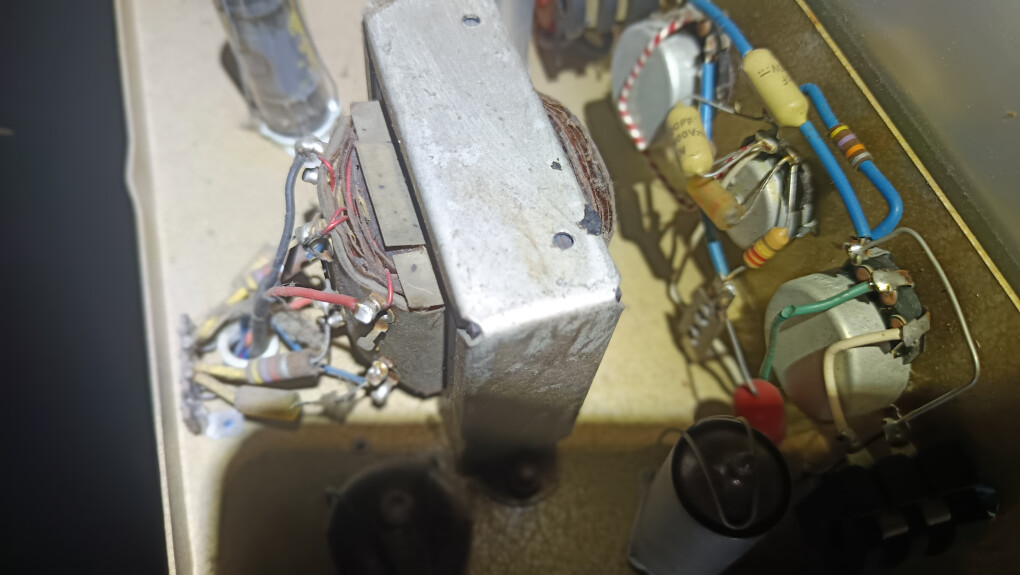

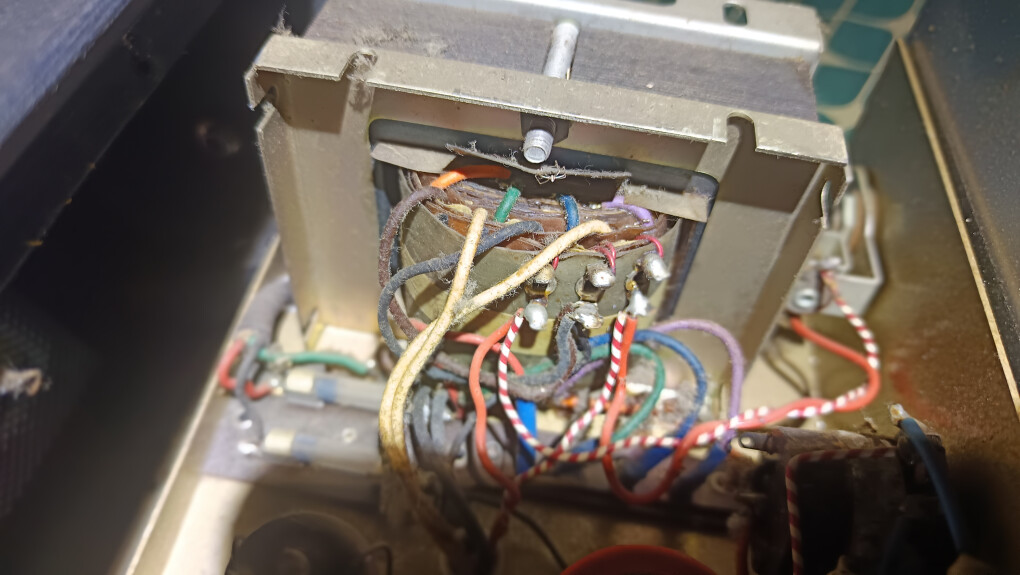

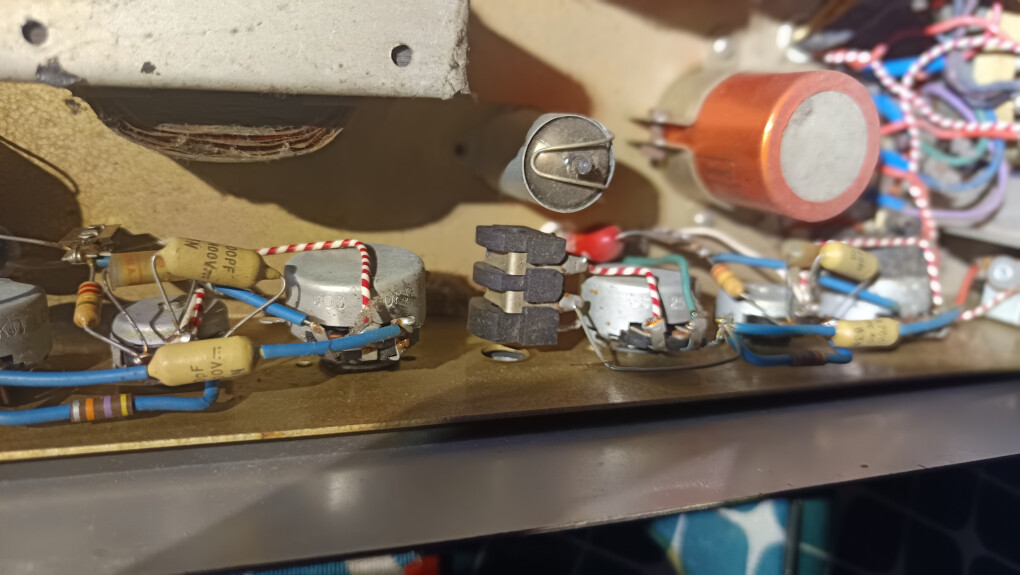

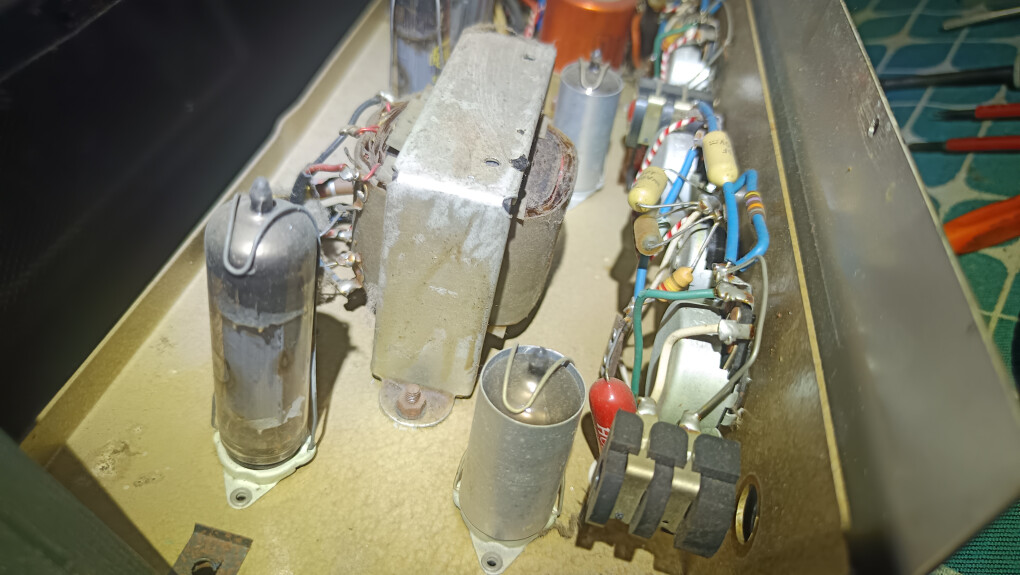

Voilà je me lance ! J'ai pu démonter et faire des premières photos. Les lampes ont l'air correctes.
Les transfo par contres ont une sales tête.
Voilà les premières photos
Et encore merci pour votre aide précieuse
