Remplacement du footswitch Bugera FSB-104A

Bienvenue à tous sur ce tutoriel ! Si vous êtes là c'est que vous recherchez désespérement un footswitch FSB104 pour contrôler votre Bugera 333(XL).

Et comme moi vous n'avez rien trouvé car il n'est plus en vente ? Et oui...

Après avoir contacté Bugera et n'ayant eu aucune informations de leur part, je me suis lancé dans la construction d'une pédale de remplacement. Résultat des courses : 44€ pour cette pédale qui était vendue 75€.

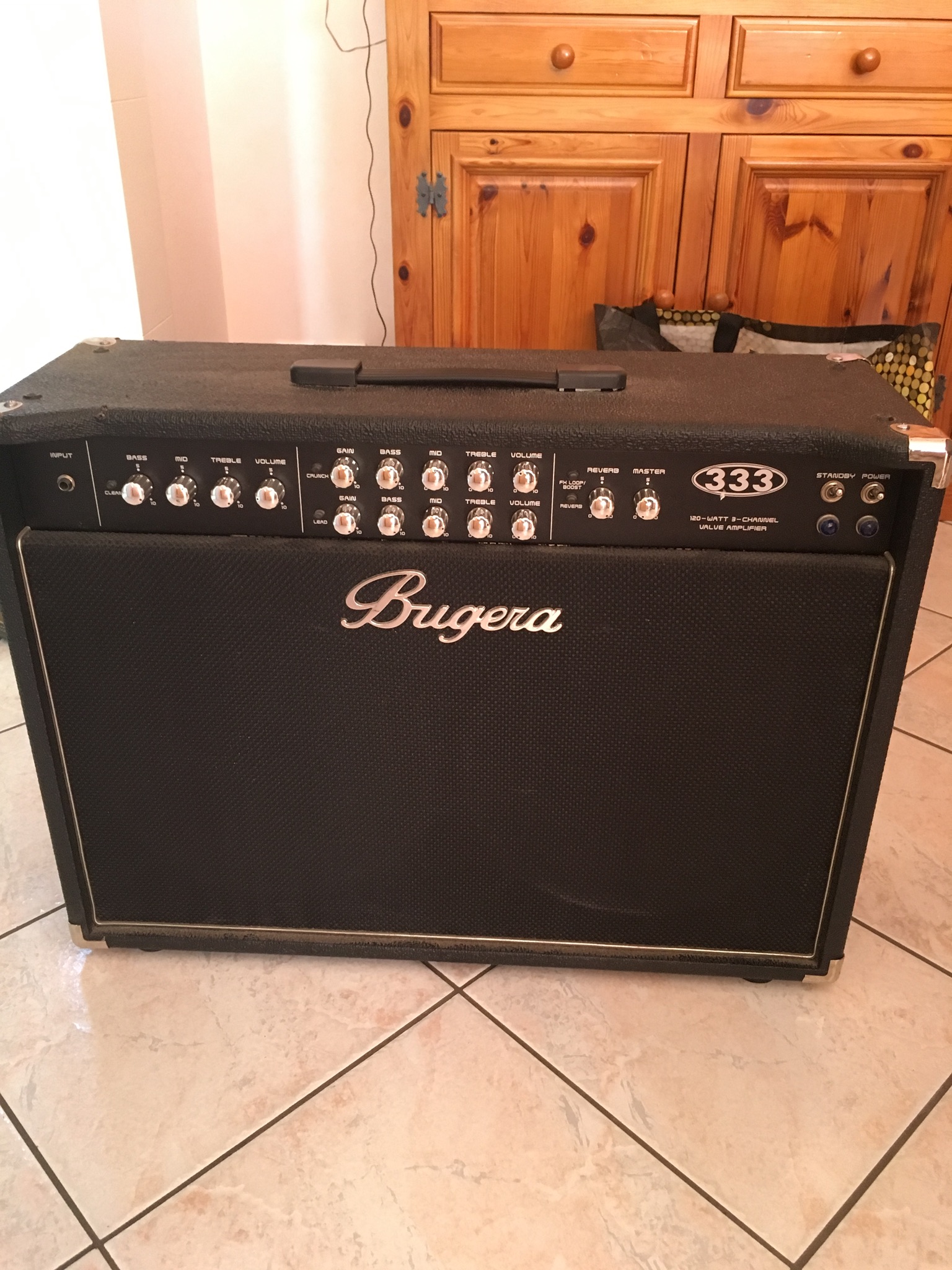

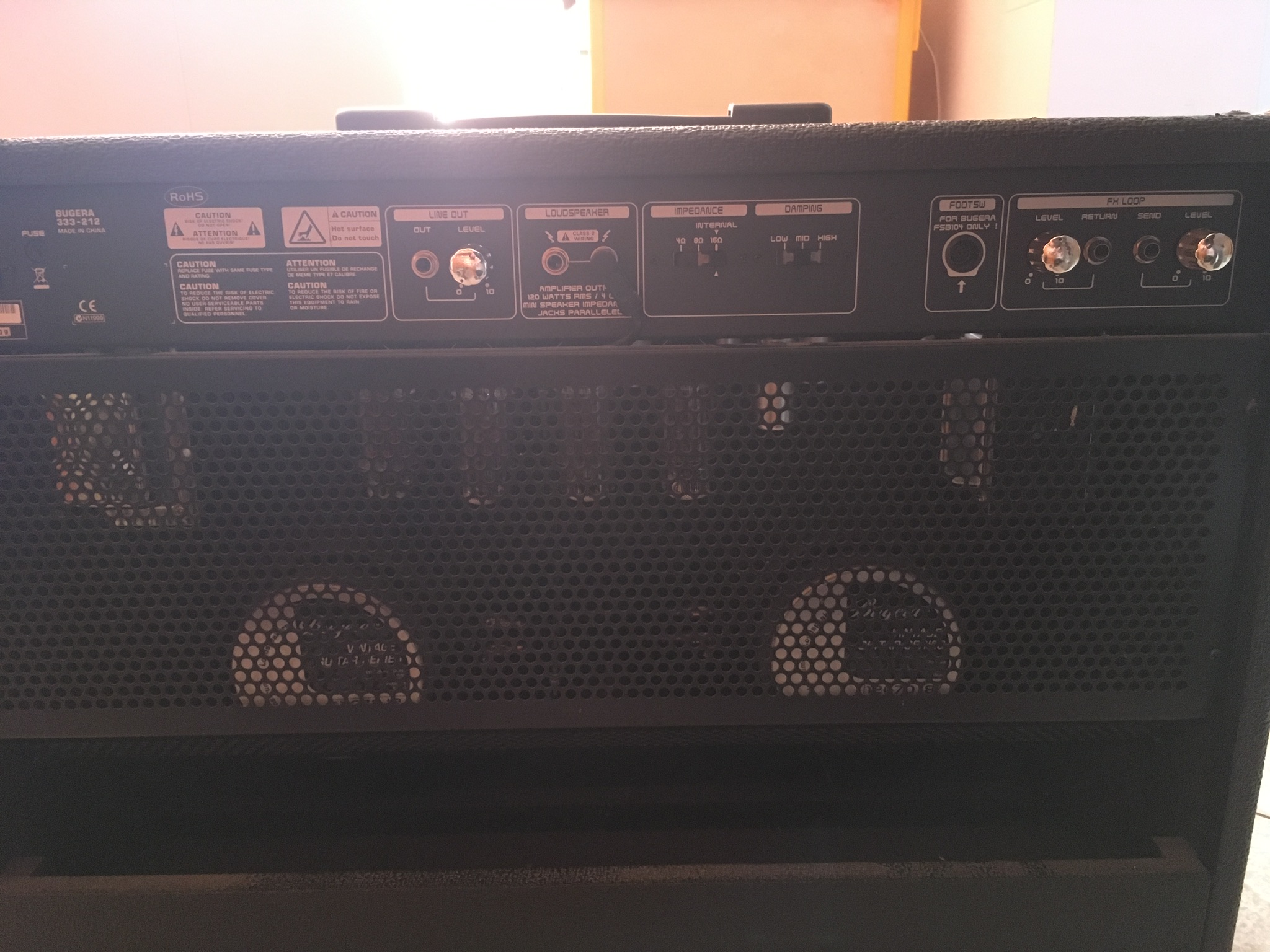

Voici donc l'ampli que j'ai acheté à Broc n roll, pédale manquante....

IMG 0297.JPG

IMG 0298.JPG

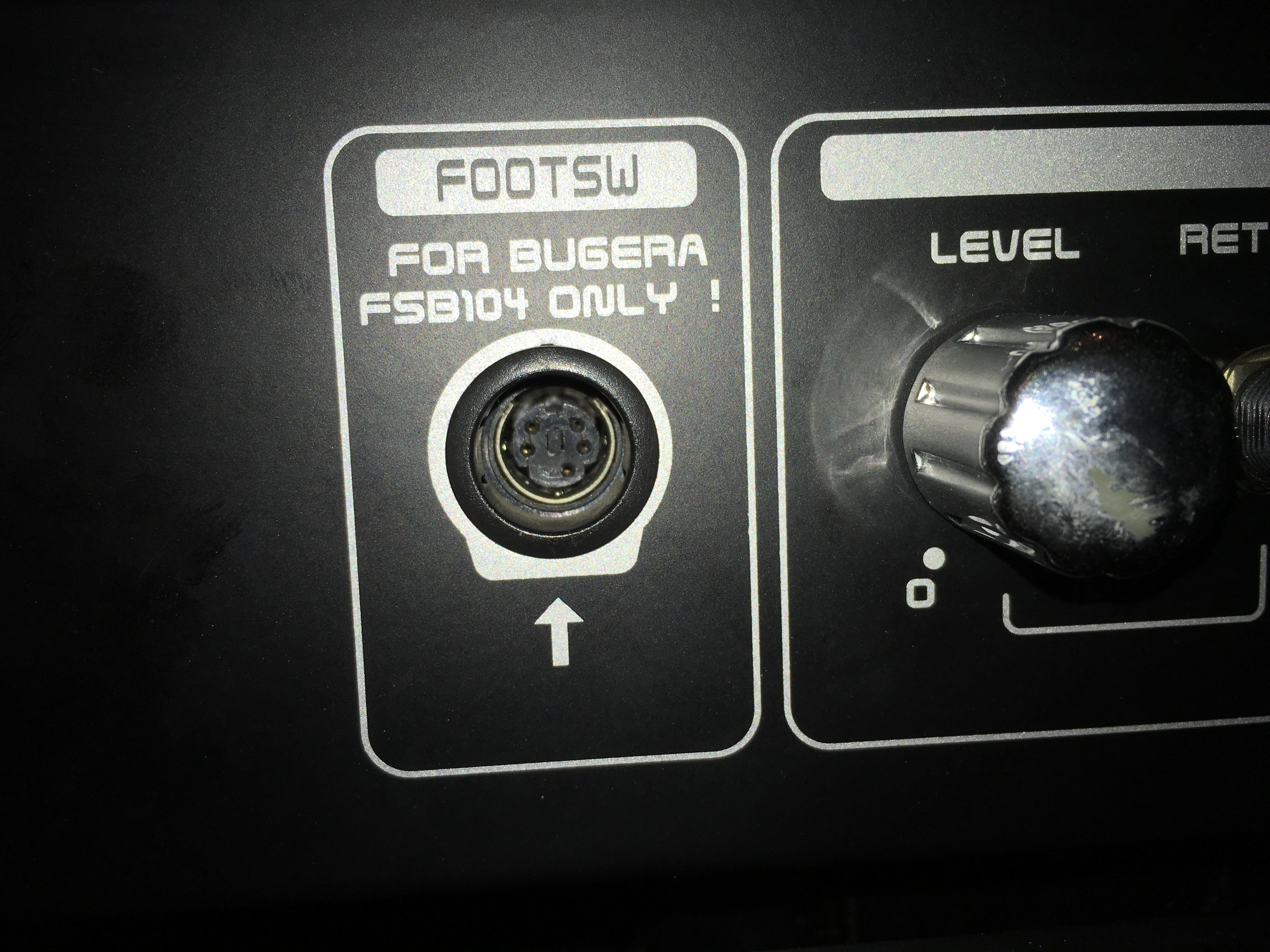

Le problème étant que ces amplis n'ont pas de footswitch en jack mais en prise propriétaire, du moins pas commune !

IMG 0845.JPG



 Le problème étant posé, il est temps de s'y attaquer !



Voici la liste du matos à se procurer :

- 2 Lead Foot FS-2 pour 25.4€

- 4 Footswitch Momentary pour 13.76€

- 2 jack stéréo femelle pour 8.66€

- 1 boite de raccordement pour 2.2€

- 1 connecteur mâle PS/2 pour 0.47€

- 4 support de LED pour 2€

- 2 LED verte pour 0.4€

- 1 LED rouge pour 0.5€

- 1 LED orange pour 0.35€

- 4 résistances, respectivement de 100, 1K, 3.3K, 6.8K



Pour commencer, j'ai démonté les switchs montés sur les FS2 de Thomann (avec une clé de 15) car ce sont des switchs à maintiens.

Une fois cette opération effectué, j'ai commencé à percer les trous des supports de LED au milieu des chiffres présent sur la pédale.

Pour ma part, les supports était de diamètre 5.5mm, j'ai donc percé d'abord à 3 puis à 6mm pour ne pas abimer la tôle.

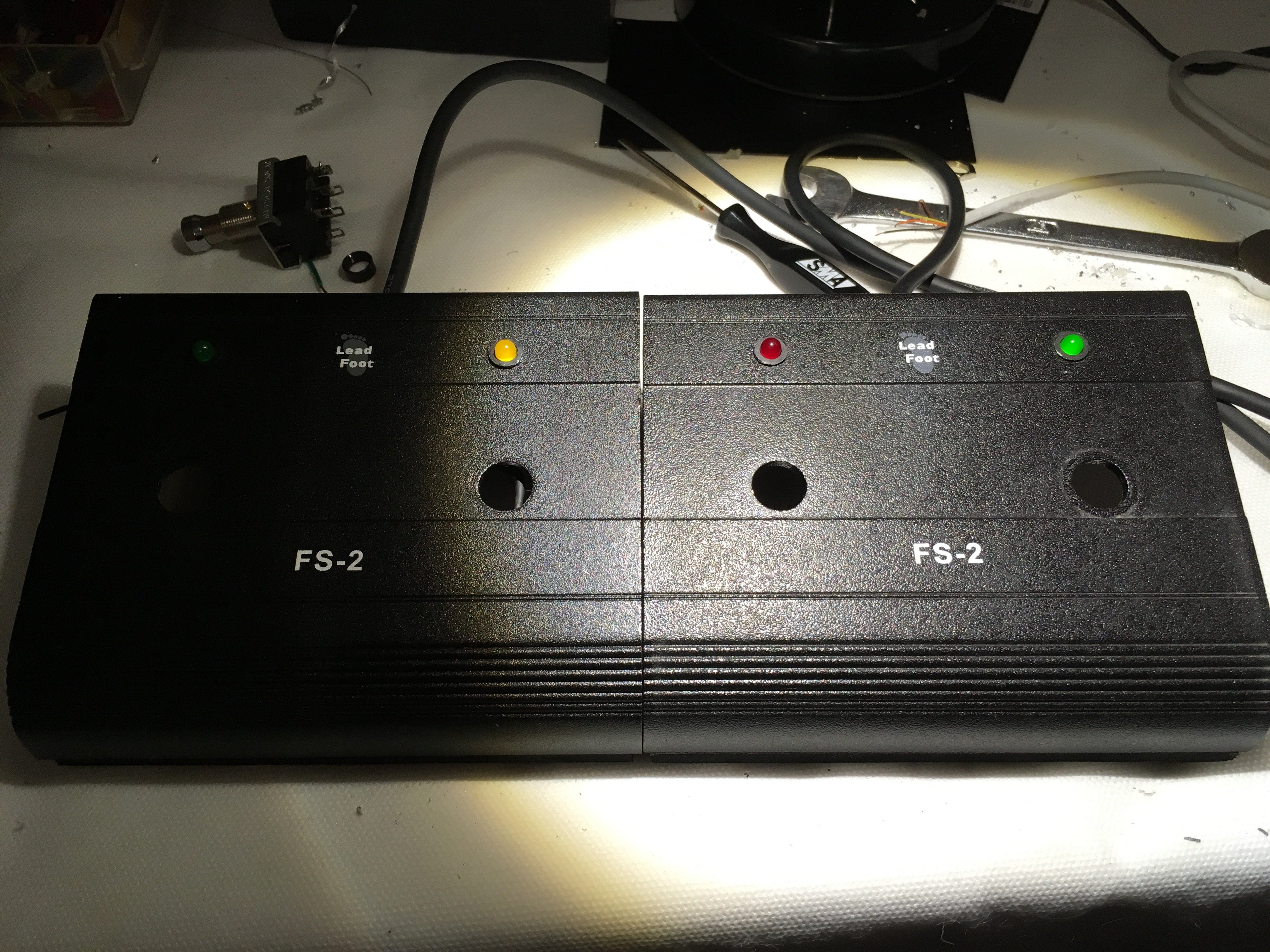

J'ai donc ensuite placé mes supports de LED et les LEDs à l'intérieur. Voilà le résultat final :

IMG 0872.JPG

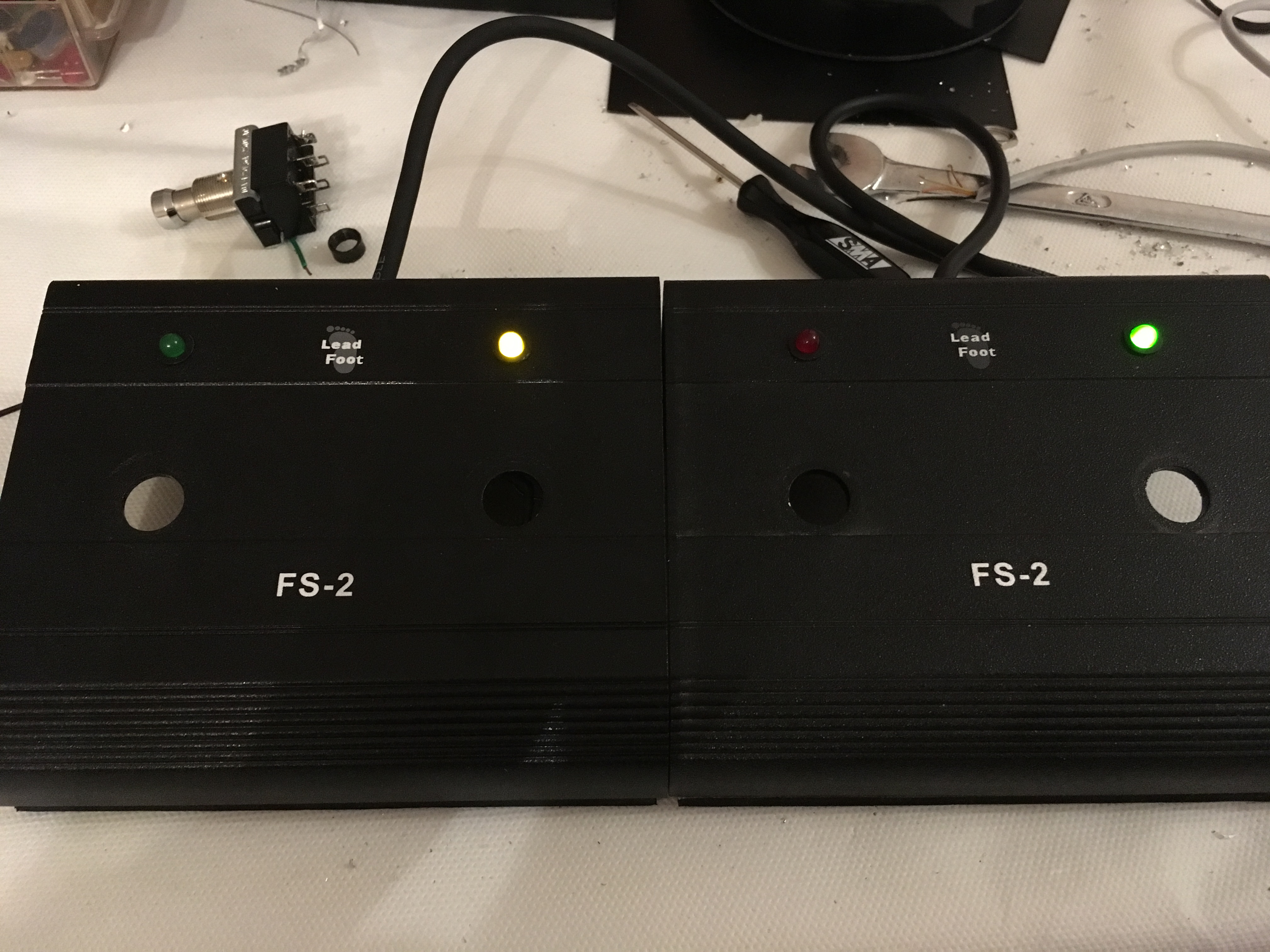

 Dans l'ordre de gauche à droite pour la couleur des LEDs : vert (clean), orange (crunch), rouge (lead) et vert (fxLoop). S'en suis une petite vérification des LEDs :

IMG 0871.JPG



 Après vérification, je suis passé sur le problème du câble PS/2, et là, deux choix s'offrait à moi, remplacer la prise femelle à l'intérieur de l'ampli par une vrai prise PS/2 (car oui c'est une prise PS/2 femelle, mais modifié, il y a un pin en moins) ou simplement enlever un pin sur ma prise male. Réflexion prise, je pars sur l'amputation du pin en trop. A l'aide d'une pince il suffit de le tordre un peu dans tout les sens pour qu'il lache, mais il faut aussi faire attention de ne pas tordres les autres pins voisins !

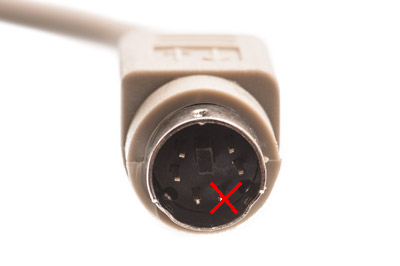

Voilà en image le coupable à retirer:

PS2 Male Male Keyboard Mouse Cable 10ft Front

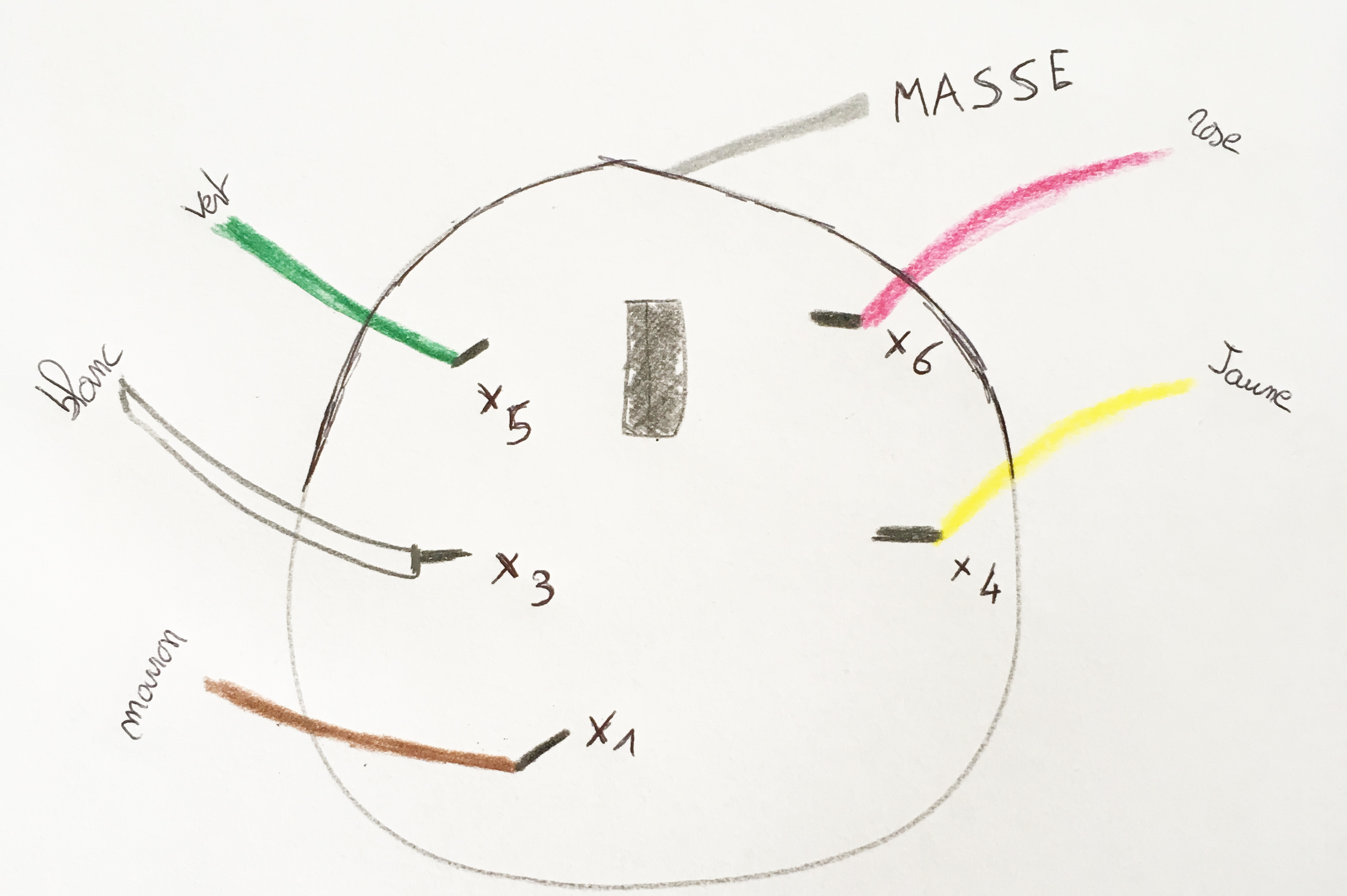

 Ensuite, j'ai utilisé un câble 7 brins + Masse pour souder sur mes pins. J'ai coupé 2 brins qui ne serviront pas dans le câblage. Voici le schéma de soudage :

IMG 3284

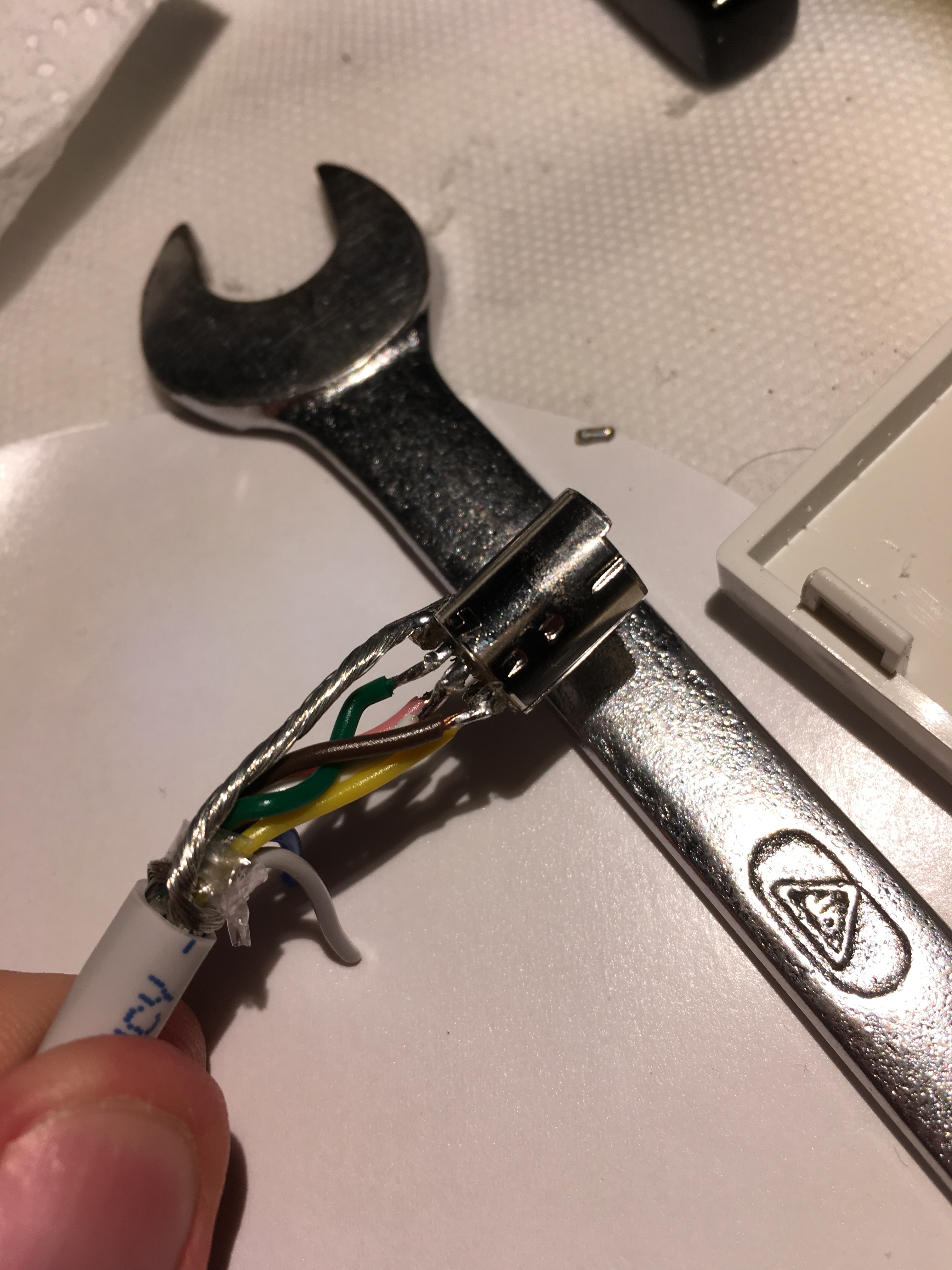

 Et voilà le résultat :
IMG 0863.JPG Je n'ai pas pu remettre le cache derrière la fiche car elle était moulé. J'ai donc utilisé de la gaine termo pour solidifier cette partie.

Cette partie de soudage étant fini, je me suis occupé de la boiboite. J'ai retiré le domino qu'il y avait à l'intérieur et ai solidifié les angles et arrêtes au pistolet à colle. Ensuite, j'ai fait deux trous de dimmension 8mm sur une tranche pour y implanter les jack stéréo femelle côte à côte. Puis un trou sur la tranche en face pour y faire passer le cable qui vient de la fiche PS/2.

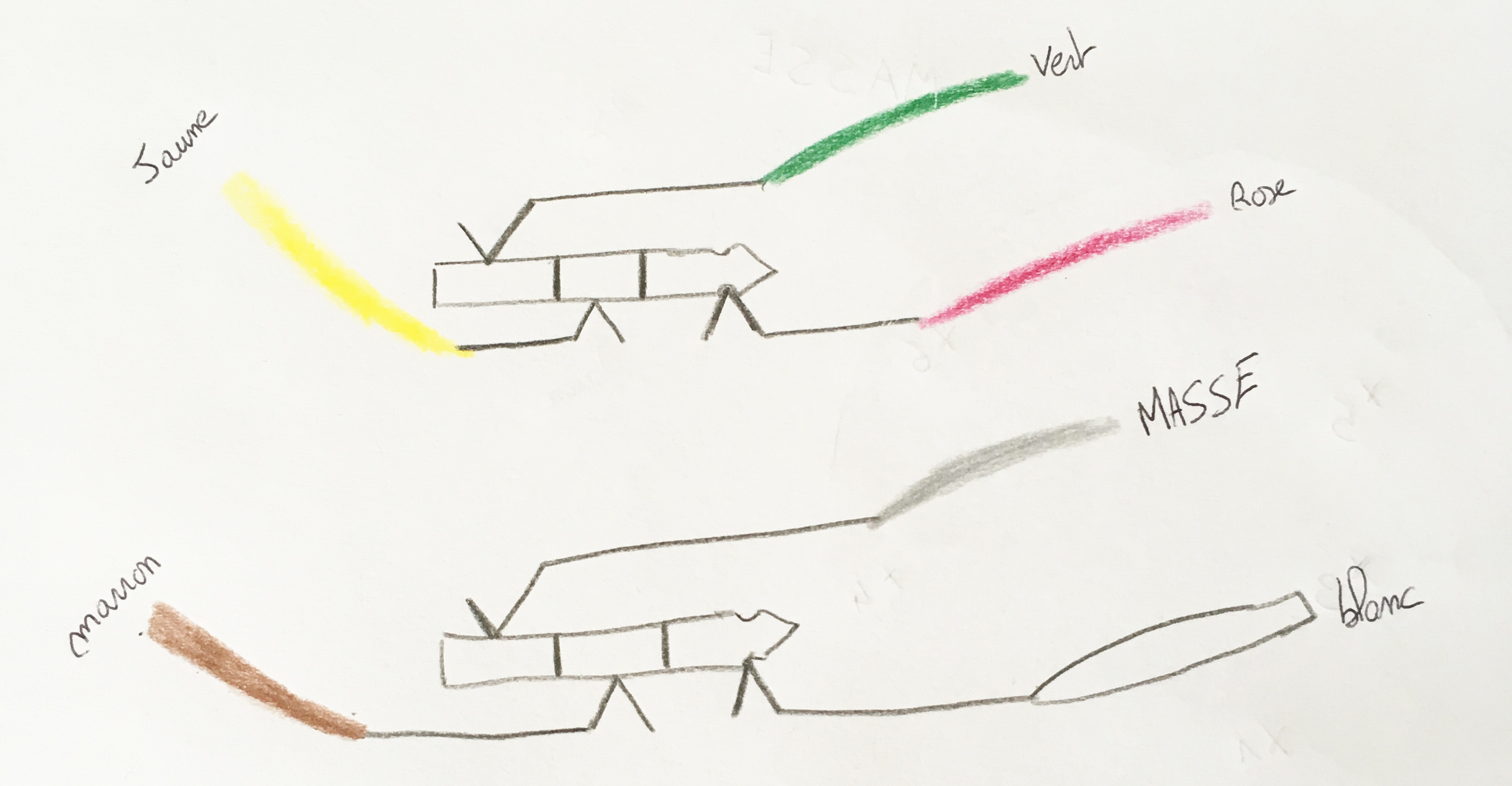

Il faut bien laisser 30 à 40 cm de cable entre la fiche PS/2 et la boite. Enfin tout dépend de où vous voulez la placer. Prochaine étape, faire le soudage entre notre cable d'arrivée et nos deux fiche stéréo. Voici le schéma à réaliser :

IMG 7674

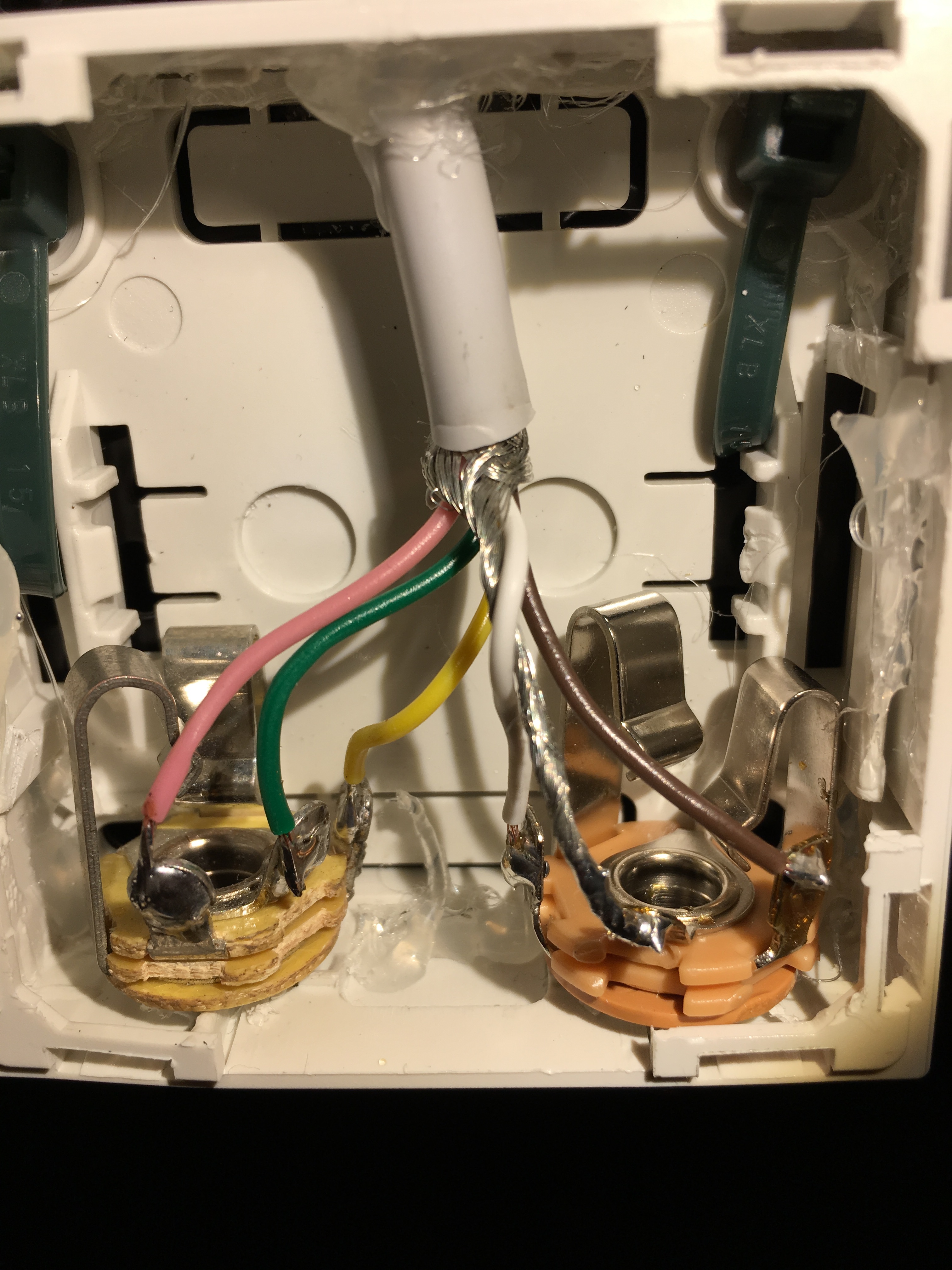

 Et voici le résultat une fois soudé :

IMG 0868.JPG

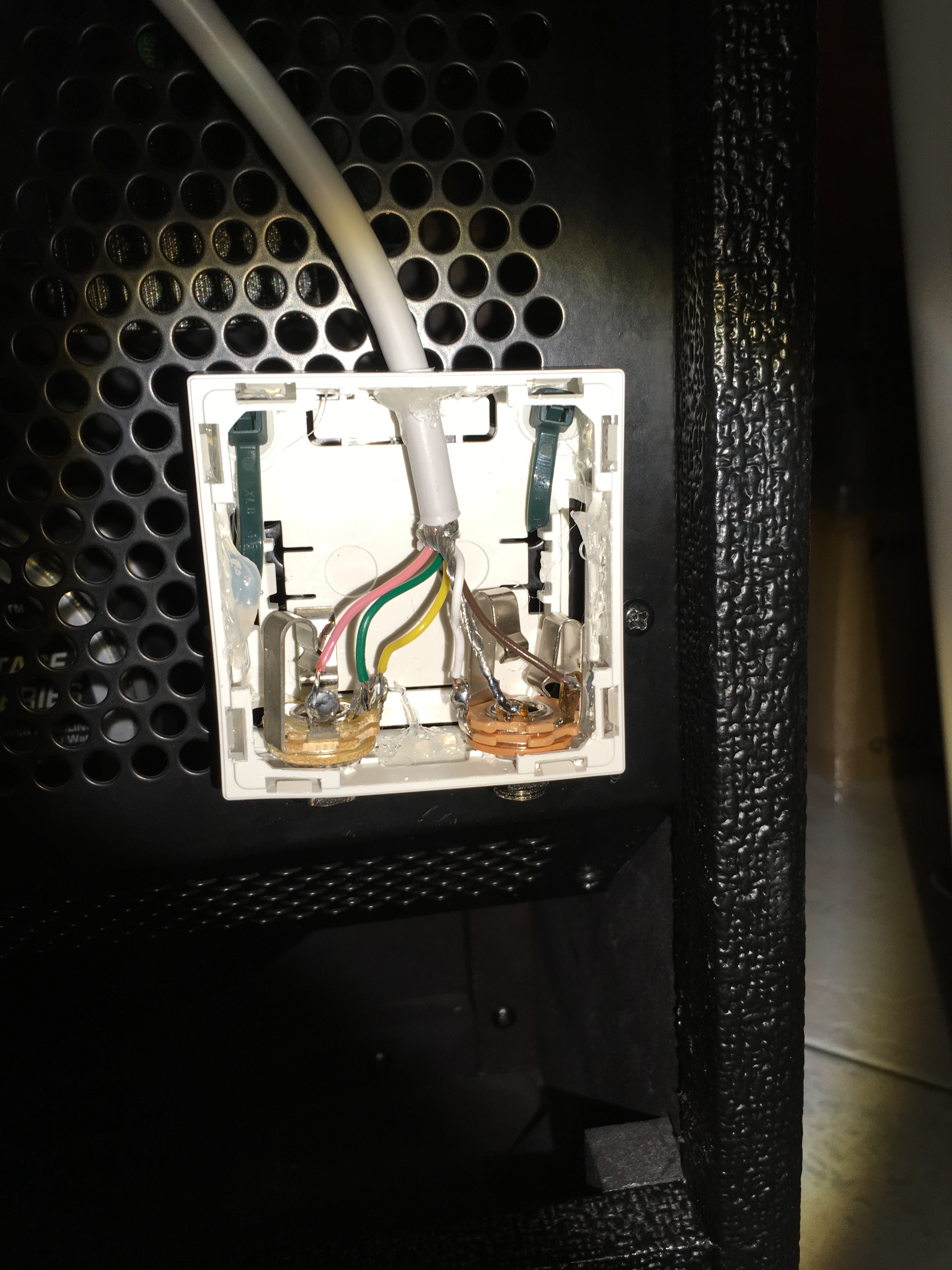

 J'ai décidé de placé la boite en bas a droite de la grille derrière l'ampli, comme ça les jacks venant de la pédale ne sont pas pliés.

J'ai maintenue la boite contre la grille avec deux rizlans. Ya rien à dire, ça bouge pas et ça ne bougera pas !

IMG 0866.JPG

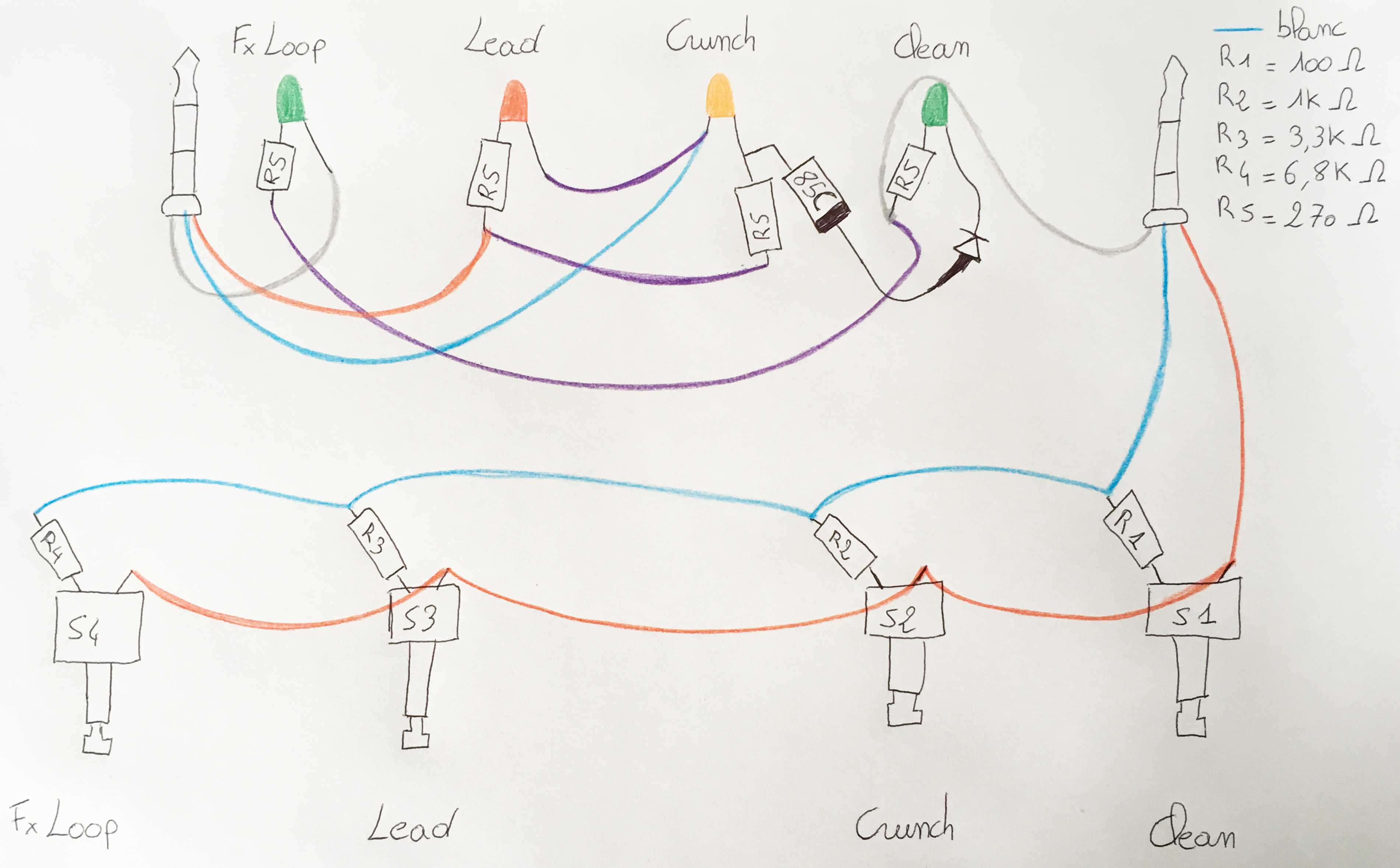

La partie sur l'ampli maintenant fini j'ai pu fermer ma boite et commencer à faire le cablage de la pédale. Après plusieur essaie et de nombreuse recherche sur internet, et beaucoup d'aide de mon père, j'en suis arrivé à ce shéma :



IMG 7136

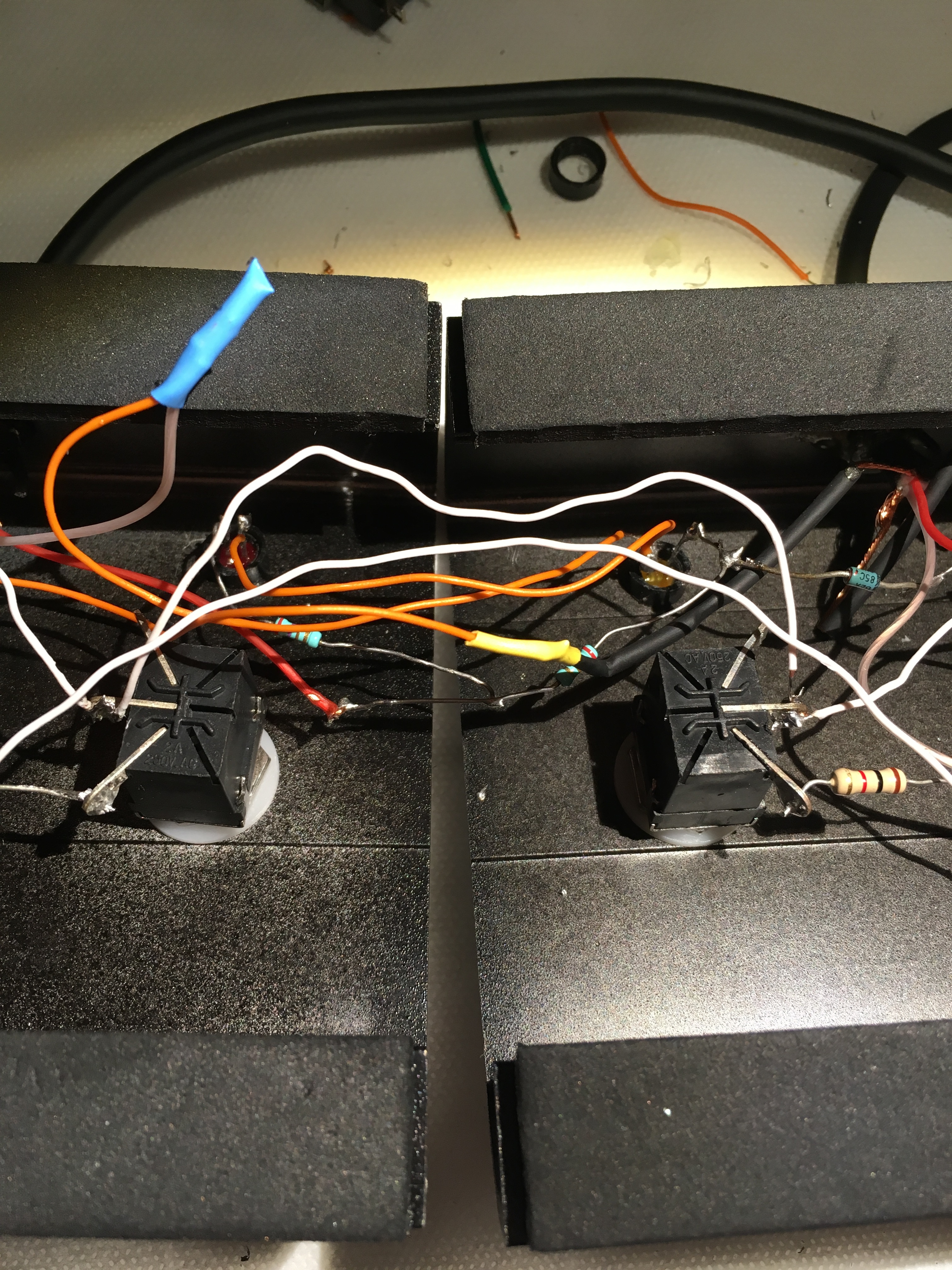

Après plus d'une heure de soudure intense ! Le résultat :

IMG 0873.JPG

 J'ai vérifié que tout fonctionnait, ensuite je suis passé "l'accolation" des deux pédales pour n'en faire plus qu'une.

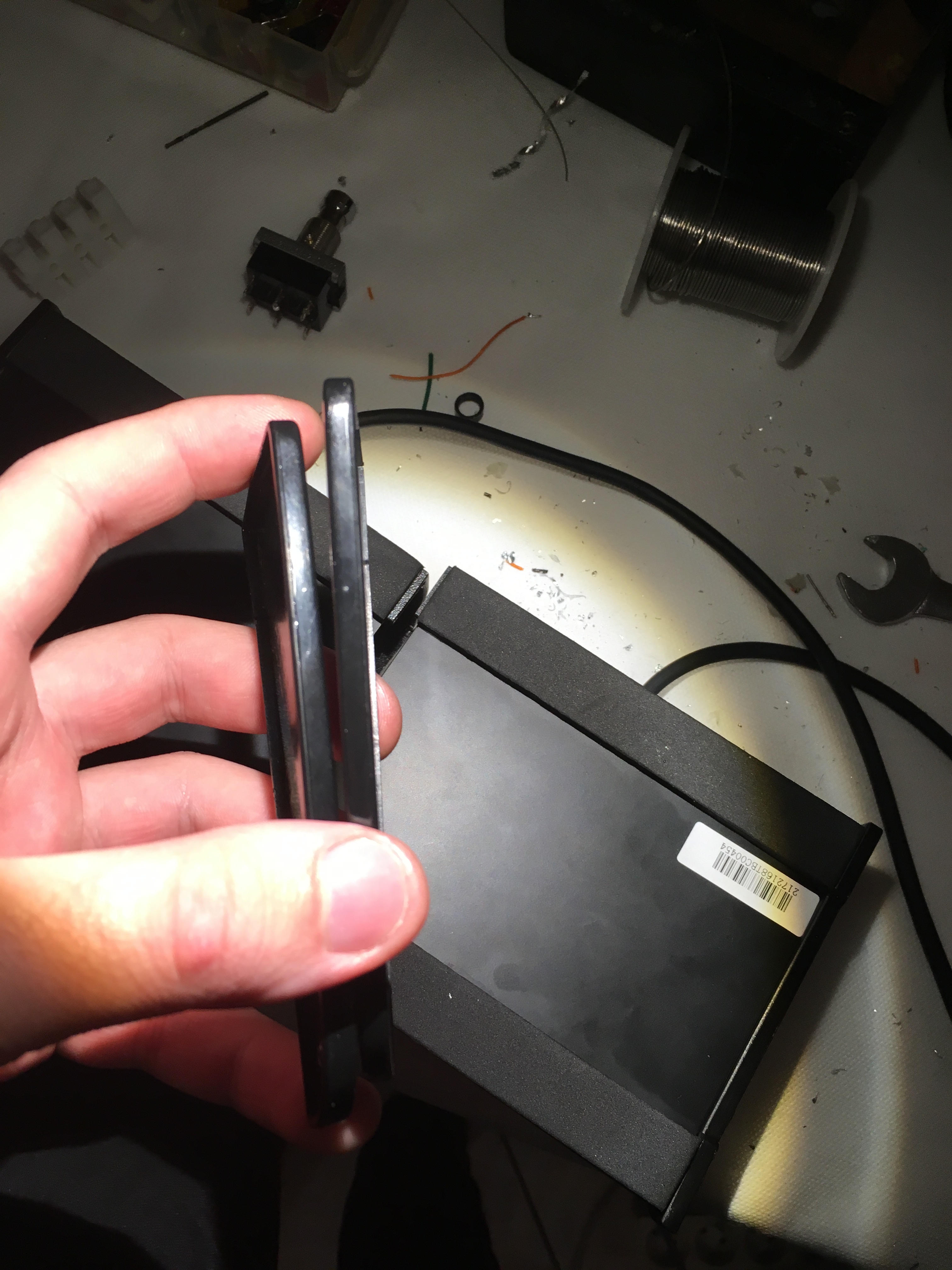

J'ai donc plaqué les deux caches des côtés opposés dans l'étau de cette manière :

50949474299 EBEFA2DD E0F2 4F9B ACE2 5FF2E99D0EF6.JPG

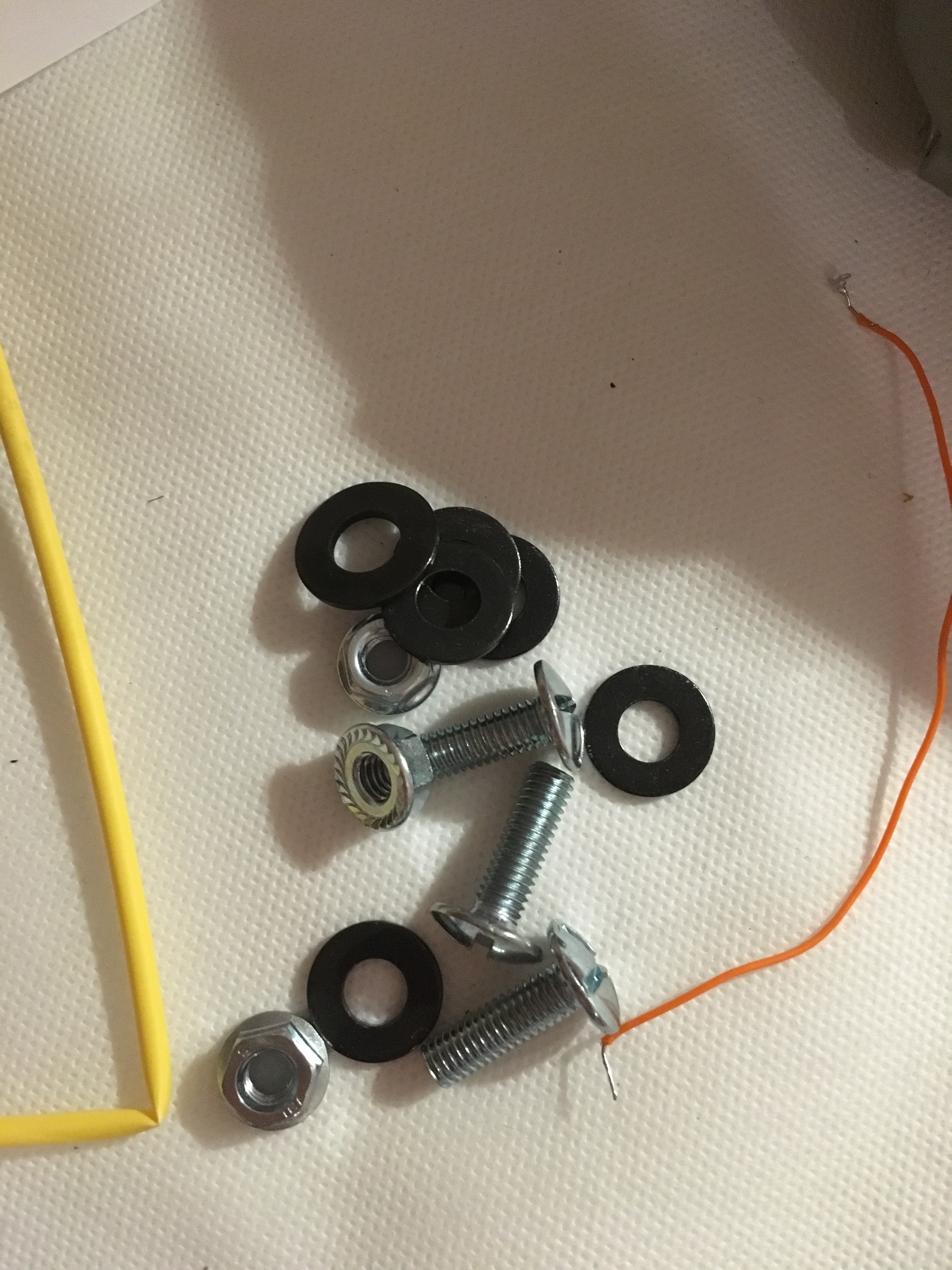

 Pour tenir ces deux plaques ensembles, j'ai percé trois trous sur leurs flancs. Deux sur la partie la plus large, et un sur la partie fine. J'ai aussi rajouté un trou pour le passage des fils au milieu des plaques. Je comptais y passer ces boulons :

50949617871 3A382E37 11C1 4D94 8E6A E09779FAAF74.JPG

 Le résultat est plutôt satisfaisant :

50949667658 5B7BB14C 9331 4782 94E8 D737405DBE2A.JPG

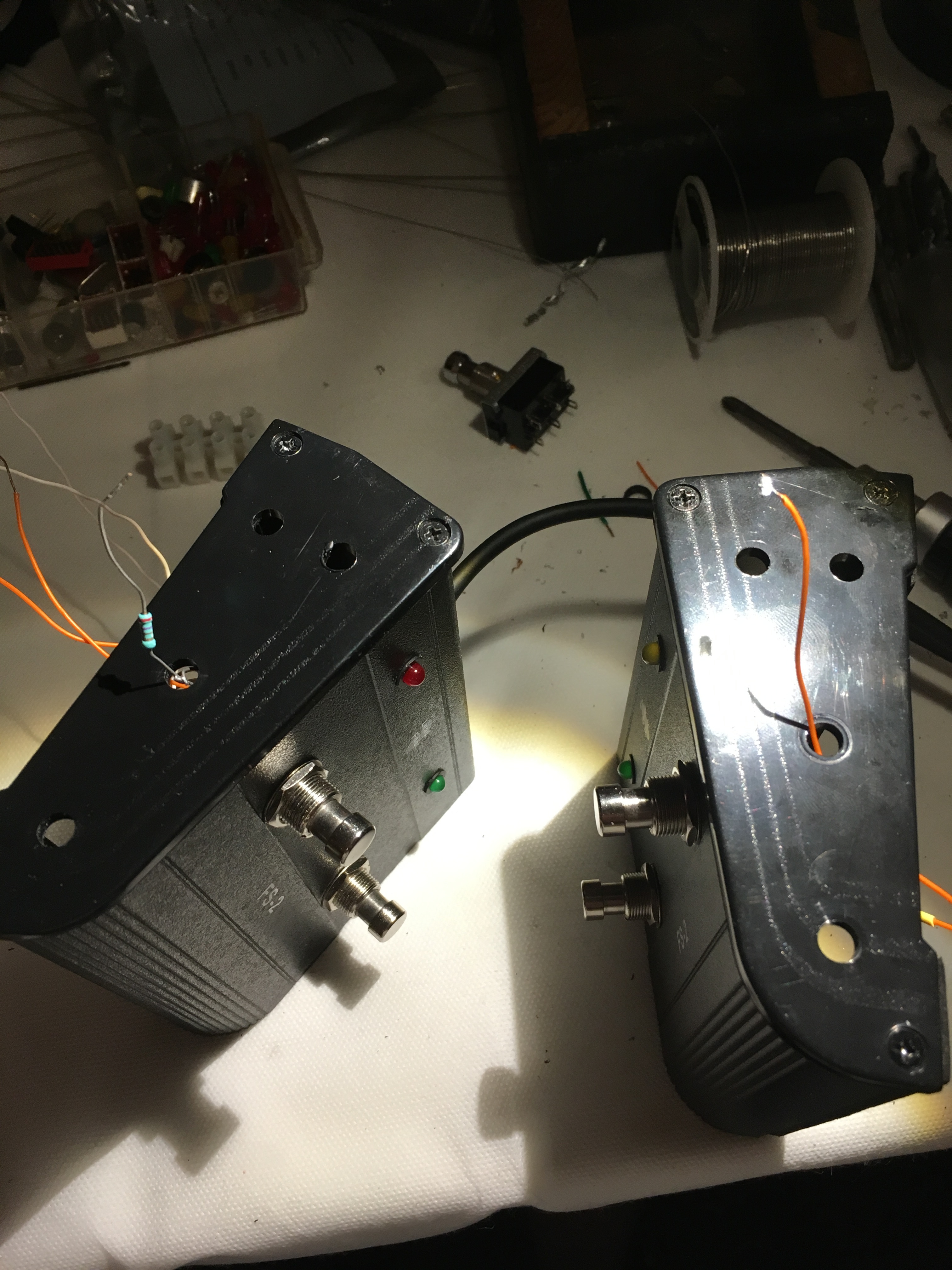

 J'ai ensuite remonté ces plaques, bien sur sans les boulons lol.

50949699653 89B3DD4D 645E 4EB7 B1BE 9E007A18D908.JPG

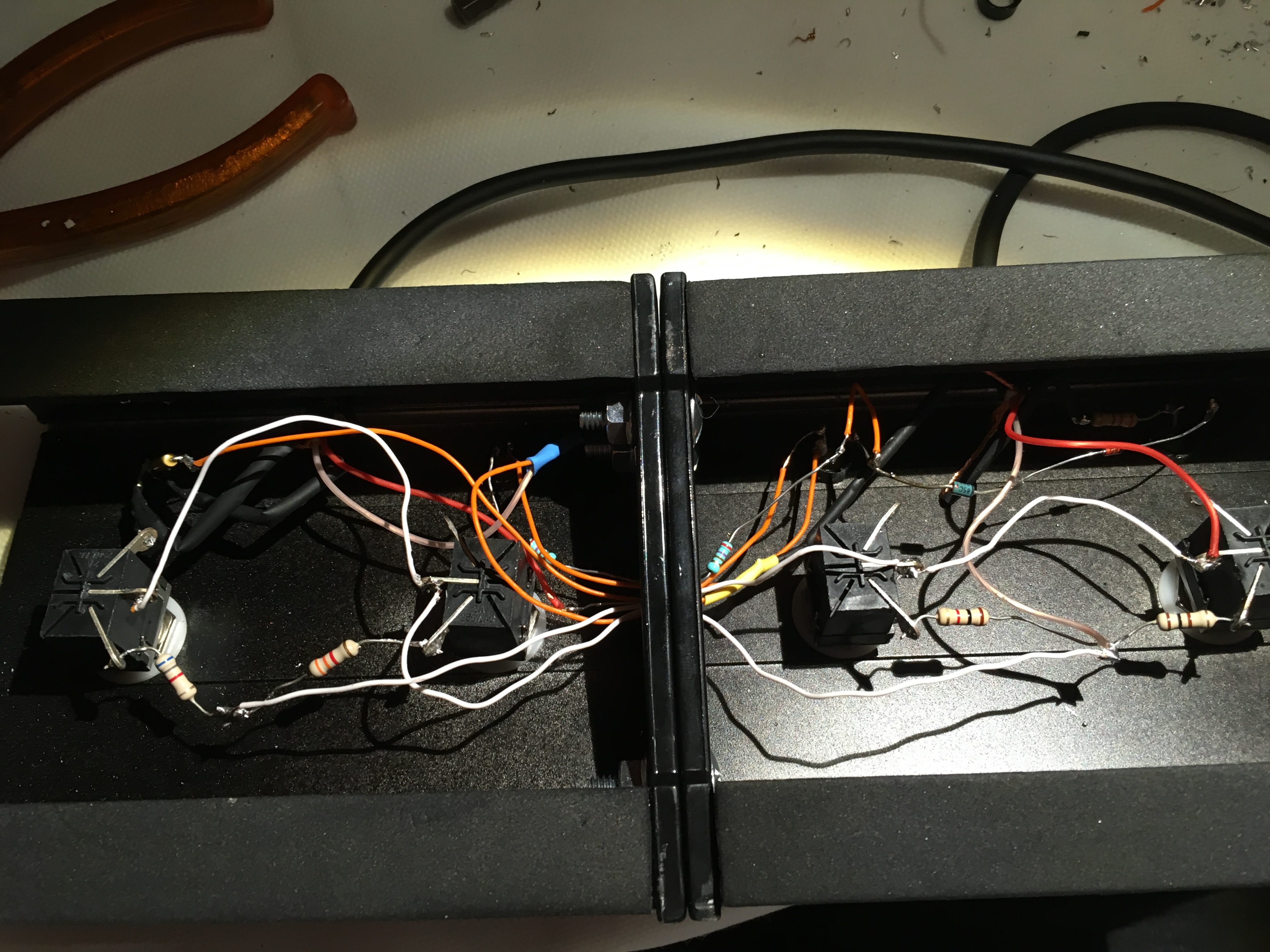

 Partie pas cool, j'ai du déssouder mon cablage pour refaire passer les fils dans les plaques. Mais au final, quand les trois boulons sont serrer, c'est vraiment solide. Ca risque pas de casser de si peu ! "Built like a tank" qu'ils disent chez Bugera, bah chez moi aussi !

50949762364 C72DE16A 0E9A 4E92 9B30 1FB3E0DF0FE7 2.JPG

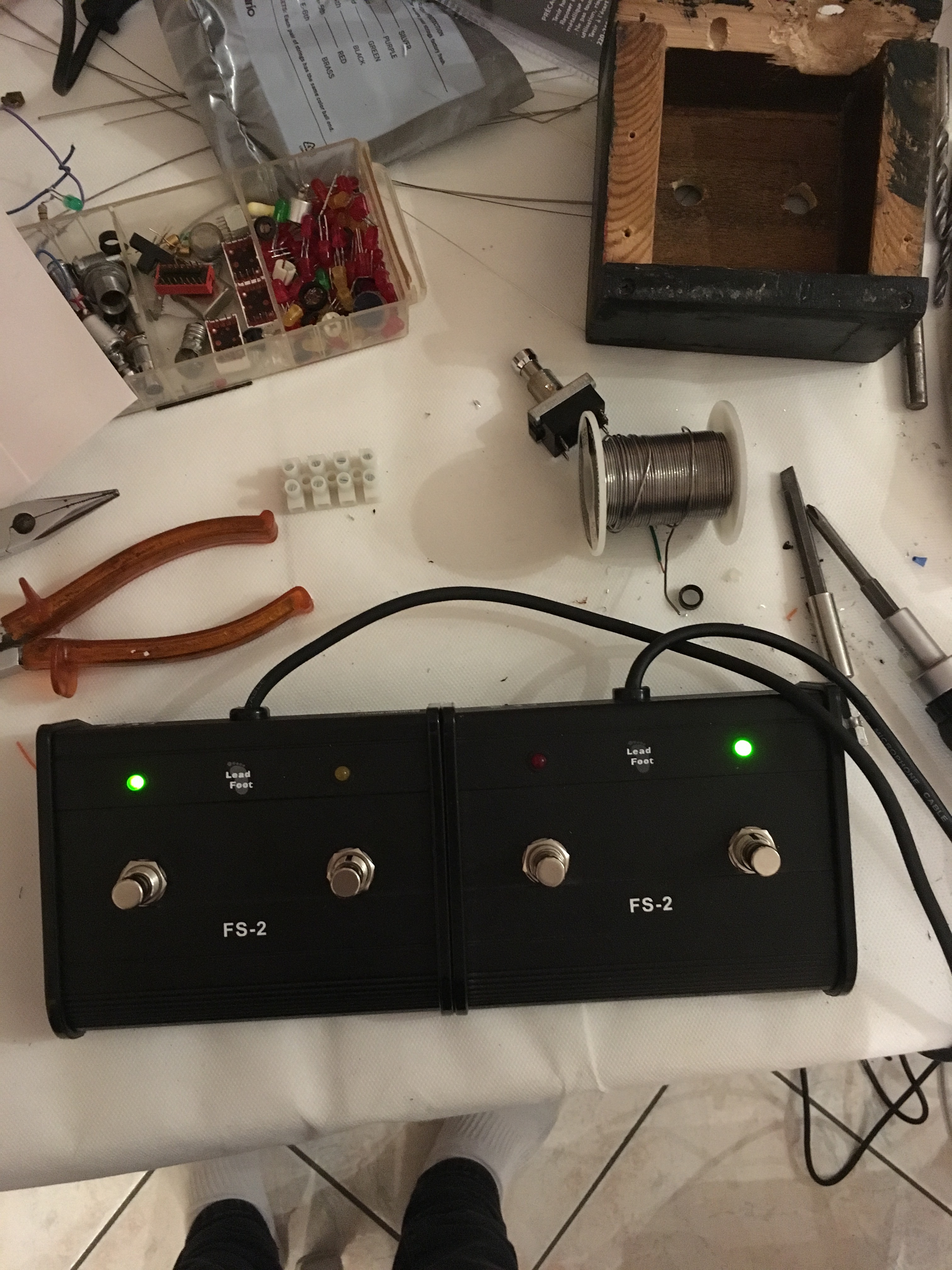

Il ne me restais plus qu'a replacer les plaques métaliques sous les pédales. Pour ça il suffit de dévisser les deux plaques plastiques des extrémités et d'insérer nos plaques métaliques et enfin, refermer notre pédales en revissant les plaques plastiques.



50949797406 DEE00FD1 A15D 4C51 AED6 DCFD3DEE4D68.JPG

 Elle est pas belle cette pédale ?

Pour finir cette épopée il suffit juste de pas se tromper quand on plug les jacks dans notre petite boiboite. Si ça marche pas, c'est que c'est pas le bon jack au bon endroit !



Les images sont dispo ici au format original ! Le mot de passe étant : "ilyaunmotdepasse".



J'espère que ce tutoriel vous sera utile, pour toute question n'hésitez pas à m'envoyer un message privé ou bien dans les commentaires !
