Sujet de la discussion Posté le 16/03/2020 à 19:30:27Branchement tête + cab
Bonsoir à tous,
Je sais que la réponse a dû être posée 10 000 fois et je m'excuse par avance.
Cela dit, je n'ai pas trouvé la réponse que je cherchais ou alors, c'est moi qui ai trop peur de faire une connerie
Je viens de recevoir mon ampli Marshall DSL 20 et l'enceinte Harley Benton G212 (2 sorties arrière 16ohm stéréo et 8 ohm)
C'est mon premier ampli 2 corps, et je n'ai pas la moindre idée de comment brancher à l'arrière sans que tout explose ^^
J'ai lu tellement de choses qui disait de faire gaffe que du coup je flippe un peu...Un peu comme si je devais sortir sans gel hydroalcoolique ou traverser un EH
PAD avec des vieux qui toussent en ce moment
Est-ce qu'une âme charitable saurait me câbler ça en reliant avec des traits à l'aide d'un paint ou d'un photoshop sur la photo que je vous joint...?
Merci infiniment et encore désolé.
Ne vous privé pas pour vous défouler sur moi si vous pensez que j'abuse, je me suis préparé
Je sais que la réponse a dû être posée 10 000 fois et je m'excuse par avance.
Cela dit, je n'ai pas trouvé la réponse que je cherchais ou alors, c'est moi qui ai trop peur de faire une connerie

Je viens de recevoir mon ampli Marshall DSL 20 et l'enceinte Harley Benton G212 (2 sorties arrière 16ohm stéréo et 8 ohm)
C'est mon premier ampli 2 corps, et je n'ai pas la moindre idée de comment brancher à l'arrière sans que tout explose ^^
J'ai lu tellement de choses qui disait de faire gaffe que du coup je flippe un peu...Un peu comme si je devais sortir sans gel hydroalcoolique ou traverser un EH

PAD avec des vieux qui toussent en ce moment

Est-ce qu'une âme charitable saurait me câbler ça en reliant avec des traits à l'aide d'un paint ou d'un photoshop sur la photo que je vous joint...?
Merci infiniment et encore désolé.
Ne vous privé pas pour vous défouler sur moi si vous pensez que j'abuse, je me suis préparé

- 1
- 2

Berzin
24304

Vie après AF ?
Membre depuis 20 ans
2 Posté le 16/03/2020 à 19:59:46
Bonjour sur la tête, il faut prendre l'une des deux sorties 8 ohms et brancher sur la prise 8 ohms de l'enceinte, en s'assurant que l'interrupteur est sur 8 ohms mono (à droite).
0
"Les gens d'en bas qu'il faut respecter". M. Barnier

Al Scino
7

Nouvel·le AFfilié·e
Membre depuis 5 ans
3 Posté le 16/03/2020 à 20:26:41
Salut Berzin et merci pour ta réponse.
J'ai entre temps eu quelqu'un qui m'a expliqué que je devais mettre sur 16ohm au baffle et et brancher 2 jack un sur sur chaque sortie 2x16ohm de la tête, mais ne pas utiliser la sortie 1x16 ohm (tjs de la tête).
ça paraît cohérent ?
J'ai entre temps eu quelqu'un qui m'a expliqué que je devais mettre sur 16ohm au baffle et et brancher 2 jack un sur sur chaque sortie 2x16ohm de la tête, mais ne pas utiliser la sortie 1x16 ohm (tjs de la tête).
ça paraît cohérent ?
0

Vibraphonik
3160

Squatteur·euse d’AF
Membre depuis 9 ans
4 Posté le 16/03/2020 à 21:12:29
Les deux solutions conviennent.
Mais comme ton ampli est mono, autant utiliser la soluction de Berzin, ça fait un seul câble au lieu de deux : tu divises par deux les risques de panne !
Mais comme ton ampli est mono, autant utiliser la soluction de Berzin, ça fait un seul câble au lieu de deux : tu divises par deux les risques de panne !
0

Al Scino
7

Nouvel·le AFfilié·e
Membre depuis 5 ans
5 Posté le 16/03/2020 à 21:43:18
oui mais du coup ça ne va pas sortir que sur un seul HP ?
A ce moment là pourquoi ne pas brancher sur la sortie 1x16ohm de la tête ?
Désolé, je dois passer pour un débile mais j'y comprends pas granch'
En gros sur la photo que je joins vous me dites de brancher comme le bleu ?
et en vert voilà comment moi j'ai compris...

A ce moment là pourquoi ne pas brancher sur la sortie 1x16ohm de la tête ?
Désolé, je dois passer pour un débile mais j'y comprends pas granch'
En gros sur la photo que je joins vous me dites de brancher comme le bleu ?
et en vert voilà comment moi j'ai compris...

0

Vibraphonik
3160

Squatteur·euse d’AF
Membre depuis 9 ans
6 Posté le 16/03/2020 à 22:58:06
Si l'interrupteur sur le Cab est sur "8 Ohms Mono", alors les deux HP (16 ohms chacun) sont reliés en parallèle, ce qui fait 8 ohms au total. Le son sort bien par les deux HP, pas par un seul.
Si l'interrupteur est sur "16 Ohms Stereo", alors les deux HP sont séparés. Tu peux mettre deux câbles, mais ton ampli étant mono, tu devrais avoir le même rendu sonore qu'avec un seul câble et sur 8 ohms mono.
Si tu as deux câbles HP, tu peux toujours comparer, et nous dire si tu entends une différence.
PS : les câbles HP ne sont pas des jacks de guitare... ils doivent supporter des puissances bien plus grandes.
Si l'interrupteur est sur "16 Ohms Stereo", alors les deux HP sont séparés. Tu peux mettre deux câbles, mais ton ampli étant mono, tu devrais avoir le même rendu sonore qu'avec un seul câble et sur 8 ohms mono.
Si tu as deux câbles HP, tu peux toujours comparer, et nous dire si tu entends une différence.
PS : les câbles HP ne sont pas des jacks de guitare... ils doivent supporter des puissances bien plus grandes.
0

Al Scino
7

Nouvel·le AFfilié·e
Membre depuis 5 ans
7 Posté le 16/03/2020 à 23:01:44
Super,
Merci beaucoup à tous pour ces explications.
A +
Merci beaucoup à tous pour ces explications.
A +
0

Berzin
24304

Vie après AF ?
Membre depuis 20 ans
8 Posté le 17/03/2020 à 11:00:44
Oui l'option stéréo permet soit de brancher un ampli stéréo, mais le tien ne l'est pas ; soit de brancher deux têtes sur la même enceinte.
0
"Les gens d'en bas qu'il faut respecter". M. Barnier

*ARNO*
155

Posteur·euse AFfiné·e
Membre depuis 17 ans
9 Posté le 09/07/2021 à 19:45:19
Salut, je veux bien l'avis d'un connaisseur...
si J'ai 2 baffles de 8 ohms, comment je branche s'il vous plait?!
Merci
si J'ai 2 baffles de 8 ohms, comment je branche s'il vous plait?!

Merci
0

Vibraphonik
3160

Squatteur·euse d’AF
Membre depuis 9 ans
10 Posté le 09/07/2021 à 20:33:04
Tu ne peux pas les brancher tels quels.
Il faut bricoler un câble qui permette de mettre tes deux cabs en série, pour avoir 16 Ohms, et brancher ça dans la sortie 16 Ohms de la tête.
Il faut bricoler un câble qui permette de mettre tes deux cabs en série, pour avoir 16 Ohms, et brancher ça dans la sortie 16 Ohms de la tête.
1

*ARNO*
155

Posteur·euse AFfiné·e
Membre depuis 17 ans
11 Posté le 10/07/2021 à 08:15:26

Berzin
24304

Vie après AF ?
Membre depuis 20 ans
12 Posté le 10/07/2021 à 09:35:25
Non, je ne pense pas. Déjà c'est un jack et pas un câble haut parleur, ensuite il démare en stéréo, ton ampli est mono.
0
"Les gens d'en bas qu'il faut respecter". M. Barnier

Vibraphonik
3160

Squatteur·euse d’AF
Membre depuis 9 ans
13 Posté le 10/07/2021 à 10:24:13
Effectivement, ça ne peut pas marcher avec ce type de câble, et je n'en connais pas dans le commerce qui permette de mettre deux HP en série...
Il faudrait que tu puisse bricoler ce genre de montage :

Il est temps de sortir le fer à souder...
Il faudrait que tu puisse bricoler ce genre de montage :

Il est temps de sortir le fer à souder...
0

CREACH amp
1107

AFicionado·a
Membre depuis 6 ans
14 Posté le 10/07/2021 à 18:58:28
Bonjour Arno,
A ta place je ne ferai pas de câble spécial, pour 25 euro tu a le Palmer cabinet merger qui permet de passer 2 baffles en série (ou en parallèle).
https://www.palmer-germany.com/en/products/signal-splitter-switcher/5088/cab-m
A ta place je ne ferai pas de câble spécial, pour 25 euro tu a le Palmer cabinet merger qui permet de passer 2 baffles en série (ou en parallèle).
https://www.palmer-germany.com/en/products/signal-splitter-switcher/5088/cab-m
2

Berzin
24304

Vie après AF ?
Membre depuis 20 ans
15 Posté le 10/07/2021 à 20:21:34
Ca semble raisonnble !
1
"Les gens d'en bas qu'il faut respecter". M. Barnier

*ARNO*
155

Posteur·euse AFfiné·e
Membre depuis 17 ans
16 Posté le 11/07/2021 à 09:46:20
super ce petit boitier!
l'ampli dans séries et les 2 baffles, parfait!
Par contre, câble haut parleur?! Dans un shop, le gars m'a vendu des jack guitares pour brancher mes deux 8412 et ma vieille 8100? Pas bon?? !?
l'ampli dans séries et les 2 baffles, parfait!
Par contre, câble haut parleur?! Dans un shop, le gars m'a vendu des jack guitares pour brancher mes deux 8412 et ma vieille 8100? Pas bon?? !?
0

Vibraphonik
3160

Squatteur·euse d’AF
Membre depuis 9 ans
17 Posté le 11/07/2021 à 11:06:01
Oui, un câble HP est nécessaire. Mais comme ce sont aussi des connecteurs jack, ça ressemble beaucoup à un câble de guitare...
A vérifier donc...
La (grosse) différence, c'est que dans un câble guitare, il ne passe que quelques millièmes de Watt, alors que dans un câble HP, il peut en passer une centaine !
A vérifier donc...
La (grosse) différence, c'est que dans un câble guitare, il ne passe que quelques millièmes de Watt, alors que dans un câble HP, il peut en passer une centaine !
1

*ARNO*
155

Posteur·euse AFfiné·e
Membre depuis 17 ans
18 Posté le 17/07/2021 à 11:46:28
Ok... Est ce que cela peut provoquer justement provoquer des différences de volume et des grésillements?
J'en profite pour une autre question...
J'ai un ampli behringer A800, est il possible que je brancheen position stéréo (400w sous 4 ohms) les 2 Marshall 8412 qui sont en 8 ohms, en faisant bien attention de ne pas mettre très fort pour les HP? Le but étant de faire ressortir le son d'un eleven rack qui est brancher sur la sono
J'en profite pour une autre question...
J'ai un ampli behringer A800, est il possible que je brancheen position stéréo (400w sous 4 ohms) les 2 Marshall 8412 qui sont en 8 ohms, en faisant bien attention de ne pas mettre très fort pour les HP? Le but étant de faire ressortir le son d'un eleven rack qui est brancher sur la sono
0

Vibraphonik
3160

Squatteur·euse d’AF
Membre depuis 9 ans
19 Posté le 17/07/2021 à 12:55:11
Pour les grésillements et les différences de volume, plein de choses peuvent en être la cause, et les câbles en sont une. Regarde si c'est indiqué "instrument cable" ou "speaker cable" quelque part. Dans le second cas, ce sont les bons câbles.
Oui, tu peux utiliser le Behringer (2x220W) avec les deux cabs Marshall (140 ou 160W chacun, selon les HP à l'intérieur), en veillant à ne pas trop pousser le volume... (et avec des câbles pour HP !)
Oui, tu peux utiliser le Behringer (2x220W) avec les deux cabs Marshall (140 ou 160W chacun, selon les HP à l'intérieur), en veillant à ne pas trop pousser le volume... (et avec des câbles pour HP !)
1

*ARNO*
155

Posteur·euse AFfiné·e
Membre depuis 17 ans
20 Posté le 17/07/2021 à 13:07:57
Merci pour tout!
pour la sono
https://www.thomann.fr/pro_snake_tpl_5_lp.htm
pour le branchement tête baffle
https://www.thomann.fr/cordial_ctl_15_pp.htm
pour la sono
https://www.thomann.fr/pro_snake_tpl_5_lp.htm
pour le branchement tête baffle
https://www.thomann.fr/cordial_ctl_15_pp.htm
0

Vibraphonik
3160

Squatteur·euse d’AF
Membre depuis 9 ans
21 Posté le 17/07/2021 à 15:43:39
Ok : les deux produits que tu cites sont bien des câbles HP.
1

mok_ba
14

Nouvel·le AFfilié·e
Membre depuis 7 ans
22 Posté le 19/06/2023 à 13:43:05
Je poste ça là si quelqu'un m'entend

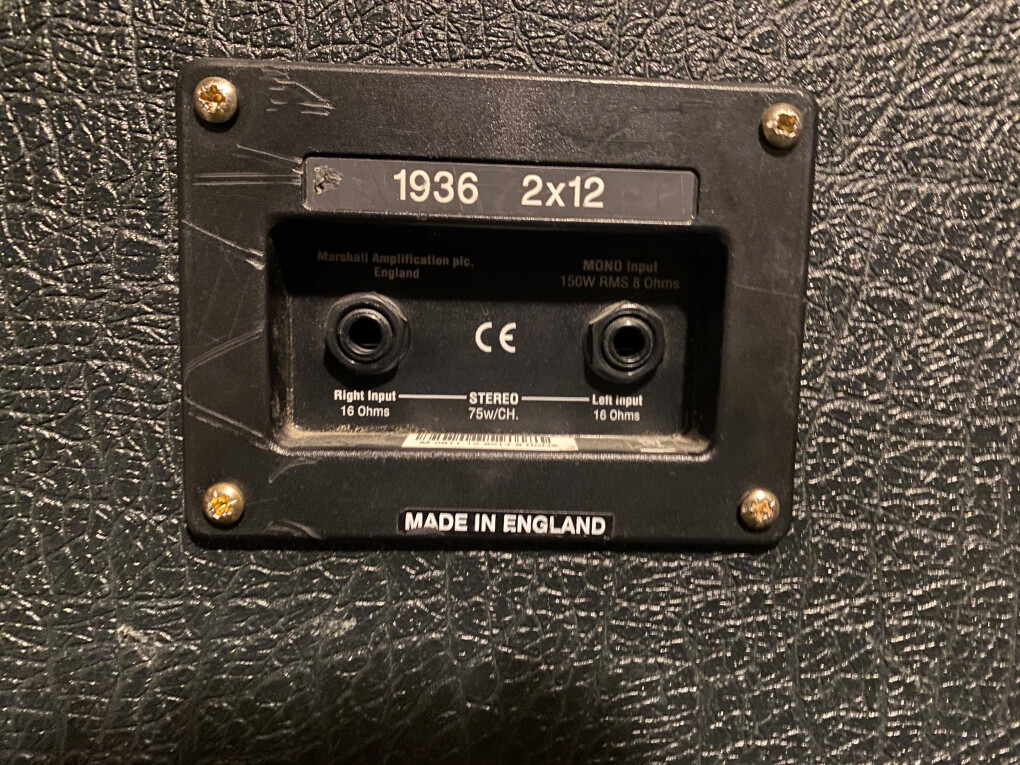

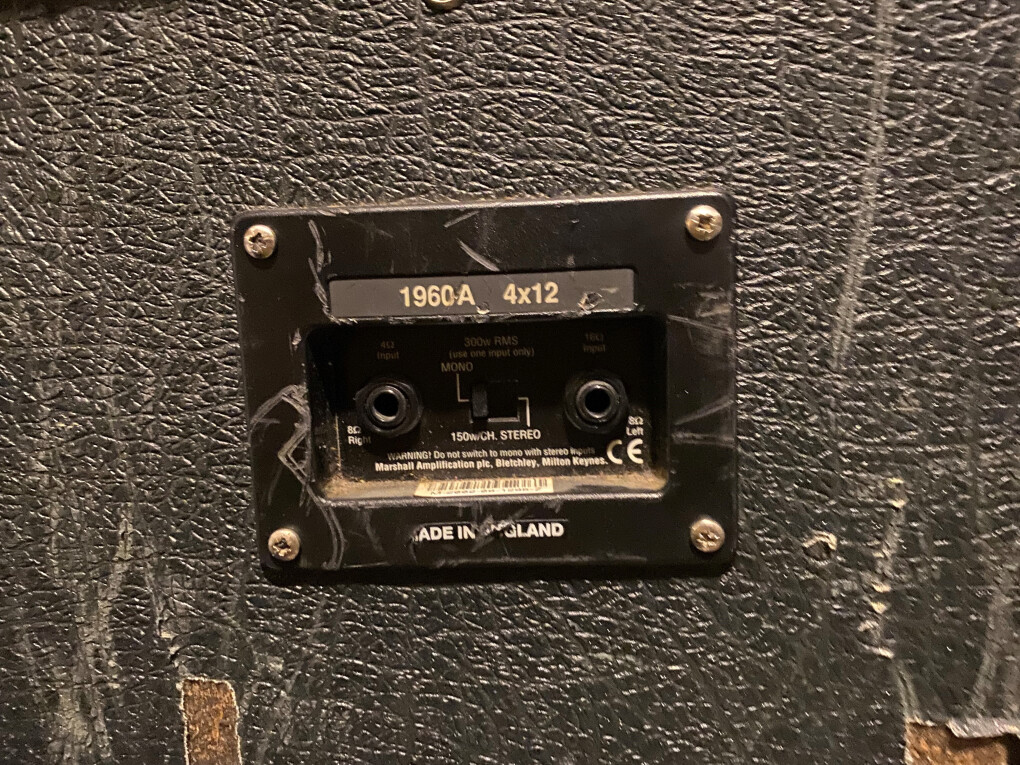

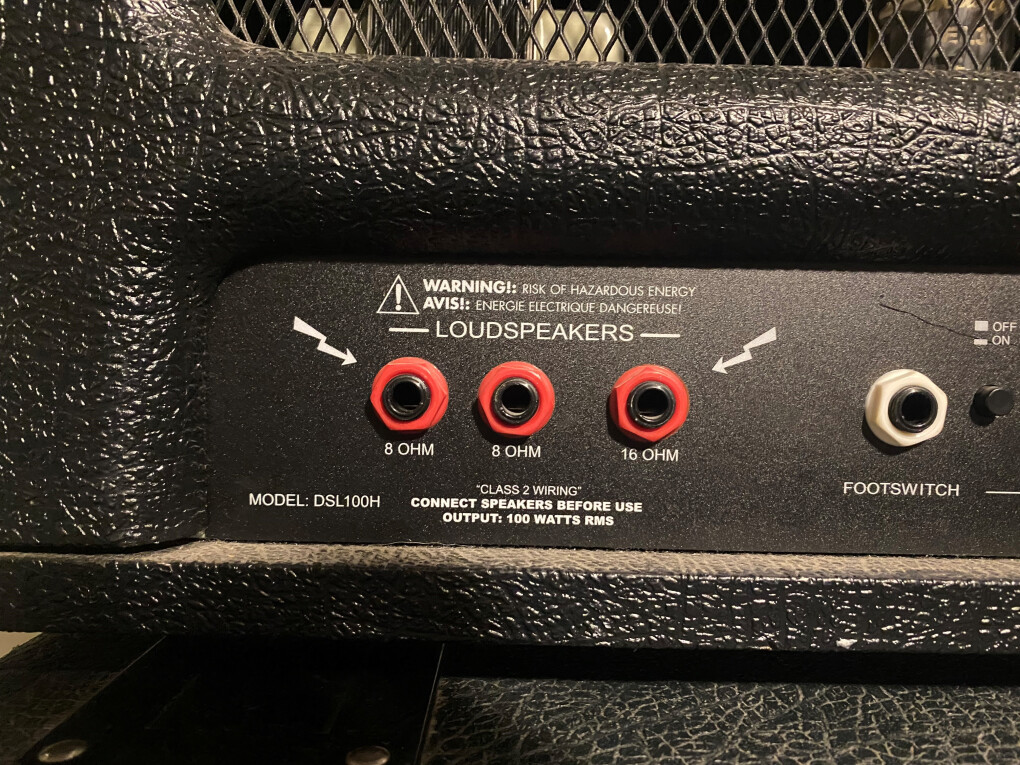

Je voudrais essayer de connecter ma DSL 100h sur mon cab 1960 et sur le 1936. Quelqu'un saurait me confirmer le branchement en respectant les impédances et tout ?




Je voudrais essayer de connecter ma DSL 100h sur mon cab 1960 et sur le 1936. Quelqu'un saurait me confirmer le branchement en respectant les impédances et tout ?



0

Berzin
24304

Vie après AF ?
Membre depuis 20 ans
23 Posté le 20/06/2023 à 03:13:40
Impossible, il n'est pas possible d'utiliser deux sorties en même temps sur ta têtes.
Il te faudrait deux sorties en 8 ohms. Et encore, tu ne pourrais pas utiliser tous les hps, car le 1936 est en 8ohms et le 1960 en 16/4. Au mieux tu pourrais utiliser la moitié du 1960 (une entrée en 16 avec l'interrupteur sur stéréo) et le 1936 en mono, le tout sur deux sorties 8.
Il te faudrait deux sorties en 8 ohms. Et encore, tu ne pourrais pas utiliser tous les hps, car le 1936 est en 8ohms et le 1960 en 16/4. Au mieux tu pourrais utiliser la moitié du 1960 (une entrée en 16 avec l'interrupteur sur stéréo) et le 1936 en mono, le tout sur deux sorties 8.
0
"Les gens d'en bas qu'il faut respecter". M. Barnier
[ Dernière édition du message le 20/06/2023 à 03:14:59 ]

mok_ba
14

Nouvel·le AFfilié·e
Membre depuis 7 ans
24 Posté le 20/06/2023 à 11:05:39
Arf mince alors ! Merci pour ta réponse. Et en branchant en série, par exemple le 1960 au 1936 ? Ou l’inverse ?
0

Berzin
24304

Vie après AF ?
Membre depuis 20 ans
25 Posté le 20/06/2023 à 16:32:37
De toutes manières, il faut tout brancher avec la même impédance, on ne peut pas utiliser 2 enceintes d'impédances différentes.
0
"Les gens d'en bas qu'il faut respecter". M. Barnier
