Pour ceux que ça intéresse, je propose le partage d'une modification de la pédale bien pratique, sortie de ma p'tite tête de bidouilleur! :)
Je l'ai fait il y a 2 ans, je vais essayer de m'en rappeler!
C'est sympa les pédales à régler à la volée, mais avoir sous le pied 2 presets, c'est encore mieux! Alors pour les bricolos que ça intéresse, c'est par ici.
Attention, cette modif s'adresse aux bouzilleurs bisouilleurs bidouilleurs avertis, il y a peu de place et le circuit est double face avec des composants CMS.
Soyez équipés d'un bon fer à souder (bonne température), pompe à déssouder, 3ème main... bref pour travailler proprement sans tout bousiller!
Je décline évidemment toute responsabilité en cas de dommages du matériel.
Description du principe :
Ca permet de gérer au pied 2 presets:

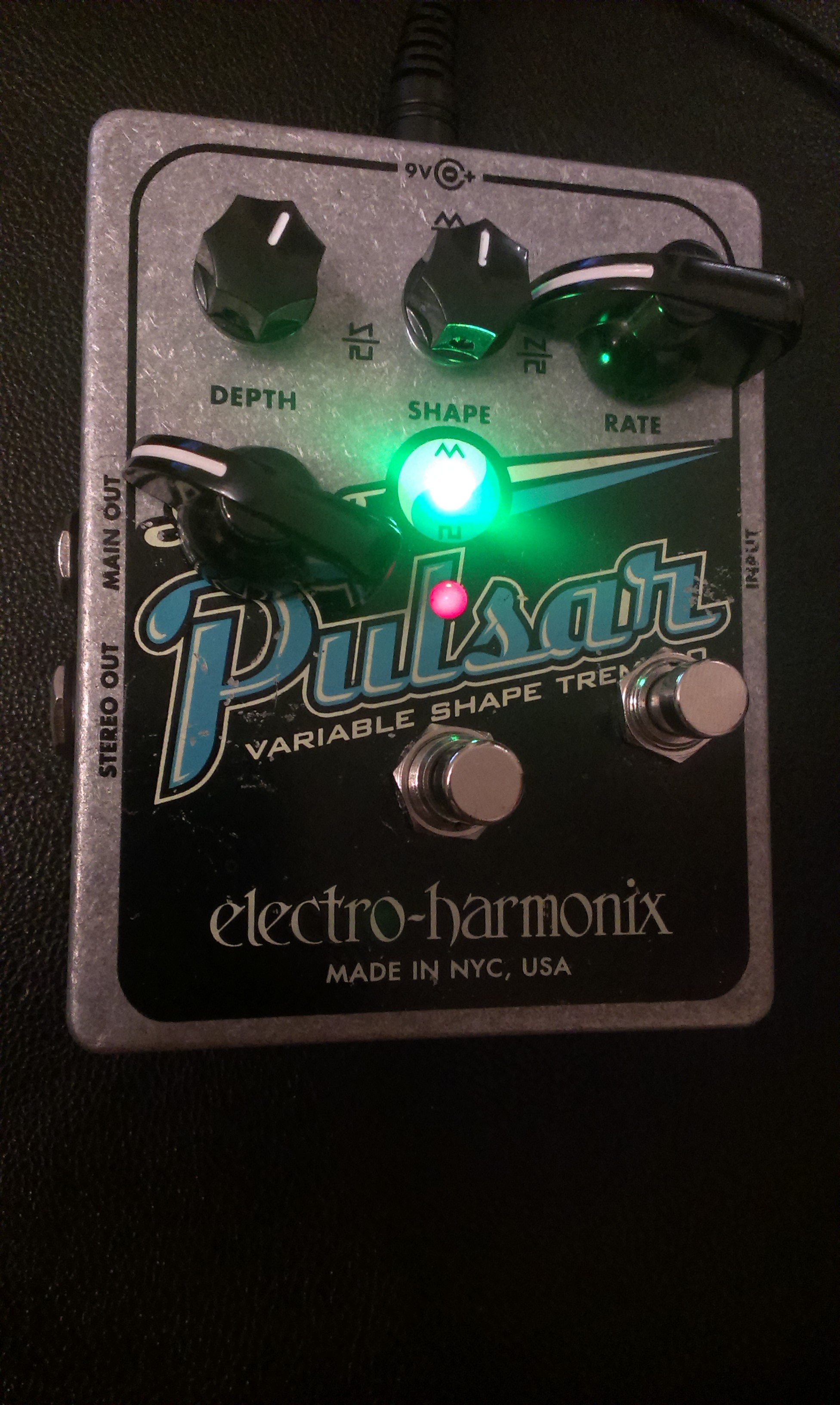

- Un trémolo avec courbe sinusoidale avec sa propre vitesse et led verte
- Un trémolo avec courbe carrée (staccato) avec sa propre vitesse et led bleue
Donc le gros bouton du haut pour la vitesse du tremolo vintage, et celui d'en bas à gauche pour la vitesse du staccato, footswith du milieu pour activer l'effet, celui de droite pour changer de preset.

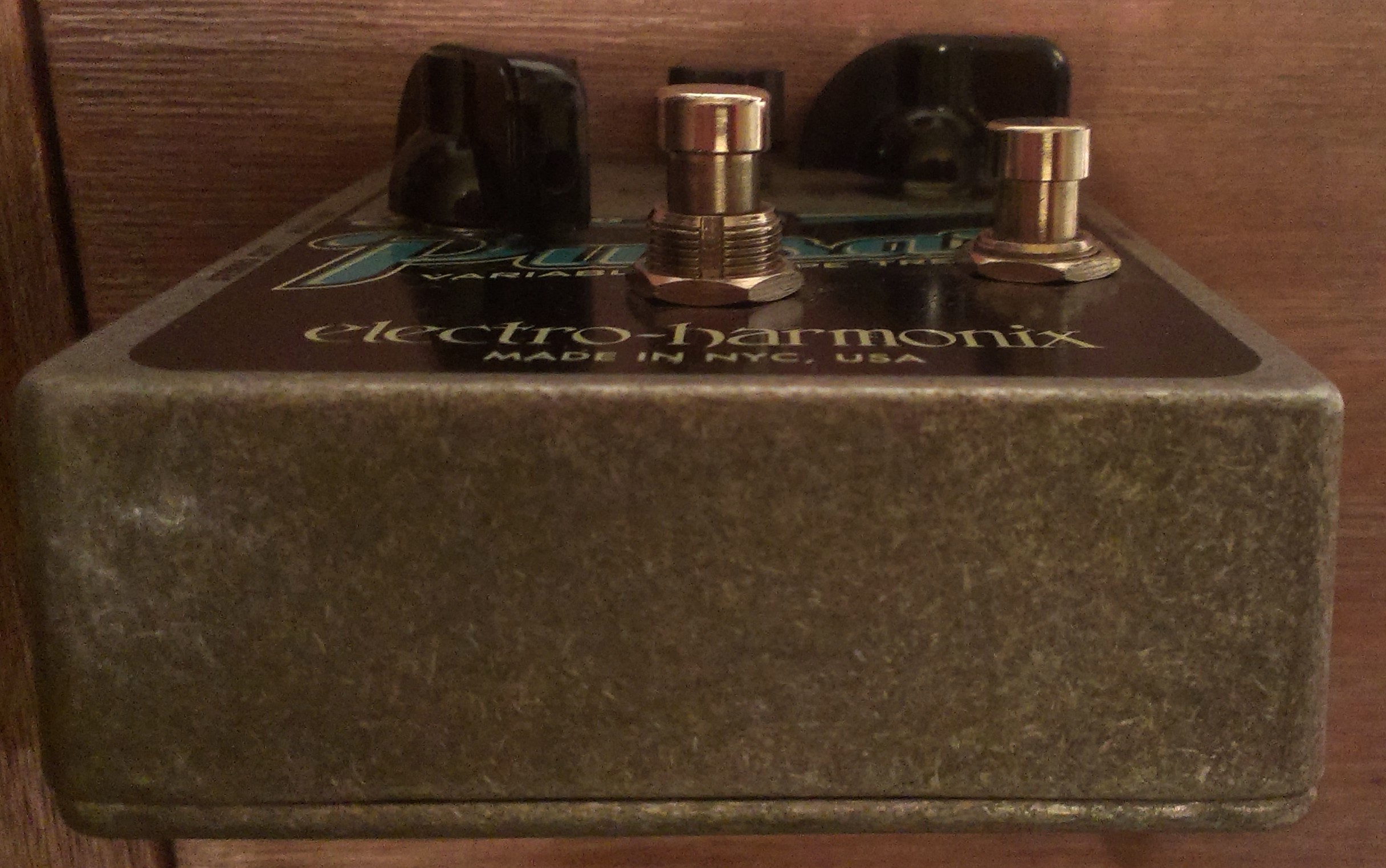

Pour ceux que ça inquiète, non pas de risque de toucher au footswitch de droite en activant le principal (milieu), car j'ai réhaussé le principal et baissé la hauteur au minimum du footswitch "presets". Le 4PDT est aussi assez dur à enclencher contrairement au 3PDT.
A noter que j'ai condamné l'emplacement de la pile (footswith de preset), donc alimentation obligatoire. En fait la consommation de la pile est énorme sur cette pédale, donc je vais sortir mon prétexte écologique!
Pièces nécessaires :
1 LED bi ou tricolore dont on recoupe une patte Ø5mm
1 résistance à définir suivant le niveau d'éclairage souhaité (j'ai mis ici une résistance de 100k ajustable)
1 footswitch 4PDT (12 contacts)
1 potentiomètre type ALPHA B500 ohm
Modification de la bête :
Attention, le circuit est double face, il y a du monde là-dessous!
Remplacement du micro switch par une LED bleue ou verte
Ajout d'un footswitch 4PDT (reprenant en partie la fonction du microswitch)
Ajout d'un potentiomètre B500ohm (dédoublant celui déjà en place dédié à la vitesse)
Changement des boutons de potentiomètres plus sympa et lisibles, les 2 gros étant accessibles au pied -> à votre inspiration!
Note, la LED bi colore prend la place du microswitch -> rien à percer, c'est le même diamètre de trou!
Vous n'aurez à percer que 2 trous : un pour le footswitch, un pour le potentiomètre vitesse staccato ajouté

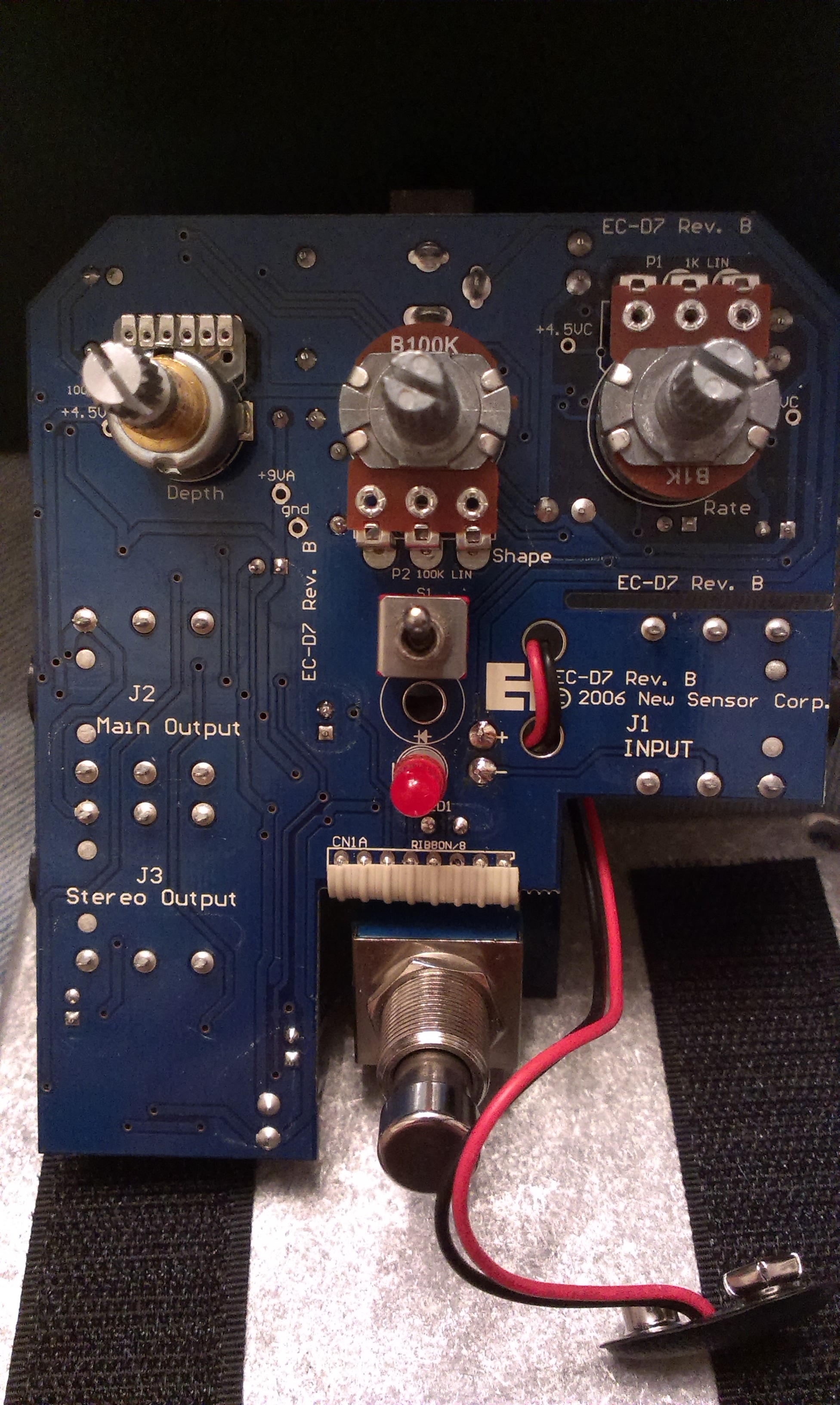

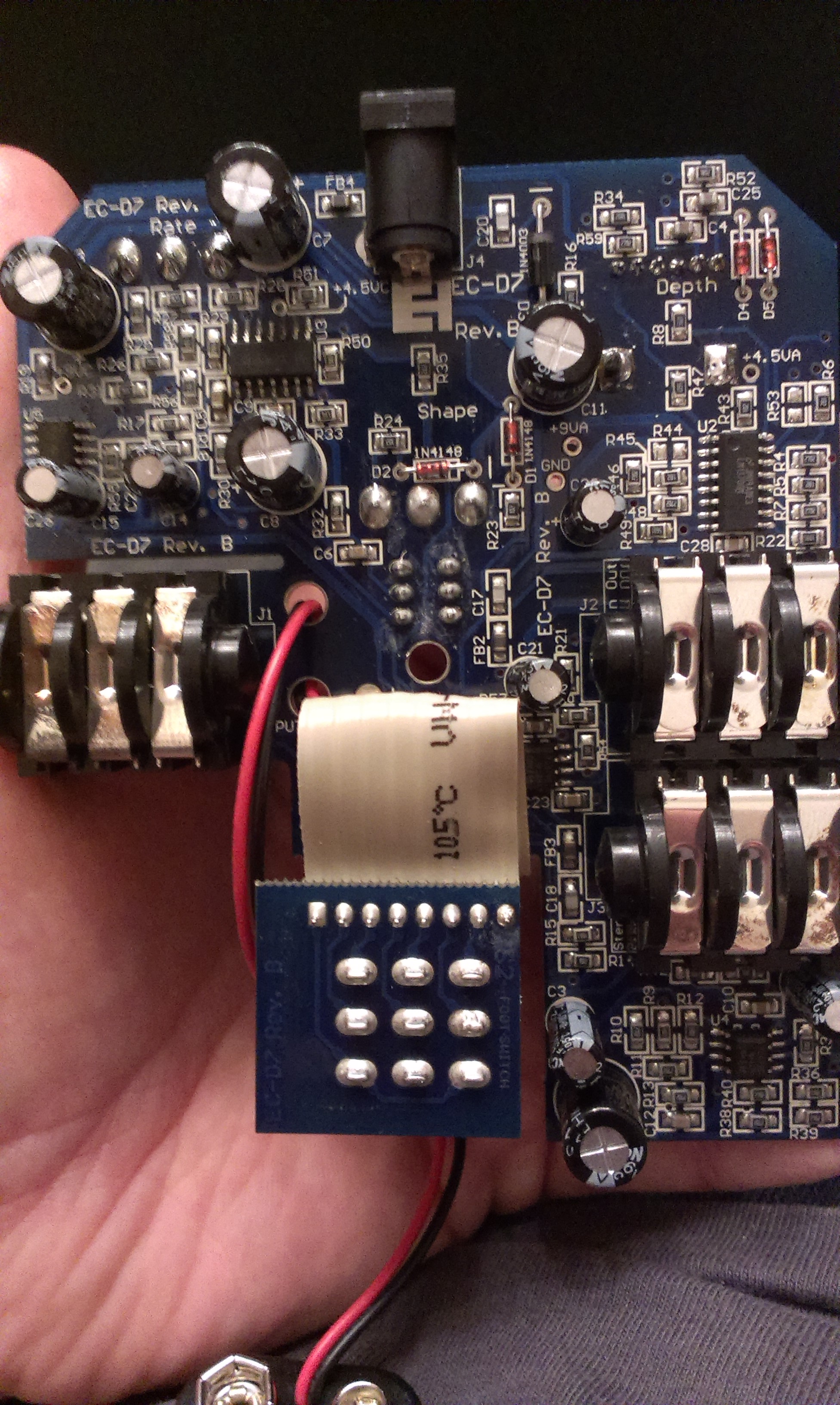

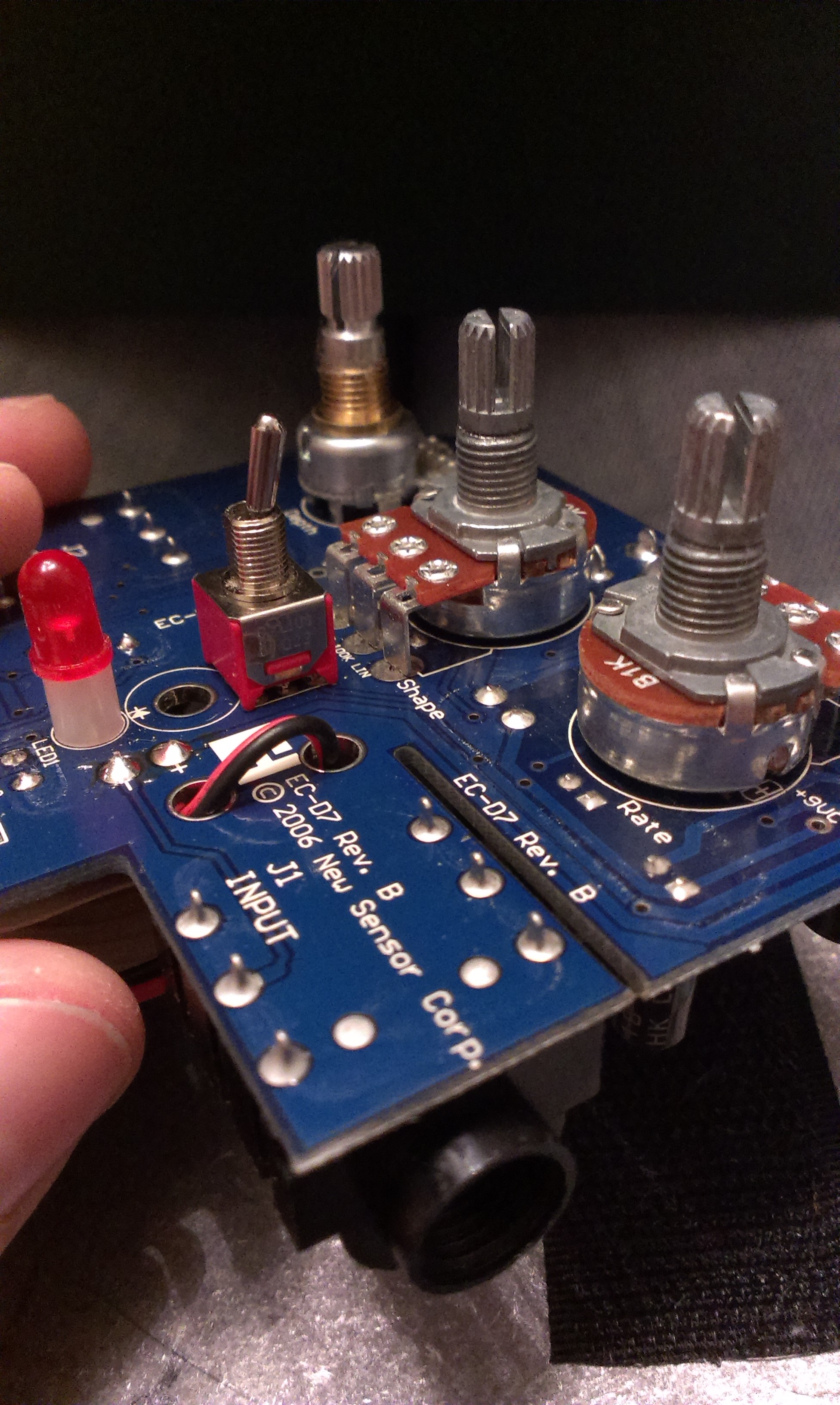

Vues des entrailles avant modification:
*****************************************************************************

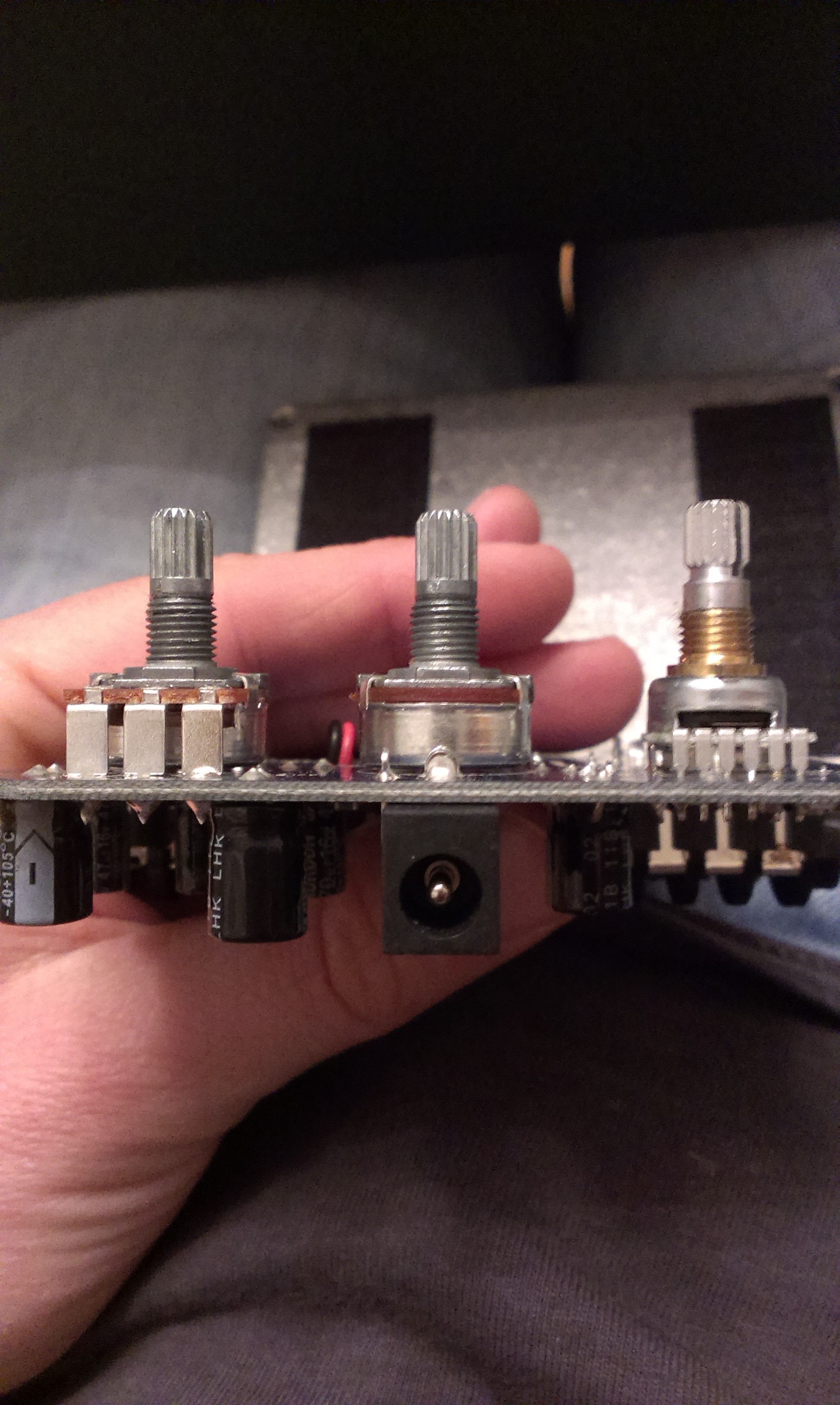

Commencez par déssouder le microswitch délicatement, et le potentiomètre de vitesse (à droite)
Pour info, les 4 pattes du microswitch ne sont pas toutes actives, avec un peu de logique il est facile de trouver les contacts à reprendre sur le 4PDT.
Puis câblez le 4 PDT comme suit:
J'ai utilisé un footswitch 4PDT, pour ceux qui connaissent, il permet à 4 contacts de passer sur 2 états
soit l'équivalent de 4 switchs à 3 pattes.
Détail des 12 pattes du 4PDT:
3 contact dédiés à remplacer le microswitch initial
3 contacts dédié à le led d'état bleue ou verte + résistance reliée au +9V puis à la masse
6 contacts partant de l'emplacement sur circuit du potentiomètre de vitesse, se dirigeant vers l'un ou l'autre des deux nouveau potentiomètres de vitesse.

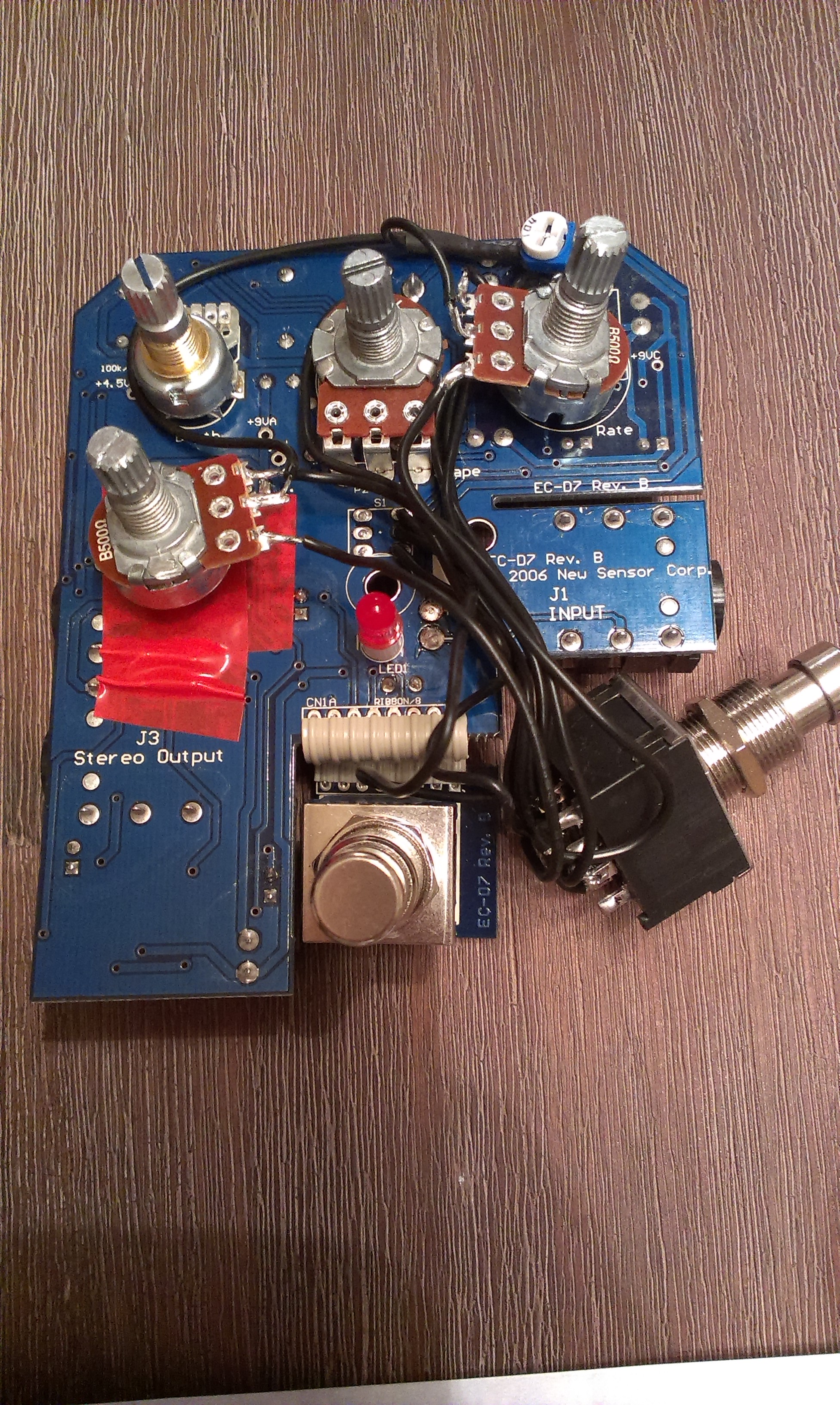

Vue en cours de câblage, LED pas encore mise en place:
Pour câbler la LED, partez du +9V de l'alim -> résistance -> patte centrale de la partie LED du 4PDT -> les contacts de chaque coté partant chacun vers une patte de la LED (verte et bleue) -> patte commune de la LED vers la masse.

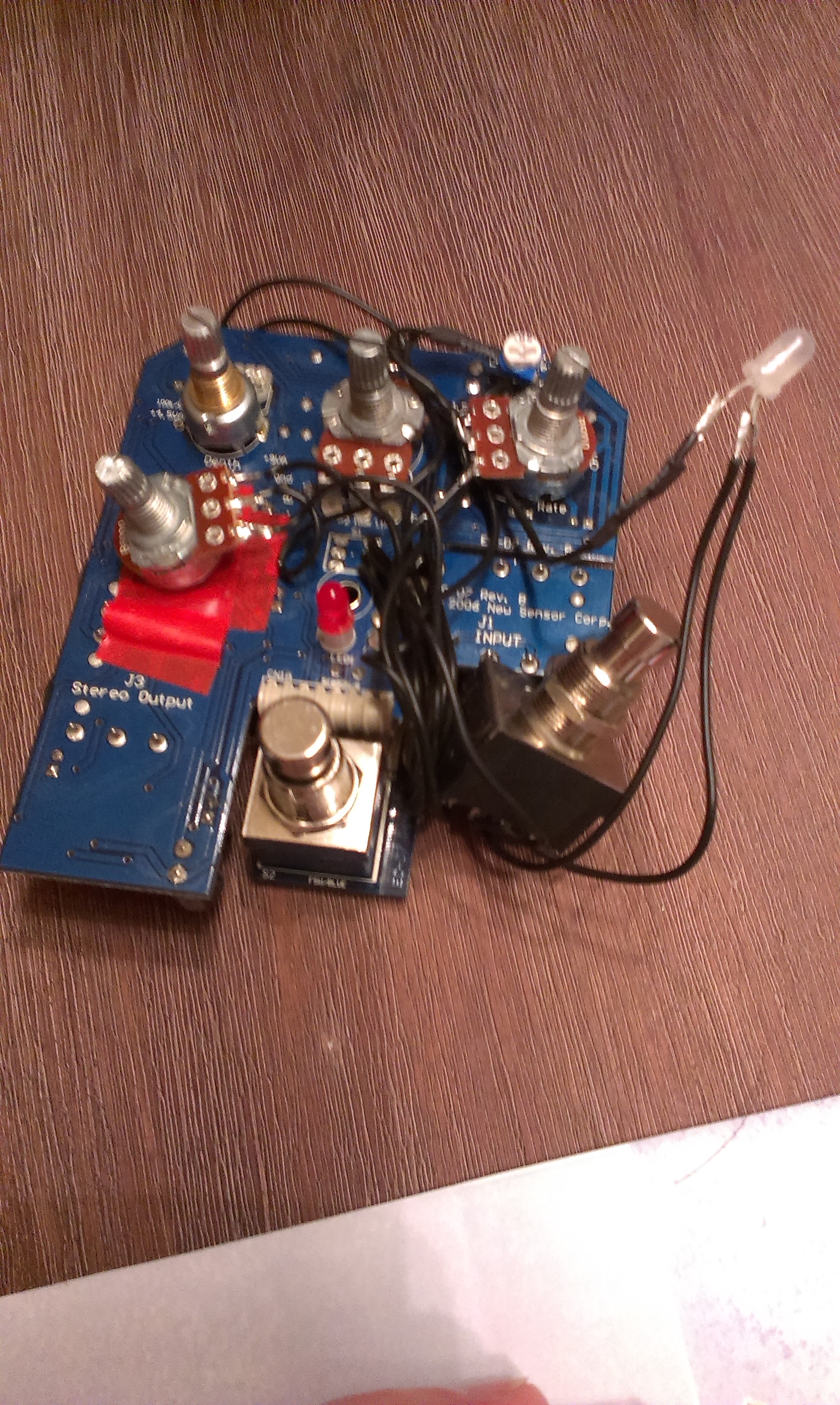

Vue du câblage de la LED d'état terminé. J'avais pris une tricolore et coupé au raz la patte du rouge inutilisé.

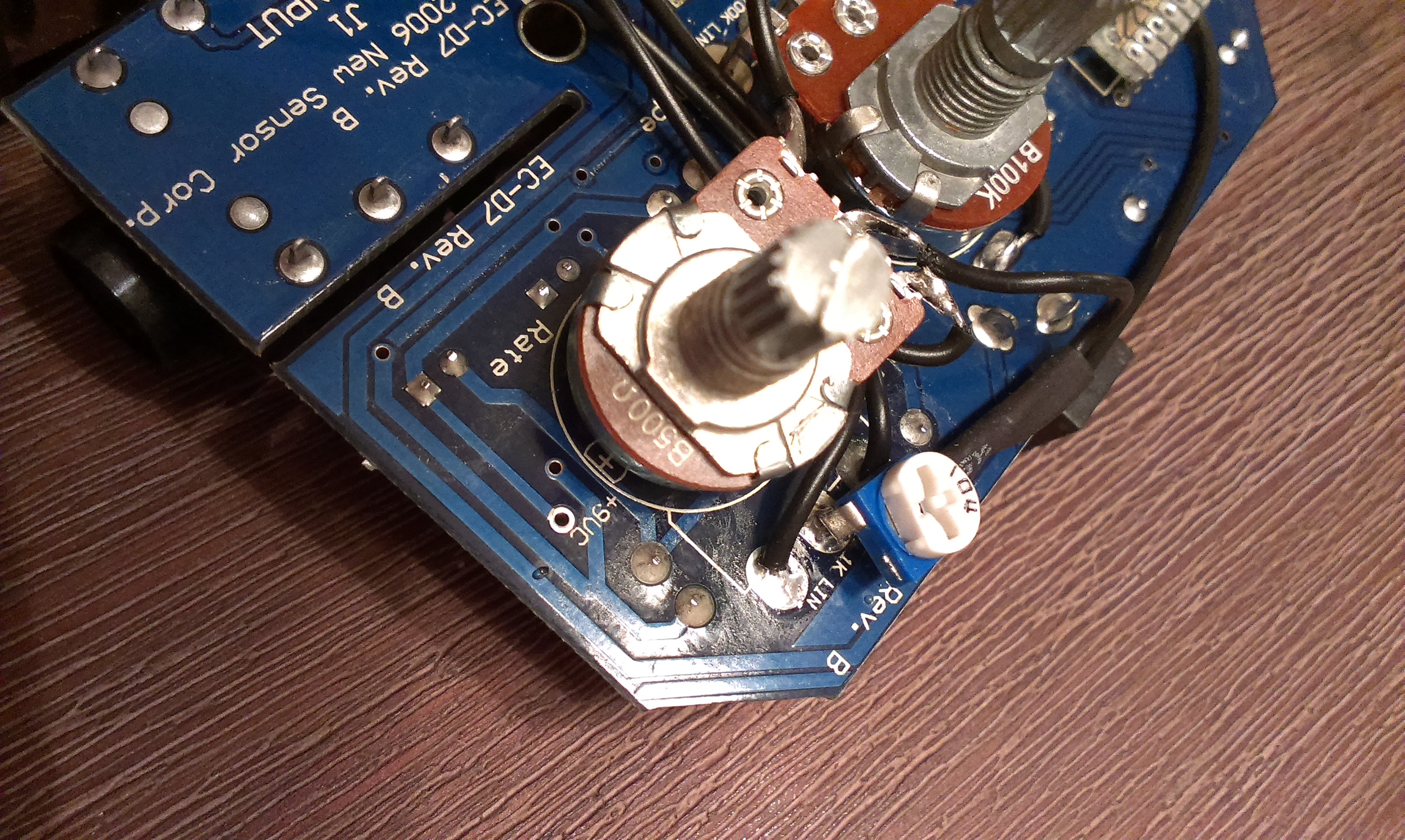

N'oubliez pas d'isoler le circuit (sur plusieurs couches en rouge sur la photo) pour éviter les faux contacts avec le fond du potentiomètre ajouté!
Isolez également les soudures à la gaine thermo.
Il y a beaucoup trop de longueur de fils sur la photo mais c'était pour les tests, je les ai raccourcis par la suite sans refaire de photos.
Evitez les câbles près de la LED clignotante (rouge) sous peine de souffle au rythme du trémolo.
Je n'ai pas ce soucis avec mon alim isolée, mais je pense qu'il faut éviter les alim guirlande.

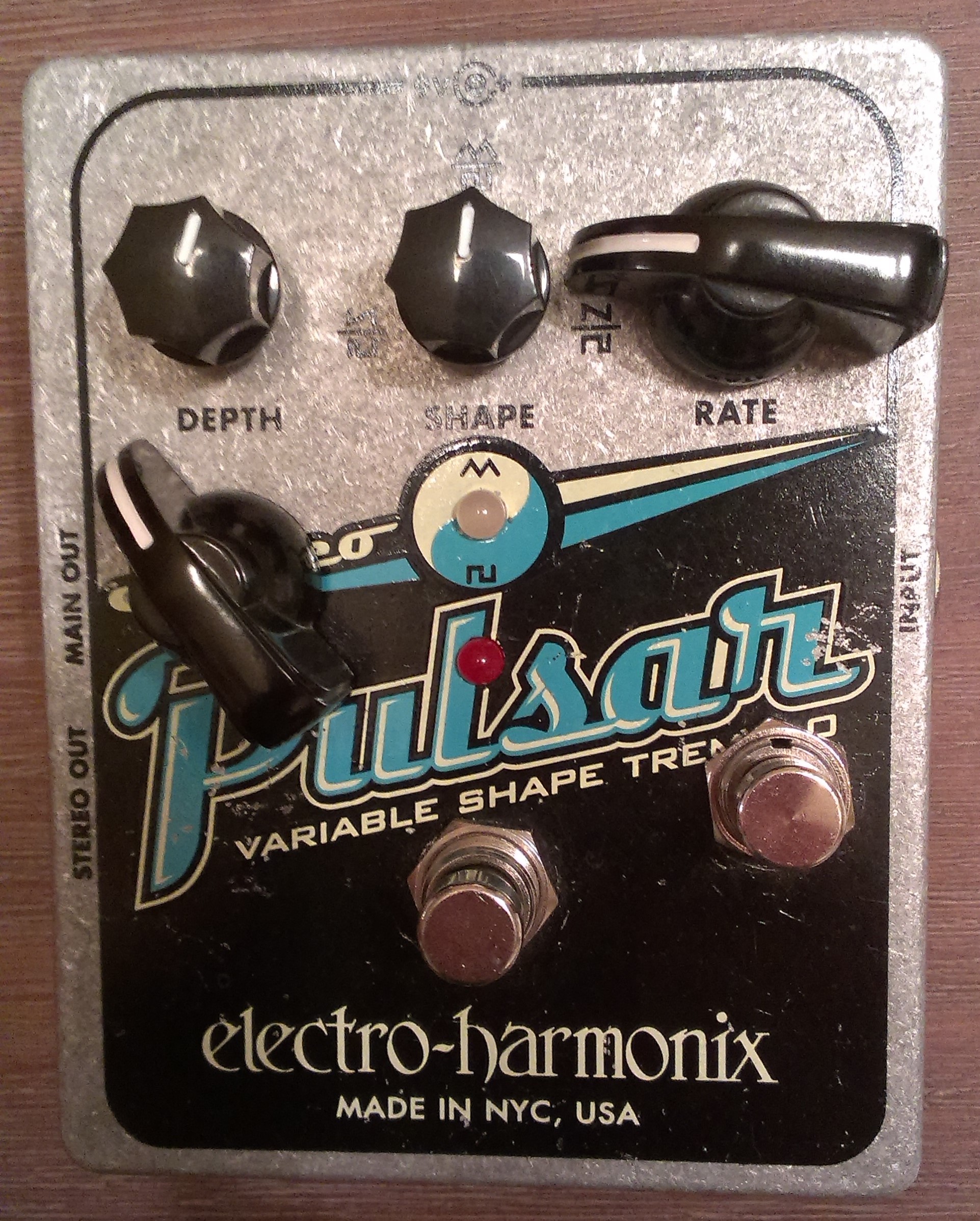

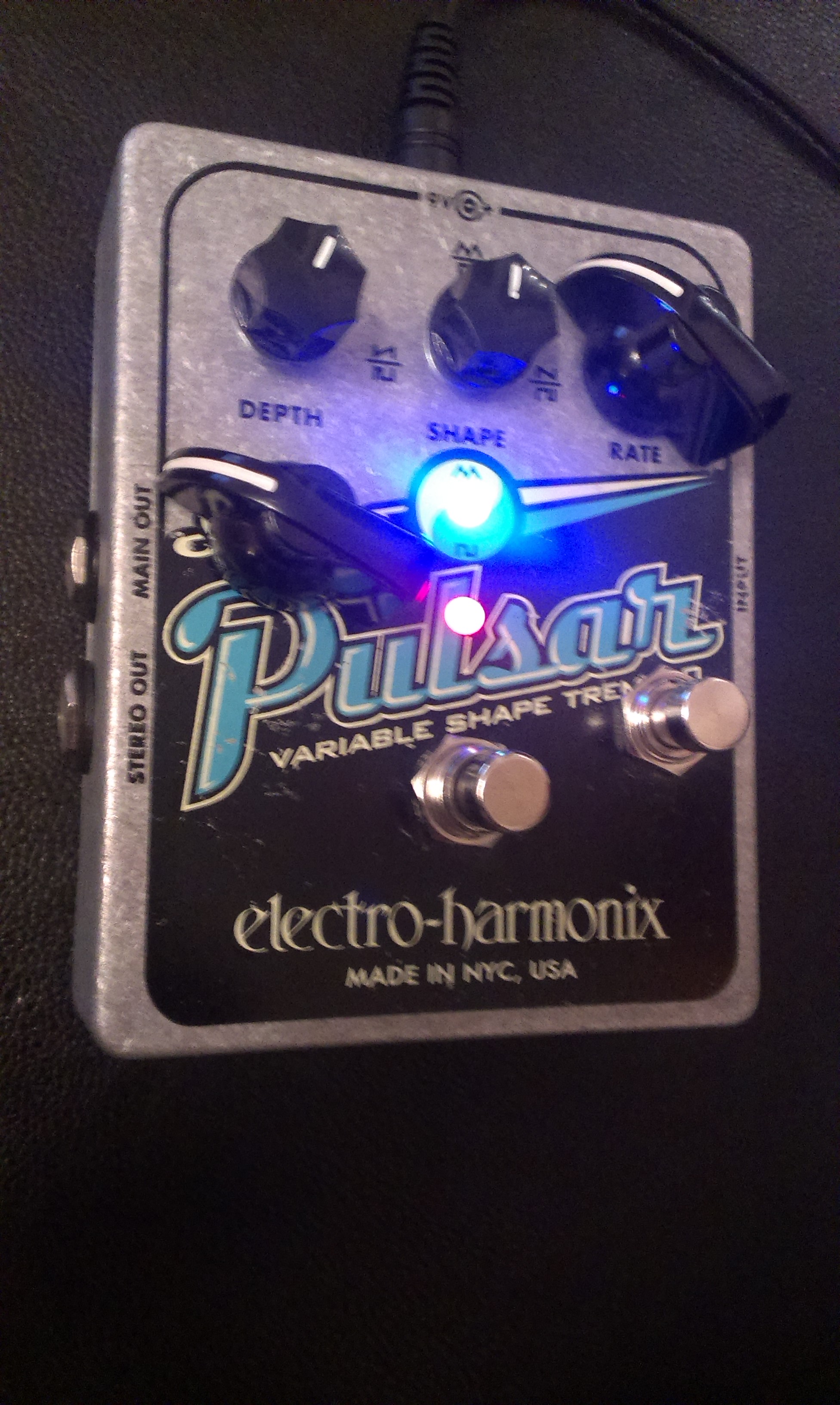

ET VOILA LE TRAVAIL!
-
gwenmolloAFicionado·aPosté le 10/09/2016 à 11:46:16bravo !
-
SpicyPickPosteur·euse AFfranchi·ePosté le 10/09/2016 à 12:46:58Pas de quoi, j'espère juste être assez clair. Je peux difficilement faire mieux vu que ma modif date un peu, ma mémoire me fait un peu défaut!
vive le partage! -
BidibuleableNouvel·le AFfilié·ePosté le 18/01/2022 à 12:19:41Hello SpicyPick, merci pour le partage ! Je m'interroge sur le câblage de ton 4PDT : comment fais-u pour ne dédier que 6 pattes du 4PDT aux potentiomètres SPEED ? Il en faudrait 9 plutôt que 6 nan ? Je pense faire une modif semblable à la tienne sur ma Pulsar faite maison
