Cable RCA Symetrique ?

20 réponses
12 participants
7 833 vues
11 followers

Moonimoon

Posteur·euse AFfranchi·e

Membre depuis 12 ans

Sujet de la discussion Posté le 20/04/2018 à 17:07:03

Hello a tous ! Tout d'abord veuillez m'excuser si le sujet a deja été abordé, cela fait depuis le debut de l'aprem que je fouine sans reussir a etre sûr de moi; je vous explique mon soucis :

Comme beaucoup de monde, j'ai un coté de ma MK2 qui ne marche plus.. J'ai donc acheté un cable RCA bien cher (avec dans les commentaires : Super pour remplacer son cable de mk2!!!) . Le cable arrivé, je le coupe en deux, le dénude, et là je m'appercoit qu'un point froid est présent dans chaque coté : j'ai dans le coté L du cable une masse , un point chaud, et un point froid, et pareil pour le coté R du cable.

Ducoup j'imagine pouvoir souder seulement la masse et le point chaud sur ma platine, mais j'ai l'impression que cette manoeuvre me fait me retrouver avec un cable audio minus par rapport aux originaux.. Que me conseilleriez vous ? J'ai aussi entendu parler de souder le points chaud ET le point froid de chaque coté a l'endroit initialement prévu pour les points chauds ? Des photos devraient être plus parlantes... Je vous remercie énormément d'avance

[ Dernière édition du message le 20/04/2018 à 19:12:22 ]

Couin

2025

AFicionado·a

Membre depuis 19 ans

2 Posté le 21/04/2018 à 08:00:10

Vérifies les continuités pour t'assurer que le rouge c’est le milieu du RCA et que le bleu et la tresse sont le tour.

Et ceux qui disent super câble, ils disent pas comment ils l'ont monté ? lol

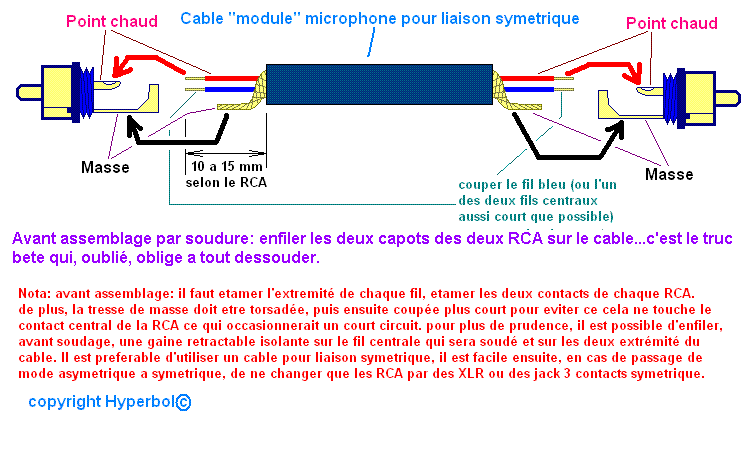

Faudra qu'on m'explique l’intérêt d'un câble symétrique avec une prise RCA surtout quand je vois ce genre de truc :
http://hyperbol.free.fr/SCSSaudio

MDR Couper le fil bleu ! LOOOOL
A part de la branlette et une dépense inutile, à quoi ca sert ???
Tu prends une bête câbles RCA Stéréo de 3m un peu épais pour qu'il soit physiquement assez résistant et avec ça tu refais 2 platines et ca marche très bien.
De toute façon on est pas du tout dans de la hifi (et pis pour écouter quoi en plus ? lol).

PS : Ne me dis pas que le couteau de cuisine c’est pour dénuder quand même ? :P
PS2 : Le tournevis testeur, ne t'en sers jamais pour tester une présence/absence tension secteur : Si le tournevis a un problème c’est toi qui va t'allumer :mdr:

Edit : Retrait des balises img .. le forum n'affiche pas l’image ... super lol ...

Couinera bien qui couinera le dernier :lol:

Jingle Palette amélioré sur jinglepalettereloaded.com
Une heure de mix live au vinyle sur eurodance90.fr tous les dimanches à 22H

[ Dernière édition du message le 21/04/2018 à 08:06:26 ]

Couin

2025

AFicionado·a

Membre depuis 19 ans

3 Posté le 26/04/2018 à 13:36:38

Doit êt' mort le monsieur ...

Couinera bien qui couinera le dernier :lol:

Jingle Palette amélioré sur jinglepalettereloaded.com
Une heure de mix live au vinyle sur eurodance90.fr tous les dimanches à 22H

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

4 Posté le 26/04/2018 à 13:45:50

La RCA Symétrique je ne connaissais pas

Comment on peut oser vendre ce genre d'arnaque :8O:

Deltank

2786

Squatteur·euse d’AF

Membre depuis 22 ans

5 Posté le 26/04/2018 à 13:54:18

Salut AcidTekno,

Effectivement, le câble n'est pas adapté au besoin, mais vu que tu as déjà ce câble avec deux conducteurs, en plus de la masse, autant utiliser tous les fils.

Tu peux donc câbler en "starquad", c'est-à-dire en reliant les fils rouge et bleu ensemble, de chaque côté du câble, même s'il s'agit d'une liaison asymétrique.

Fais le test, tu verras, ça devrait bien marcher.

"Le monde se divise en deux catégories : ceux qui passent par la porte, et ceux qui passent par la fenêtre." (Tuco)

[ Dernière édition du message le 26/04/2018 à 14:05:16 ]

Couin

2025

AFicionado·a

Membre depuis 19 ans

6 Posté le 28/04/2018 à 14:48:49

Citation de djzephyrin :

La RCA Symétrique je ne connaissais pas

Comment on peut oser vendre ce genre d'arnaque

Couinera bien qui couinera le dernier :lol:

Jingle Palette amélioré sur jinglepalettereloaded.com
Une heure de mix live au vinyle sur eurodance90.fr tous les dimanches à 22H

thiery71

Nouvel·le AFfilié·e

Membre depuis 15 ans

7 Posté le 01/12/2019 à 09:59:36

si si, la platine de gauche pour le canal gauche, et celle de droite pour le canal droit....ok je sors :mdr:

http://www.myspace.com/alienduch

Tom Boy 303

Nouvel·le AFfilié·e

Membre depuis 7 ans

8 Posté le 31/12/2019 à 15:02:45

Bonjour à toutes et tous, alors oui oui on peut utiliser un câble RCA symétrique pour sa platine, et c'est MÊME MIEUX mais à condition de le monter correctement. J'entend déjà les réactions virulentes qui montent en certain(e)s :mdr:

Il faut utiliser la tresse ROUGE comme POINT CHAUD, et la tresse BLEUE comme (POINT DE RÉFÉRENCE=MASSE).
La différence de tension se fait entre du coup entre deux tresses identiques (diamètre et composition) ce qui, quand on réfléchie 30 secondes, parait plus logique, que de la faire entre une tresse, faite pour transporter un signal audio, et une tresse de blindage, dont le rôle, comme son nom l'indique, est d'isoler le signal des interférences!!
Concrètement il suffit de couper la tresse de blindage net en laissant dépasser la gaine rouge de 1.2cm par exemple, et la bleue de 2mm de moins, vous étamez sur 2mm à chaque embout, vous posez le câble à plat, et vous soudez !!!.
Bien souvent quand le câble est de bonne qualité, cette tresse de "signal" n'est pas composée qu'avec des brins de cuivre, mais d'autres matériaux comme l'argent exemple, qui si je ne me trompe pas permet un meilleur transport des signaux "médiums/aigus".
Et comme on aime les choses bien faites, après avoir coupé la tresse de blindage je pose une toute petite section de gaine thermorétractable pour éviter qu'elle puisse s’effilocher.
La section final du câble qui "sortira" de la platine sera un peu plus grand que d'origine, alors quand vous devez revisser la pièce de plastique qui le bloque, il ne faut pas forcer comme un bourrin!!Cette pièce étant en deux parties, vous ne revisser que sa partie supérieure...dot on peut enlever un petit bout si la section du câble est vraiment épaisse.
PS: le rajout d'un simple câble reliant les 2 points de soudure de la masse, à un point de soudure que l'on aura déposé sur le point de cuivre du circuit imprimé (noté d'une lettre "E") qui est juste devant les points de soudure des 2 points chauds Droite+Gauche, qui est relié au petit vis avec lequel est attaché le câble de masse noir sur le circuit imprimé.....permet de ne plus avoir enfin besoin de visser ce petit fil de masse de ..... de toutes platines vinyles, qui est arrive un jour ou l'autre, à faire vriller n'importe qui :mdr:

Bon courage pour vos montages, et comme nous sommes le 31 décembre, je vous souhaite surtout de passer un très bon réveillon...ET BONNE ANNÉE A TOUTES ET TOUS :-p

[ Dernière édition du message le 31/12/2019 à 15:07:24 ]

Jimbass

11603

Drogué·e à l’AFéine

Membre depuis 19 ans

9 Posté le 31/12/2019 à 15:31:36

Citation de Tom :

alors oui oui on peut utiliser un câble RCA symétrique pour sa platine,

Non. Le fait d'utiliser un câble à 3 conducteurs ne rendra absolument pas symétrique un connecteur RCA (qui n'en a que 2), et c'est pas le fait de l'écrire en gras qui changera ca.

Tu omets également de préciser que le blindage doit être connecté au fil de masse au moins d'un côté ; sans ca, il ne blinde rien du tout.

Citation de Tom :

cette tresse de "signal" n'est pas composée qu'avec des brins de cuivre, mais d'autres matériaux comme l'argent exemple, qui si je ne me trompe pas permet un meilleur transport des signaux "médiums/aigus".

Bullshit.
Le placage argent peut avoir des avantages, mais le transport des "médiums/aigus" n'en fait pas partie.

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watt s

Couin

2025

AFicionado·a

Membre depuis 19 ans

10 Posté le 02/01/2020 à 23:52:26

J'aimerais bien voir le super bricolage en photo tiens ! :-D

Et commencer l'apéro du réveillon à 15H, c'est abusé !! :P

Couinera bien qui couinera le dernier :lol:

Jingle Palette amélioré sur jinglepalettereloaded.com
Une heure de mix live au vinyle sur eurodance90.fr tous les dimanches à 22H

Anonyme

1763

11 Posté le 03/01/2020 à 01:21:44

Citation de Tom :

.. cette tresse de "signal" n'est pas composée qu'avec des brins de cuivre, mais d'autres matériaux comme l'argent exemple, qui si je ne me trompe pas permet un meilleur transport des signaux "médiums/aigus".

juste pour ma culture, tu pourrais donner une source ou un principe physique qui illustre ceci ?

Jimbass

11603

Drogué·e à l’AFéine

Membre depuis 19 ans

12 Posté le 03/01/2020 à 01:54:10

Hors sujet :

Les audiophiles sont souvent obnubilés par la notion d'effet de peau, oubliant qu'elle n'est significative qu'à hautes fréquences (radio) et complètement négligeable dans la bande audio.

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watt s

Anonyme

1763

13 Posté le 03/01/2020 à 12:21:45

j'ai cru qu'un nouveau truc était apparu dans la nuit, tout va bien, on est bien d'accord, dans la bande audio c'est sans utilité !
et toute façon, si tu calcules un écart de résistance du fil (statique ou dynamique), il faut atteindre des centaines d'ohms pour que ça soit perceptible en phono (l'impédance phono est d'environ 47k) ; je vous laisse faire les calculs de ce qu'il faudrait comme matériaux pour que ça agisse dans la bande audio...

Hors sujet :

j'ai toujours pensé que ces histoires audiophiles étaient de la masturbation intellectuelle...

Oudinlemagicien35

519

Posteur·euse AFfolé·e

Membre depuis 19 ans

14 Posté le 03/01/2020 à 12:53:53

Ça fait peur .......

https://www.facebook.com/oudin.cien

[ Dernière édition du message le 03/01/2020 à 12:55:11 ]

Jimbass

11603

Drogué·e à l’AFéine

Membre depuis 19 ans

15 Posté le 03/01/2020 à 13:20:52

Hors sujet :

On cause de tout ca dans "Les gri-gris en Hi-Fi". Attention, y'a du bullshit de compétition.

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watt s

Anonyme

1763

16 Posté le 03/01/2020 à 14:20:51

Hors sujet :

les boutons de potards en bois à 500$, pareceque c'est du "bois audiophile"

Tom Boy 303

Nouvel·le AFfilié·e

Membre depuis 7 ans

17 Posté le 04/01/2020 à 04:49:00

Juste pour répondre aux messages un tantinet aiguisés que je me suis ramassé après un post.... j'ai pris une foudre que j'ai pas du tout vu venir lol, et honnêtement j'aurais pas cru que je risquais d'en prendre comme ça mais comme toute critique est bonne à écouter!
J en profite pour essayer de repondre aux différents chefs d'inculpations : 1)je n'ai pas dis que cette manip "symetrisait" un câble asymétrique mais juste qu'on pouvait l'utiliser 2)Pour l'oubli de noter que la tresse devait être reliée d'un côté c'est carrément vrai, j'ai fais un peu de la merde sur ce coup,autant pour moi.
3)et c'est sur le site de Focal, que j'ai lu un de leurs articles qui parlait des propriétés de l'argent pour le transport des mediums/aiguës, aussi bien au niveau des câbles de signal audio,que dans des câbles HP...alors n'ayant carrément pas de raisons de remettre en doute un article écrit par le staff de Focal.
J'ai pas écrit ce post pensant revolutioner l'audio, j'ai juste rapporté des informations que je pensais corrects...desolé si j'en ai choqué certains avec ce câble lol..,à bon entendeur bonne continuation à vous

Anonyme

18 Posté le 04/01/2020 à 09:50:30

Je compatis à ce lynchage inutile.
D'ailleurs il me semble exact d'affirmer que tout câble comportant deux fils soit considéré comme symétrique: si une perturbation externe apparaît, elle est identique sur les deux fils et donc s'annule en entrée de l'appareil.
Le vrai problème concerne plutôt le blindage ... qui fait bien office de cage de faraday même s'il n'est relié à rien : il suffit de prendre pour exemple une automobile qui protège de la foudre.
Mais la question n'est pas là.
Sur ce forum il y a une guerre de certitudes qui ne reposent que sur des idées plus ou moins préconçues, à laquelle il vaut mieux ne pas se mêler.
Mais c'est pourtant ce que je suis en train de faire car je n'aime pas les injustices.

static volatile

1793

AFicionado·a

Membre depuis 8 ans

19 Posté le 04/01/2020 à 10:24:58

Citation de Jacques :

Je compatis à ce lynchage inutile.
D'ailleurs il me semble exact d'affirmer que tout câble comportant deux fils soit considéré comme symétrique: si une perturbation externe apparaît, elle est identique sur les deux fils et donc s'annule en entrée de l'appareil.

Non.
Un câble n'est jamais symétrique ou asymétrique.
Une connexion peut l'être, et ça dépend du signal qui est transmis: pour qu'une connexion soit symétrique, il faut un signal différentiel entre deux fils et l'entrée du récepteur doit être un ampli différentiel.
Cela nécessite 3 fils hors blindage et ce n'est évidemment pas le cas ici.

Citation de Jacques :

Le vrai problème concerne plutôt le blindage ... qui fait bien office de cage de faraday même s'il n'est relié à rien : il suffit de prendre pour exemple une automobile qui protège de la foudre.

Pour qu'un blindage fonctionne comme une cage de Faraday, il doit avoir un potentiel fixe et le plus simple est de le référencer à 0V en le connectant à la masse.
Si le potentiel du blindage peut être modulé par la perturbation, le blindage ne blinde plus...

Resistance is not futile... it's voltage divided by current

Anonyme

20 Posté le 04/01/2020 à 10:28:06

Citation :

si une perturbation externe apparaît, elle est identique sur les deux fils et donc s'annule en entrée de l'appareil.

Seulement si l'entrée de l'appareil est elle-même symétrique ...

Jimbass

11603

Drogué·e à l’AFéine

Membre depuis 19 ans

21 Posté le 04/01/2020 à 11:45:40

Hors sujet :

Citation de Jacques :
Sur ce forum il y a une guerre de certitudes qui ne reposent que sur des idées plus ou moins préconçues, à laquelle il vaut mieux ne pas se mêler.

Là en l'occurrence c'est toi qui dis n'importe quoi.

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watt s
