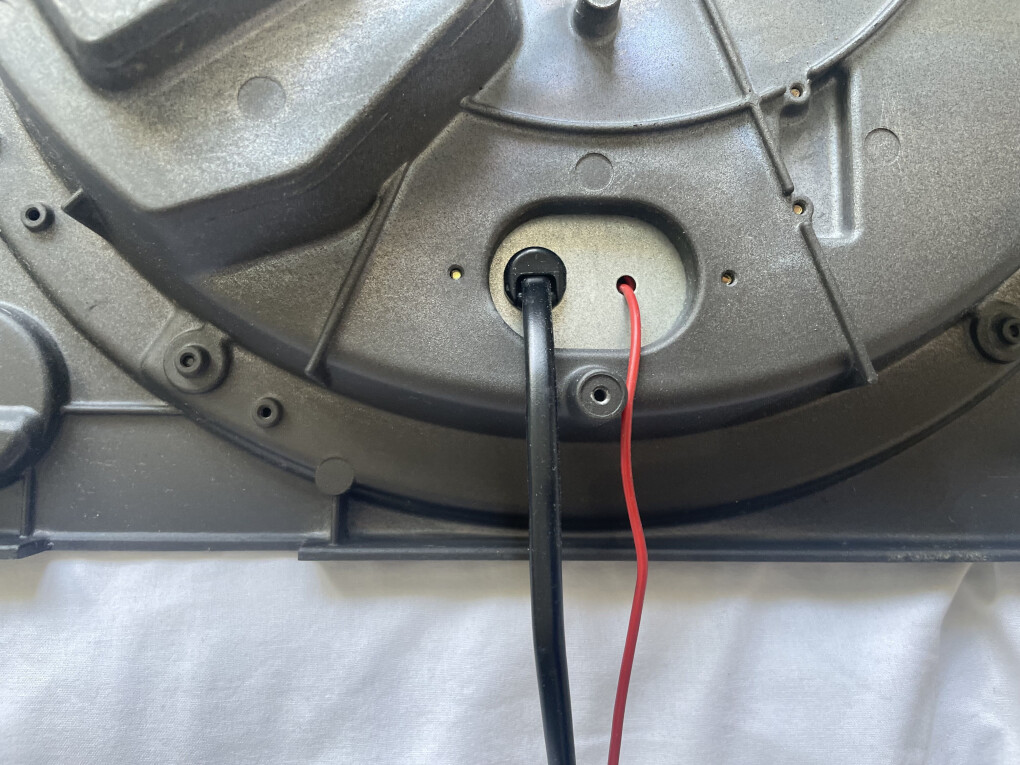

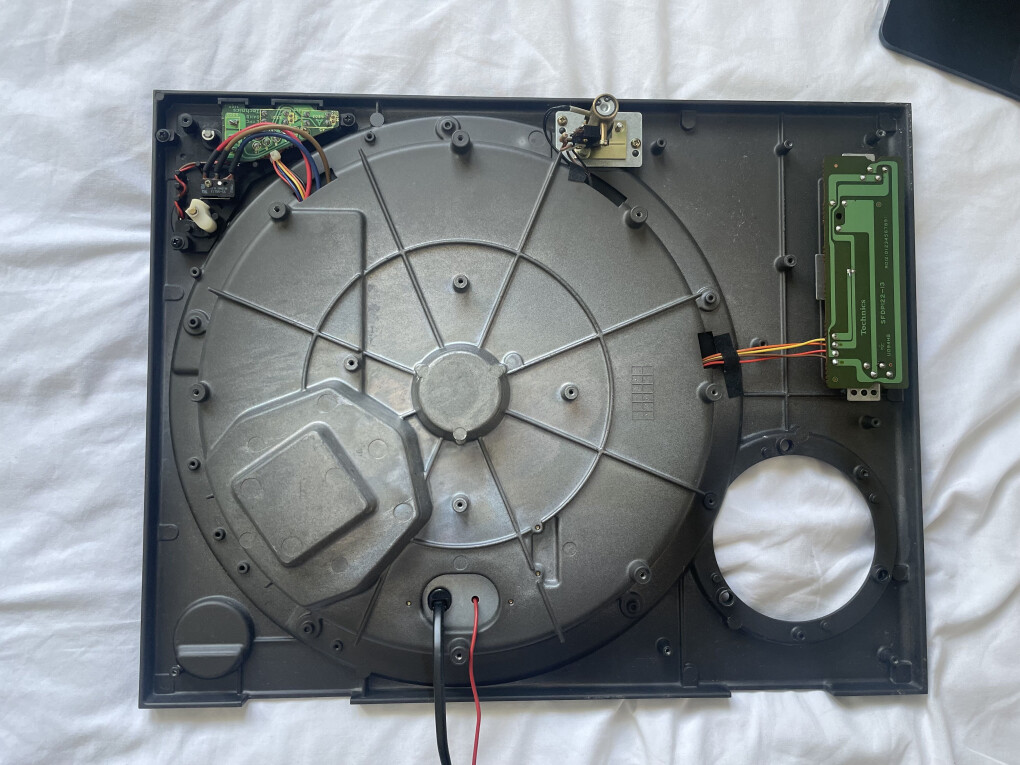

Deux cables de masse/terre sur une même platine ?

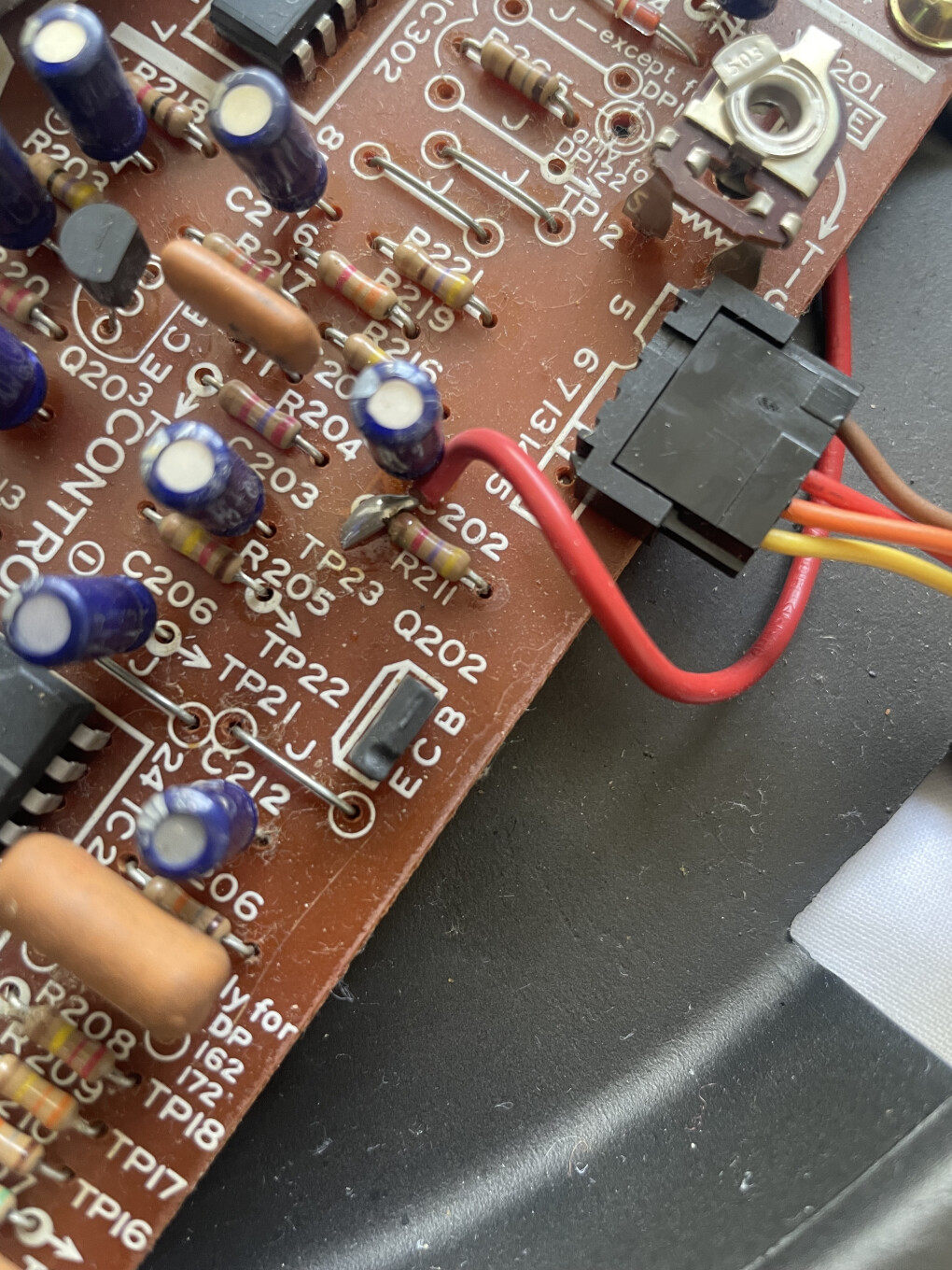

- A quoi sert TP23 sur une SL1200MK2 ?

Sur la célèbre platine vinyle Technics SL-1200MK2 (et ses variantes), TP23 signifie Test Point 23 (Point de Test 23).

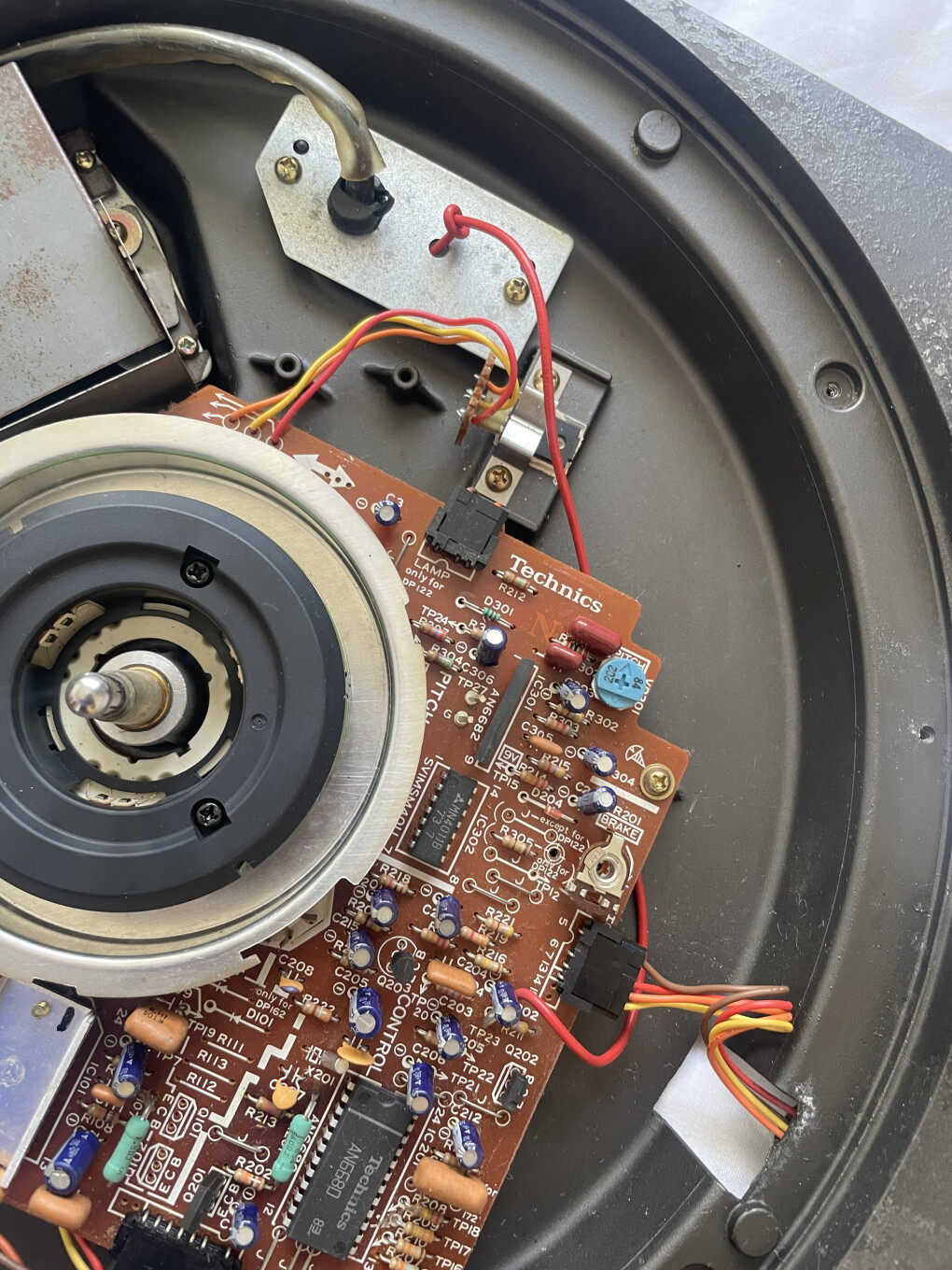

Il s'agit d'un repère physique et électronique situé sur le circuit imprimé principal (Main P.C.B.), utilisé par les techniciens pour effectuer des mesures et des calibrages précis à l'aide d'un multimètre ou d'un oscilloscope.
À quoi sert précisément le TP23 ?

Le TP23 est le point de contrôle utilisé principalement pour vérifier ou régler le point zéro (le point mort ou "center click") du Pitch Control (le potentiomètre de réglage de la vitesse).

Lorsque le curseur du Pitch est positionné exactement au centre (au niveau du cran ou de la LED verte), la platine doit tourner précisément à sa vitesse nominale (33⅓ ou 45 tours par minute) verrouillée par le quartz, sans aucune déviation (0%).
La procédure de réglage associée (Pitch Gain / Adjustment) :

Dans le manuel de service technique de Technics, le TP23 intervient dans l'ajustement de la résistance variable VR202 (ou VR301 selon les révisions de cartes) :

On positionne le Pitch de la platine exactement sur son repère central (0%).

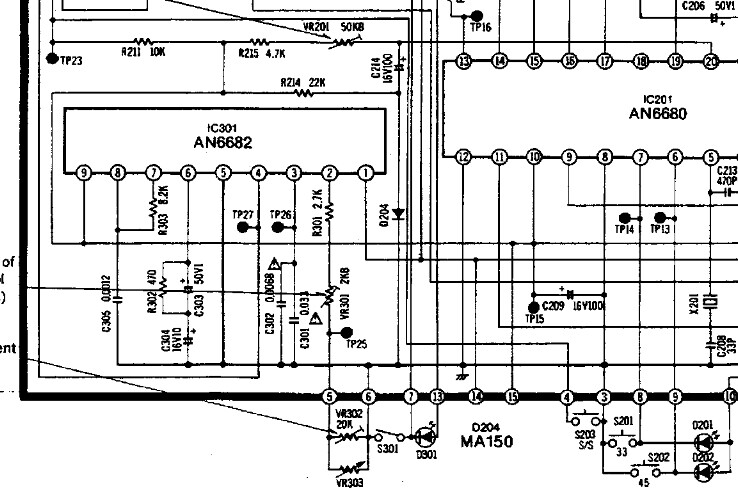

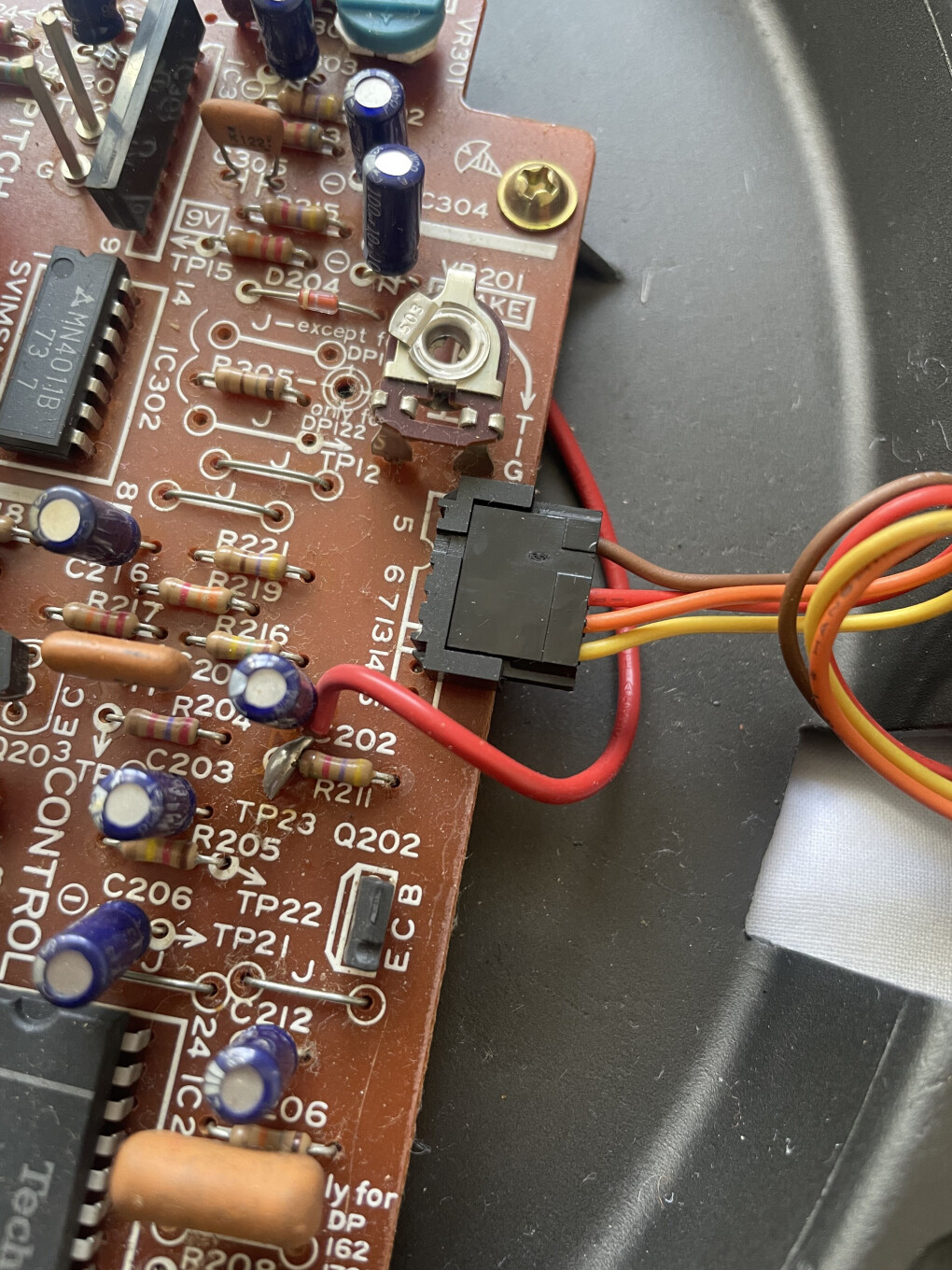

On branche un fréquencemètre ou un appareil de mesure entre TP23 et la masse (GND / TP20).

On ajuste la résistance variable jusqu'à obtenir la valeur de tension ou de fréquence exacte spécifiée par le constructeur (souvent 262 kHz sur le point de test de fréquence d'horloge ou une tension continue spécifique de 0V ou 2,7V selon la version du circuit intégré de contrôle pour s'assurer que le pitch n'induit aucune dérive).

⚠️ Note : Si votre platine a tendance à s'accélérer, à ralentir de manière instable lorsque le pitch est au centre, ou si le "zéro" physique ne correspond pas au "zéro" réel de la musique, c'est ce circuit (mesuré via TP23 et ajusté par la petite vis VR) qu'il faut calibrer.

- Ca fait quoi si je le relie à la masse ?

Si vous reliez directement le point de test TP23 à la masse (GND) avec un fil ou un tournevis pendant que la platine est allumée, voici ce qu'il va se passer :
1. Sur le plan électronique (Le court-circuit)

Le TP23 est directement relié à l'une des broches du circuit intégré de contrôle de la vitesse (le composant AN6680 ou AN6675 selon la génération de votre SL-1200).
En mettant ce point à la masse, vous forcez le signal de référence de tension à tomber instantanément à 0 volt.
2. Sur le plan mécanique (Le comportement de la platine)

Selon la position de votre Pitch au moment du contact, deux scénarios principaux se produisent :

Si votre Pitch est au centre (0% - LED verte allumée) : Il ne se passera probablement rien de visible, car au point mort, le circuit est déjà censé équilibrer cette tension au plus proche de zéro pour stabiliser la vitesse nominale par le quartz.

Si votre Pitch est déplacé (+ ou -) : La platine va ignorer complètement la position physique de votre curseur de Pitch. Elle va brusquement réagir comme si le Pitch venait d'être replacé au centre (vitesse normale verrouillée par le quartz) ou, dans certains cas de figure, le moteur va s'emballer brièvement/perdre totalement sa régulation de vitesse car vous court-circuitez la boucle de rétroaction (feedback) du potentiomètre.

⚠️ Est-ce dangereux pour la platine ?

Oui, c'est fortement déconseillé. Bien que les composants des platines Technics soient réputés pour être extrêmement robustes ("construits comme des tanks"), relier un point de signal actif (TP23) directement à la masse crée un court-circuit franc sur cette ligne.

Vous risquez de griller le circuit intégré de commande (le puce AN6680), une pièce qui n'est plus fabriquée aujourd'hui et qui devient difficile (et coûteuse) à trouver d'origine.

Vous risquez également d'endommager les résistances de précision ou les pistes en cuivre du circuit imprimé tout autour.

Règle d'or : Sur un point de test comme le TP23, on y pose uniquement la pointe d'un appareil de mesure (multimètre/oscilloscope) qui possède une impédance très élevée et ne court-circuite rien. On n'y injecte jamais la masse directement.
