Je trouve l'utilisation de mon Integra-7 trop lourde et je cherche à développer des outils pour charger les SVD en un click depuis le PC.

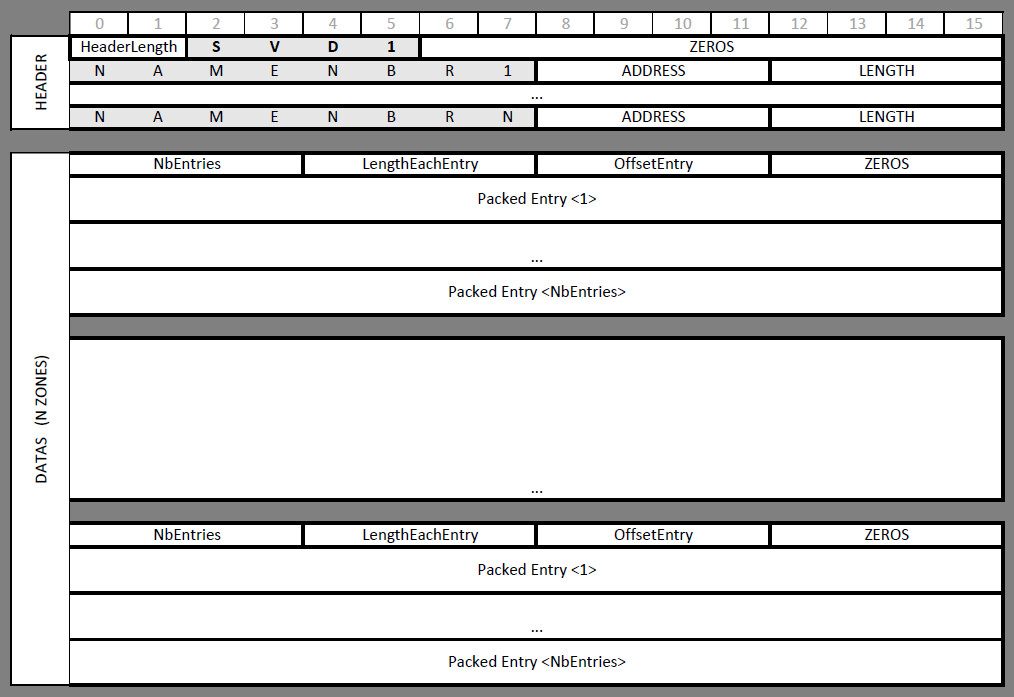

Le week-end dernier j'ai fait un peu de réverse ingeneering sur des SVD pour Integra-7 et j'ai déduit ceci :
Je l'ai testé sur d'autres SVD Roland et ça a l'air d'être commun. Seule la partie où les bits sont compactés ensemble semble être propriétaire et fonction du produit Roland.
Donc en résumé :
* 2 octets donnent la taille du header qui suit (et le nombre de zones de données).
* Le header contient les adresses (en octet comptées à partir du début du fichier) de zones mémoires.
* chaque zone mémoire début par un header (toujours de 16 octets) qui définit le nombre d'entrées qu'elle contient et la taille de chacune de ces entrées.
J'ai commencé à décoder chaque entrée : Pout l'Integra-7 chacune commence par 12 caractres ASCII de 7 bits accolés (le bit7 n'est pas présent)...
Pour d'autres produits Roland il y a moins de caracères.
Ça c'était la partie simple à voir (les alignements sont parfaitement clairs).
Par contre pour la partie où les bits ne sont pas alignés en octets ou multiples d'octets, mais se suivent avec des tailles diverses et variées, il va falloir :
* générer des structures de tone
* les charger
* les exporter en SVD
* analyser ces SVD.
Ça va être long et il faut faire ça pour chaque produit Roland où on veut se faciliter la vie...
Le week-end dernier j'ai fait un peu de réverse ingeneering sur des SVD pour Integra-7 et j'ai déduit ceci :
Je l'ai testé sur d'autres SVD Roland et ça a l'air d'être commun. Seule la partie où les bits sont compactés ensemble semble être propriétaire et fonction du produit Roland.
Donc en résumé :
* 2 octets donnent la taille du header qui suit (et le nombre de zones de données).
* Le header contient les adresses (en octet comptées à partir du début du fichier) de zones mémoires.
* chaque zone mémoire début par un header (toujours de 16 octets) qui définit le nombre d'entrées qu'elle contient et la taille de chacune de ces entrées.
J'ai commencé à décoder chaque entrée : Pout l'Integra-7 chacune commence par 12 caractres ASCII de 7 bits accolés (le bit7 n'est pas présent)...
Pour d'autres produits Roland il y a moins de caracères.
Ça c'était la partie simple à voir (les alignements sont parfaitement clairs).
Par contre pour la partie où les bits ne sont pas alignés en octets ou multiples d'octets, mais se suivent avec des tailles diverses et variées, il va falloir :
* générer des structures de tone
* les charger
* les exporter en SVD
* analyser ces SVD.
Ça va être long et il faut faire ça pour chaque produit Roland où on veut se faciliter la vie...
.: Odon Quelconque :.
10953
Drogué·e à l’AFéine
Membre depuis 22 ans
Travail ambitieux et ingrat.
Certains ont déjà fait le boulot de décodage des différentes versions du SVD/SVZ/BIN pour des machines plus récentes :
https://github.com/sagamusix/JDTools en C++ (SVD5)
https://github.com/NilsKr/JD08PatchManager en Python (SVD5)
https://www.benis.it/cm/ZC_Editor/ben67_zeneditor.htm en LUA (SVD5, closed source)
https://ctsakiris.gumroad.com/l/jd08lib en .NET 2.0 (SVD5, closed source)
Ou plus anciennes :
https://www.oocities.org/mstella/ en VisualBasic 3.0 (SVD0)
Après, vous avez la chance d'avoir - comme les XV qui ont précédé - un éditeur fourni par Roland, ainsi que l'implémentation SysEx pour faire le rapprochement entre les données et la manière dont elles sont stockées dans le SVD.
Certains ont déjà fait le boulot de décodage des différentes versions du SVD/SVZ/BIN pour des machines plus récentes :
https://github.com/sagamusix/JDTools en C++ (SVD5)
https://github.com/NilsKr/JD08PatchManager en Python (SVD5)
https://www.benis.it/cm/ZC_Editor/ben67_zeneditor.htm en LUA (SVD5, closed source)
https://ctsakiris.gumroad.com/l/jd08lib en .NET 2.0 (SVD5, closed source)
Ou plus anciennes :
https://www.oocities.org/mstella/ en VisualBasic 3.0 (SVD0)
Après, vous avez la chance d'avoir - comme les XV qui ont précédé - un éditeur fourni par Roland, ainsi que l'implémentation SysEx pour faire le rapprochement entre les données et la manière dont elles sont stockées dans le SVD.
« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)
[ Dernière édition du message le 01/06/2024 à 16:32:04 ]
