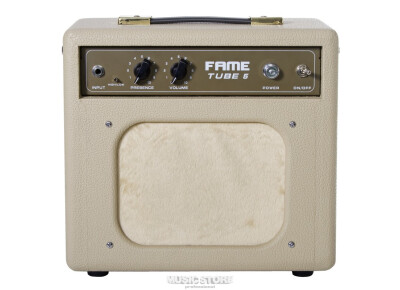

Fame Tube 5 Special

bonjour, j'utilise cet ampli pour la maison pour travailler ,jamais en répé ou sur scène (un peu" léger" peut être); c'est vraiment le son "lampes" extra en clair et si on pousse à 7 env. présence et aigüs ; beau crunch bien " baveux" surtout équipé en JENSEN .
rapport qualité/prix idéal ,un technicien l'a ouvert et l'ensemble du montage est correct , je l'ai recommandé et fait essayer à des musiciens qui ont été conquis et l'ont acheté grâce à moi.
les bémol : la lampe de puissance est de très mauvaise qualité , j'ai eu le problème et des amis également ; le vendeur ,MUSICSTORE leur a envoyés une nouvelle lampe mais moi je n'y ai pas eu droit . c'était mon 1er achat chez eux et je crois que ce sera le dernier , ça m'apprendra à rester fidèle et je vous conseille d'éviter ce vendeur dont le service/livraison est complètement nul ,ils ont livré chez un voisin qui m'étais complètement inconnu et j'ai trouvé ma commande avec bien des difficultés
vendeur à proscrire

Edition spéciale de la première fournée, avec lampe 6V6 de chez JJ et HP Jensen, pour 25€ de plus...

Ampli à lampe de 5 watts
Haut-parleur Jensen LJECH 615 4 ohms / haut-parleur 6"
Lampes RUBY 12AX7 AC 5G + JJ 6V6
Réglages de volume et de présence
Sélecteur d´impédance High/Low
Dimensions: 36,5x 24,5x 36,5 cm
Poids: 6,8 kg


UTILISATION

Plug'n'play!

SONORITÉS

Je ne vais pas rentrer dans les détails, franchement, ça sonne très bien, surtout pour le prix!!!

Parfait pour répéter dans sa chambre ou son salon avec un son plus qu'honnête (j'ai passé quelques solutions transistorisées avant ça et ce ne fut qu'échecs sur échecs)

Juste le crunch/drive qui est un peu "glaireux" et manque de finesse à mon goût... Je vais voir si je peux y faire quelque chose.

Le réglage Presence est en faite un filtre aigus tout simple, placé juste avant d'attaquer la 6V6.

EDIT 19/03/2014 : Tout de même, le son est un peu "boxy". Bien sûr, on est dans un cab format réduit avec un HP de 6" donc il n'y a pas de miracles mais tout de même, je tenterai de modifier le tonestack pour palier à ça... à suivre!



AVIS GLOBAL

C'est là que ça devient vraiment intéressant...

J'hésitais à me trouver un Fender Champion 600 d'occase (car plus fabriqué) et je suis tombé sur le Fame. Le fender était fourni avec de la lampe chinoise quelconque et un HP du même acabit... Là au moins, on a 2 mods de base déjà réalisées! Et je me dis que de toute façon, tous ces petits amplis (Harley Benton GA-5 aussi par exemple) se ressemblent tous pour ce qui est du schéma et que seules quelques valeurs de résistance/condo changent par ci par là...

Je ne croyais pas si bien dire, les composants sur le Fame ont même les mêmes noms (indices) que sur le schéma de chez Fender!!! Les composants sont grosso-modo au même endroit... Bref, c'est du copié collé. Je pense que c'est le chinois qui fabriquait les Champ 600 qui a continué une prod pour Fame, avec quelques modifs tout de même :
- inter High/Low pour l'entrée plutôt que 2 entrées (pas con!)
- tonestack "fixe" différent, creuse un peu plus bas et boost les aigus, mais...
- ajout du contrôle de présence qui coupe les aigus (donc on s'y retrouve avec ce réglage au milieu)
- C6 = 220µF 450V au lieu de 22µF sur le Fender (Alleluïa, enfin un condo d'alim correctement dimensionné d'usine!!!)
- ajout d'un 100nF sur la cathode de la 6V6

NB :
- PCB 20090209
- la plupart des condos sont des CBB22 (MKP) donc idem que les Orange Drop. Après ce n'est peut-être pas la top qualité mais c'est quand même déjà très bien!!!
- les transfos sont tout à fait honorables au seul jugé de leur taille
- PCB double face donc bricole sans trop de risque d'arrachage de pistes...

Quelques modifs de base pour optimiser, notamment la réduction du buzz :
- torsader les fils de HT et 6,3V, y compris les jumpers entre les 2 tubes et aussi l'alim de la lampe témoin de tension
- séparer les fils inter-cartes des fils du transfo de sortie qui sont reliés par un rilsan...
- R11 (C10 et R7 suivant les goûts) http://www.forum-guitare.fr/modifications-fender-champion-600-bias-cr-et-gain-t23465.html

- Perso : modif C5/6/7 = 100µF 450V au lieu de 22µF

EDIT 06/04/2014 : sujet créé ici https://fr.audiofanzine.com/les-mains-dans-le-cambouis/forums/t.561923,fame-tube-5-special-mods,post.7831080.html
