Ampli Farfisa F8

  • 50 réponses
  • 7 participants
  • 3 958 vues
  • 7 followers
Sujet de la discussion Ampli Farfisa F8
Salut,

Qui connait-il ces ampli ?

le mien est un petit combo de 8 watts tout lampes...
Il possede 2 hp de 6"

le son est absolument fabluleux !

L'ampli est vraiment puissant... de quoi couvrir mon batteur !

Aucun bruit de fond... je peux mettre tout les potards à fond et je n'ai aucun soufle !

alors, qui peut m'en dire plus sur les amplis farfisa ?


Merci
Afficher le sujet de la discussion
26
Citation de Schatz :
Citation :
En alim:

https://www.tube-town.net/ttstore/powertransformer-ei-50va-laydown-version.html


Non désolé, il ne donne pas 340V avec un CT.

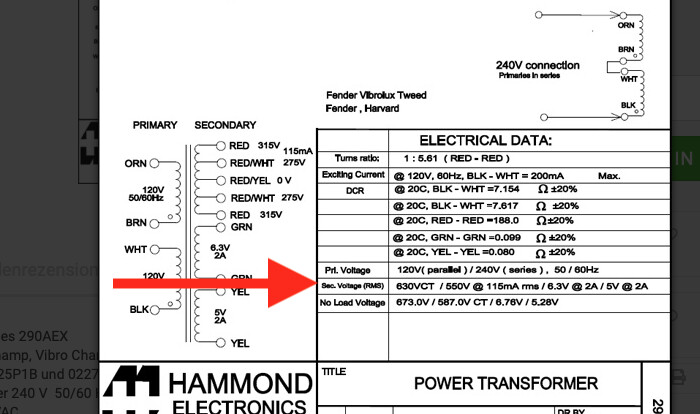

Je pensais à celui-ci : https://www.tube-town.net/ttstore/hammond-290cax-for-fender-universal-125p1b-022772.html


630 volts ct ! 2 fois trop elevé
27
Bon,je vais mettre des meilleurs photos. Je parle du transfo d'alimentation.le gars sur Leboncoin ne veut pas me le vendre tant que je n'ai pas testé le mien celui de l'ampli mais sur les photos on voit bien qu'il a chauffé et l'ancien proprio l'a démonte en coupant les fils.
Sinon oui,je connais bien tube town et Banzaï music pour les pièces j'ai déjà acheté chez eux.
28
Citation de Schatz :
Citation :
En alim:

https://www.tube-town.net/ttstore/powertransformer-ei-50va-laydown-version.html


Non désolé, il ne donne pas 340V avec un CT.
Je pensais à celui-ci : https://www.tube-town.net/ttstore/hammond-290cax-for-fender-universal-125p1b-022772.html


Il donne 250 v mais en alternatif.
Une fois redressé, on y sera en 340 v continus.

630 v ??? D’où ça sort ?
29
Citation de giauc :
Citation de Schatz :
Citation :
En alim:

https://www.tube-town.net/ttstore/powertransformer-ei-50va-laydown-version.html


Non désolé, il ne donne pas 340V avec un CT.
Je pensais à celui-ci : https://www.tube-town.net/ttstore/hammond-290cax-for-fender-universal-125p1b-022772.html


Il donne 250 v mais en alternatif.
Une fois redressé, on y sera en 340 v continus.

630 v ??? D’où ça sort ?




30
A supp

[ Dernière édition du message le 09/02/2022 à 19:03:33 ]

31
A supp

[ Dernière édition du message le 09/02/2022 à 19:04:56 ]

32
Citation de giauc :
Citation de giauc :
Citation de Schatz :
Citation :
En alim:

https://www.tube-town.net/ttstore/powertransformer-ei-50va-laydown-version.html


Non désolé, il ne donne pas 340V avec un CT.
Je pensais à celui-ci : https://www.tube-town.net/ttstore/hammond-290cax-for-fender-universal-125p1b-022772.html


Oui le tien est bon , je me suis precipité…

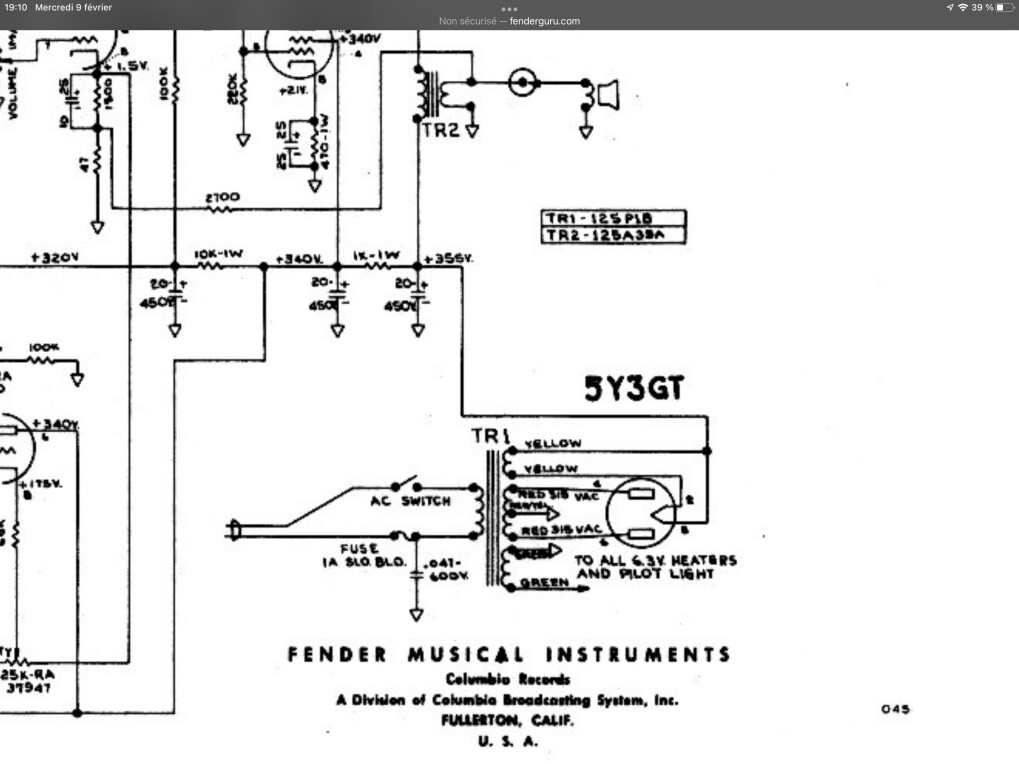

Je met le schéma d’une alim de champ avec les tensions






[ Dernière édition du message le 09/02/2022 à 19:13:49 ]

33

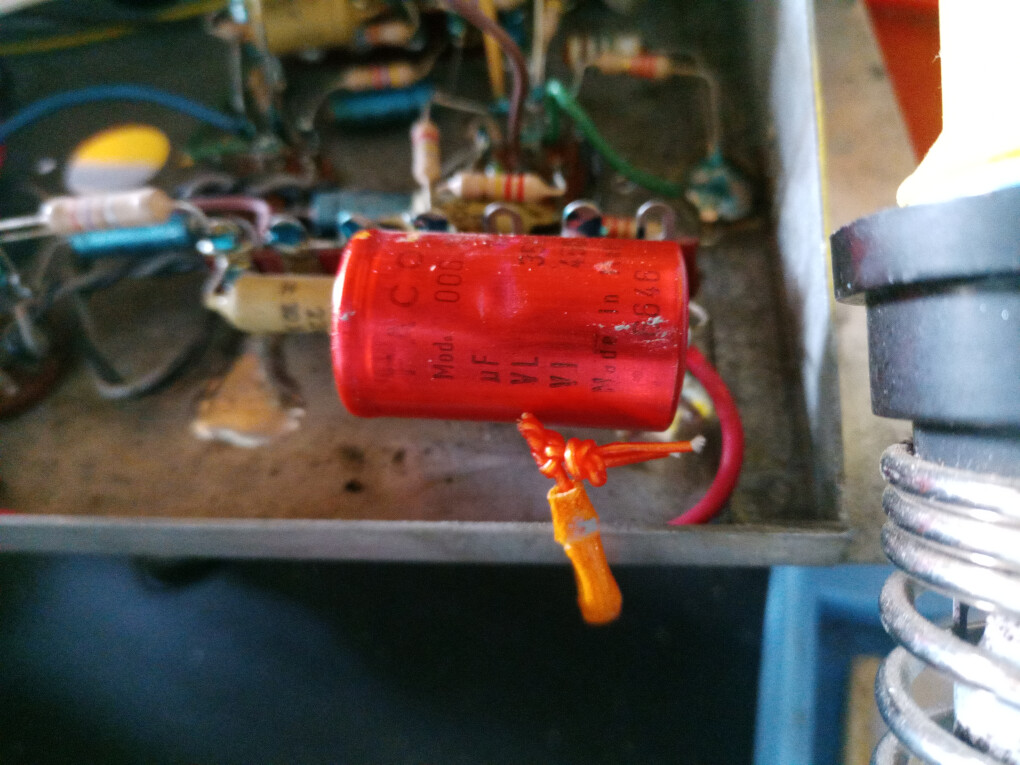

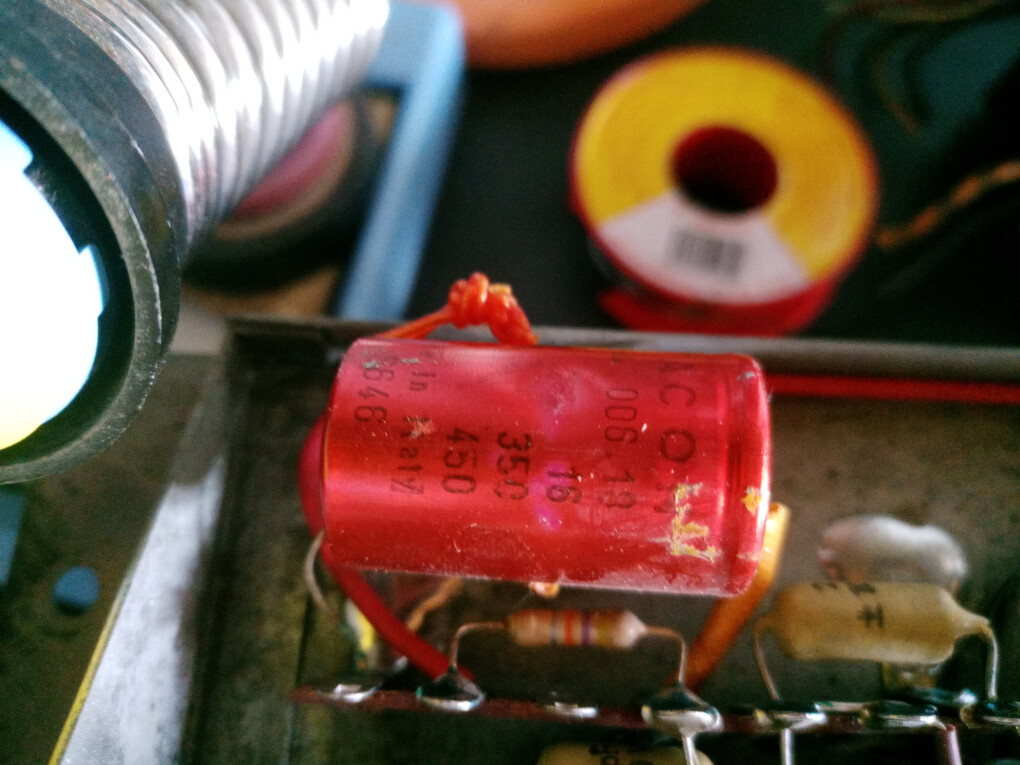

Voici quelques photos
34

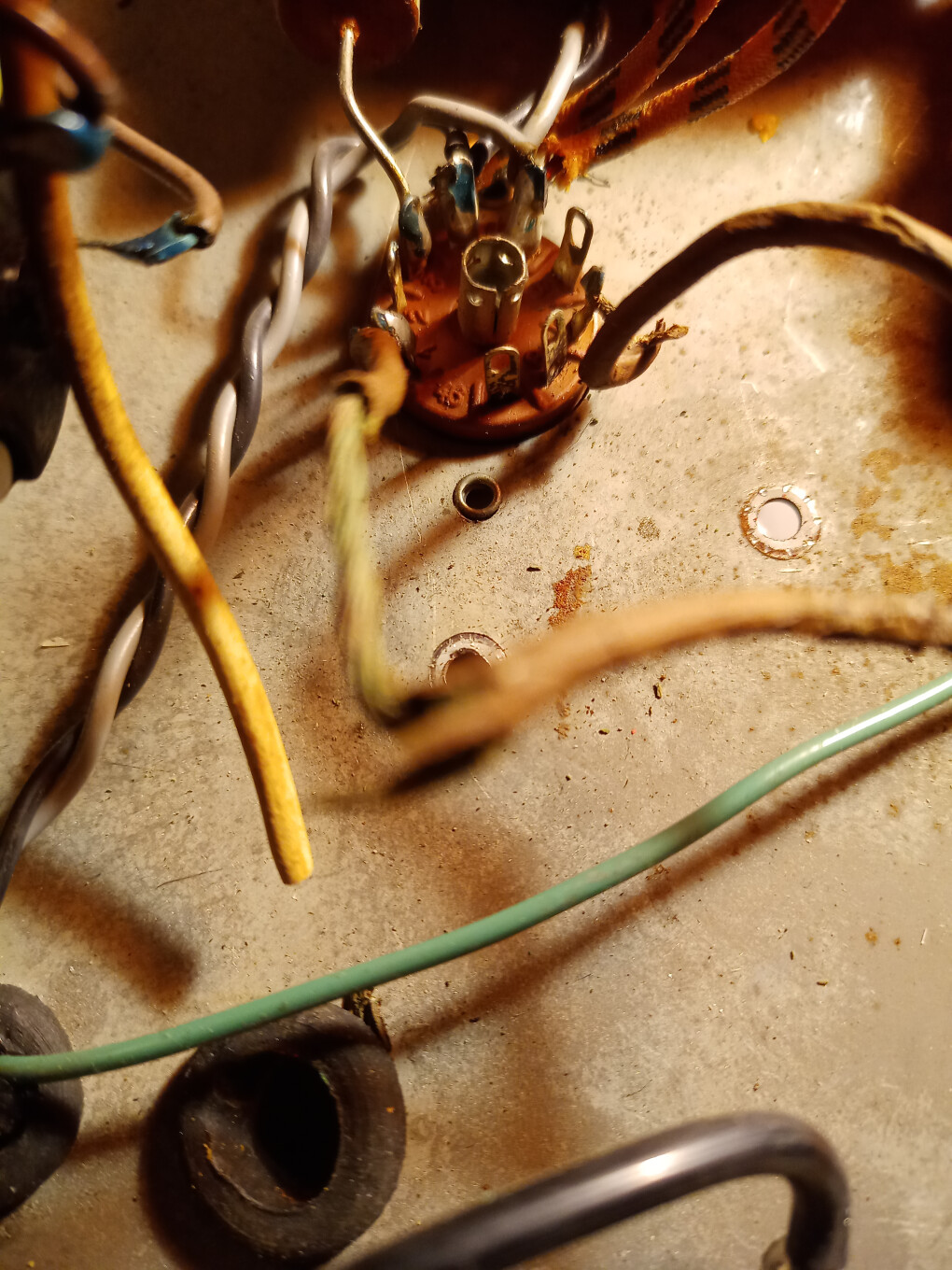

Bon, alors voilà,je sais deux trois trucs mais en électronique je suis une bille,par contre si on m'aide je saurais suivre les instructions ... Bon sur le branchement de la ez 81 il u a les deux fils marron un au plot 1 et l'autre au 7 et ils ont la.mzme couleur,ce qui fait que je ne sais pas lesquels ce sont sur le transfo. Côté transfo si je les mesure, ils font 101,7 ohm's
Après il y a les deux fils noir et marron pareil qui vont à la ez 81 et idem ils sont identiques,un est sur le transfo à côté des deux marrons et l'autre en bas avec un fil noir. Ceux là ne donnent rien comme mesure.
Voilà où j'en suis...
Sinon,le c 702, tu pourrais me l'entourer sur la photo ? Comme ça je le commande et je le change.
35
J'en suis à me demander si ce transfo est vraiment mort ... J'ai des tensions sur tous les fils sauf les deux marrons noir.
36
Ton transfo n’est peut être pas mort mais ils à du prendre un gros coup de chaud.
Tes photos suggèrent qu’il a été sévèrement bricolé…. et maltraité…
Je pense qu’il faut tout contrôler à partir du schéma et surement refaire certains câblages.
En clair, il y a du boulot.
37
Non,il n'a pas été bricole, juste les fils ont été coupés.

[ Dernière édition du message le 10/02/2022 à 00:39:51 ]

38
C702, je pense que c’est celui que j’ai entourè si le support est celui de l’EL84 mais sans garantie.
D’autre part, il y a des fils dans un sale état, perso je referais tout le câblage.
1 et 7 de l’EZ81 vont sur le secondaire du transfo. Le fil noir du transfo (ct ?) va à la masse.
39
Citation de lapiculteur :
Non,il n'a pas été bricole, juste les fils ont été coupés.


Vu comment les fils sont passés au dessus du out transfo, je ne pense pas que ça soit d’origine.
Et c’est quoi les 2 composants ajoutés sur les bornes de l’OT ? Ils ne sont pas sur le schéma.
40

Les 2 fils noir et marron, tu parle bien de ceux qui vont en pin 4 et 5 ? Là où sont aussi connectés les fils marron et blanc qui vont aux autres lampes ?

C'est le 6,3V, si tu n'as pas de lecture sur le transfo, même moins d'1 ohm et que c'est ouvert, le transfo est à changer.
41
bonsoir et merci vraiment encore pour votre aide .
j'ai re essayé et en mettant sur 200 ohm je n'ai rien au multimètre entre les deux fils marron et blanc ...alors les fils passés sur le transfo, c'est moi pour les sortir ... et les deux composants sur le transfo de sortie, je ne sais pas mais les Itallient prenaient souvent des initiatives dans la fabrication de leurs amplis , j'ai plusieurs gem ou galanti de cette époque et parfois il y a des choses comme ça .
bon je me mets en quête d'un transfo et des condos, dés que j'ai ça je reviens vers vous .
oui bien sur je vais re câbler cette EZ81
42
Citation de CREACH :
Les 2 fils noir et marron, tu parle bien de ceux qui vont en pin 4 et 5 ? Là où sont aussi connectés les fils marron et blanc qui vont aux autres lampes ?

C'est le 6,3V, si tu n'as pas de lecture sur le transfo, même moins d'1 ohm et que c'est ouvert, le transfo est à changer.


Change également ta lampe redresseuse. Ton transfo ne donnant plus rien sur l'enroulement de chauffage des filaments, il est possible que la redresseuse soit passée en court-circuit, ruinant ainsi le transfo d'alim et peut être d'autres composants proches au passage. Ce serait moche de ruiner directement ton futur nouveau transfo à cause d'une lampe HS.

On n'arrête pas le skate parce qu'on est vieux, on devient vieux parce qu'on arrête le skate

43
Oui,merci du conseil,j'en ai une autre donc je pourrais facilement la changer.
44
Hello,

Alors, quelles nouvelles ? Tu as pu avancer dans la restauration ?

On n'arrête pas le skate parce qu'on est vieux, on devient vieux parce qu'on arrête le skate

45
Bonsoir Schatz
Alors justement,je viens de recevoir aujourd'hui un nouveau transfo et les condos à changer.
Si vous voulez bien m'aider pour brancher le transfo,ce serait avec plaisir.
Il va falloir que j'adapte car ce transfo n'a pas d'étrier.
Demain je mets des photos
46

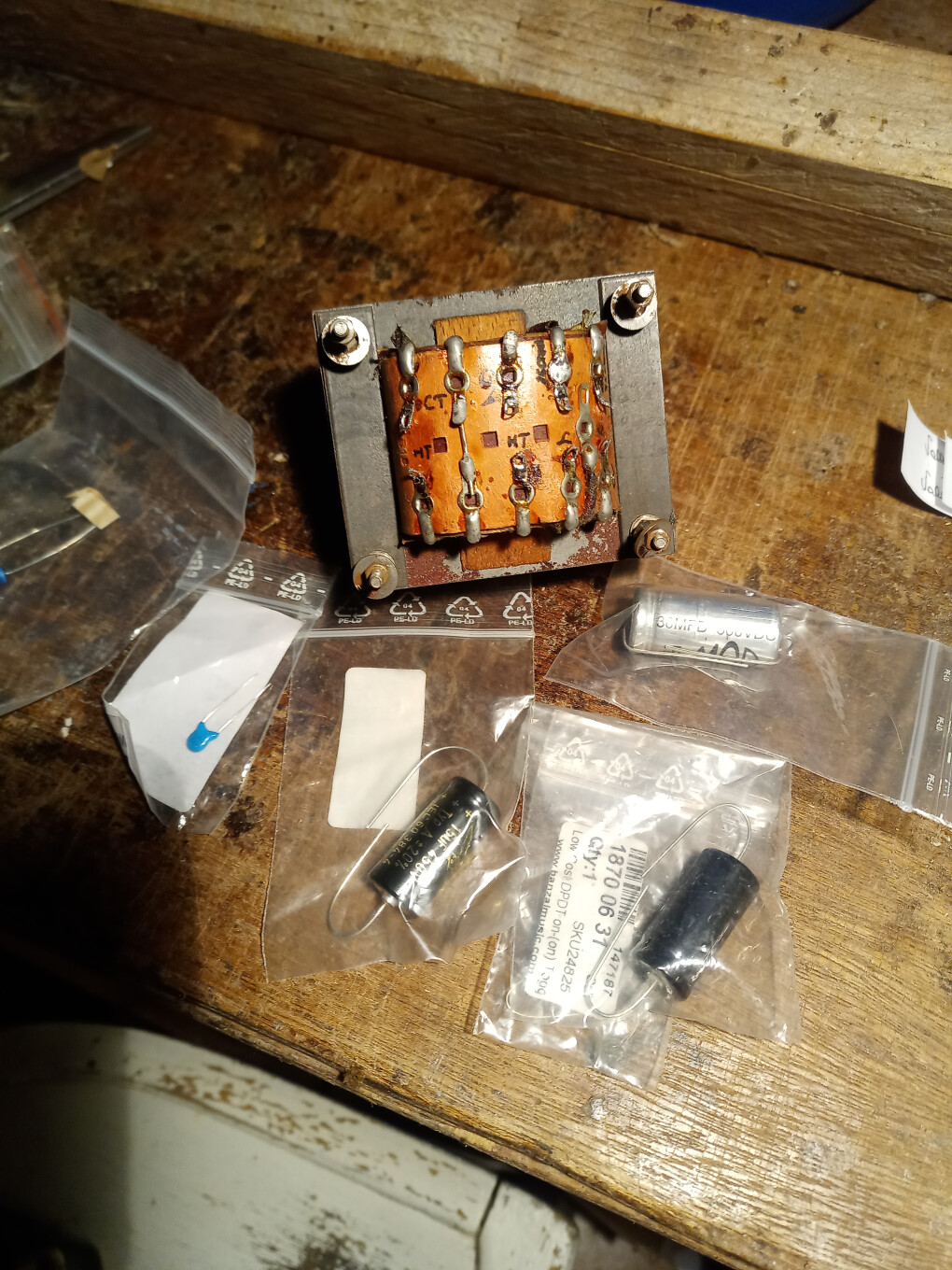

Voilà les joujoux4346859.jpg
47
As-tu une référence pour le transfo ? Est-ce celui du champ ? As-tu identifié les différents enroulements ?

On n'arrête pas le skate parce qu'on est vieux, on devient vieux parce qu'on arrête le skate

48
Alors non,ce n'est pas celui du champ mais d'après le vendeur il doit convenir.
Justement c'est pour le brancher que j'aurais besoin d'aide .... Je peux faire des photos plus précises du transfo
49
Oui des photos de plus près, on voit les descriptions sur le transfo mais ce n'est pas clair partout.
50
Des que j'ai un moment,je fais ça...
