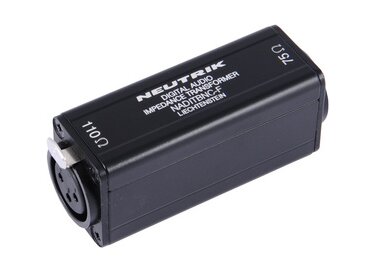

Neutrik NADITBNC-F

Pas toujours évident de s'y retrouver dans les connecteurs et adaptateurs. Ici donc les "Digital audio impedance transformer" de Neutrik : NADITBNC-M et MX (je met le même avis sur les 2). Ils modifient l'impédance de 75 Ω vers 110 Ω, il ne transforment pas le signal numérique en analogique.

MX et FX ont des prises XLR qui dépassent du châssis les M et F ont des prises XLR 'en creux' dans le châssis.

(nb : ici on a des formats de connecteurs (audio numérique) plus endurants que les connecteurs de la plupart des cartes son de type RCA-Cinch, pour une meilleure stabilité du signal, pour des transfert sur des câbles potentiellement plus longs par exemple..

On a donc, pour le NADITBNC-M et le NADITBNC-MX : Entrée BNC 75 Ohm / Sortie XLR mâle 3 broches 110 Ohm.

Comme dit la documentation :
• Cost effective exceptional impedance matching adapters
• Allow long cable runs for digital audio signals via low
attenuation coax lines
• Match balanced (110 Ω) to coaxial lines (75 Ω)
• Pre-wired in black anodized aluminum extrusions for
increased durability
• AES/EBU adapters available with either 3 pin male or
female XLR cable ends or receptacles
• Simple use, passive units

Les F et FX entrée XLR vers sortie BNC.

La doc des Neutrik est ici, les concernés sont à la page 9 : https://www.neutrik.com/media/10091/download/07%20Section%20Accessories%20and%20Patch%20Panels%20PG%20EN%20202202-V22.pdf?v=5

Si ça vous intéresse ou si vous vous dites tant qu'on y est : "bon, il est temps que je pige de quoi on parle quand on cause connecteurs numériques (audio, vidéo...)" et tout le fatras: un lien vers un récap bien fait : https://www.son-video.com/guide/tout-savoir-sur-la-connectique-audio-et-video-analogique-et-numerique.

Mon avis : de la très bonne came
