WZ20S, Console analogique de la marque Allen & Heath appartenant à la série Wizard.


1 avis d'utilisateur
Comparateur de prix
Petites annonces

Fiche technique Allen & Heath WZ20S

  • Fabricant : Allen & Heath
  • Modèle : WZ20S
  • Série : Wizard
  • Catégorie : Consoles analogiques
  • Fiche créée le : 16/09/2002

Console analogique
4 entrées mic avec insert
8 enrées lignes stereo
6 aux
deux sorties stereo principale
une sortie monitor
deux entrée stereo
deux sorties casque


The WZ20S is a compact audio mixing console with many stereo inputs. It is well suited
to mixing stereo sources such as keyboards, voice modules and effects returns, or for
recording or stage submixing. With its additional mic inputs it is also equipped for low
end broadcast, club installation and production mixing. The WZ20S complements the
MixWizard range which also includes the multi mic input WZ12DX and WZ16DX with built
in effects processors, and the WZ14:4:2+ which is dual function 4 buss live mixer.

Input Connections
MONO IN (XLR) Balanced XLR female 2k ohm
                                                             -60 to –20dBu PAD out
                                                            >10k ohm -30 to +10dBu PAD
in MONO IN (TRS) Balanced TRS jack >10k ohm -30 to +10dBu
STEREO IN A RCA phono >10k ohm -20 to +10dBu
STEREO IN B Balanced TRS jack >10k ohm -20 to +10dBu
EXT IN 1,2 Balanced TRS jack >10k ohm -10dBV (+4dBu option)
Inserts
MONO Channel Unbalanced TRS jack SEND <75 ohm 0dBu
RETURN >3k ohm MIX OUT 1,2 Unbalanced TRS jack SEND <75 ohm -2dBu
RETURN >7k ohm
Output Connections
DIR OUT 1-4 Impedance balanced TRS jack <75 ohm 0dBu
MIX OUT 1,2 (XLR) Balanced XLR male <75 ohm +4dBu
MIX OUT 2 (TRS) Impedance balanced TRS jack <75 ohm -2dBu
MONO OUT Balanced XLR male <75 ohm +4dBu
AUX OUT 1-6 Impedance balanced TRS jack <75 ohm -2dBu
HEADPHONES 1,2 Tip = L Ring = R 30 to 600 ohm recommended
Noise Measured rms 22Hz to 22kHz
MIC IN -128dB referred to 150 ohm source
Residual output noise XLR -90dBu (-94dB S/N)
TRS jack -94dBu (-94dB S/N)
Mix noise, ch routed XLR -86dBu (-90dB S/N)
TRS jack -90dBu (-90dB S/N)

AC mains 100 to 240V AC @ 50/60Hz
Consumption 35W max

Distribué par Algam / La boîte noire du Musicien

»

Avis utilisateurs Allen & Heath WZ20S

Note moyenne :5.0(5/5 sur 1 avis)
 1 avis100 %
Cible : Rapport qualité/prix :
motutunga03/03/2020

L'avis de motutunga"une autre version de la WZ avec 8 line in, mais sans effet "

Allen & Heath WZ20S
J'ai acheté cette table d'occas pour la sono que je me constitue laborieusement..je suis clavier, et je cherche du pas trop cher mais pas de la daube si possible. j'ai deja une WZ12.2 DX..celle ci est un peu differente dans la repartition des pistes...je voulais la "meme" table pour ne pas avoir a la transporter et refaire tout le cablage en repet ou concert, mais avoir la meme qualité.

Organisation/connectique
c'est une table "normale" avec les particularités suivantes
*la carcasse est en vraie ferraille, ca devient rare
* il y a donc 4 pistes micro et huit pistes lignes stereo chacune avec une possibilité de mix entre les entrées jack sym et les entrées RCA..bref on peut brancher 4 micros + 8 instruments stereo + eventuellement 8 lecteurs sur RCA ( cd ordi etc..).
*les equaliseurs micro ont 4 bandes dont deux parametriques
*les entrées ligne on un equa a 4 bandes fixes
*un insert par entrée micro
* 6 aux
*une sortie monitor
*2 entrées stereo ou retour d'effet
*deux sorties principales XLR : chaque piste est assignable a l'une , l'autre ou les deux.
*deux sorties casque
*il n'y a pas de sous groupe, mais on peu s'en bricoler en routant plusieurs voies via deux aux (stereo) sur une autre entrée, vu qu'on a un nombre sympa d'aux et d'entrées lignes stereo

Finition ergonomie
Vu l'age de la machine (1998 je crois) et le bon etat de la mienne (un aux ne semble plus fonctionner ni la sortie monitor), la solidité et la durabilité sont tres bonnes, car la mienne a visiblement beaucoup servie.. cette machine de 20 ans n'a aucun defaut aucun craquement, peu de souffle, toutes les fonctions sont au top...elle est un peu lourde (environ 10kg)

C'est du gros son Anglais
Mais peu moins class que la WZ12.2 DX. Chaleurreux et bien defini..
Deux petits moins cependant. le niveau de sortie est un peu faible, je dirais 3 à 6 db de moins que sa soeur WZ12.2, on a donc un tres leger souffle au meme niveau de sortie, alors que sa soeur n'en a pas sauf avec les gains a donf.

les +
*potards de 100mm
*6 aux
*2 sorties principales assignables
*il y a en fait 20 entrées (4 mic et 8 lignes stereo)
*solidité
*qualité du son
*rackable 19
*prix d'occas 180€, mais j'ai eu du bol ( modele actuel :> 1000€)
*fabriqué en angleterre

les -
*pas de sous groupe
*pas moyen de muter les sorties pour l'ecoute casque seul
*attention aux nappes qui relient la console a la partie dispatch
*les branchements se font derriere (panneau vertical) ce qui n'est pas tres pratique
*le fly dedié est cher
*pas d'insert sur les lignes
*niveau de sortie un peu faible
*le poids

Conclusion
J'ai donc payé 180€ cette merveille. Le modele actuel (wz3) qui a quelques fonctions supplémentaires, vaut dans 1200€ et a sans doute un son comparable, donc d'occas y'a pas mieux pour ce prix
Dans des prix raisonnables, je n'ai trouvé que les Soundcraft Signature qui sonnent bien; les modeles d'entrée de gamme de chez Allen & Heath n'ayant pas bonne presse je les avait exclus, les Midas DM12 et DM16 (200€ environ) semblent n'avoir de Midas que le nom d'apres les forums anglo-saxons..Tout le reste pour un prix aussi reduit ( meme d'occas) ne tient pas la route.
C'est plutot une table de DJ vu le nombre d'entrées ligne mais ideale aussi pour des claviers.
remarquons tout de meme que le prix d'occas normal serait plutot de 300-400€ environ

Remarque fly
pour le fly au lieu d'acheter le fly dedié a 195 boules, prenez celui ci a 115 chez thoman https://www.thomann.de/fr/thon_19_koffer_12_he_live.htm avec un peu d'astuce ca rentre tout bien
»

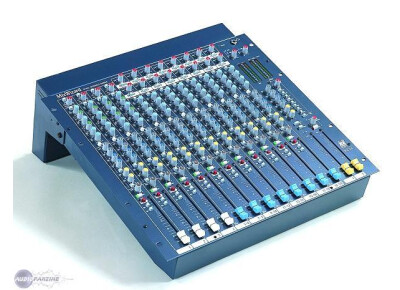

Images Allen & Heath WZ20S
