Compresseur SSL-clone de Gyraf

Sebliloo

116

Posteur·euse AFfiné·e

Membre depuis 23 ans

Sujet de la discussion Posté le 14/05/2004 à 16:39:03

Salut,
après avoir (presque) fini mon préamp a tube G9 de gyraf.dk, je vais me lancer dans la réalisation du clone SSL : http://www.gyraf.dk/gy_pd/ssl/ssl.htm
question: est-ce que quelqu'un l'a déja réalisé ici?
sinon ben...bon bricolage a tous!

pstcho

1750

AFicionado·a

Membre depuis 21 ans

2601 Posté le 09/10/2016 à 18:56:28

et Babaorum, tu verrai le boitier d'un 1176 que j;utilise quotidiennement au studio, tu te pisserai dessus, plutôt ridicule mais bon, ça fonctionne bien :P

0

https://www.facebook.com/madeinhellstudio/

http://www.reverbnation.com/madeinhellstudio

berl

10919

Membre d’honneur

Membre depuis 21 ans

2602 Posté le 09/10/2016 à 20:33:42

Citation de pstcho :

Le boitier c'est de la recup écrit a la main, pour le moment ça va rester comme ça, un de ces 4 je demanderai a une amie peintre de faire quelque chose dessus, "mais tant que ca marche on s'en fout a quoi ça ressemble " hahahahahahah

Il est à croquer, ton boitier ;-)

moi j'aim'bien !

0

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

pstcho

1750

AFicionado·a

Membre depuis 21 ans

2603 Posté le 09/10/2016 à 21:03:57

hahahahaahha un vieil ampli trouve dans une poubelle un jour de plus, reperce et gribouille :P

je vais poster quelque projets pour que vous vous marriez un peu :P

https://www.dropbox.com/sh/lnjtxdvhbpqoxzi/AAAu_-DpPmfWn9Q6I5OYxTxxa?dl=0

Le marqueurs font des miracles ,et les groupes aiment bien, ça donne un style fait main, ceux sur lesquels j'ai mis des autocollants, ils aiment pas

3 GSSL
1 1176
4 G9
1 console 8 cannaux

0

https://www.facebook.com/madeinhellstudio/

http://www.reverbnation.com/madeinhellstudio

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

2604 Posté le 12/10/2016 à 22:47:11

je viens d'apprendre qu'il ya de faux opamp
j'en ai acheté quelques un sur musikding pour un clone ssl mais je ne les ai pas encore testé est ce que c'est possible qu'il soient faux?

0

www.puresound-studio.com

berl

10919

Membre d’honneur

Membre depuis 21 ans

2605 Posté le 12/10/2016 à 23:11:17

Si une boutique qui a pignon sur rue te vend des faux, d'une part elle a intérêt à te les changer fissa à ses frais, et d'autre part sa réputation en prendra un coup. En général elles ne vont pas prendre de risque et acheter des composants tracés et garantis "genuine".
En général les faux c'est "20 x 5532" sur eBay ou autre à des prix défiant toute concurrence.

0

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

[ Dernière édition du message le 12/10/2016 à 23:12:09 ]

babaorum

6914

Je poste, donc je suis

Membre depuis 22 ans

2606 Posté le 12/10/2016 à 23:11:39

ha oui cool le 1176 :bravo2:

0

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

2607 Posté le 13/10/2016 à 03:25:47

merci berl tu me rassure
au fait t'a reçu mon mp?

0

www.puresound-studio.com

[ Dernière édition du message le 13/10/2016 à 03:27:15 ]

pstcho

1750

AFicionado·a

Membre depuis 21 ans

2608 Posté le 13/10/2016 à 12:39:42

ouai les lots sur ebay faut éviter ( j'ai perdu 5 nuits pour sauver 4 euros ..... ) qui au final m'ont coûté ces 4 euros hahah

0

https://www.facebook.com/madeinhellstudio/

http://www.reverbnation.com/madeinhellstudio

berl

10919

Membre d’honneur

Membre depuis 21 ans

2609 Posté le 13/10/2016 à 20:32:51

Il n'y a pas que de la copie de composants sur eBay, mais il est utile de se renseigner avant

Et sinon Radiospares, Farnell, Conrad, Mouser...

0

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

JohnKrs

16

Nouvel·le AFfilié·e

Membre depuis 11 ans

2610 Posté le 20/12/2016 à 18:02:52

Bonsoir à tous,

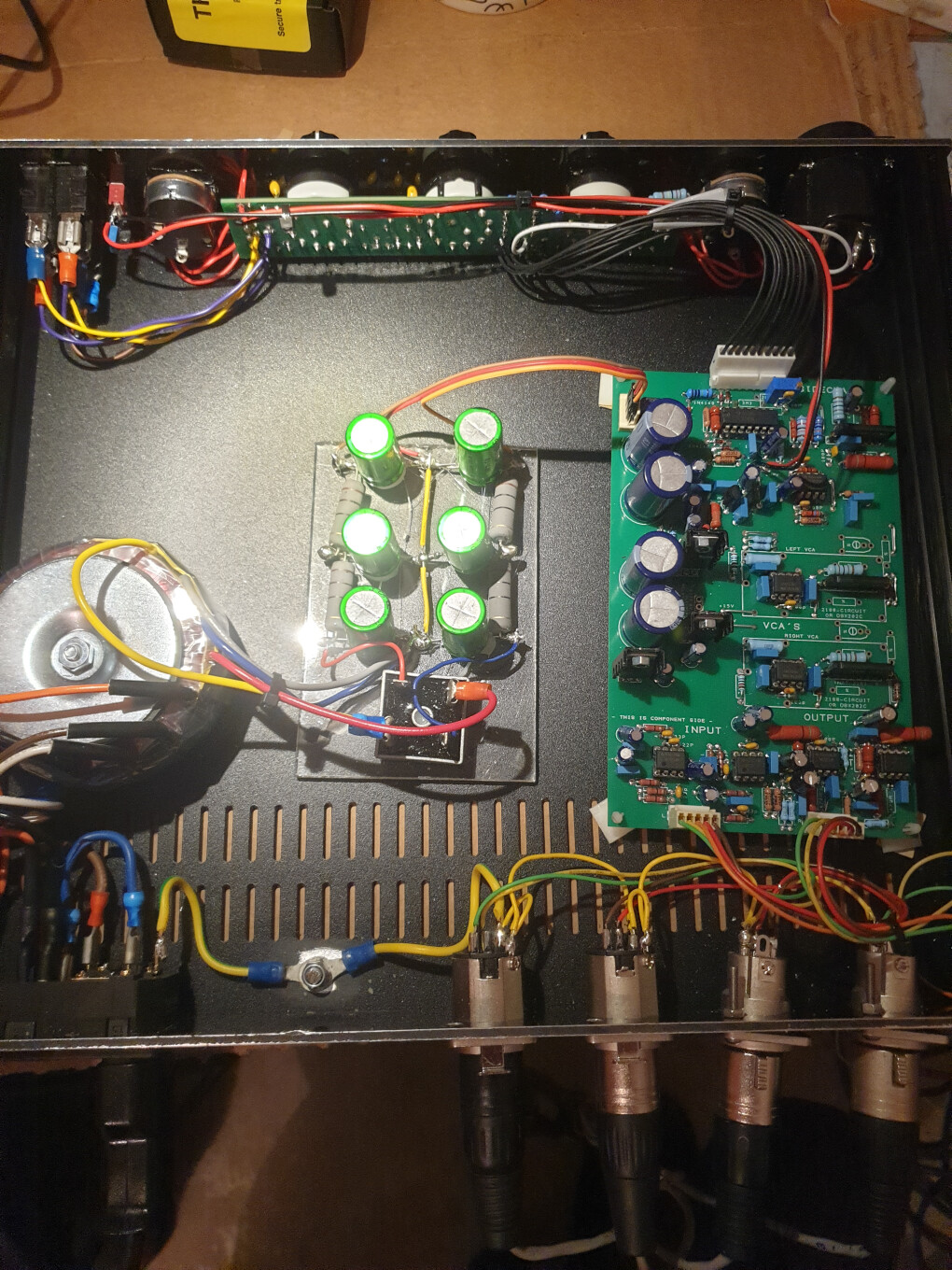

Fin de l'assemblage de mon GSSL de pcbgrinder :

Seul problème, le signal sortant gauche et droite ne sont pas les mêmes en fonction du threshold et du makeup gain que j'utilise.
Je m'explique :
Si je monte le potard de gain, mon signal va progressivement à droite
Si je monte mon potard de threshold, de la même façon, mon signal part à gauche...

Je pense à la limite que c'est un problème de potard mais les valeurs ont l'air les mêmes sur toute leur course.
De plus j'ai aussi remarqué ce même effet panoramique, mais très léger, à cause de l'attaque et du release.

Des idées ?

Merci de vos réponses

0

JohnKrs

16

Nouvel·le AFfilié·e

Membre depuis 11 ans

2611 Posté le 22/12/2016 à 20:52:21

He bien c'est con mais c'était une mauvaise soudure, une resistance qui s'est retrouvée pontée sur le vca right..

0

Rémy M. (chimimic)

14307

Modérateur·trice thématique

Membre depuis 23 ans

2612 Posté le 23/12/2016 à 06:50:42

Dépannage rapide et efficace... la suite peut continuer :bravo:

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

che52

3

Nouvel·le AFfilié·e

Membre depuis 6 ans

2613 Posté le 24/02/2026 à 13:35:03

Bonjour,

Je viens de me faire un GSSL simple sans supersidechain et j'ai quelques soucis sur mon compresseur.
Tout d'abord j'ai eu un court circuit qui me faisait chauffer le 7815, j'ai trouvé la panne depuis plus de chauffe j'ai bien mes +15V -15V +12V -12V.
Mon makeup fonctionne bien ainsi que le bypass par contre il ne compresse pas, le VU mètre et le HPF ne fonctionne pas non plus.
Pour le VU metre je pense qu'il faut que je rajoute une carte car j'ai acheté celui la : https://www.audiophonics.fr/fr/ecrans-afficheurs-vu-metres/tek-amperemetre-rond-bleu-60100ma-o34mm-p-8654.html
J'ai remarqué aussi que l'entrée Gauche était inversé en polarité dans REW.
J'ai checké mes résistances autour du TL072 et du TL074.
J'ai regardé beaucoup de discussions sur le sujet mais la je sèche.
Avez-vous une idée ?

0

[ Dernière édition du message le 24/02/2026 à 14:13:57 ]

Rémy M. (chimimic)

14307

Modérateur·trice thématique

Membre depuis 23 ans

2614 Posté le 25/02/2026 à 09:01:15

Bonjour,

Citation de che52 :

il ne compresse pas[/url]

Injecter un signal sinus (400 Hz ou 1 kHz) à l'entrée, amplitude comprise entre 50 mV et 1 V.
En faisant varier l'amplitude, mesurer la tension issue de l'étage de redressement.

Citation de che52 :

le VU mètre et le HPF ne fonctionne pas non plus.
Pour le VU metre je pense qu'il faut que je rajoute une carte car j'ai acheté celui la : https://www.audiophonics.fr/fr/ecrans-afficheurs-vu-metres/tek-amperemetre-rond-bleu-60100ma-o34mm-p-8654.html

Ce vu-mètre "100 mA" ne convient pas du tout, il te faut un modèle 100 uA ou 1 mA.

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

che52

3

Nouvel·le AFfilié·e

Membre depuis 6 ans

2615 Posté le 26/02/2026 à 12:53:14

Bonjour,

Merci de votre réponse, si j'ai bien compris on mesure sur la pin 7 du 5532 par rapport au 0V ?
Je mesure 46mV en appliquant 95mV en signal d'entrée.

0

[ Dernière édition du message le 26/02/2026 à 12:54:27 ]

che52

3

Nouvel·le AFfilié·e

Membre depuis 6 ans

2616 Posté le 06/03/2026 à 16:19:29

C'est tout bon j'ai trouvé mon problème, j'avais mis le That 2180 coté sidechain à l'envers :oo:

0

Rémy M. (chimimic)

14307

Modérateur·trice thématique

Membre depuis 23 ans

2617 Posté le 08/03/2026 à 11:04:11

Merci de ce retour.
Une chance que le THAT2180 fonctionne encore...

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
