AAL – SUBTLE EQ XLR – ÉGALISEUR ANALOGIQUE STÉRÉO / DUAL MONO occasion

Description

AAL – SUBTLE EQ XLR – ÉGALISEUR ANALOGIQUE STÉRÉO / DUAL MONO

Vous souhaitez apporter davantage de présence, de matière et de caractère à vos prises ou à vos mixages, sans multiplier les réglages ?

Le AAL – Subtle EQ XLR est un égaliseur entièrement analogique conçu pour façonner le son simplement, rapidement et musicalement.

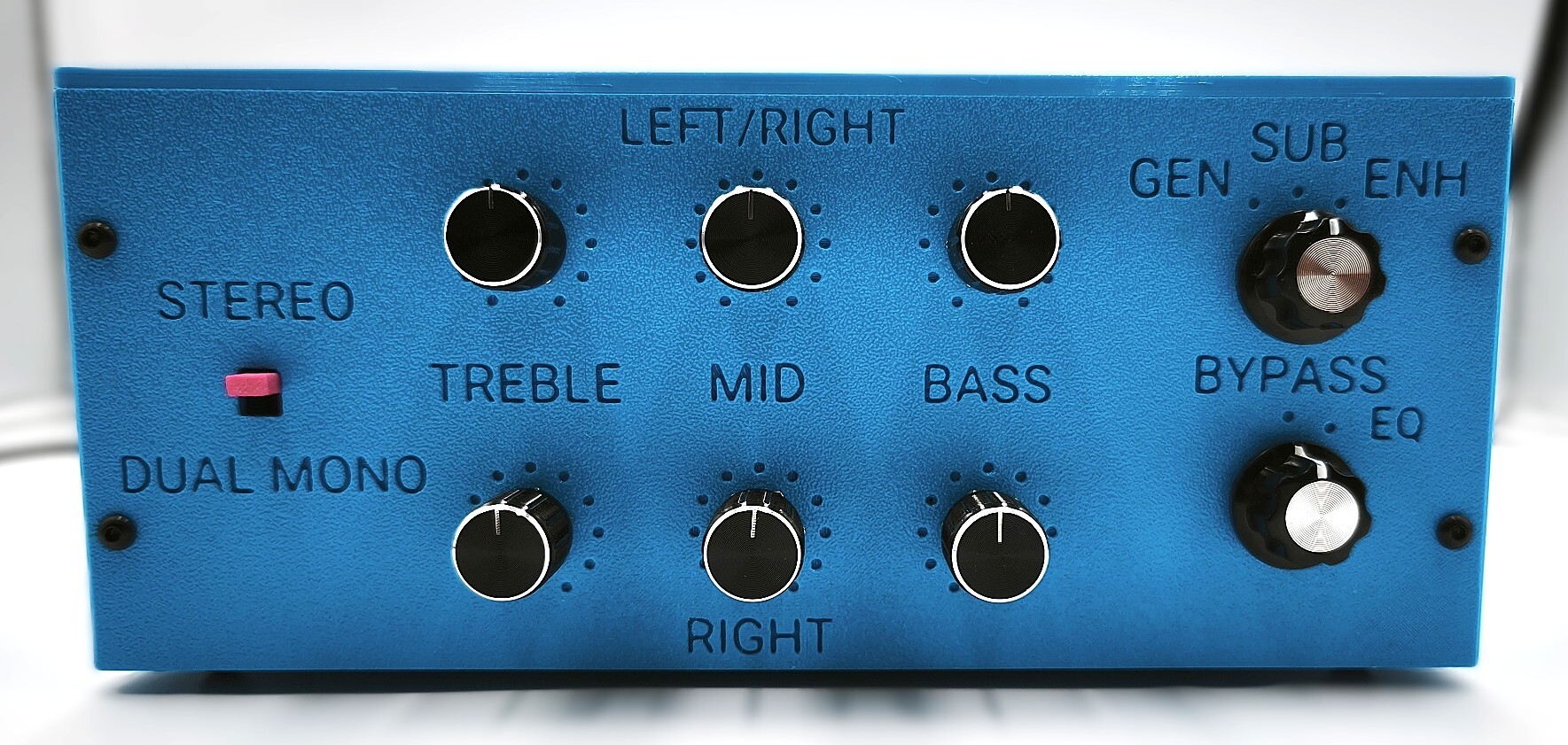

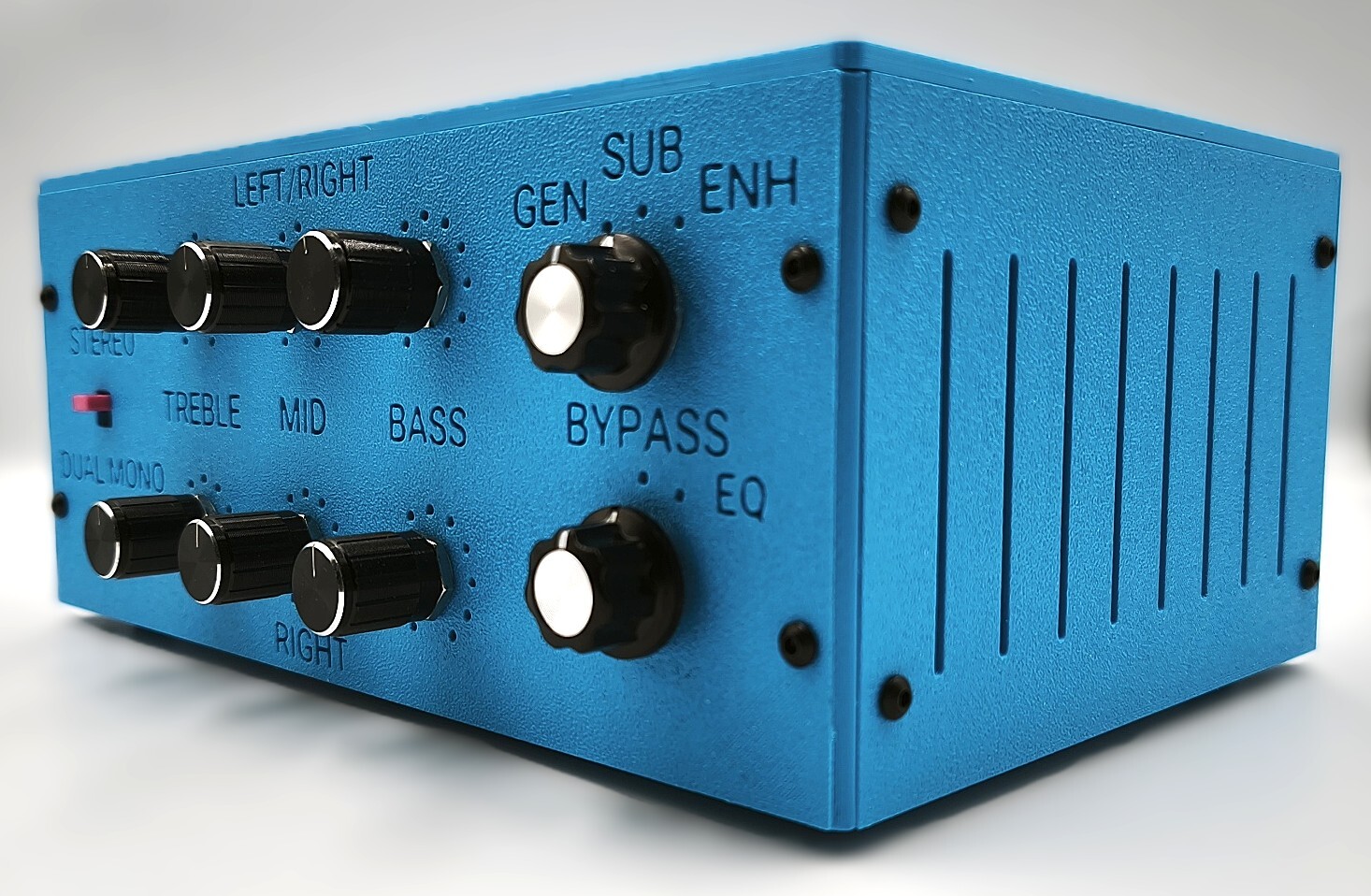

Trois réglages – Treble, Mid et Bass – agissent sur des bandes larges pour apporter une correction progressive, sans la complexité d'un égaliseur paramétrique.

TROIS MODES DE GAIN

• Gentle : gain le plus doux
• Subtle : gain intermédiaire
• Enhanced : gain plus élevé

Ces modes modifient le niveau global, sans changer la profondeur des corrections.

Un véritable True Bypass par relais permet de comparer instantanément le signal traité au signal d'origine.

STEREO / DUAL MONO

• STEREO / LINKED : les deux canaux sont pilotés simultanément par trois potentiomètres stéréo Treble / Mid / Bass. Idéal pour travailler une source stéréo ou un mix.

• DUAL MONO : chaque canal dispose de ses propres réglages Treble / Mid / Bass. Particulièrement intéressant pour traiter indépendamment une voix et une guitare, deux microphones ou deux instruments.

PREMIERS RETOURS STUDIO

Un prototype a été confié à un ingénieur du son pour des essais sur des mixages, prises de voix et guitares.

« Les aigus sont super doux et agréables, et même les deux autres fréquences. Franchement, de par sa simplicité, je pense vraiment qu'il y a un truc ! »

Après plusieurs essais sur un Master Bus :

« Je trouve qu'il est très sympa, on arrive à avoir un résultat très cool rapidement sur un master. »

Il souligne également l'intérêt des bandes larges, permettant de travailler le son sans faire ressortir brutalement des fréquences gênantes.

CARACTÉRISTIQUES TECHNIQUES

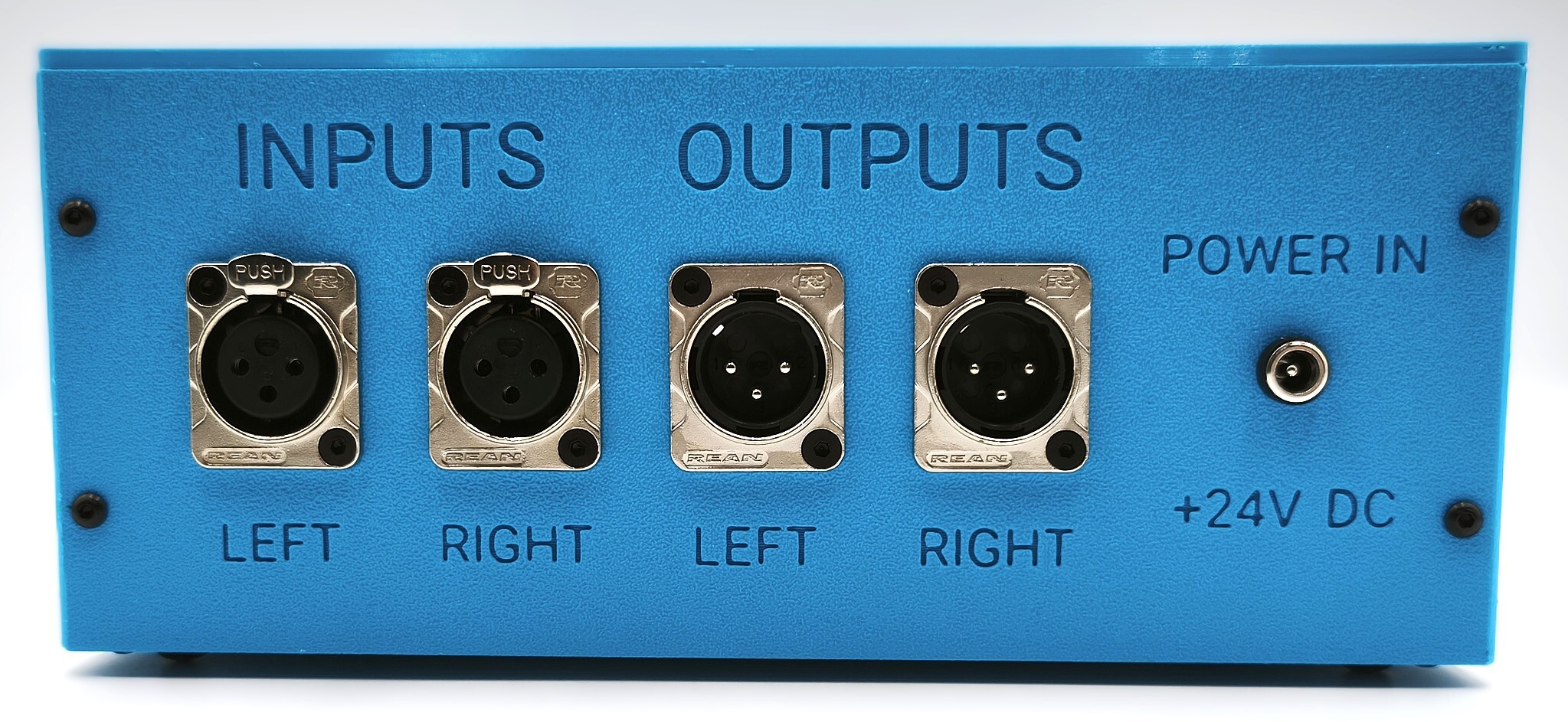

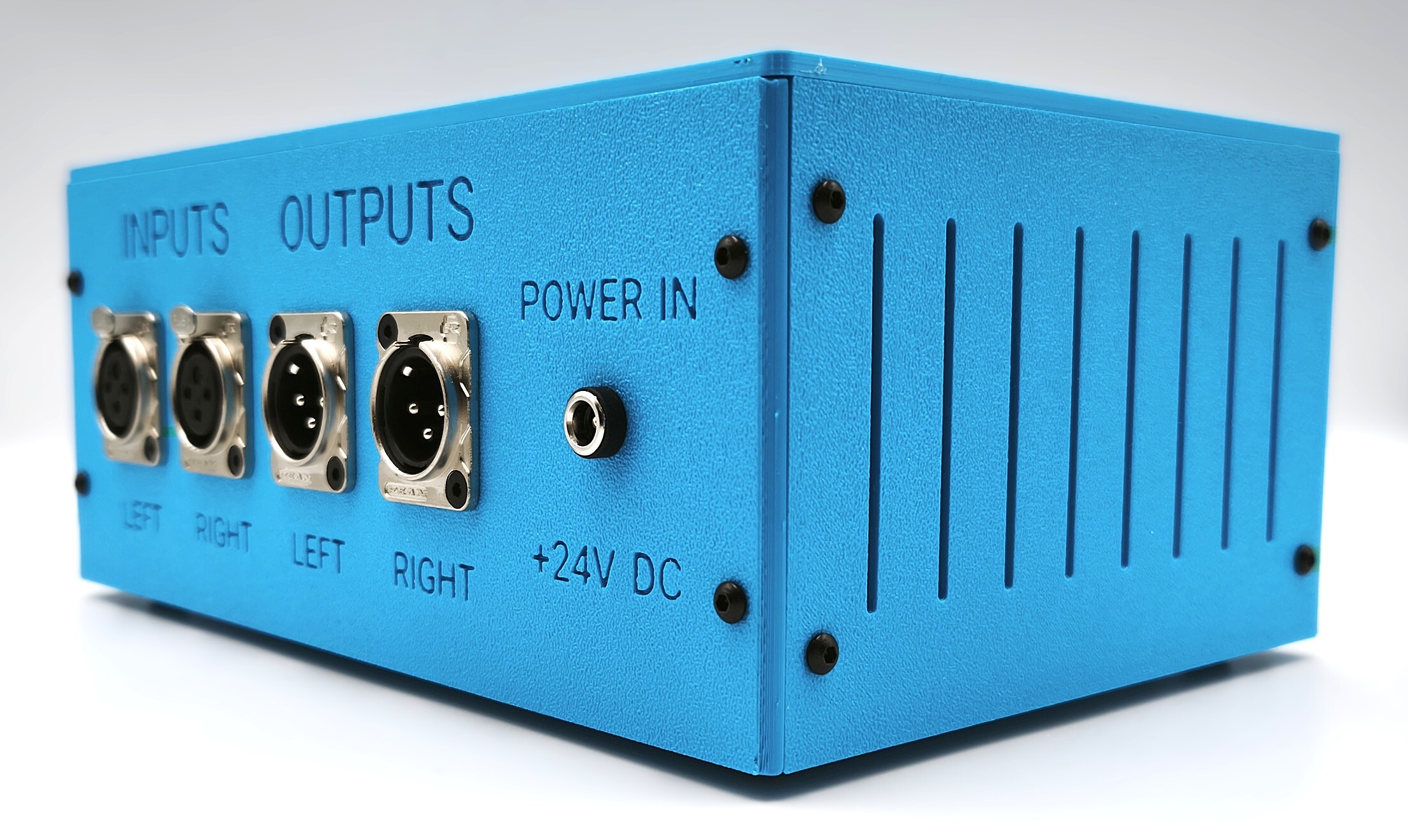

• Entrées / sorties : XLR symétriques stéréo
• Conception 100 % analogique, sans DSP
• Fonctionnement Stereo / Linked ou Dual Mono
• Réglages Treble / Mid / Bass
• Modes Gentle / Subtle / Enhanced
• True Bypass par relais Omron
• 5 amplificateurs opérationnels NE5532 (Texas Instruments)
• Alimentation interne symétrique régulée ±15 V
• Alimentation externe 24 V DC fournie
• Consommation mesurée : 102 mA sous 24 V (2,45 W)
• Fabrication artisanale et tests individuels

UNE CONCEPTION AAL

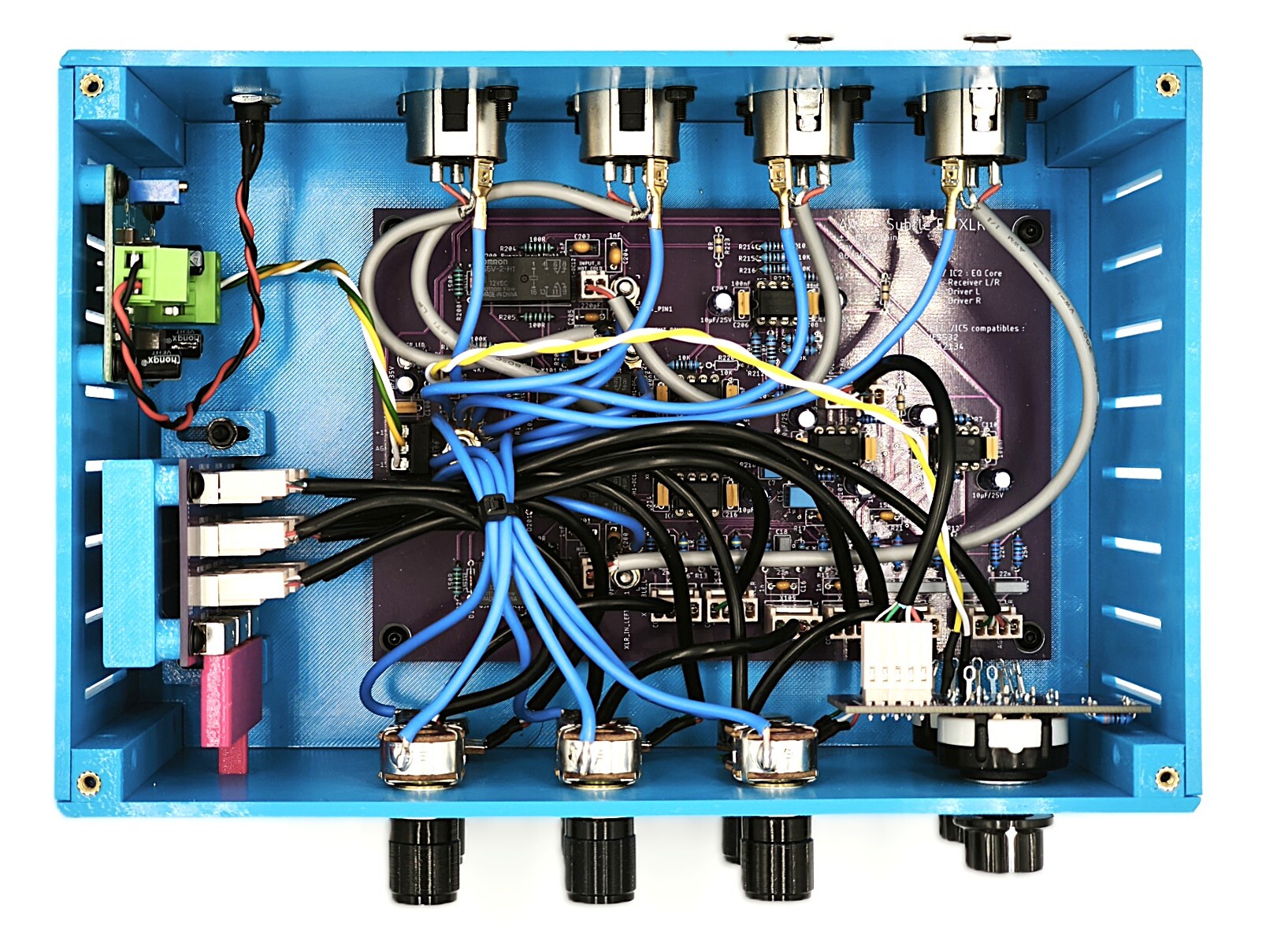

Inspiré d'un concept analogique existant, le Subtle EQ a été entièrement repensé autour de PCB spécifiques et de composants soigneusement sélectionnés.

• Condensateurs Panasonic, Vishay, WIMA, KEMET, AVX…
• Résistances à film métallique 1 % et 0,1 % aux endroits critiques
• Condensateurs C0G/NP0 et film pour les réseaux audio
• Étages d'entrée et de sortie symétriques
• Routage, masses et découplage optimisés (câblage Alnicov)
• Composants provenant de distributeurs officiels (Mouser, TME…)

De nombreuses heures de mesures, de modifications et d'écoutes ont permis d'affiner son comportement sonore.

À PROPOS DU BOÎTIER

Le boîtier est conçu et fabriqué dans mon atelier par impression 3D.

Il peut présenter de légères imperfections esthétiques liées au procédé de fabrication artisanale, sans incidence sur le fonctionnement de l'appareil.

J'ai privilégié une intégration fonctionnelle, réparable et économique afin de consacrer l'essentiel du budget à l'électronique et à la qualité des composants.

POUR QUI ?

• Musiciens et home studios
• Studios d'enregistrement et ingénieurs du son
• Passionnés d'audio analogique
• Amateurs de traitements simples et musicaux

Le Subtle EQ ne prétend pas remplacer un égaliseur paramétrique de précision ou un outil de mastering calibré.

Il propose une autre approche : quelques boutons, des corrections larges et le plaisir de travailler le son à l'oreille.

FABRICATION ARTISANALE

Une réalisation en petite série, développée avec le souci de la qualité, de la simplicité et de la réparabilité.

Designed, hand-assembled and individually tested by AAL — Analog Audio Lab.
