AAL – USB Power Isolator 10W – Isolateur galvanique USB 5 V / 2 A occasion

Description

AAL – USB Power Isolator 10W | Révision 1.1.0

Isolateur galvanique d'alimentation USB – 5 V / 2 A (10 W)

Les alimentations USB ne sont pas toujours aussi propres qu'on pourrait le souhaiter ! Ordinateurs, chargeurs secteur et alimentations à découpage peuvent véhiculer des perturbations électriques susceptibles d'affecter certains équipements audio.

L'AAL – USB Power Isolator 10W a été conçu pour isoler galvaniquement l'alimentation USB d'un appareil et réduire les parasites transmis par cette alimentation.

Caractéristiques techniques

Sortie régulée 5 V / 2 A (10 W maximum)

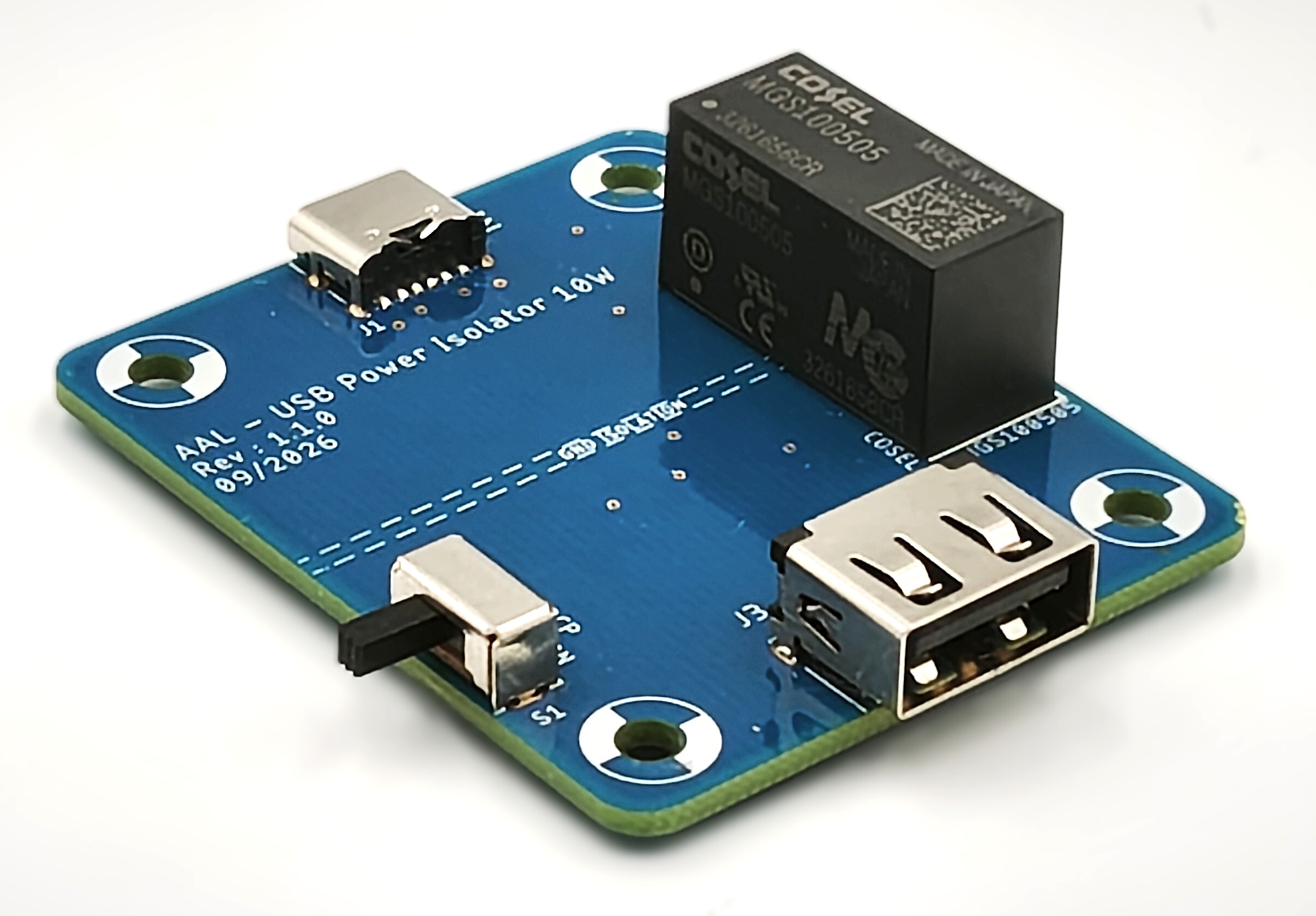

Convertisseur DC/DC industriel Cosel MGS100505

Isolation galvanique de l'alimentation

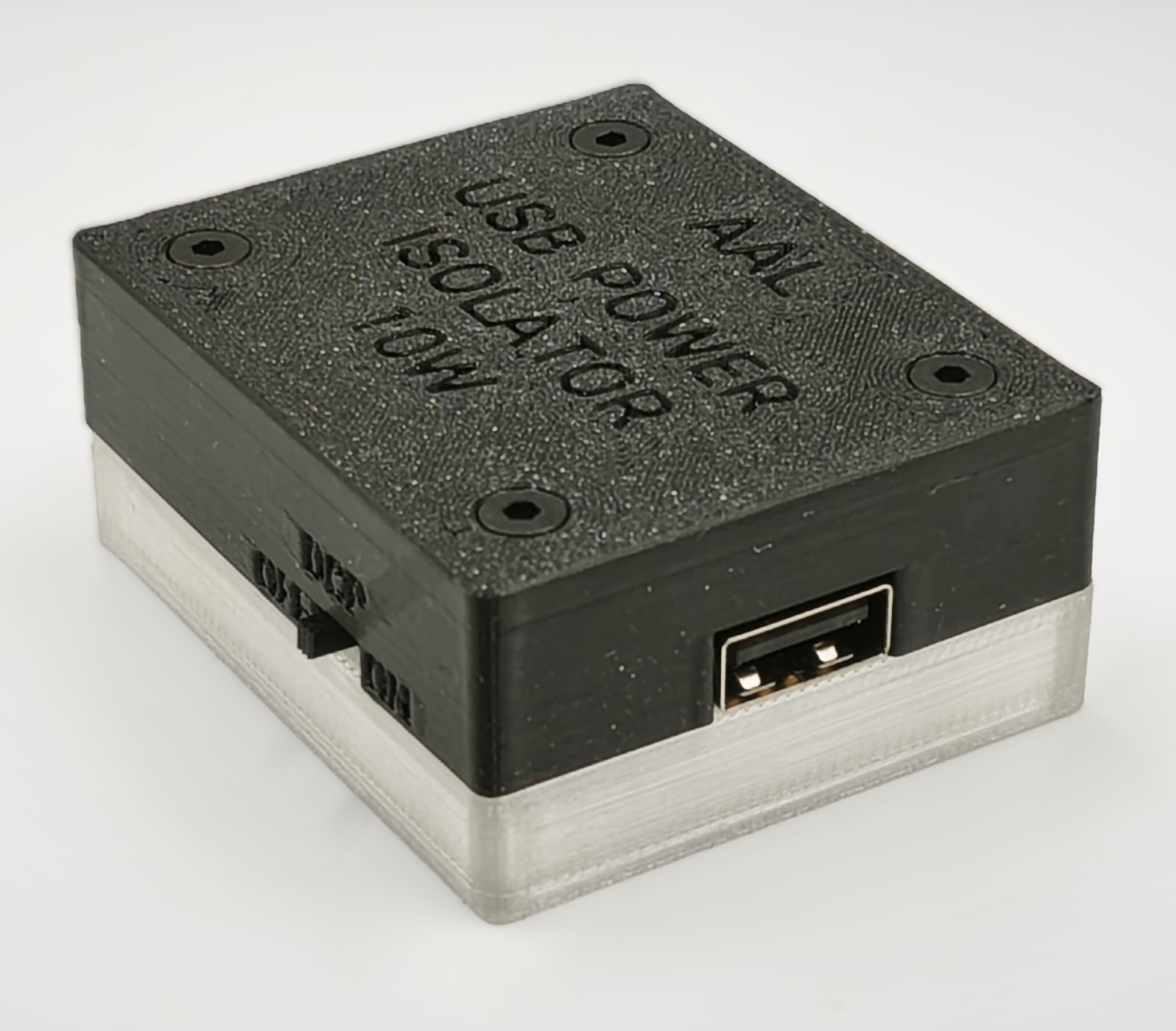

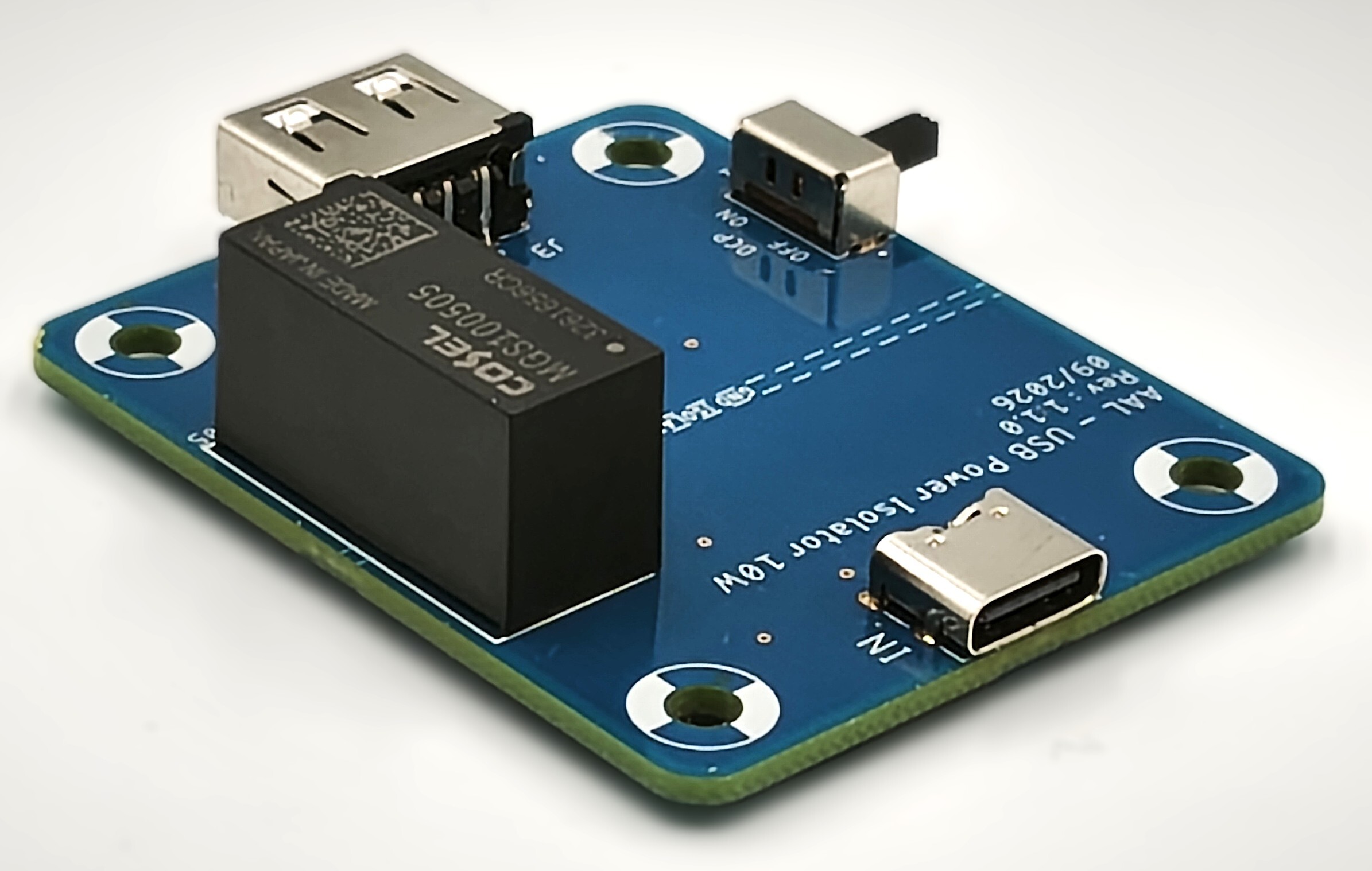

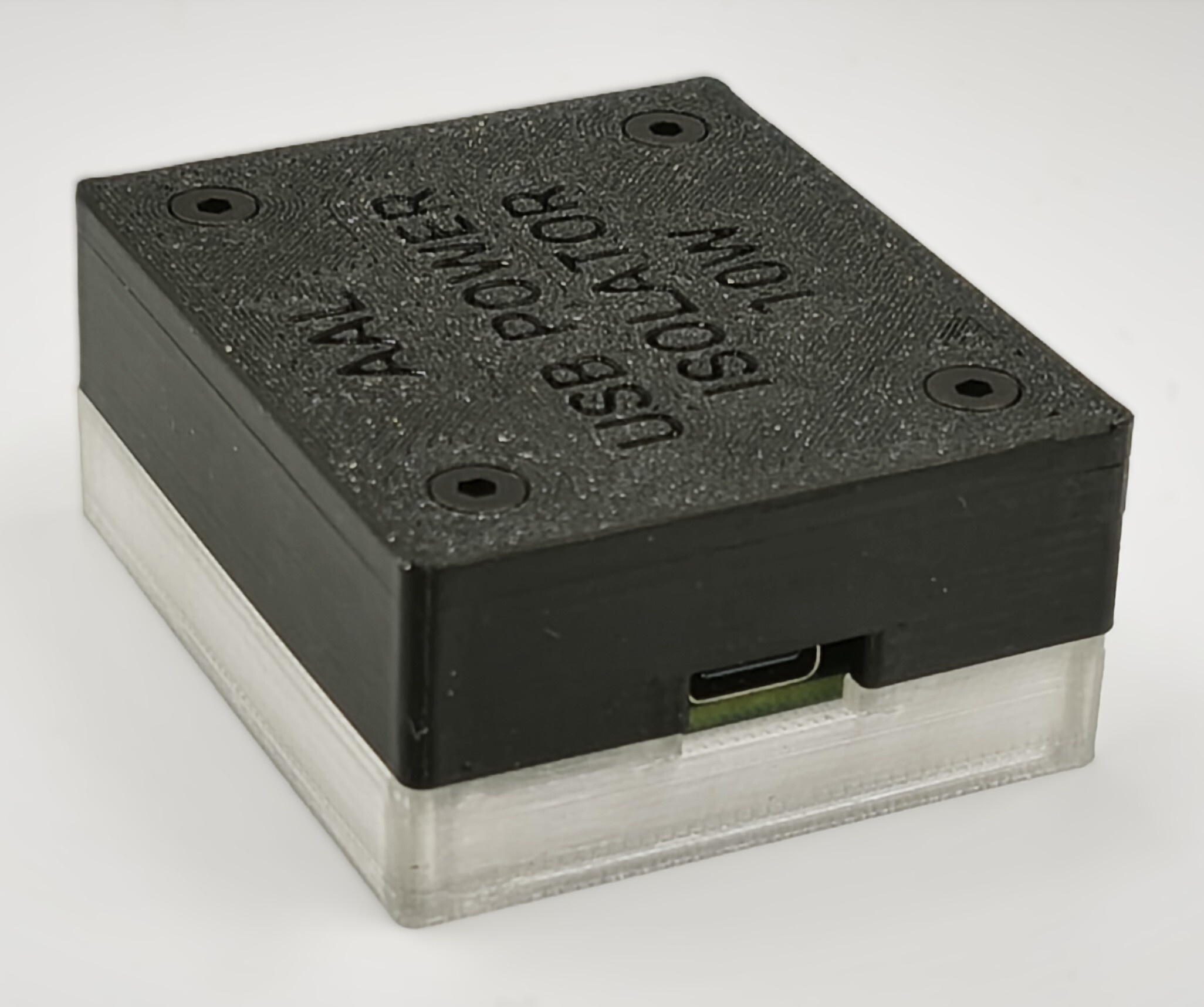

Entrée USB-C / sortie USB-A

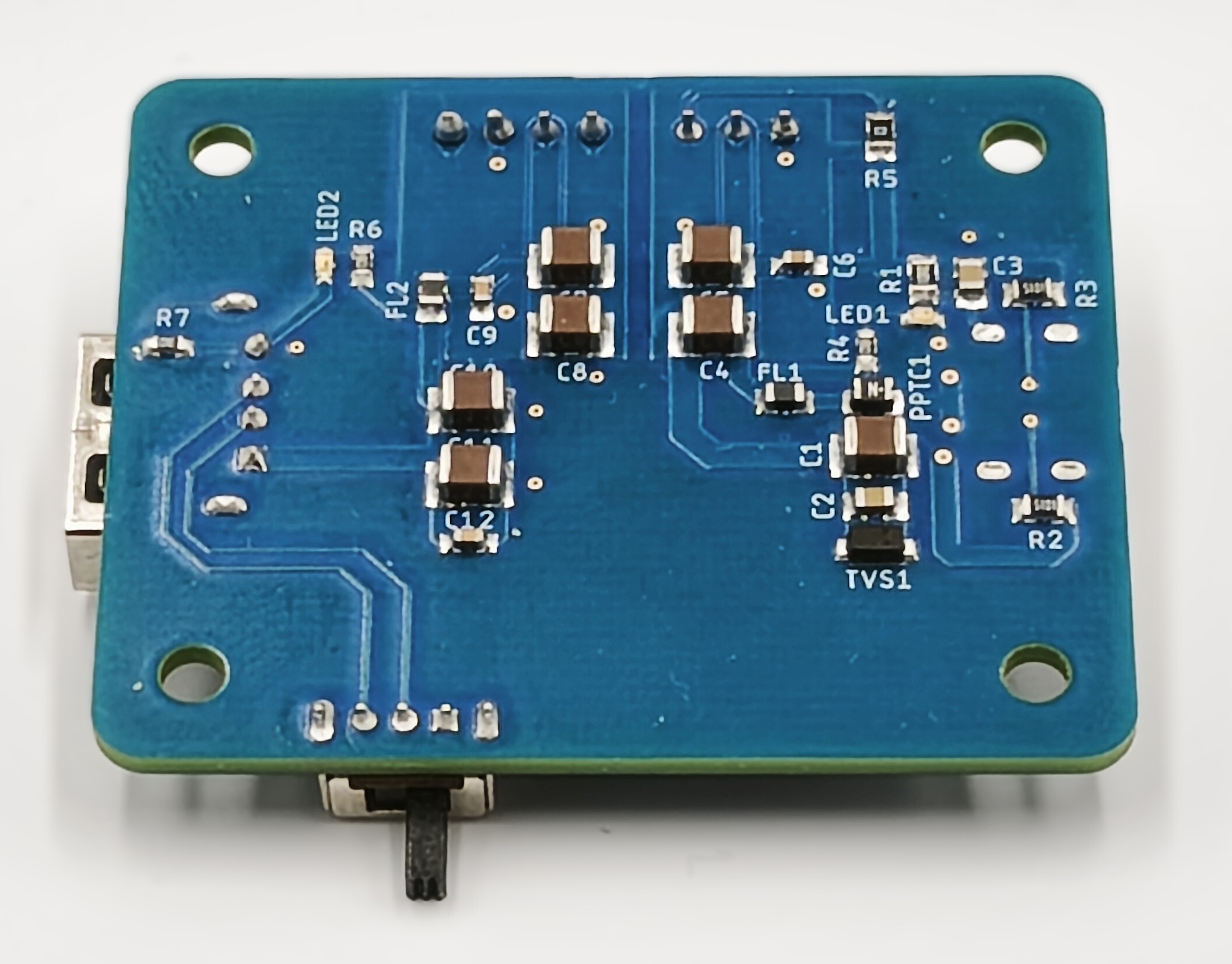

Circuit imprimé 4 couches, cuivre externe 70 µm

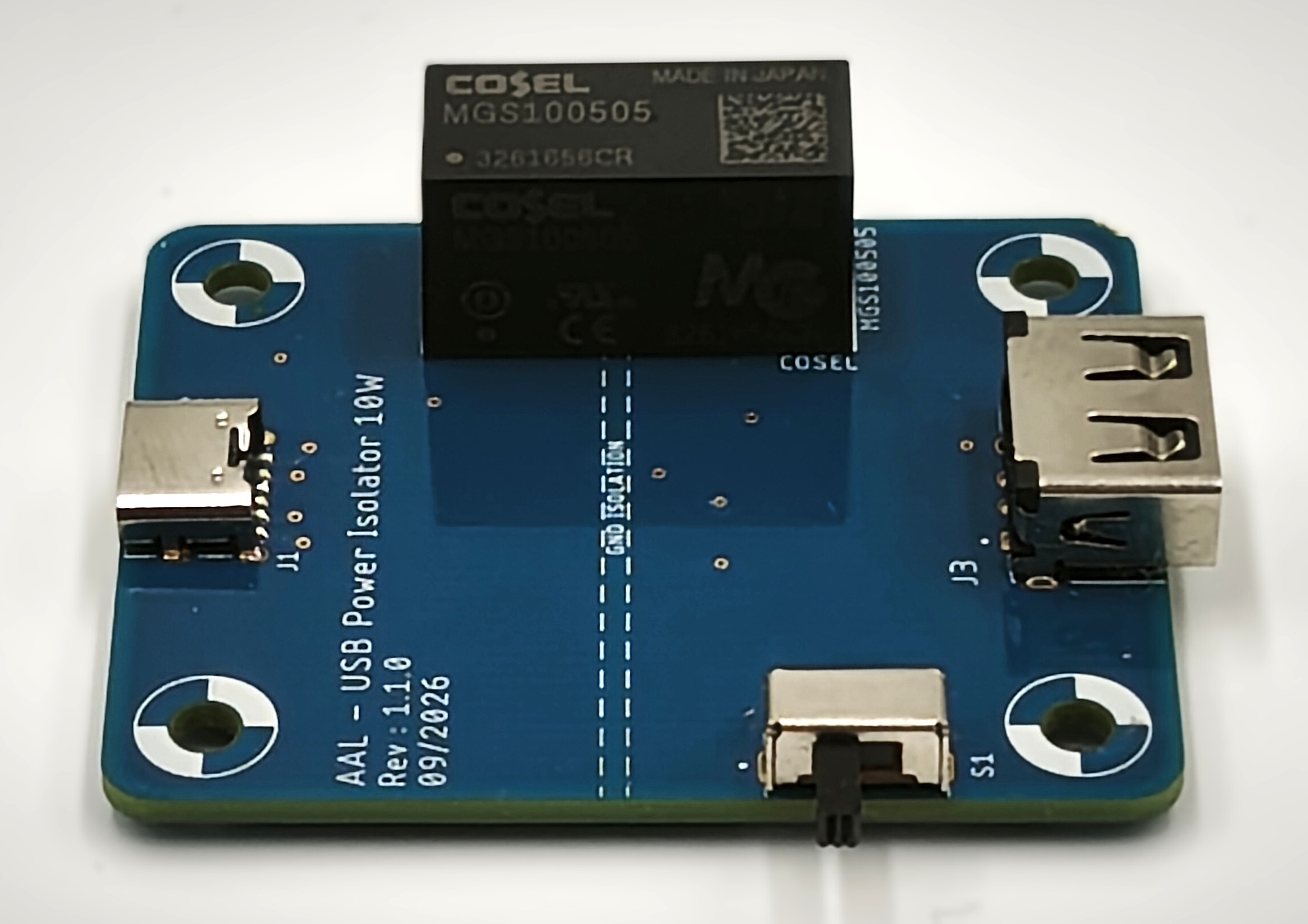

Masses d'entrée et de sortie séparées

Filtrage et protections électriques

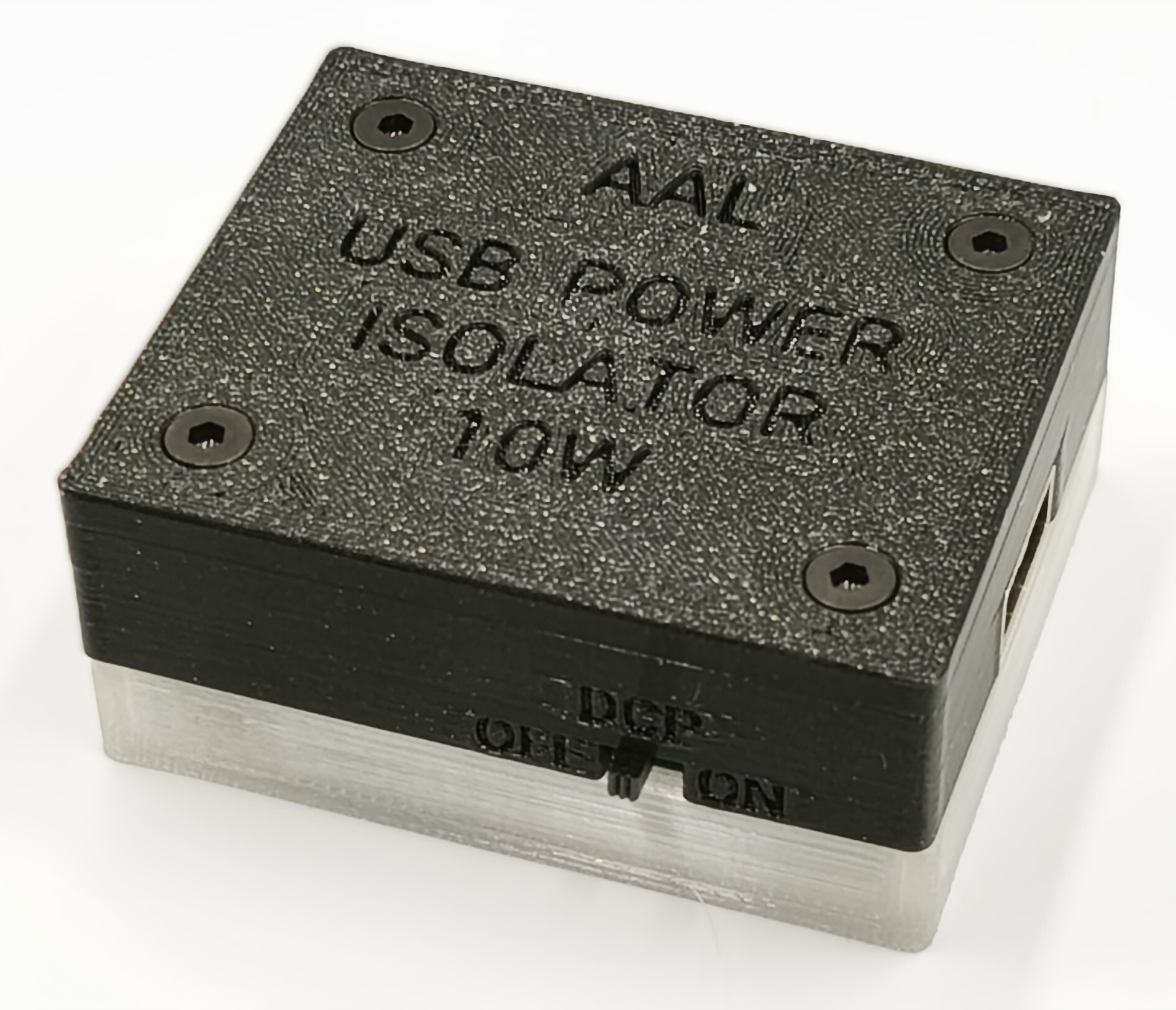

Interrupteur DCP ON/OFF (détection de port de charge dédié)

Conception et assemblage artisanal en petite série

Attention : alimentation uniquement !

Cet isolateur ne transmet aucune donnée USB (audio, MIDI ou autre). Il est destiné aux équipements alimentés en 5 V USB, jusqu'à 2 A, sans négociation USB Power Delivery. Le mode DCP permet la reconnaissance d'un port de charge dédié par certains appareils compatibles.

Applications

Synthétiseurs, séquenceurs, boîtes à rythmes, accessoires audio et autres équipements électroniques alimentés en USB 5 V.

Des résultats mesurés, pas des promesses audiophiles !

Un prototype a fait l'objet d'une campagne de tests indépendante particulièrement approfondie, comprenant des analyses FFT, des mesures directes de l'alimentation USB, des essais audio en boucle et des observations à l'oscilloscope.

Les résultats :

Réduction importante des composantes parasites sur plusieurs alimentations USB.

Efficacité confirmée sous des charges de 1 A et 1,5 A.

Aucune dégradation audio mesurable dans la configuration testée.

Le rapport technique illustré est disponible sur demande.

Bien entendu, cet appareil ne prétend pas améliorer systématiquement le son : si l'alimentation d'origine est déjà suffisamment propre, le bénéfice peut être négligeable.

En revanche, lorsqu'un problème provient effectivement de l'alimentation USB, l'isolation galvanique peut faire une réelle différence.

Fabrication AAL – Analog Audio Lab

Conçu, assemblé à la main et testé individuellement.

N'hésitez pas à me contacter pour toute question technique ou pour vérifier la compatibilité avec votre matériel.

Vincent – AAL / Analog Audio Lab
