J'ai réalisé un vieux rêve, m'offrir une Jaguar.
L'idée était de combiner en une seule guitare la jouabilité d'une Les Paul (diapason court, manche fin) et les sonorités claquantes des Fender pour pouvoir prendre cette guitare sur scène sans avoir peur d'y filer des pains et remplacer les deux guitares précitées (fender strat + de 1997 et gibson Les Paul Trad Pro 2011)
A reception, la guitare parait bien construite, manche solide, peinture solide, les mécaniques tiennent l'accord.
Elle date de 1999/2000, en reference à son numéro de série et le decalco en bas du manche "crafted in japan"
Elle est visuellement en état moyen, c'est une guitare qui a servi, été jouée, et peut etre abusée.
Au niveau du son... c'est une autre histoire.
J'ai jamais eu une guitare avec un son aussi pourri.
La première étape était de pouvoir régler la guitare avec une action assez basse, à mon gout.
Une fois réussi, j'ai décidé qu'elle valait le coup, et d'entrevoir la suite : le son
Au premier sound test en repet, j'avais un son pas génial, pas défini, et plein de parasites. Ça confirme l'impression que j'avais de cette guitare : bonne lutherie et accastillage, mais électronique nulle à chier.
J'ai passé commande de l'ensemble des composants pour tout refaire à 100%, les switchs, les potentiomètres, les micros, le câblage etc... jusqu'au blindage des cavités.
En fait, sur cette guitare, je garde le bois et les chromes. Le reste dégage.
Les composants viennent des USA et d'Allemagne, ça prendra 15 jours pour arriver.
Je reprendrai cette guitare en groupe quand elle sera prête.
J'ai rapidement décidé de la customiser, en changeant toute l'électronique, plus rien n'est d'origine dans ma Jag.
J'ai trouvé mon concept :

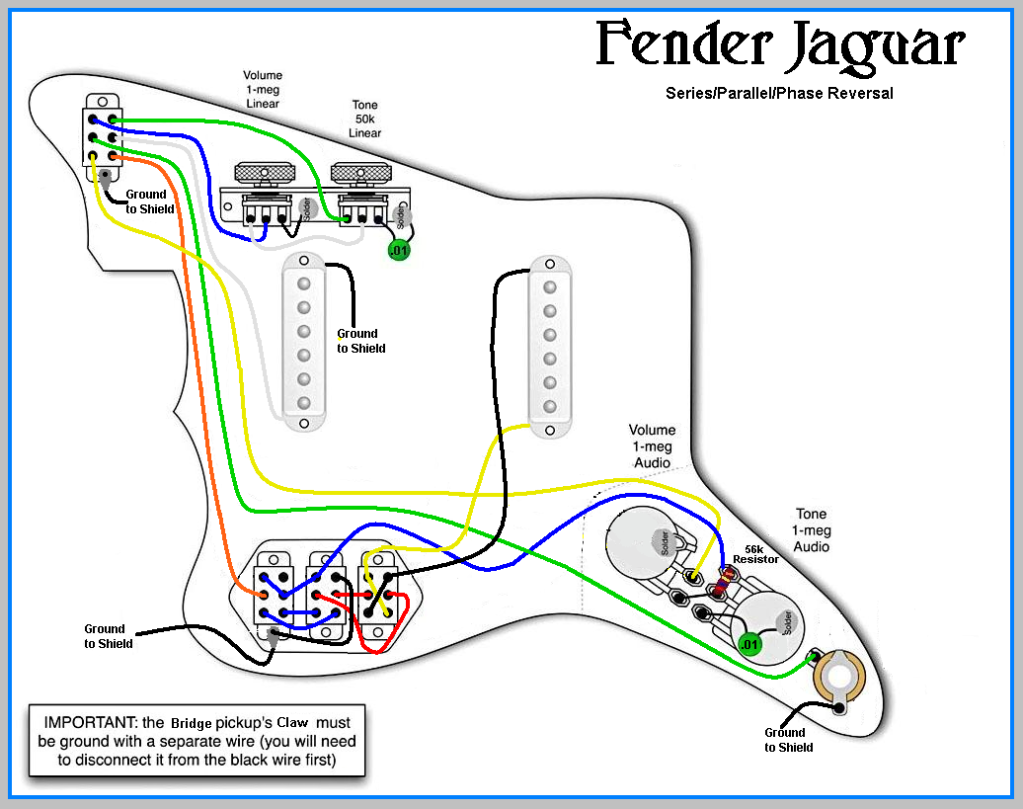

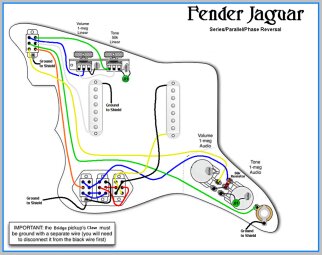

Le câblage définitif sera un mix entre la Jag d'origine, la Johnny Marr et ma Stratocaster Plus.

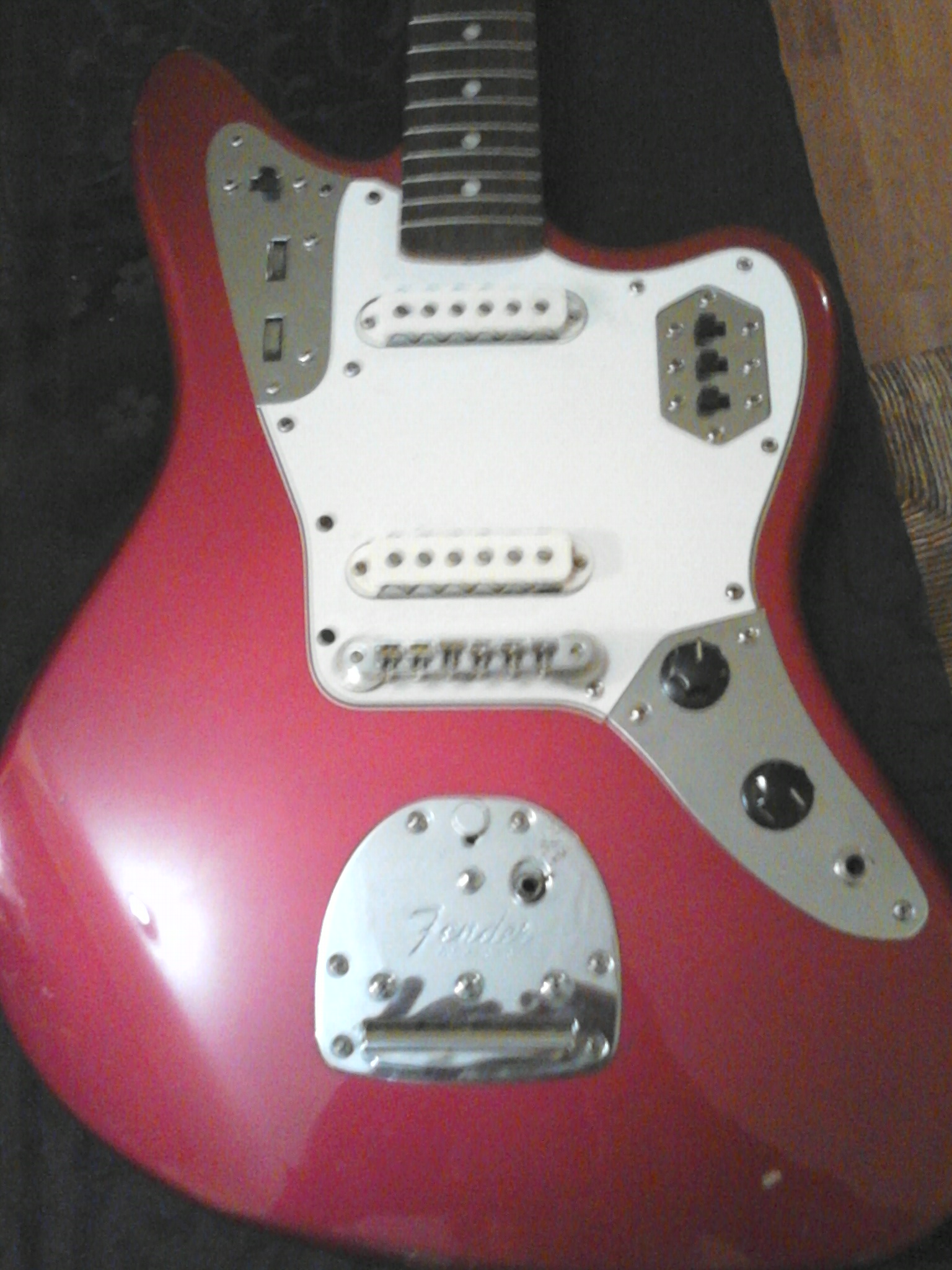

Voici à l'achat :
On peut voir qu'elle possède un chevalet Tune O Matic, qui est une véritable aberration sur cette guitare, compte tenu du profil de la touche.
Avec un radius de 7,5, le TOM n'est pas du tout adapté.
Il était monté à la cochon, avec de la pâte à bois dans les tubes...

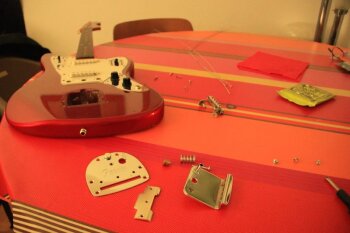

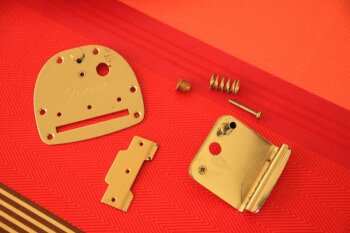

Démontage de la guitare, j'en ai profité pour démonter aussi le système de vibrato, pour le nettoyer et comprendre son fonctionnement.

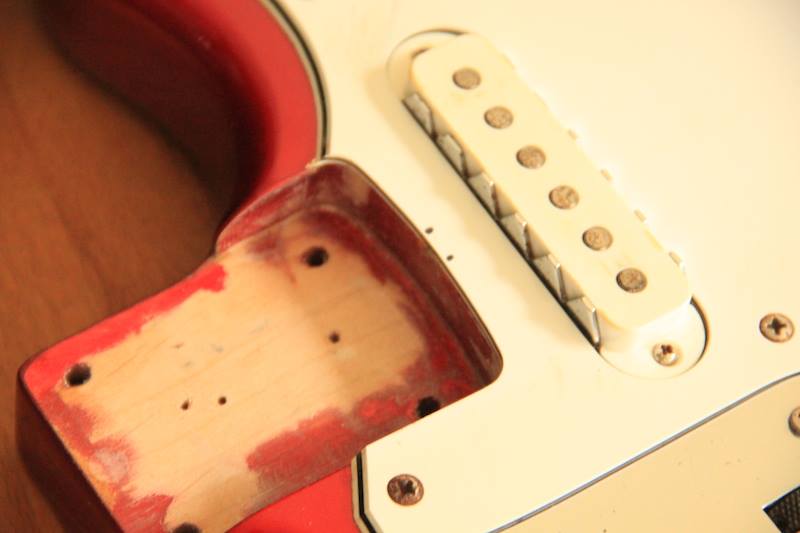

Démontage du manche, on peut lire sur le talon JG66-53 CAR (pour Candy Apple Red, une des seules couleur qu'utilisait Fender et qui ne figure pas au catalogue de peinture GM, c'était la couleur preferée de Leo Fender)
J'ai testé plusieurs shims sur le talon du manche, sans grande réussite. J'ai donc décidé de poursuivre sans shimmer le manche.
On continue, photos de quelques composants en provenance des USA :

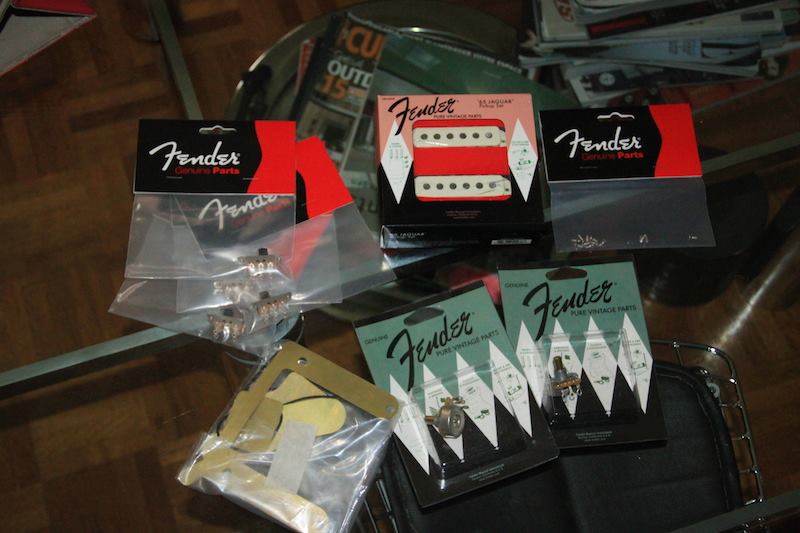

Potards CTS pour le circuit Lead, switch et jack Switchcraft, micro Fender 65', plaques de blindage

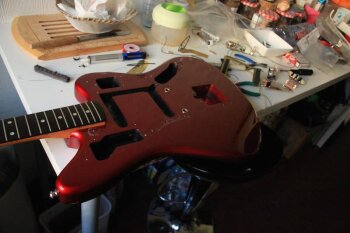

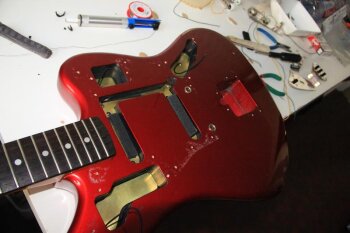

Sur la photo de droite, on peut voir les cavités, blindées à la peinture graphite. Efficace, mais cheap
Au passage, aucun interet de commander aux US aujourd'hui, la parité €/$ n'est plus aussi favorable qu'avant.
Mon espace de travail, mon établi : ma cuisine !
Du coup, j'ai ajouté des plaques de cuivre pour améliorer le blindage, comme les series americaines

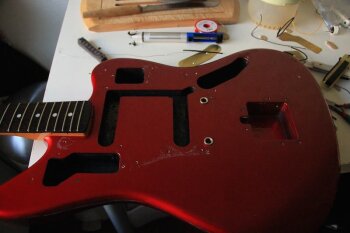

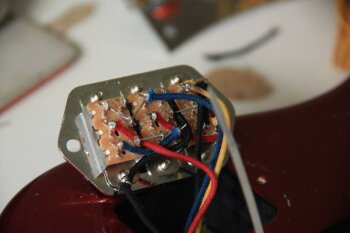

Je continue en commençant par câbler l'ensemble des plaques

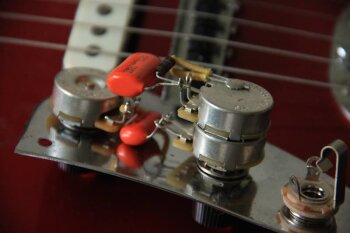

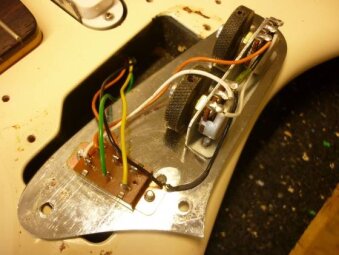

Gros plan sur le circuit Rythm avec son câblage.
Potards Alpha, CTS ne fabriquant pas de composants de cette taille. Notez la petite capa bleue, fabriquée par Weber aux US.
à gauche ma guitare, à droite l'origine
- micro manche seul
- micro chevalet seul
- manche + chevalet parrallele
- manche + chevalet serie : gros son de Humbucker géant
- le dernier switch permet de passer du phase au hors phase quand deux micros sont sur ON : une position redoutable pour sortir et percer le mix
D'autre part, le double potentiomètre est un tone TBX (Treble Bass Expander) qui permet de 0 à 5 de réduire les aigues, comme sur un potard de tonne classique.
Le chevalet Tune O'Matic a été remplacé par un chevalet de Mustang, avec des pontets graphite pour une meilleure tenue de sustain et de l'accord.
La guitare finie, réglée (moins de 2mm à la 12eme frête)
Merci à mon pote Domi, il se reconnaitra, grand spécialiste des offset bodies, qui m'a aidé à distance à régler la guitare et me conseiller.
J'ai monté un jeu de 10-46...
edit de 2020 : ça fait plusieurs années que j'utilise des ernie ball 2215 pour un accordage standard, elles sont en 10/52, facile sur les aigus pour les bends, et grosse patate sur les basses qui tiennt bien lors de grosses attaques.

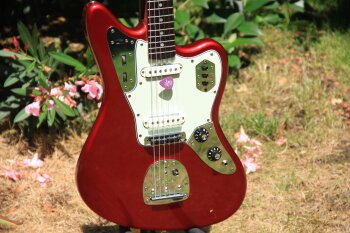

J'ai enfin fini la plus grosse partie des motifs de la jag. Vous retrouverez des infos en note à coté de chaque photo. Toute l'électronique est neuve, et customisée selon mes goûts.
Nouveau pickguard fait main aux USA, j'ai pris un mint green, chanfreiné à 60° comme sur les Fender des 60's.
et straplocks pour sécuriser l'engin.
Je finirai dans quelques semaines. La dernière grosse modif sera sur le circuit Rythm. Ce circuit n'engage que le micro du manche, avec un volume et une tonalité dédié.
Je pense changer le potards d'1Mohms par un de 250k.
Le but étant de retrouver les sonorités du micro manche d'une stratocaster.
J'en profiterai pour changer le potard de volume du circuit Lead par un Linéaire.
Le logarithmique ne me plait pas du tout, trop brute.
Elle a fait depuis 2 concerts, avec un son énorme, c'est maintenant une guitare très versatile, capable de jouer du blues, des clairs claquants, de grosses disto, fuzz... tout passe dessus.
La suite, et pas des moindres, dans le post lié à ce tuto :
J'ai encore amélioré 2/3 trucs, et j'ai fait un refin total de la guitare, peinture nitro... + d'autres surprises !
N'hésitez pas à commenter, et les questions sont bienvenues
