Remplacer ses disques SCSI par une carte SD

Par Maïs Dévisse le 25/07/2017 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Akai Professional S6000
Photos
1/404
Akai Professional S6000
9/10

EDIT du 05/12/2021: ajouté en fin de page une autre solution alternative à base de Raspberry PI (RaSCSI)

SCSI2SD

Une alternative efficace aux disques SCSI: l'utilisation du SCSI2SD, qui permet de remplacer jusqu'à 4 disques SCSI par une carte micro SD.


https://www.codesrc.com/mediawiki/index.php?title=SCSI2SD

Il existe à ce jour deux versions:
- la V5 validée sur de nombreux sampleurs
- la V6 en cours de dévelopement, plus chère mais plus rapide. l'auteur préconise la V5.

Le projet est open source et open hardware, il est possible d'acheter la carte toute faite chez différents distributeurs listés sur la page en lien ci-dessous. Elle est moins chère de quelques euros chez itead.cc.


C'est une solution économique et efficace en 2017 (compter 70€ le SCSI2SD en V5 et autour de 8€ pour une carte micro SD 16GB classe 10). Pas d'aptateur IDE, branchement direct, format physique actuel.

Quelques remarques pour l'application au S5000:
- Lire la FAQ, le manual, et cette page avant: https://www.gee-jee.net/?p=273

a) Installez le dernier firmware dans le SCSI2SD avant toute autre manip. Il n'est pas nécessaire de mettre à jour le bootloader.
b) Il est possible de laisser branché la nappe SCSI et le port USB vers le PC simultanément lors des tests, A CONDITION d'éteindre le S5000 lorsque l'on utilise l'USB et débrancher l'USB lorqu'on utiliser le S5000.
c) Il n'est pas nécessaire d'alimenter le SCSI2SD avec une prise MOLEX comme un disque dur, normalement le S5000 alimente le bus SCSI via la nappe et cela est suffisant pour le SCSI2SD

d) Commencez par tester avec les valeurs proposées par défaut (1 disque de 2GB). Activer le SCSI 2. Bien vérifier que le SCSI ID que vous entrez n'est pas celui du S5000 et des autres périphs du bus SCSI.
une fois que c'est bon, utilisez toute la taille de la SD (voir https://www.gee-jee.net/?p=273)
f) Formatez la SD via le S5000 une fois reconnue comme disque, cela vous assure qu'elle sera prise en compte correctement.
g) En cas de problèmes (notamment, freeze ou message "SCSI ERROR" au formatage):
- Assurez-vous que le lecteur de disquette est bien branché (oui, le lecteur de disquette, voir lien ci-dessus)
- Vous pouvez essayer en détachant les résistances de terminaison et en branchant un autre disque SCSI en terminateur (cela m'a débloqué mon SCSI error).

h) Il est possible de faire du hot swap (échange à chaud: par exemple, retirer la carte SD, la mettre dans le PC, copier des samples , remettre la carte dans le S5000, et ce, sans éteindre le S5000). Pour cela, activer l'option "Enable Unit Attention".
Quand la carte SD est retirée, éviter de maniper le S5000 (disk tools, disk info...) sous peine de plantage.

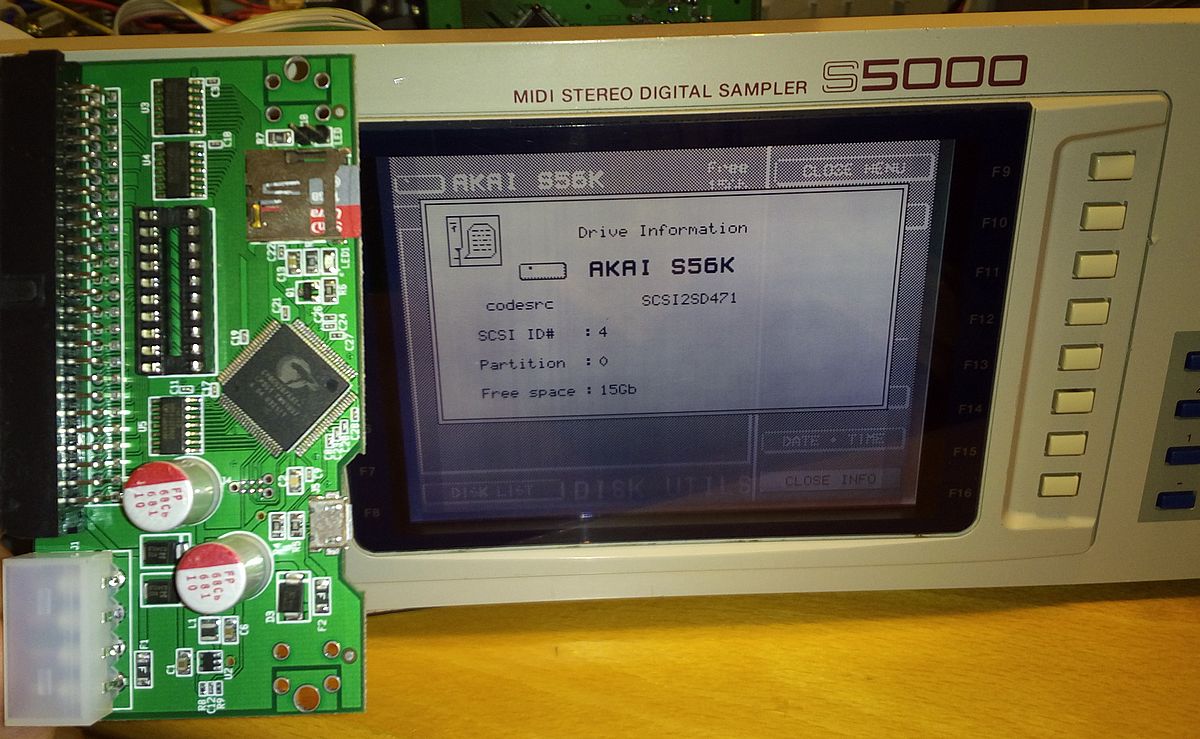

S5000+SCSC2SD avec SD 16GB

pour les furieux, il est à priori possible de partager un SCSCI2SD entre plusieurs samplers tous branchés sur le même bus SCSCI...



liens supplémentaires:
https://www.gearslutz.com/board/electronic-music-instruments-electronic-music-production/1072359-scsi2sd-owners-how-do-you-make-work-2.html

https://www.itead.cc/scsi2sd.html



Boitier d'adaptation pour la V5 au format lecteur de disquette 3.5:

- prêt à monter, ~20$ : https://www.shapeways.com/product/XMF5EE7W8/scsi2sd-v5-bracket

- autre version a imprimer soi-même en 3D: https://www.thingiverse.com/thing:1131419

Note: cette manip peut s'applique à de nombreux appareils utilisants des disques SCSI, dont sampleurs d'autres marques, vieux MAC, Synclavier 9600 (!),etc... voir les liens pour les appareils supportés.

RaSCSI

RaSCSI est une autre solution pour remplacer ses drives SCSI. Cette solution est open hardware/open source et est composée d'un raspberry et d'un "shield" qui intègre le connecteur SCSI. Elle est moins chère que SCSI2SD (environ 50$), mais plus récente donc moins testées sur des sampleurs. C'est donc un peu plus réservé "pour les geeks":

D'un autre côté, il peut servir de "jukebox d'images iso" avec la capacité de mettre à jour les fichiers par WIFI !:

The benefits of using a RaSCSI are:

  • Easy to use with a web-based admin interface
  • Low cost ($60 for a basic setup, $150 for a high-end setup)
  • Use wifi to transfer and back up files
  • Effectively a CD-ROM jukebox that can manage dozens of ISO images without SD card swapping
  • Create and mount hard drive images

La page GitHub du projet: https://github.com/akuker/RASCSI/wiki

Comparaison entre SCSI2SD et RaSCSI: https://github.com/akuker/RASCSI/wiki#project-comparison

 => La page wiki du projet spécifique aux sampleurs: https://github.com/akuker/RASCSI/wiki/raSCSI-for-Hardware-Samplers

Je n'ai pas testé cette solution, mais toi lecteur de ce tuto (oui TOI !), n'hésites pas à publier dans les commentaires ton expérience sur le sujet !
