Comment c'est à l'intérieur???? Les photos de vos filtres!

coincoin23

4411

Squatteur·euse d’AF

Membre depuis 17 ans

Sujet de la discussion Posté le 17/05/2010 à 17:42:45

Tout est important dans une enceinte, mais je pense qu'un super filtre passif peut faire la grosse différence (coupure, protection.....)!
Après les photos de vos hps et des intérieurs d'enceintes, les filtres!!!!!!
A vos appareils! Je démonte les miennes tout de suite....

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

201 Posté le 14/02/2011 à 21:18:39

Caisson EV Eliminator.

Une simple self sur ferrite pour le 18" et rien pour la sortie sat...

Je comprend mieux pourquoi le 15" de la tête casse aussi souvent...

http://nsa25.casimages.com/img/2011/02/14/11021409204744356.jpg" alt="" />

0

M.Rod

608

Posteur·euse AFfolé·e

Membre depuis 18 ans

202 Posté le 15/02/2011 à 01:16:37

Ressemble un peu au PXB250 d'EMINENCE...

0

Let well alone

midriaze

5632

Modérateur·trice thématique

Membre depuis 19 ans

203 Posté le 26/02/2011 à 21:14:18

le filtre de gauche et un omnitronic pas 215 et celui de droite les filtre b.corde cg7-152 .

http://www.monsterup.com/upload/1298751174816.jpg

0

"Il est plus facile de briser un atome que de briser un préjugé"

M.Rod

608

Posteur·euse AFfolé·e

Membre depuis 18 ans

204 Posté le 27/02/2011 à 03:57:07

Filtre d'un kit CHILTONE personnalisé: 8PS21 + ND1411. N'oublierai jamais l'impression que j'ai eu la première fois que je l'ai tenu dans la main: le poids...

0

Let well alone

**naPOLEoN**

27840

Vie après AF ?

Membre depuis 19 ans

205 Posté le 08/09/2011 à 19:44:36

x

Hors sujet :

Quand ça veut pas...

0

Un vie après AF ?

[ Dernière édition du message le 08/09/2011 à 19:45:04 ]

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

206 Posté le 09/09/2011 à 12:13:18

C'est mieux...

BRAVY U12:
image.php

0

william121

2954

Squatteur·euse d’AF

Membre depuis 19 ans

207 Posté le 09/09/2011 à 13:17:04

Esthétiquement c'est pas mal ... On dirait qu'il manque des composants. (emplacements vides)

0

Vends paire de Fostex PM01 MKII à bon prix, envoi possible

régis.fr

24

Nouvel·le AFfilié·e

Membre depuis 14 ans

208 Posté le 09/09/2011 à 13:30:45

C'est le cas lorsque la meme carte sert à plusieurs montages.

0

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

209 Posté le 06/02/2012 à 11:43:52

Dynacord MX15.
Comme d'hab chez Dynacord, un filtre évolué et de qualité.
J'aime bien leurs ampoules de protection "suspendues".
image.php

0

[ Dernière édition du message le 06/02/2012 à 13:34:43 ]

djted974

5

Nouvel·le AFfilié·e

Membre depuis 15 ans

210 Posté le 19/02/2012 à 19:57:12

Hello à tous et bien le bonjour de l'île de la réunion !
Voici une petite contribution dans la catégorie filtre passif d'enceintes :
Le filtre du satellite du système HK Audio Lucas Performer qui est donné pour 200 w rms alors que le boomer sica du sat est sérigraphié à 300 w rms / 8 ohm.
Allez comprendre !
http://nsa28.casimages.com/img/2012/02/19/120219075955363285.jpg

0

Nick Zefish

13058

Modérateur·trice thématique

Membre depuis 22 ans

211 Posté le 19/02/2012 à 20:28:21

Des pistes possibles:
- les puissances peuvent ne pas être exprimées dans la même unité
- un HP dans une enceinte peut tenir une puissance plus faible qu'à l'air libre (évacuation de la chaleur moindre, toussa)

En touts cas, c'est propre, rien à redire.

0

[ Dernière édition du message le 19/02/2012 à 20:28:56 ]

djted974

5

Nouvel·le AFfilié·e

Membre depuis 15 ans

212 Posté le 20/02/2012 à 06:14:02

Toujours dans la même catégorie de petits satellites compacts.
La DAS DS 108 avec boomer 8 pouce et compression 1 pouce.
150 w rms / 8 ohm.
Je trouve le filtre assez simple de conception voire rudimentaire !
http://nsa27.casimages.com/img/2012/02/20/120220062429610675.jpg

0

djted974

5

Nouvel·le AFfilié·e

Membre depuis 15 ans

213 Posté le 20/03/2012 à 10:03:02

Encore une petite contribution, le filtre passif de l'enceinte HORTUS PROMANN PA230.
C'est une enceinte avec double boomer de 38 cm Eminence Kappa 15LFA et 1 compression B&C DE 25.
Le filtre quant à lui est assez élaboré sur circuit epoxy de 17 cm x 13 cm et un poids supérieur à 1 kg qui est dû à l'énorme self sur barreau métallique filtrant le boomer du bas.
Le modèle ici présenté date de 2001 et est encore en parfait état de fonctionnement malgré une petite usure.
La résistance avec la sérigraphie effacée est un céramique de 22 OHM / 20 W.
http://nsa22.casimages.com/img/2012/03/20/120320100948603659.jpg

0

papi paul

3760

Squatteur·euse d’AF

Membre depuis 18 ans

214 Posté le 22/06/2012 à 19:18:49

le filtre d'une E10 yorkville :

https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=246169

https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=246168

https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=246167

0

marc34.o

1959

AFicionado·a

Membre depuis 16 ans

215 Posté le 22/06/2012 à 20:08:48

FERTIN MS-201 (sat 20cm + compression 1 pouce)

0

-----

Calculatrices Audio Android

Open Mind Evénementiel

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

216 Posté le 10/07/2012 à 11:16:05

filtre d'une Béhringer B212xl:
image.php

0

[ Dernière édition du message le 10/07/2012 à 11:17:11 ]

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

217 Posté le 18/12/2012 à 15:28:49

Audiofocus S115 mk2:

image.php

0

AFman

55

Posteur·euse AFfranchi·e

Membre depuis 18 ans

218 Posté le 18/01/2013 à 10:54:15

Bonjour à tous...waw, un filtre de S115MKII...gravé au perchlorure et fraisé à la main...la belle époque. Système PPS sous l'équerre en alu, self sur air et condensateurs MKP...ça me rappelle bien des souvenirs.

je déterre ce forum pour mettre en ligne quelques photos de l'intérieur de nos enceintes. Ce n'est pas de la pub, c'est la continuité de ce topic.
Bonne journée, xavier

Quelques photos des productions actuelles avec le PCB fait en Belgique mais avec des méthodes industrielles. Le montage des composants, QAQC et collage à l'époxy se fait chez AudioFocus.

Double serreflex par self sur filtre SL115:
http://sphotos-f.ak.fbcdn.net/hphotos-ak-ash4/319477_367088060028179_1792650372_n.jpg

Quelques filtres SL115:
http://sphotos-g.ak.fbcdn.net/hphotos-ak-ash3/556972_367088196694832_719098755_n.jpg

SL115 côté pile avant collage:
http://sphotos-c.ak.fbcdn.net/hphotos-ak-prn1/523863_367088943361424_68730654_n.jpg

Filtes FR112:
http://sphotos-b.ak.fbcdn.net/hphotos-ak-ash4/602516_367482953322023_1020700185_n.jpg

http://sphotos-e.ak.fbcdn.net/hphotos-ak-snc6/255198_367088220028163_1541256449_n.jpg
Support moteur FR115:
http://sphotos-b.ak.fbcdn.net/hphotos-ak-ash4/315398_367088306694821_939750405_n.jpg

Production:
http://sphotos-c.ak.fbcdn.net/hphotos-ak-ash3/553847_367088253361493_1524286496_n.jpg

http://sphotos-h.ak.fbcdn.net/hphotos-ak-ash3/539565_367484023321916_783740527_n.jpg

Vue générale sur la production et les électroniques internes:
http://sphotos-b.ak.fbcdn.net/hphotos-ak-ash3/531451_374003939336591_1716449946_n.jpg

0

EmiX

Tom

3794

Squatteur·euse d’AF

Membre depuis 17 ans

219 Posté le 28/01/2013 à 00:41:25

Ca donne envie d'y bosser !

0

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

220 Posté le 20/02/2013 à 14:09:22

Axys U88: le filtre entre le médium et l'aigu

image.php

0

Arnaud T

268

Posteur·euse AFfamé·e

Membre depuis 21 ans

221 Posté le 23/02/2013 à 12:18:24

Bonjour.

Petit filtre Atelier33 - enceinte full Audax en 3 voies

image.php

Modele UDX3 ........... 30 ans de service (le CD donne l'echelle).

1

Disrupt

1925

AFicionado·a

Membre depuis 21 ans

222 Posté le 02/07/2013 à 08:58:32

Filtre déporté pour compression 3"

Filtre à l'entrée juste derrière les speakons

Boomer 15 pouce, comp 3".
600w rms / 1200w powerhandling music

et en dessous :

boomer 10 pouce, comp 1,7' neodym.
250w rms / 500w powerhandling music.

Deux enceintes d'une même série et pourtant deux filtres de construction complètement différente.
Bien ou pas bien?

0

DjcHrIsTiAn28 www.dj-28.com www.ts-animation.com

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

223 Posté le 02/07/2013 à 11:49:57

Pas d'incidences notoires de faire en un seul filtre ou le diviser.

Les puristes diront que c'est mieux de séparer les sections pour éviter les interactions entre composants (les inductances en particulier) mais c'est vraiment pinailler...

0

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

224 Posté le 19/09/2013 à 11:18:34

Martin audio. Le filtre débrayable du S15.

0

brikabrak

5747

Je poste, donc je suis

Membre depuis 16 ans

225 Posté le 09/12/2021 à 19:27:28

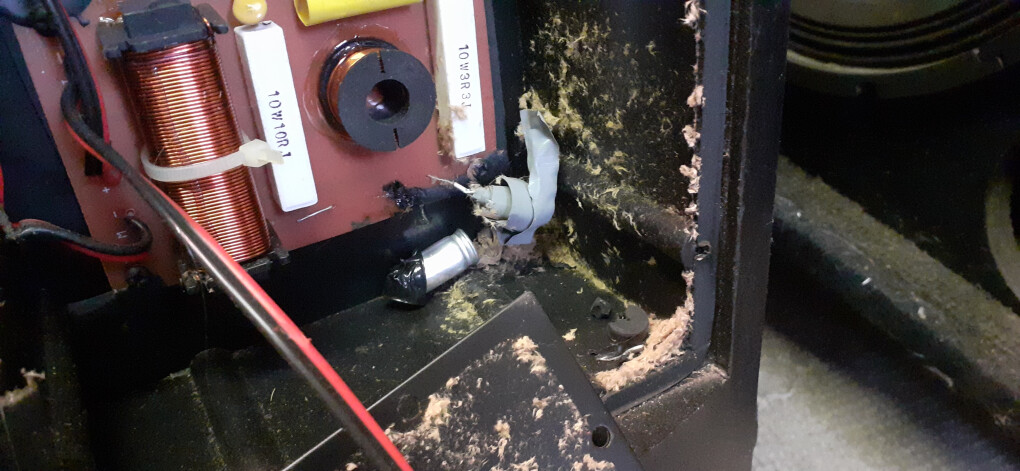

Condos explosés dans les deux enceintes.
Je soupçonne fortement des modèles polarisés...
