Track grillée sur le Module Board
- 0 réponse
- 1 participant
- 517 vues
- 2 followers
messoule
34
Nouvel·le AFfilié·e
Membre depuis 18 ans
Bonjour à tous, je reviens à la charge avec le changement des 80010A sur le modul board.
Après avoir acétonné toutes mes voix et placé mes connecteurs tulipe, je me rends compte qu'une partie du circuit imprimé autour de ma socket voice 1 est à nue et même discontinue en certains endroits
Malheureusement je n'ai pas les connaissances techniques pour déchiffrer le service manual du Juno 106 pour savoir quelle patte du 80017A fini sur quels composants.
Donc étant un travail trop précis et minutieux de réparer la piste du circuit imprimé, je préfère essayer de "strapper" directement chaque pattes de mon connecteur tulipe directement à la soudure de son composant

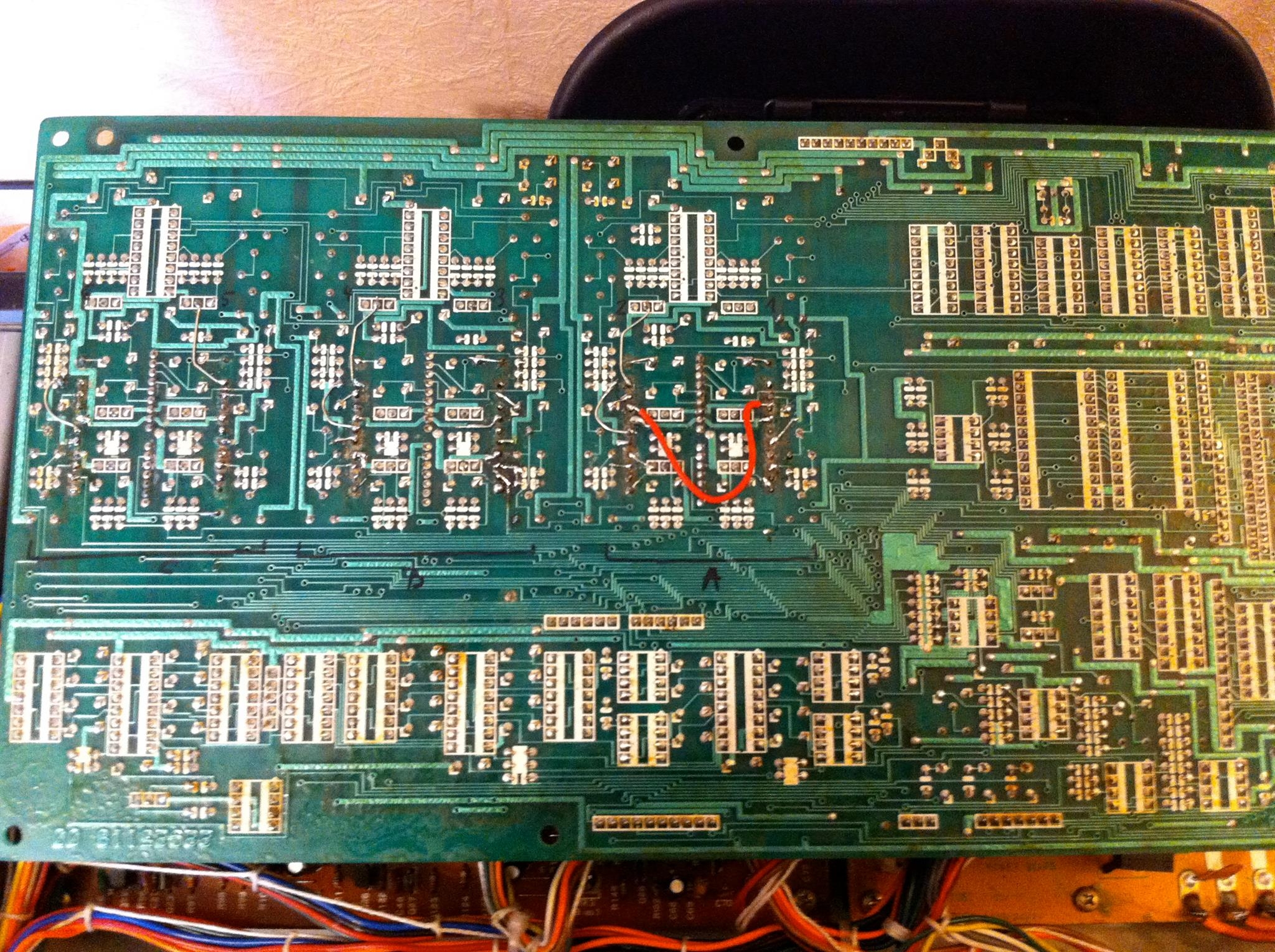

de cette façon:
(ce n'est pas le module du juno je sais)
Donc si quelqu'un pouvait m'aider à comprendre ce tableau et ce schema patte par patte afin de savoir où elles aboutissent
http://www.analoguerenaissance.com/D80017A/juno-serv.pdf
page 7 pour le document original
Merci infiniment pour votre aide.
Après avoir acétonné toutes mes voix et placé mes connecteurs tulipe, je me rends compte qu'une partie du circuit imprimé autour de ma socket voice 1 est à nue et même discontinue en certains endroits
Malheureusement je n'ai pas les connaissances techniques pour déchiffrer le service manual du Juno 106 pour savoir quelle patte du 80017A fini sur quels composants.
Donc étant un travail trop précis et minutieux de réparer la piste du circuit imprimé, je préfère essayer de "strapper" directement chaque pattes de mon connecteur tulipe directement à la soudure de son composant
de cette façon:
(ce n'est pas le module du juno je sais)
Donc si quelqu'un pouvait m'aider à comprendre ce tableau et ce schema patte par patte afin de savoir où elles aboutissenthttp://www.analoguerenaissance.com/D80017A/juno-serv.pdf
page 7 pour le document original
Merci infiniment pour votre aide.
