JUNO 106 qui ne s'allume plus.
#1
Du jour au lendemain, mon Juno 106 refuse de s'allumer. :(
Après avoir fait deux ou trois essais infructueux et controlé le cable d'alimentation ( c'est celui d'origine ), je décide de l'ouvrir histoire de regarder ce qui pourrait clocher à l'intérieur.

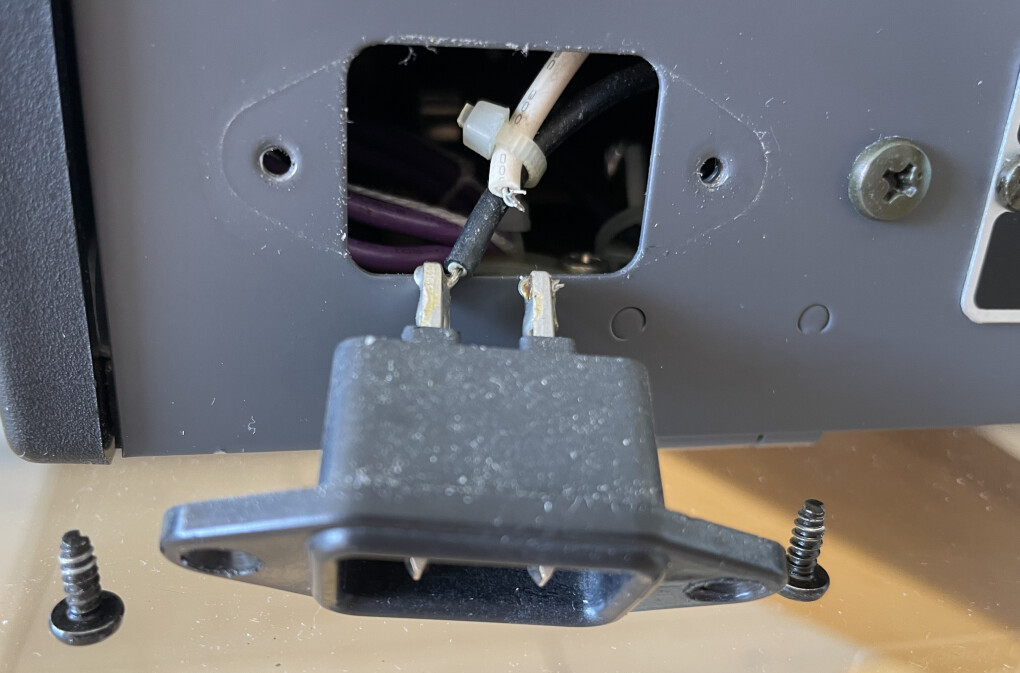

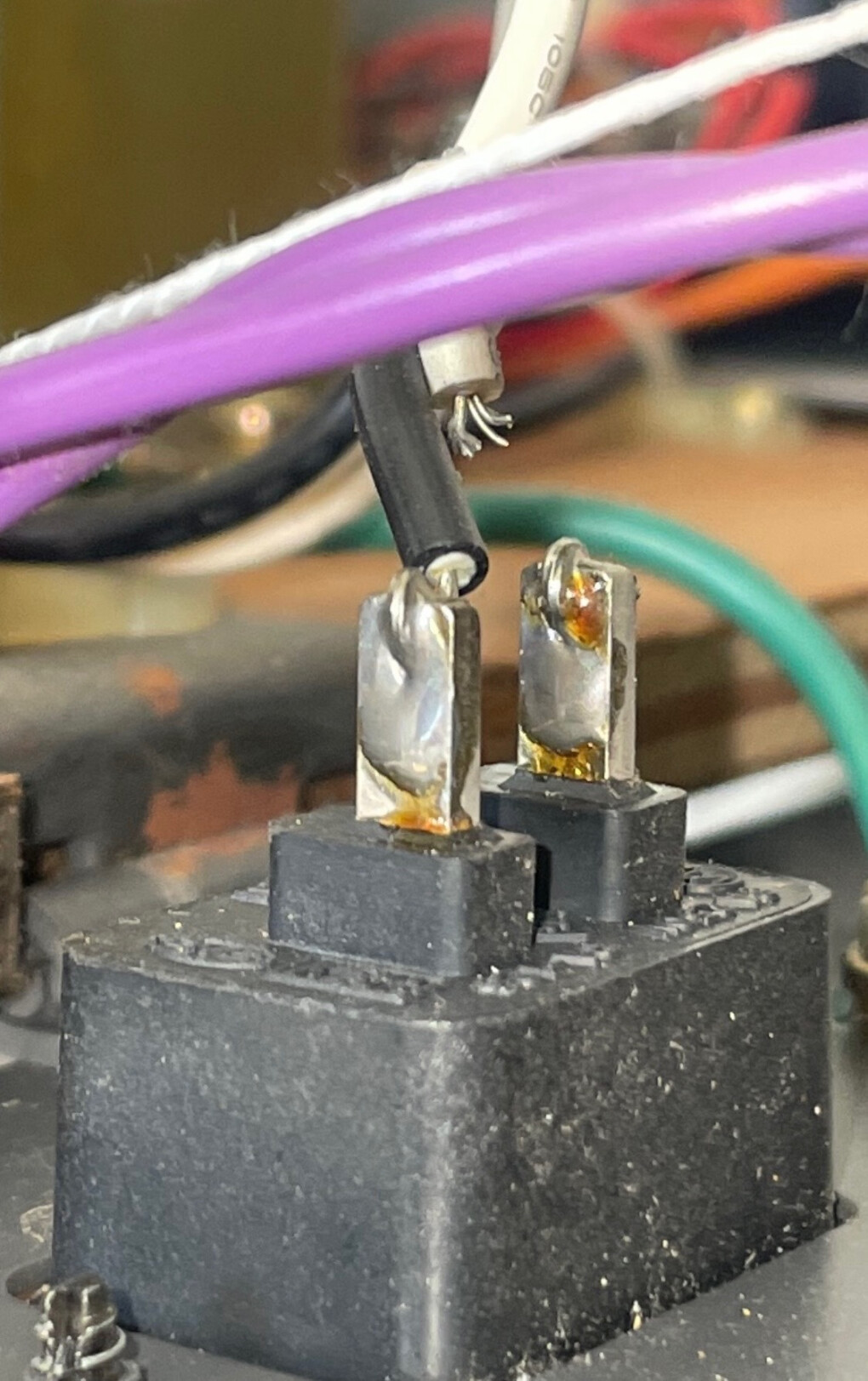

Bingo, dès l'ouverture je tombe sur ça.


Même pas besoin d'aller plus loin. Un des deux fils électriques du connecteur de l'alimentation est sectionné.

Du coup, j'aimerais avoir vos avis:

1 - Je refais simplement une soudure avec le fil d'origine ( mais qui va peut-être être un peu court... ).
2 - Je change le fil pour un neuf et j'en profite pour changer les deux.
3 - Ou alors, je change l'ancien connecteur d'alimentation pour en mettre un nouveau avec la terre.

Arrêtez de poser des questions, achetez c'est tout, et vous serez content.

signaler
#2
Comme les Juno sont collector, il vaut mieux je crois garder le connecteur d'origine.
En le dégageant et dénudant, je pense que tu peux ressouder le fil blanc
signaler
  • J’aime
1 réaction
  • Rev-2
#3
Si les fils ont cassé, c'est parce que l'appareil a été ouvert plusieurs fois.
Comme les fils sont courts et rigides, ça finit par casser.

C'est comme ça que je comprends la cause du problème.

La solution c'est donc de rallonger les fils ou mieux encore de les remplacer.

JP.

Attention : Pas de fils étamés dans des bornes à serrage (Dominos) cela se desserre tout le temps.

signaler
  • J’aime
1 réaction
  • Rev-2
#4
Alors effectivement le Juno a fait plusieurs allers-retours chez un réparateur ces derniers temps et j’ai moi même commencé à faire pas mal de choses dessus pour rattraper un travail qui n’avait pas été réalisé dans les règles de l’art donc c’est probablement à force de l’ouvrir que le fil a cassé.

Je pense qu’il faut de toute façon au minimum le remplacer car il faut au minimum 20mm de fil dénudé pour faire le tour de la broche avant de le souder. De plus il pourrait être fragilisé et céder à nouveau.

Arrêtez de poser des questions, achetez c'est tout, et vous serez content.

signaler
#5
Salut, moi je n’aurais pas de scrupules à rajouter la terre si le connecteur garde la même taille ca permettra d’utiliser un câble standard après, plutôt que ce câble propriétaire deux broches qui devient difficile à trouver (il me semble que j’ai ça sur mon DW6000 🤔)…

Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
1 réaction
  • Rev-2
#6
Si l'appareil a été homologué en classe 2,c'est à dire à double isolation, alors la terre est inutile.
Rajouter une terre peut créer une boucle de masse.
JP
signaler
  • J’aime
2 réactions
  • _Cobi_
  • Rev-2
#7
Oui c'est vrai que les cordons d'alimentation Schuko / C9 à deux pôles se trouvent de moins en moins, du coup c'est peut-être l'occasion de tout changer.

En regardant vite fait sur le net à la recherche de ça:

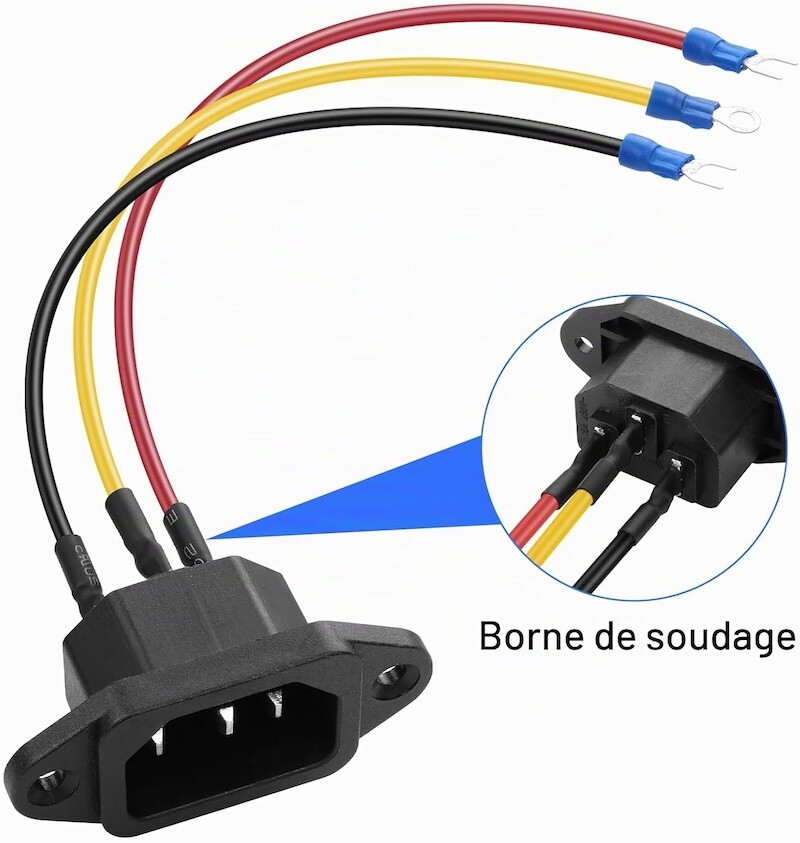

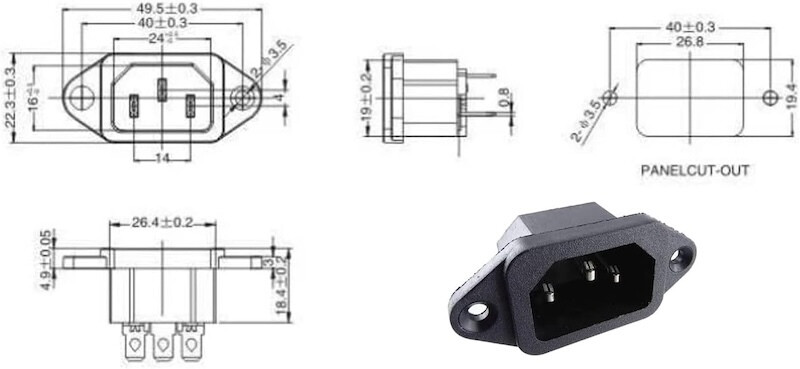

Je suis tombé sur ça :

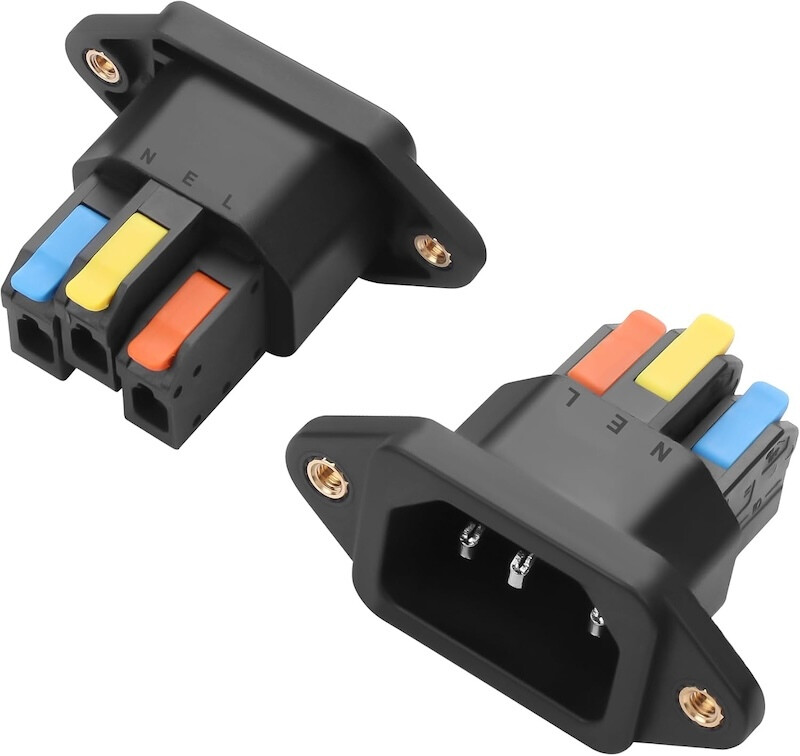

Et ça :



Edit :
Citation de Jyvoipabo (voir le message) :
Si l'appareil a été homologué en classe 2,c'est à dire à double isolation, alors la terre est inutile.
Rajouter une terre peut créer une boucle de masse.
JP


Effectivement je n'avais pas pensé à ça ! :(
Tu crois que cela pourrait être le cas ( il date de 1984 ) ?

Arrêtez de poser des questions, achetez c'est tout, et vous serez content.

signaler
#8
Apparement il n'y a pas de classe 2 à l'origine : https://www.bustedgear.com/repair_Roland_juno106_ac_inlet.html et pour en mettre 1, le détail ici : https://www.bustedgear.com/repair_Roland_juno106_ac_inlet_2.html
signaler
  • J’aime
1 réaction
  • Rev-2
#9
Facile à savoir :

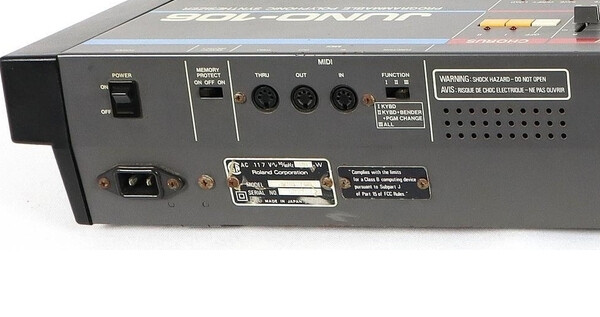

Si la plaque arrière est comme sur la photo avec le logo, alors classe 2.
La fiche à utiliser ressemble à celle des Revox.
JP
signaler
#10
Citation de Jyvoipabo (voir le message) :
Facile à savoir :
Si la plaque arrière est comme sur la photo avec le logo, alors classe 2.
La fiche à utiliser ressemble à celle des Revox.
JP
Heu c'est pas classe 2 ce que tu montres
signaler
#11
Citation de malc (voir le message) :
Apparement il n'y a pas de classe 2 à l'origine : https://www.bustedgear.com/repair_Roland_juno106_ac_inlet.html et pour en mettre 1, le détail ici : https://www.bustedgear.com/repair_Roland_juno106_ac_inlet_2.html


Merci pour les liens, il a exactement le même problème que moi, ( le fil blanc serait-il plus fragile... ) :clin:
Par contre il installe bien un connecteur d'alimentation à 3 broches mais sans relier la terre au châssis du synthé. Mais c'est pas obligé finalement.

Arrêtez de poser des questions, achetez c'est tout, et vous serez content.

signaler
#12
oui ça sert pas à grand chose la mise à la masse à part rajouter des problèmes, surtout sur le chassis.
signaler
#13


Arrêtez de poser des questions, achetez c'est tout, et vous serez content.

signaler
#14
En tous cas voilà une panne facile à réparer :bravo:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
  • J’aime
2 réactions
  • Rev-2
  • malc
#15
Oui enfin il y a deux soudures quand même hein... :oops2:

Arrêtez de poser des questions, achetez c'est tout, et vous serez content.

signaler
#16
Citation de Rev-2 (voir le message) :
Oui enfin il y a deux soudures quand même hein... :oops2:

cévré. Alors t'inquiète, j'ai du faire une centaine de soudure sur mon 106 et je suis toujours une bille, je ne sais pas pourquoi :facepalm: , par contre à la pompe à dessouder, là je rigole pas :mrg:
signaler
#17
C'est normal.
Ce qui ne va pas c'est ça :6892394.jpg
(Soudure et pompe Bricodefo)

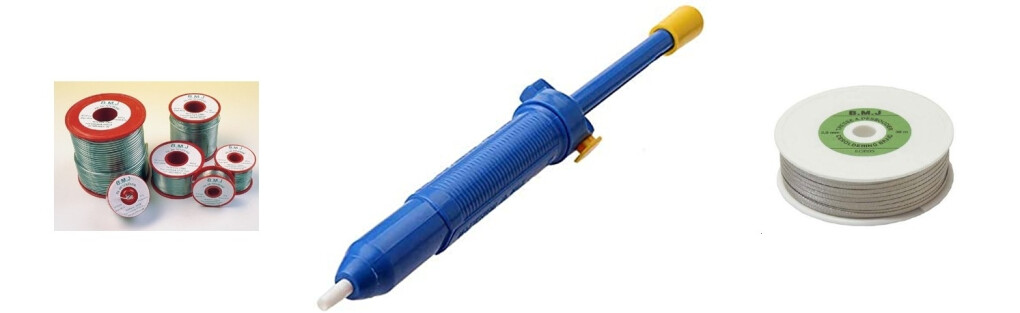

Ce qui va bien c'est ça :
Soudure 60/40, pompe sans recul et tresse à dessouder pour les parties délicates.
Chez BMJ et revendeurs https://www.bmjelec.com/boutique/

JP
signaler
  • J’aime
2 réactions
  • kosmix
  • malc
#18

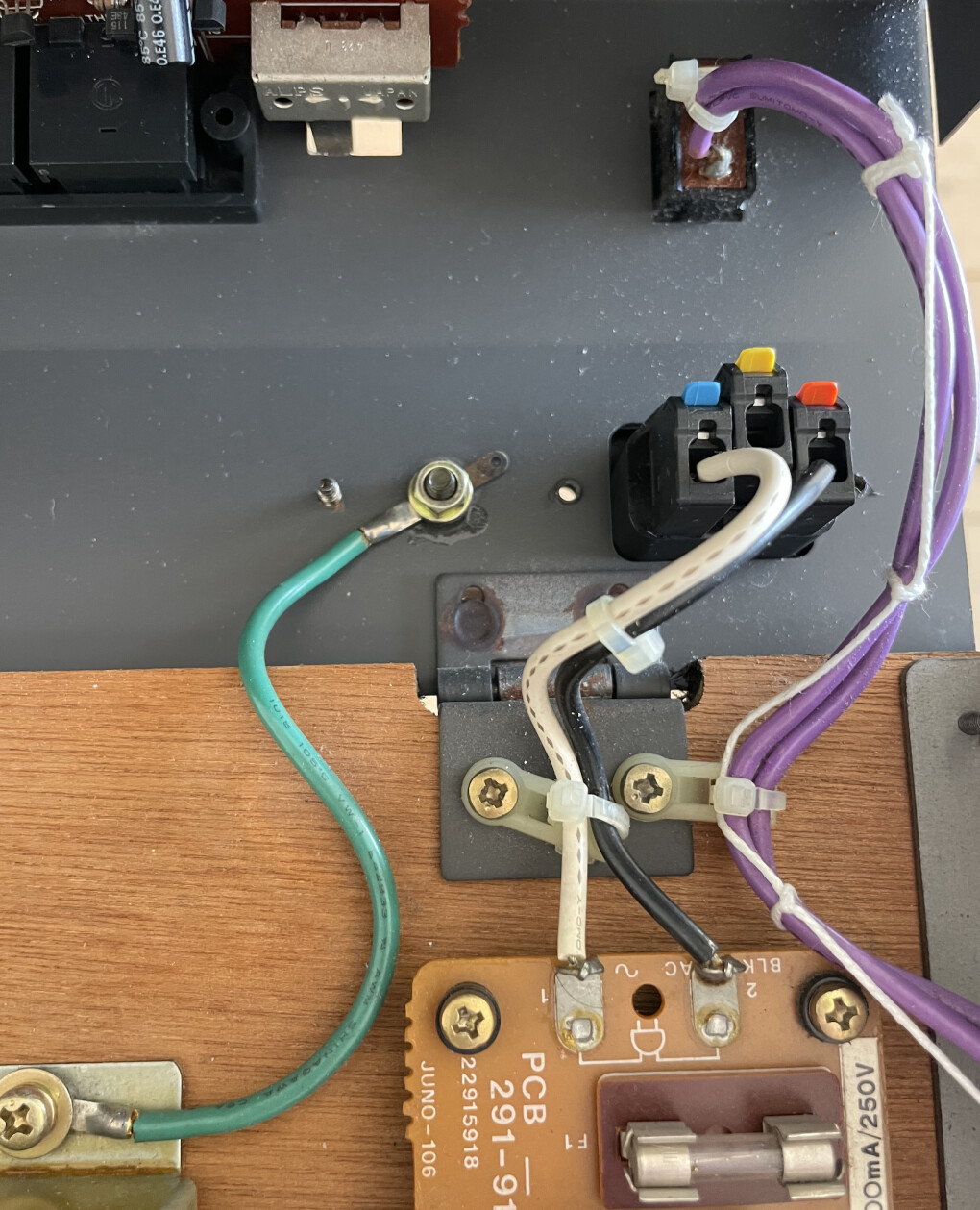

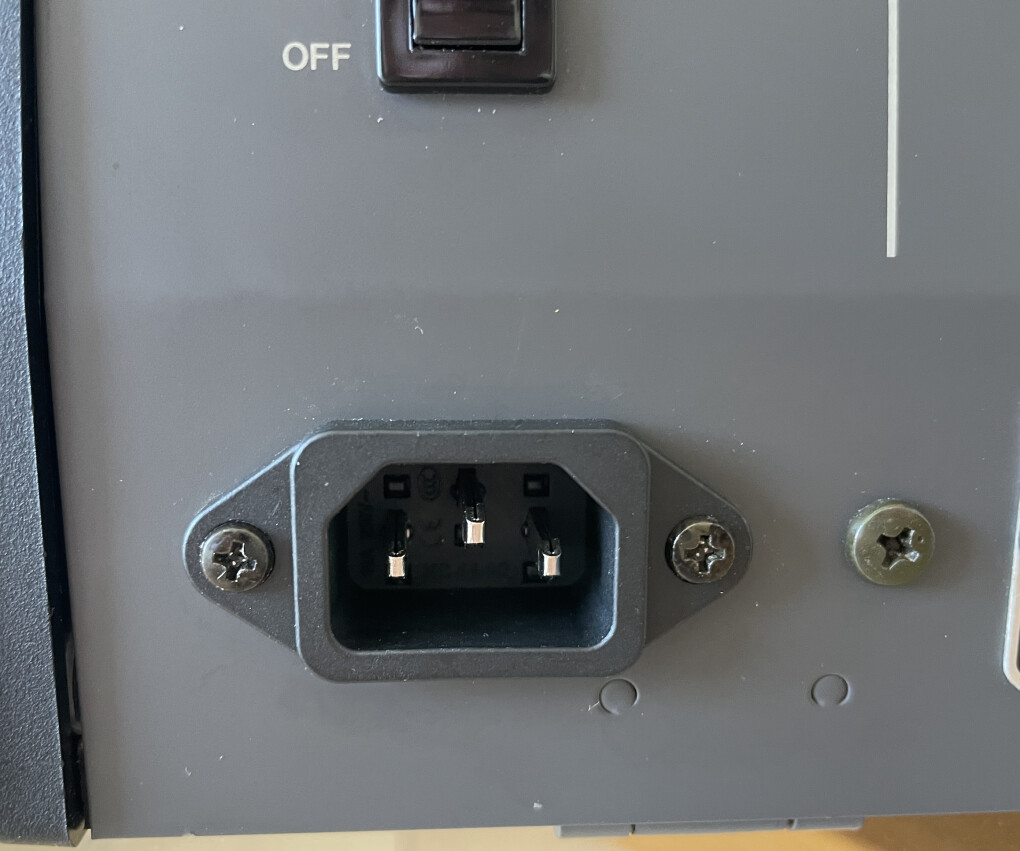

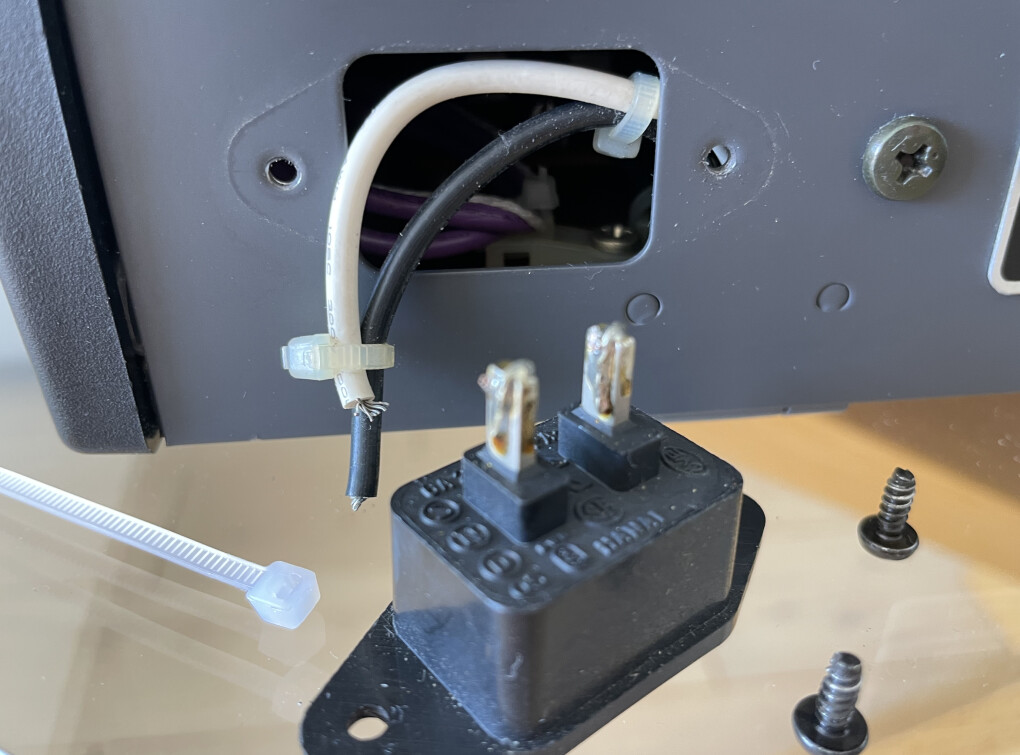

Bon alors, le connecteur d'alimentation pour châssis à souder que j'ai reçu ne correspond pas pile poil aux dimensions ( j'avais pourtant bien mesuré ) il y a +/- 5mm en plus, du coup, comme j'ai aussi commandé un autre avec des connections rapides sans soudures au cas ou, j'ai fait au plus simple...



Et je n'ai pas relié la terre.

Arrêtez de poser des questions, achetez c'est tout, et vous serez content.

signaler
  • J’aime
3 réactions
  • BBmiX
  • kosmix
  • malc
#19
Impeccable :bravo:
signaler
  • J’aime
2 réactions
  • BBmiX
  • Rev-2
#20
Citation de Jyvoipabo (voir le message) :
C'est normal.
Ce qui ne va pas c'est ça :6892394.jpg
(Soudure et pompe Bricodefo)

Ce qui va bien c'est ça :
Soudure 60/40, pompe sans recul et tresse à dessouder pour les parties délicates.
Chez BMJ et revendeurs https://www.bmjelec.com/boutique/

JP

j'ai commencé avec les trucs du haut et après j'ai acheté une pompe qui chauffe pour dessouder mais j'ai garder le fil vendu avec mon fer à souder aliexpress, je galère un bon moment avant que ça ne tienne que ce soit sur PCB ou 2 pauvres fils entre eux et oui je sais le 40/60 avec du plomb pour les vieux trucs mais ça ne tient pas/mal non plus sur du neuf (le sans plomb), même avec colophane.
signaler
#21
Citation de Rev-2 (voir le message) :
j'ai aussi commandé un autre avec des connections rapides sans soudures au cas ou, j'ai fait au plus simple...


C'est encore mieux :bravo:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
  • J’aime
1 réaction
  • malc
