avis demandé Encodeurs de remplacement

  • 17 réponses
  • 4 participants
  • 285 vues
  • 2 followers
Encodeurs de remplacement#1
Bonjour à toutes et à tous,

Je viens d'acheter un VENOM dans un état moyen.
Je souhaite remplacer les encodeurs qui sont fatigués.

D'après le documentation technique, les 5 encodeurs sont tous identiques, à savoir des ALPS EC12E2420801.
Ils sont normalement non crantés.

Hors, sur mon VENOM, l'un des encodeurs est cranté (celui pour les "value").

Pourriez-vous me confirmer si sur vos VENOM, les 5 encodeurs sont non-crantés ?

Et pour ceux que ça intéresse, voici le lien pour acheter des encodeurs de remplacement.

https://www.mouser.fr/ProductDetail/Alps-Alpine/EC12E2420801?qs=m0BA540hBPdaLIy4F3c5Mg%3D%3D

Merci par avance pour votre aide.
#2
Hello, effectivement on voit bien 5 x EC12E2420801 sur les schémas du Service Manual.

A noter déjà que les EC12E2420801 sont des encodeurs crantés, c'est d'ailleurs indiqué "24 detent" sur la page que tu fournis en lien.

Ensuite en page 11 du Service Manual, il est précisé que le premier encodeur (ES03-00012) est "Detent", tandis que plus bas les 4 autres encodeurs (ES03-00011) sont "No Detent". C'est pas cohérent avec les schémas.


Une erreur? Ca pourrait aussi correspondre à un choix d'encodeur différent lors de la finalisation du produit, si les empreintes sont identiques les concepteurs ont mis à jour le BOM (la liste des composants) mais n'ont pas eu besoin de modifier ni les cartes, ni les schémas... ce qui pourrait expliquer l'incohérence.

#3
Hello

Je te confirme, 9 encodeurs sans crantages. Seul le value l'est.

A+
PU74iN m4I2 pUI5kw3 J3 V0u2 di2 Kw3 J3 5Ui2 p42 un 933k 37 KW3 j'3n 4i h0Rr3uR, C'357 CL4IR???



#4
Merci à tous pour vos réponses.
Je vais m'approvisionner les 2 références du coup.
#5
Yes. Précision,
Pour les non crantés il y a 4 potards infinis et 5 a course bloquée.
PU74iN m4I2 pUI5kw3 J3 V0u2 di2 Kw3 J3 5Ui2 p42 un 933k 37 KW3 j'3n 4i h0Rr3uR, C'357 CL4IR???



#6
Citation de nobazz :
5 a course bloquée.

On appelle ça un potentiomètre.

Annonces_musique, tu connais l'autre référence?
#7
Par opposition a un encodeur, oui je sais merci :)
De ce que je comprends, il a uniquement les 5 concernés a refaire ?
PU74iN m4I2 pUI5kw3 J3 V0u2 di2 Kw3 J3 5Ui2 p42 un 933k 37 KW3 j'3n 4i h0Rr3uR, C'357 CL4IR???



#8
ce serait donc ceux là?
PU74iN m4I2 pUI5kw3 J3 V0u2 di2 Kw3 J3 5Ui2 p42 un 933k 37 KW3 j'3n 4i h0Rr3uR, C'357 CL4IR???



#9
De ce que je comprends le document ne précise pas le ref des 4 encodeurs "No detent". Il s'agit peut-être de EC12E2430404.
#10
non, de ce que j'en lis les encodeurs font 9mm contre 11mm pour ceux référencés dans le tableau des composants
PU74iN m4I2 pUI5kw3 J3 V0u2 di2 Kw3 J3 5Ui2 p42 un 933k 37 KW3 j'3n 4i h0Rr3uR, C'357 CL4IR???



#11
Citation de nobazz :
Par opposition a un encodeur, oui je sais merci :)
De ce que je comprends, il a uniquement les 5 concernés a refaire ?


non non : je ne refais que les encodeurs.
Les potards sont ok.

Pour les encodeurs, il est clair que le choix est important : j'ai réparé un BCR2000 dont la première ligne d'encodeurs à tendance à être plus utilisée que les autres.
J'ai pris des crantés en me disant que ce serait plus agréable à utiliser. Alors certes ça l'est...mais techniquement, il s'avère qu'une détente correspond à 2 valeurs...du coup, pour tomber pile sur la valeur que l'on souhaite, il faut parfois jongler un peu...
Alors il est rare de chercher à atteindre une valeur exacte, mais quand même, il y a un côté pénible (sachant que sur le BCR2000, on peut très bien dire qu'il faut 2 tours d'encodeurs pour aller de 0 à 127 par exemple, donc le problème est soluble, avec quand même le besoin de reprogrammer le BCR2000).

Pour ceux que ça intéresse, je continue de chercher, en particulier pour changer de série chez ALPS : il y a des séries avec des cycles de vie plus longs. Les encodeurs d'origines plafonnent à 15000 ou 20000 cycles selon la documentation.
Il y a des séries à 100 000 voir 1 000 000 de cycles.
Les prix sont du même ordre.

Si ça vous intéresse, je vous donnerai les références exactes que je trouverai.

Merci
#12
Citation de Annonces_musique :
J'ai pris des crantés en me disant que ce serait plus agréable à utiliser. Alors certes ça l'est...mais techniquement, il s'avère qu'une détente correspond à 2 valeurs...du coup, pour tomber pile sur la valeur que l'on souhaite, il faut parfois jongler un peu...

Oui c'est un sujet que j'ai déjà abordé par ici. Les méthodes de lectures peuvent être différentes:

De fait avec les détentes on est limité à (généralement) 24 positions. Dans ce cas on surveille le canal A, chaque détente correspondant à une impulsion. L'état du canal B permet de déterminer le sens de rotation.

Avec des encodeurs dans détente, le nombre d'emplacements physiques n'est pas limité. On peut surveiller les fronts sur les deux canaux et multiplier la résolution par deux, voire quatre.

Citation de Annonces_musique :

Si ça vous intéresse, je vous donnerai les références exactes que je trouverai.

Oui je suis preneur.
#13

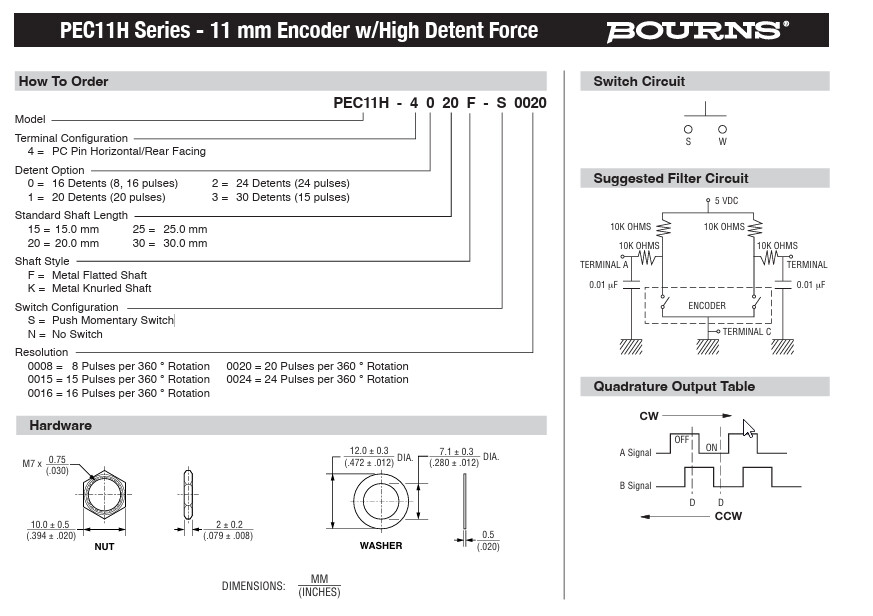

Que pensez-vous de la référence suivante :

PEC11H4325FN0020 ou alors N0024 ?


#14
Et on est identique pour ce qui concerne l'empreinte.
#15
Je pencherai plutôt pour un N0024 pour être cohérent avec le contenu du service manual.
Perso j'ai été déçu des PEC11R dans leurs versions sans détente, l'axe donne l'impression de flotter, il y a du jeu. Le PEC11H semble de conception plus robuste, je serai curieux de savoir si l'axe donne une meilleure impression.
#16
Il va falloir changer car introuvable chez le revendeur du coin (enfin du coin du coin...en Europe en tout cas !)
#17
Tu as des photos de encodeurs originaux?
#18
Je dois pouvoir en faire.
Mais néanmoins leurs caractéristiques techniques sont bien connues.
L'idée est juste de prendre dans une gamme un peu plus endurante, si possible en restant chez ALPS pour avoir une empreinte strictement identique.
