Remplacement des encodeurs crantés du Supernova

Par christian_r le 16/12/2019 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Novation Supernova II Platinum
Photos
1/55
Novation Supernova II Platinum

Remplacement des encodeurs crantés du Supernova qui sautent des valeurs.

Dans ce petit tutoriel nous allons remplacer les encodeurs crantés du Supernova, bons à changer quand ils sautent des valeurs quand on les tourne même lentement, ou repartent en sens inverse, signe que les pistes sont usées ou trop encrassées.

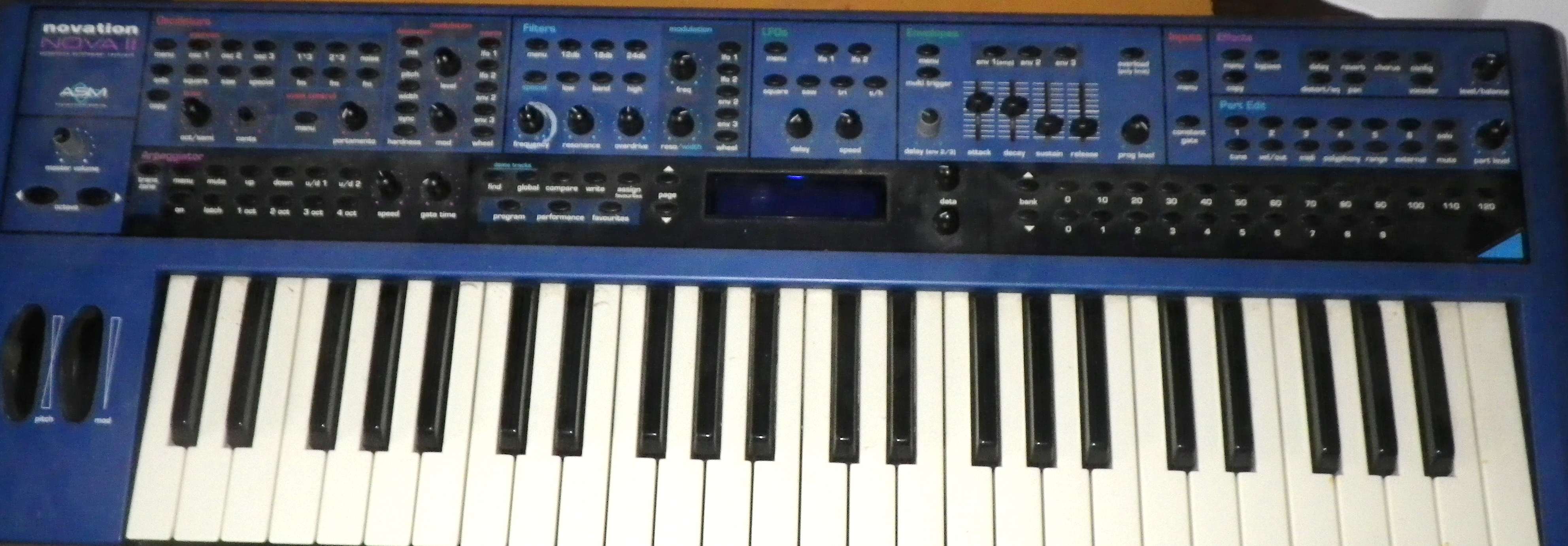

Ce qui suit est valable pour toute la série qui comporte le Nova II (49 touches 12 voix), le Nova II X (49 touches 24 voix), le Supernova II (61 touches 24 voix), ou le Supernova II proX (61 touches 48 voix), ou encore le Supernova II Platinum (idem en série limitée).
Les Supernova et Supernova II R (sans claviers) fonctionnent également avec les mêmes encodeurs.



Démontage du synthé

Poser le clavier sur une couverture pour ne pas l'abîmer.

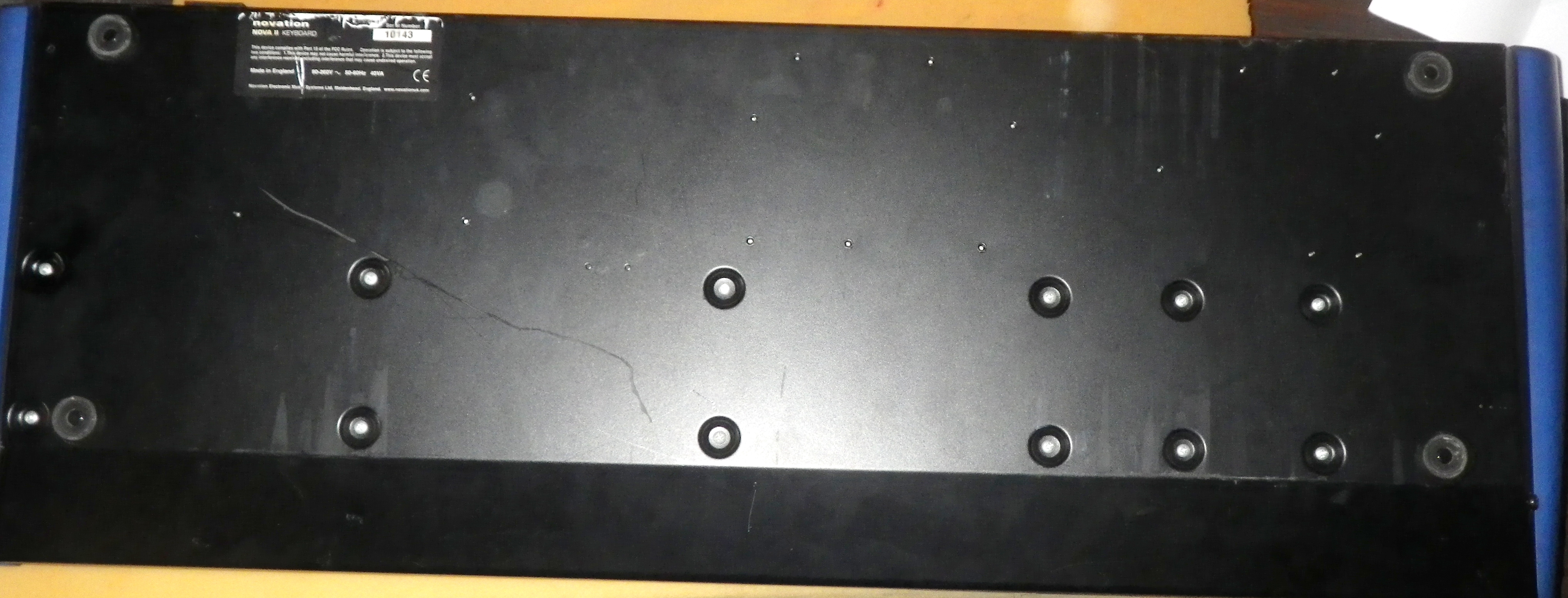

Ne retirer aucune vis du panneau arrière

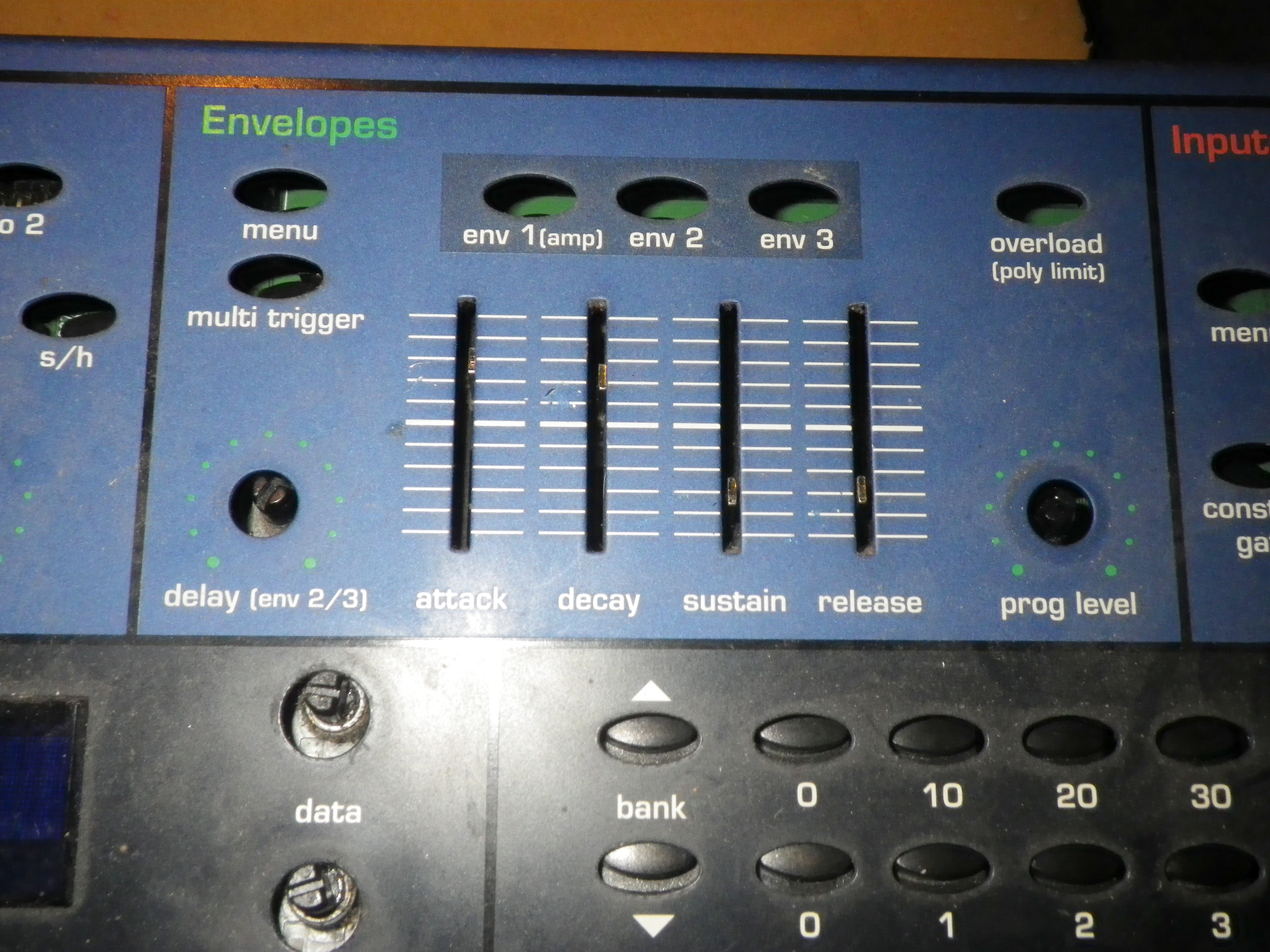

Retirer les capuchons des potentiomètres en tirant délicatement dessus.

Retirer aussi les 4 boutons des faders de l'enveloppe ADSR qui sont juste emboîtés.



Ne pas chercher à retirer les boutons poussoirs qui ne s'enlèvent pas de l'extérieur.

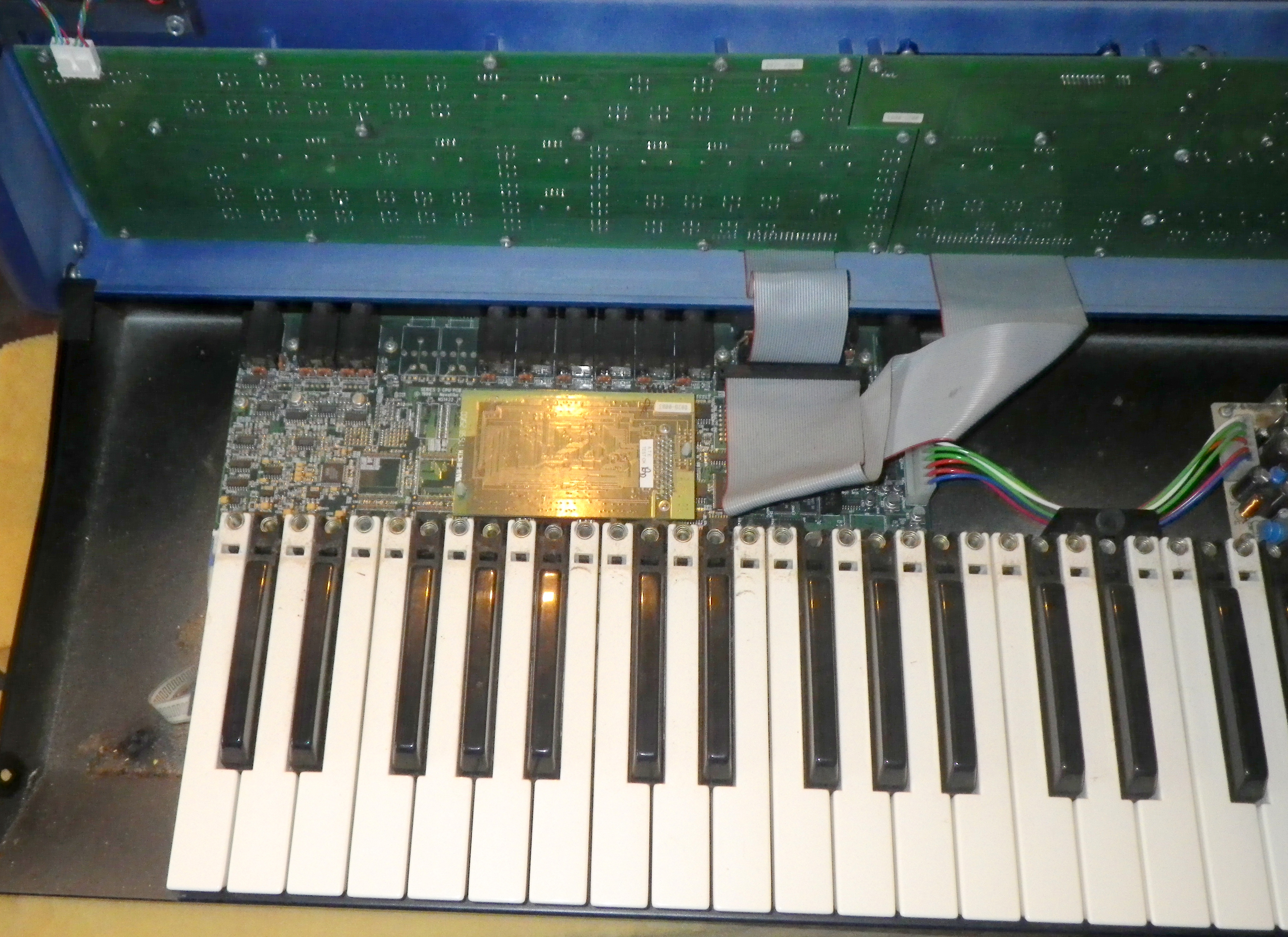

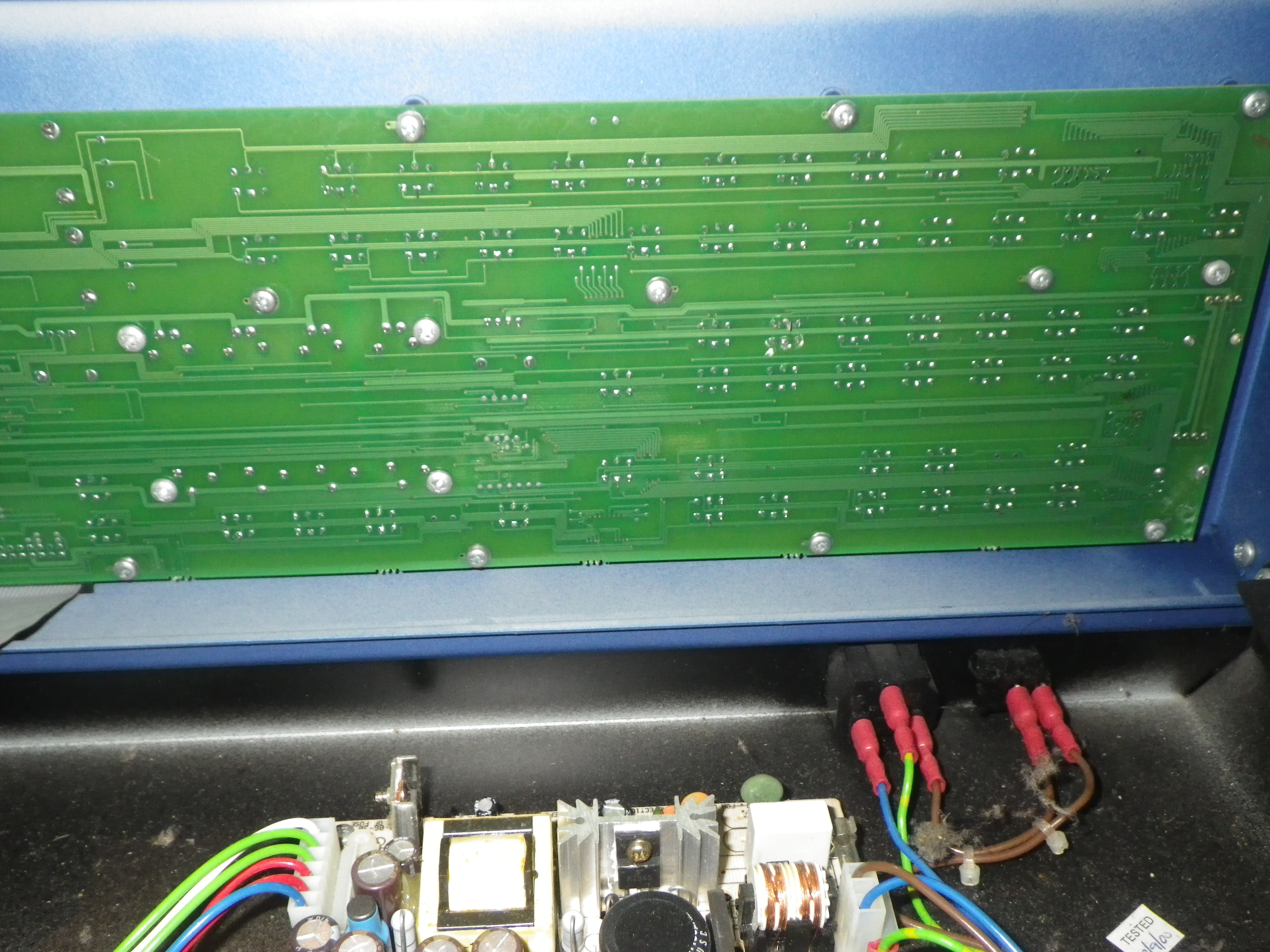

Il y a juste une vis à retirer sur chaque flanc gauche et droit, ensuite le panneau frontal pivote comme un capot de voiture et donne accès à l'électronique de la machine.

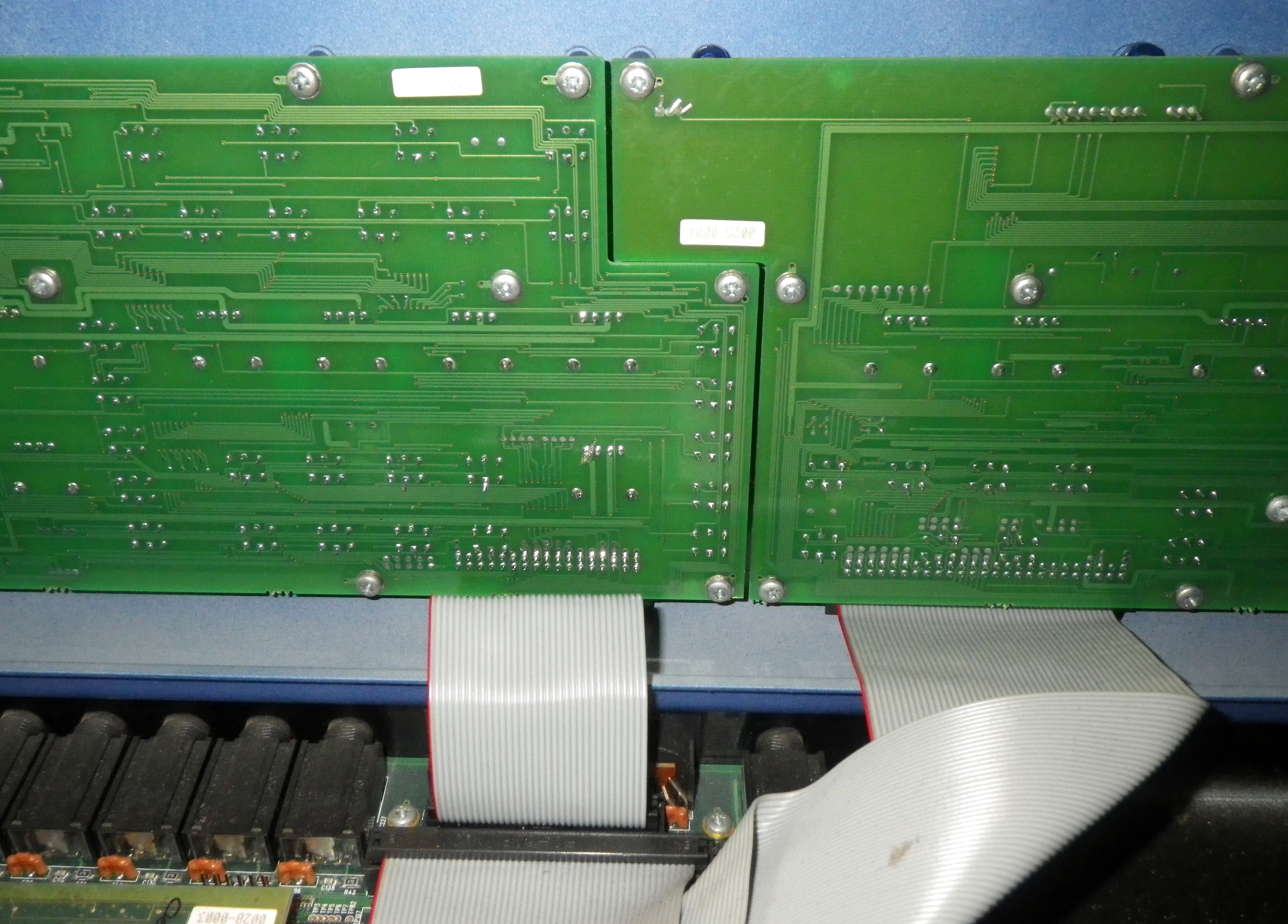

La carte verte de droite est celle où sont soudés les encodeurs.

La démonter en retirant toutes les vis de fixation, attention à ne pas perdre les petites rondelles.


Les quatre grosses vis du centre disposées en rectangle sont différentes des autres, et sans rondelles, ne pas les mélanger pour le remontage.


On peut retirer le circuit imprimé.

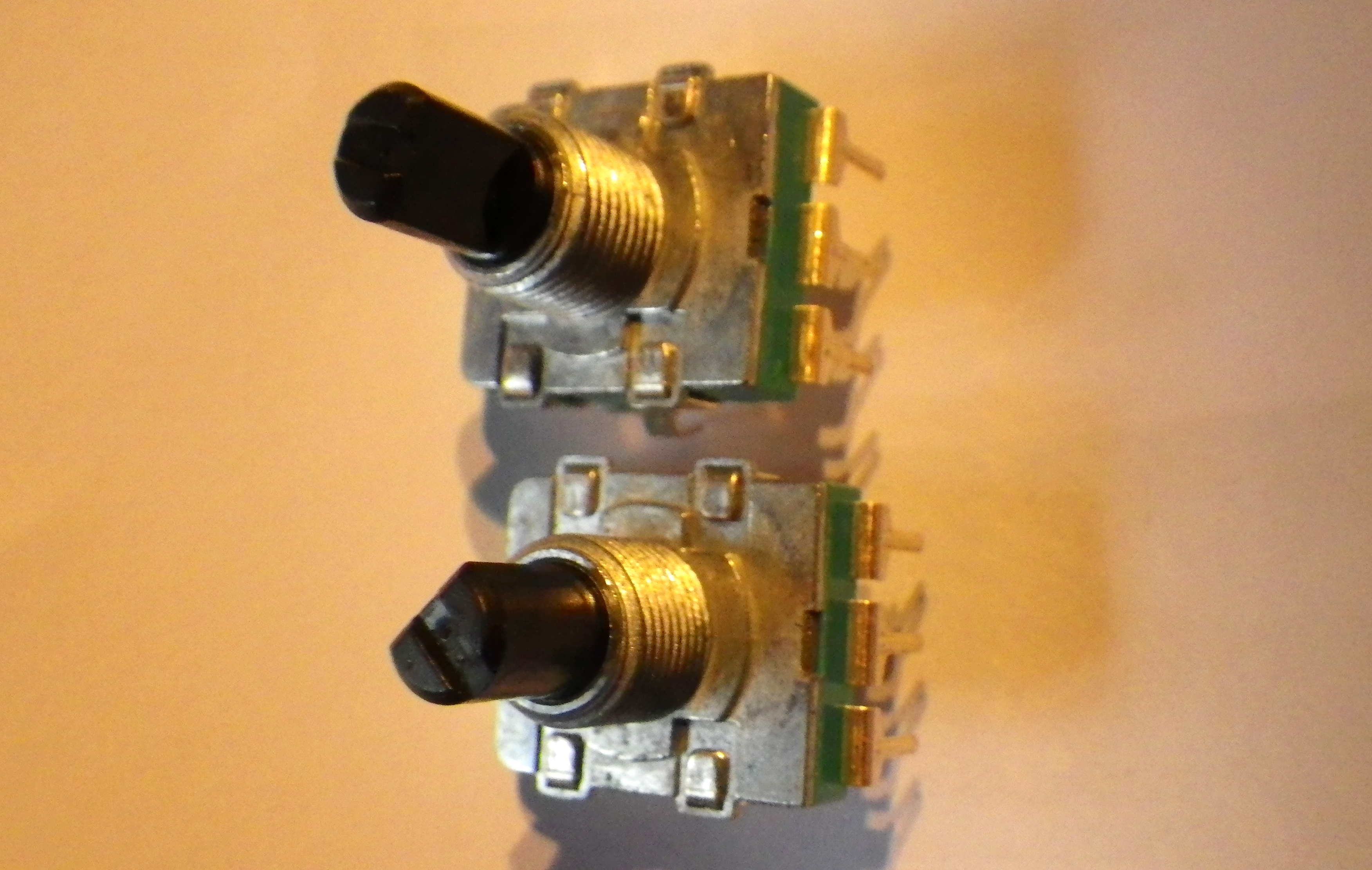

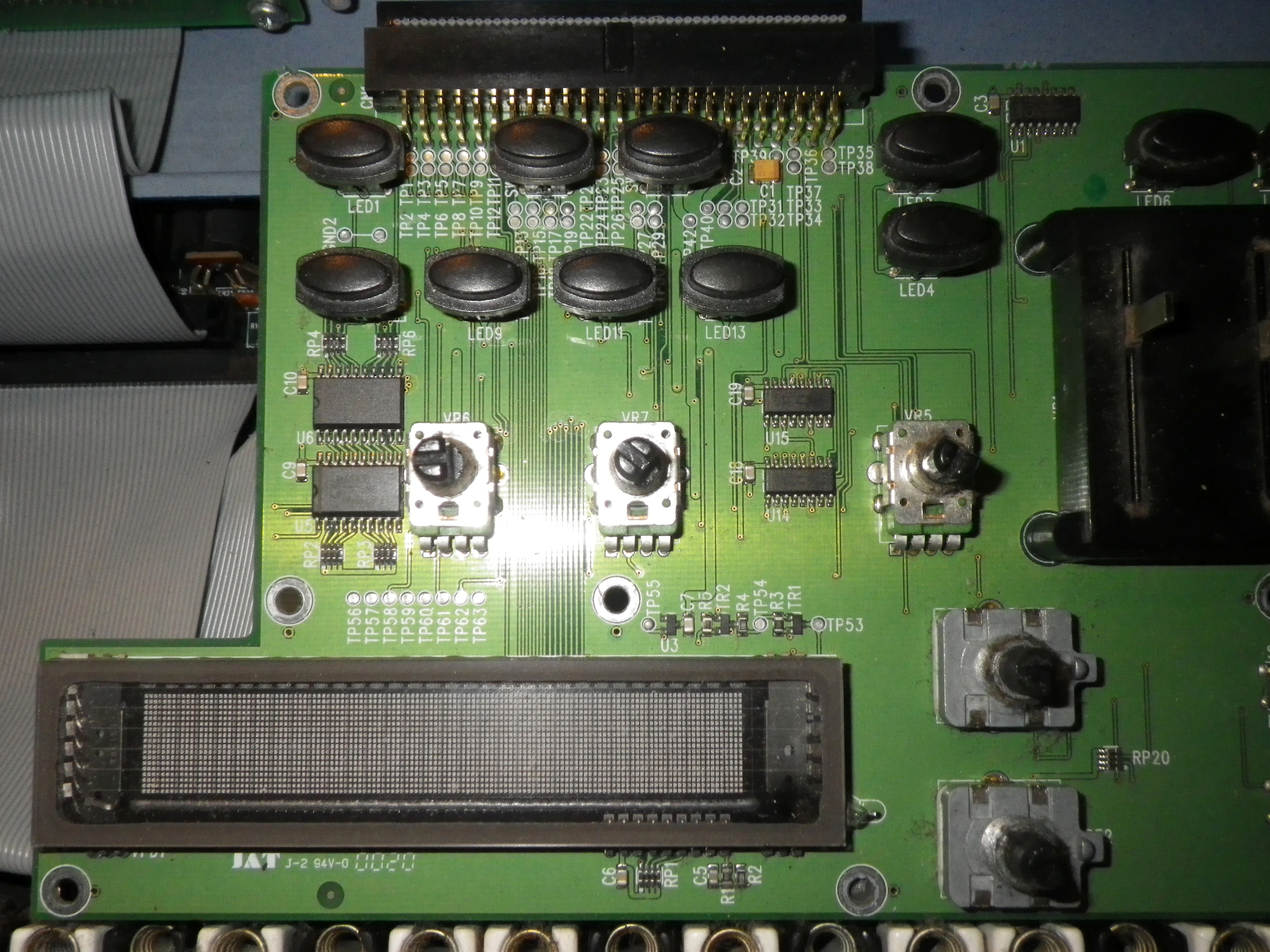

Les deux gros encodeurs gris à changer sont juste à droite de l'écran.

Remplacement des boutons

On peut tenter de les réparer en les ouvrant par torsion des 2 petites languettes, pour les nettoyer (air sec, petit pinceau, puis bombe contact), mais risque de casse.
Je conseille plutôt de les retirer et remplacer.


On les trouve sur internet ou directement dans les PA d 'Audiofanzine :-)

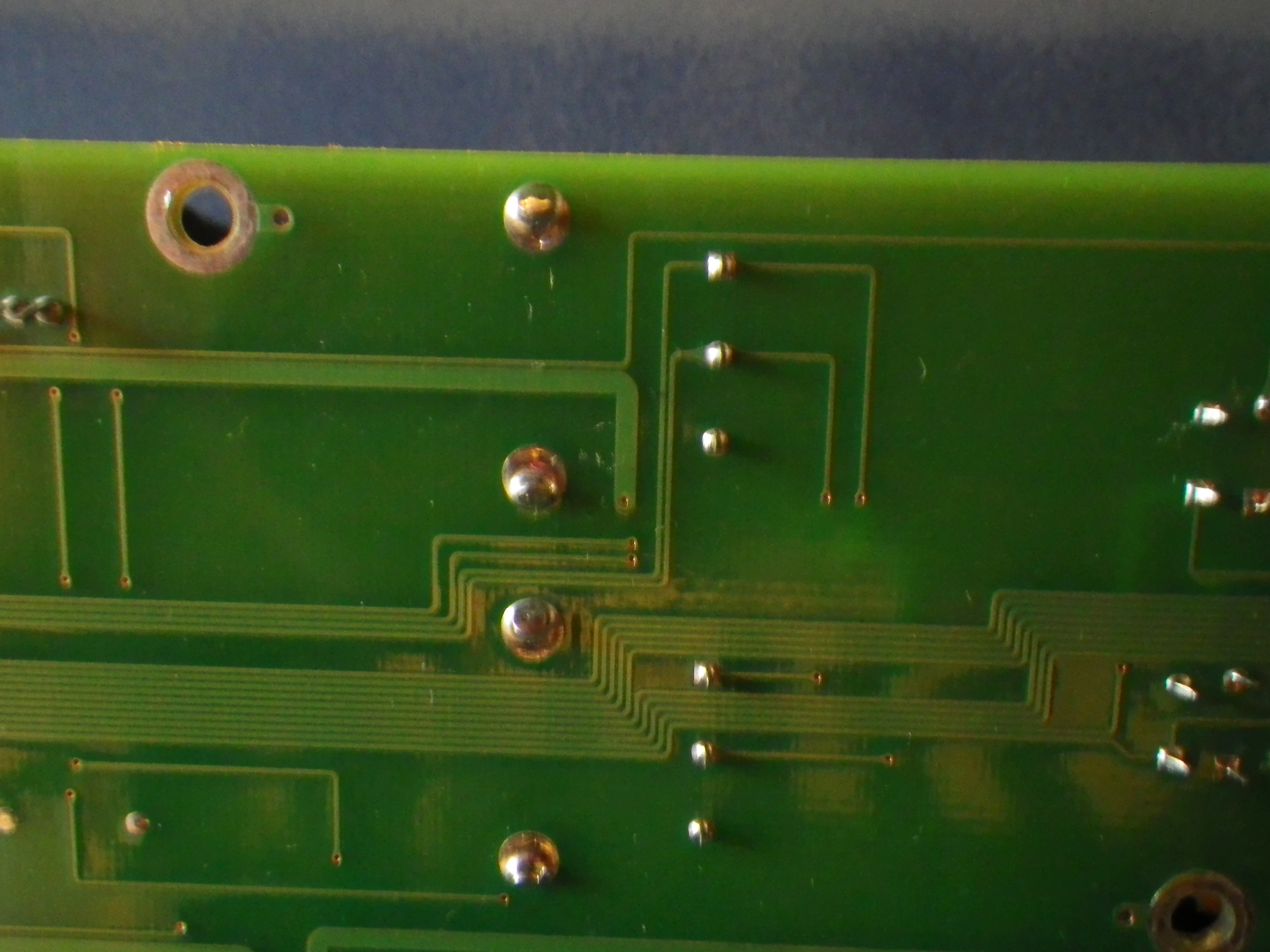

Au verso il y a 2 gros points de soudure et 3 petits à dessouder pour chaque bouton, attention à ne pas abîmer les petites pastilles du PCB en chauffant.

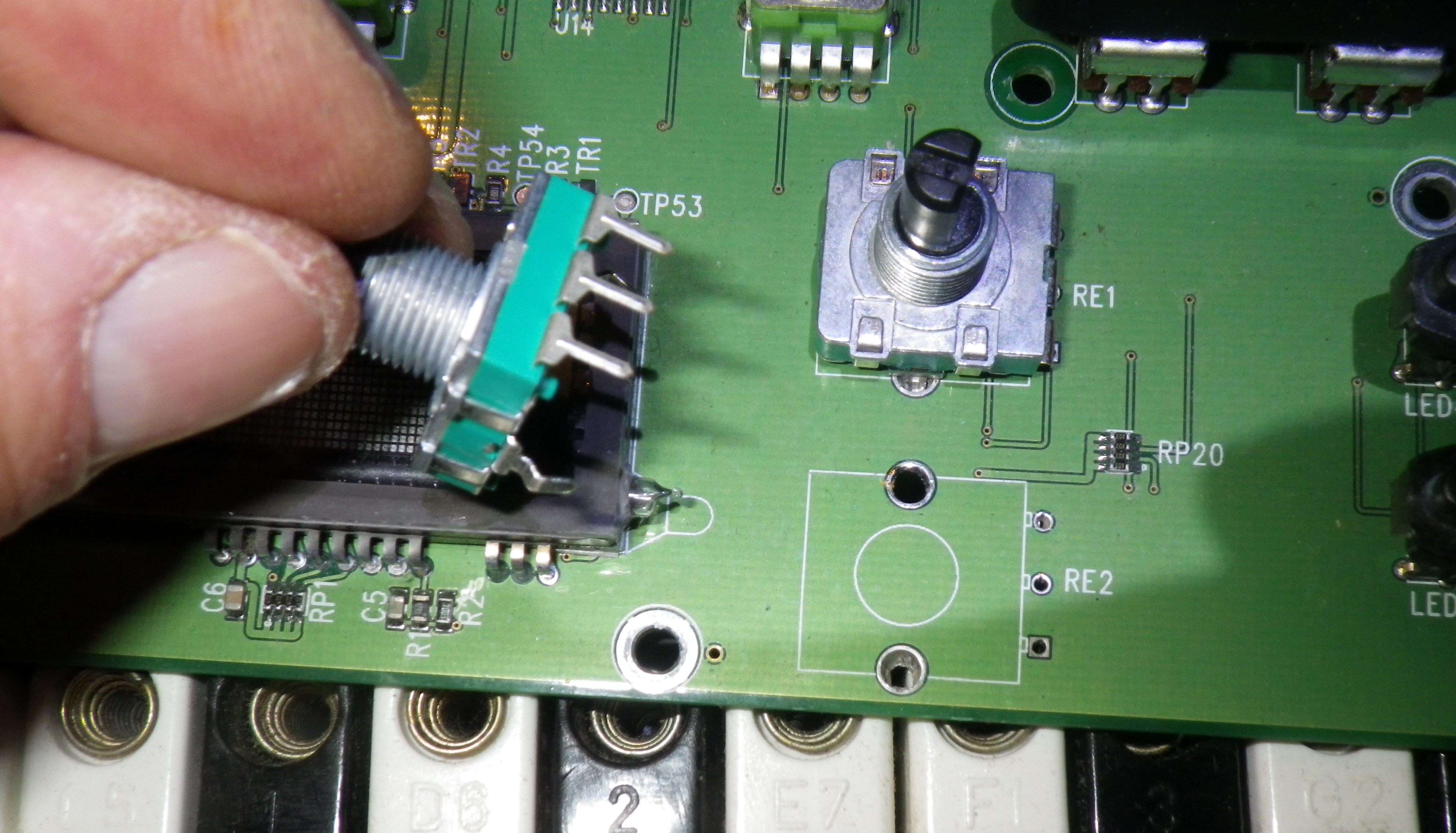

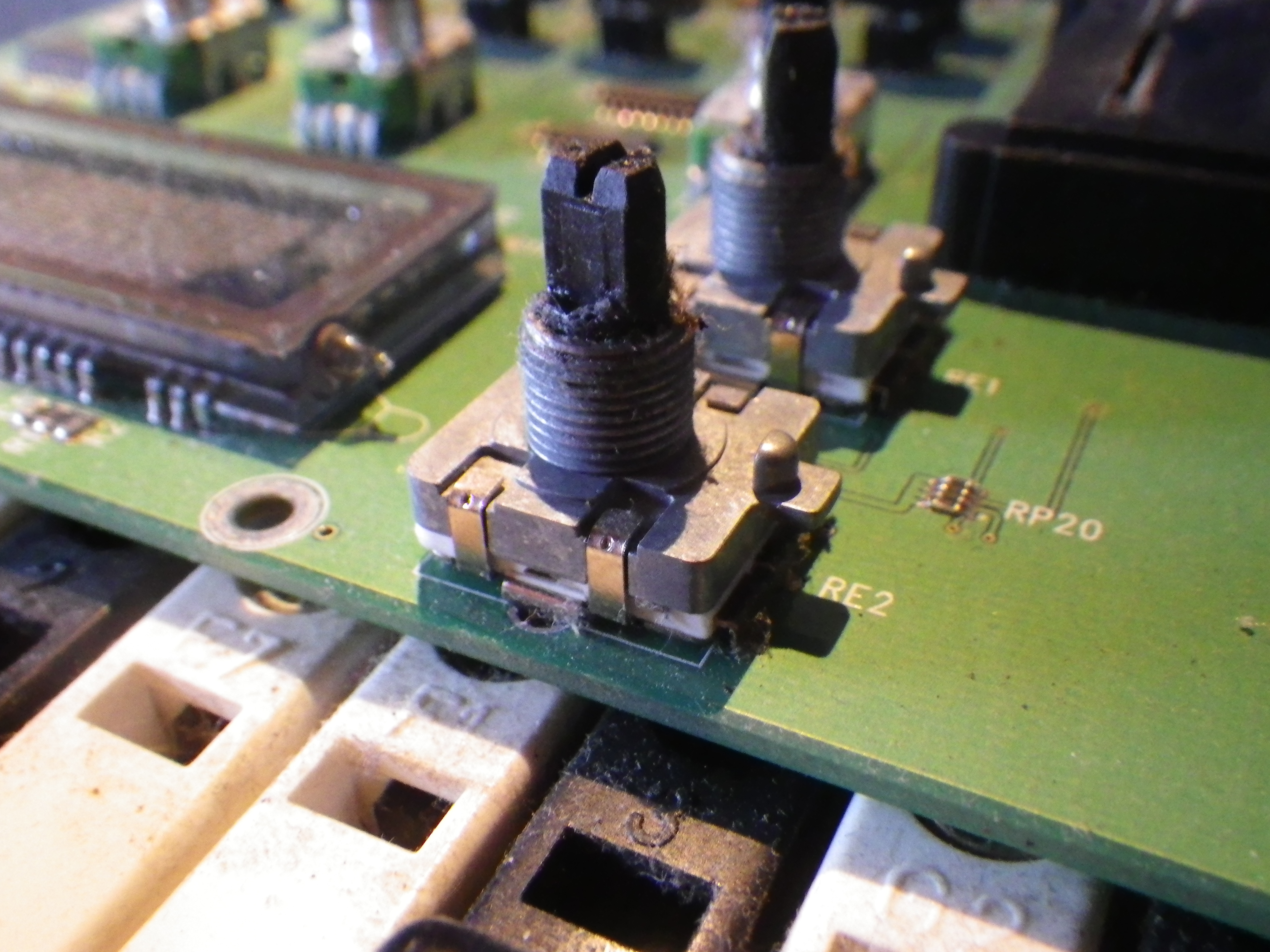

Mettre en place les nouveaux boutons dans les trous.


Ressouder leurs 3 petits contacts et les deux pattes de support au verso.


On en profitera pour dépoussiérer l'intérieur du synthé.



Repositionner le PCB vert contre la façade, remettre toutes les petites vis, et refermer le capot.
C'est reparti pour 20 ans :-)
