Tutoriel : Changer un clavier de JD-800 par M-AUDIO 61ES

Par Skilr18 le 16/07/2011 - (Confirmé)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Roland JD-800
Photos
1/596
Roland JD-800

Clavier synthétiseur numérique de la marque Roland appartenant à la série JD.

< Tous les tutoriels & astuces

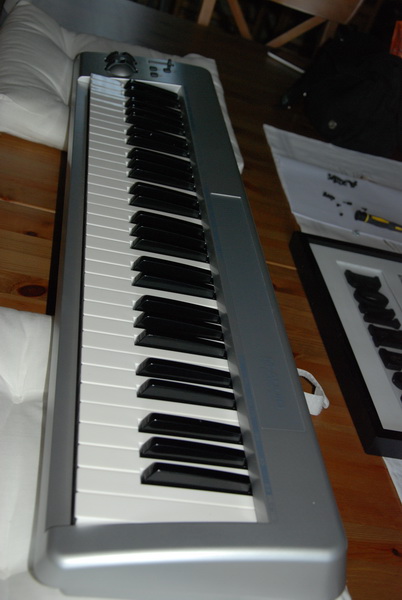

Finalement mon montage est terminé, avec Keystation 61ES de chez M-audio et ça marche, donc dans les grandes lignes :

  1. Adaptations mécaniques :

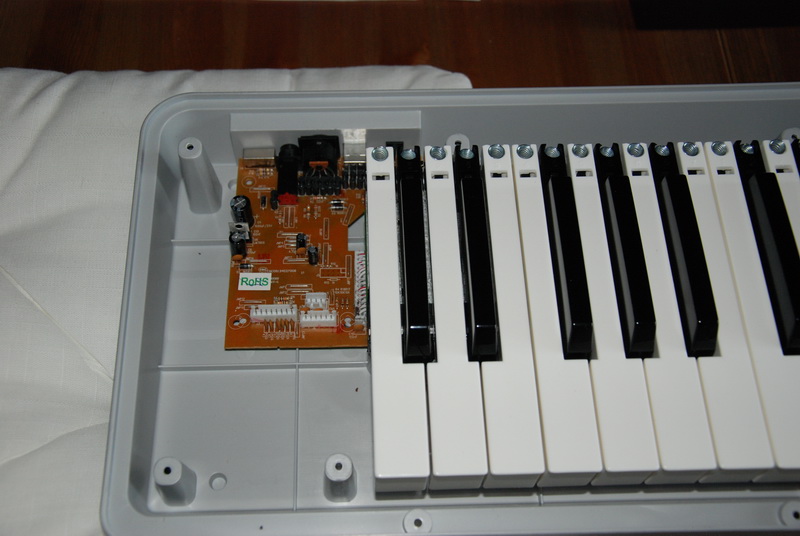

    Démontage des 2 claviers et du MIDI SOLUTIONS - MIDI MERGER (2 entrées) :

J'ai du adapter les touches blanches et couper le derrière des touches sinon le clavier serait trop pivoté en avant (pour relever l'arrière des touches), pas confortable pour jouer...donc chaque touche a été coupée à la DREMEL, pas très fier de ça car c'est difficile d'être régulier pour chacune des touches, la DREMEL partant de travers. J'essaierai d'ajuster et d’aligner tout ça. Cela ne se voit pas trop sur la photo ci-dessous mais le dessous des touches touche le châssis du JD-800

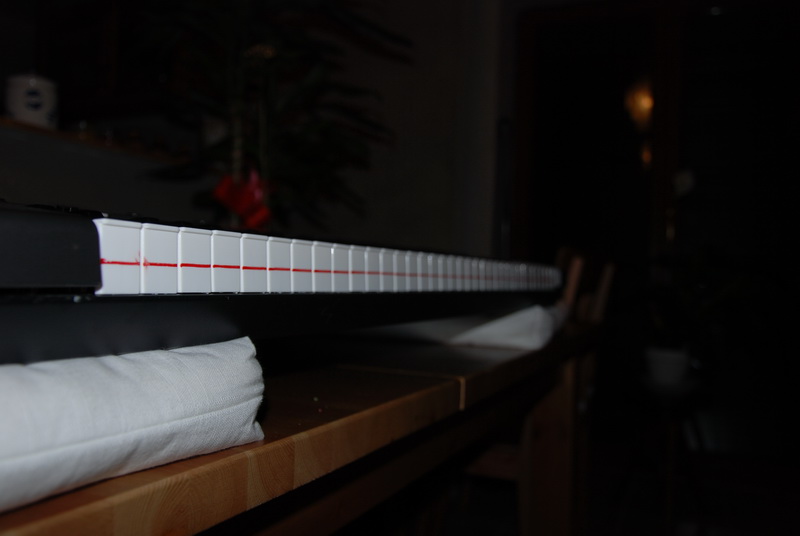

Ci dessous la découpe des touches dont je ne suis pas fier  cry, j'ai encore un peu de marge pour rattraper

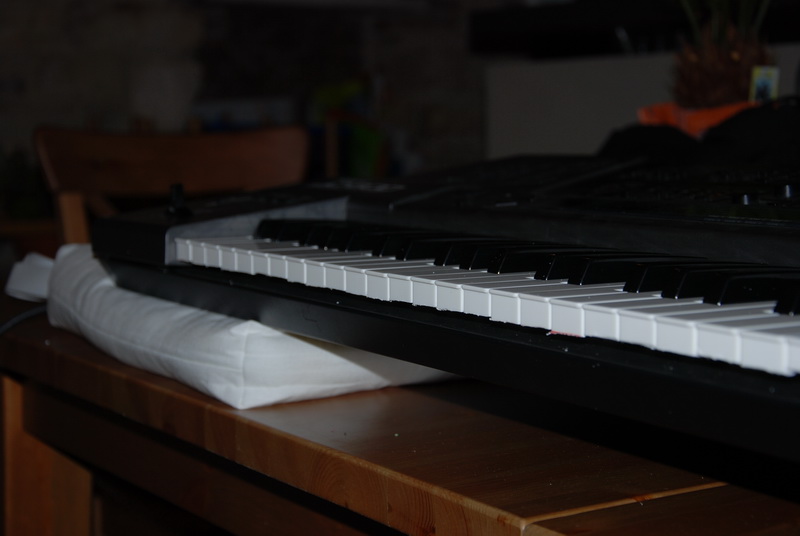

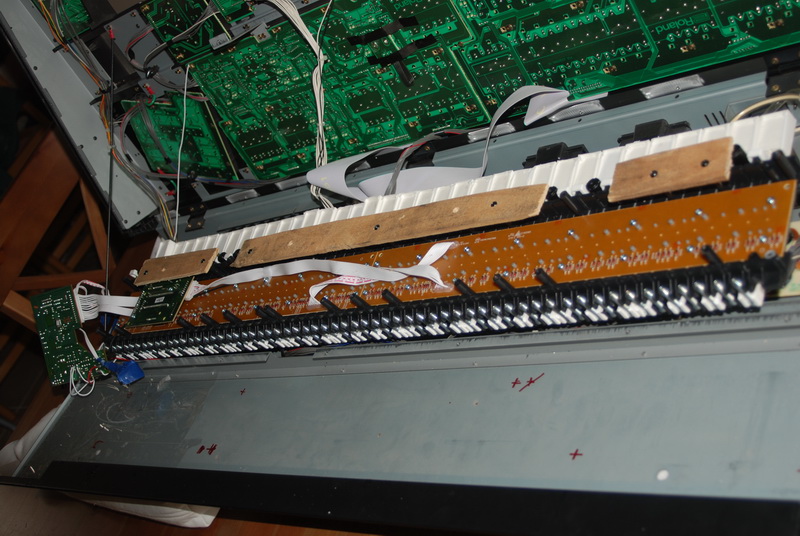

Il a fallut aussi surélever le clavier car malgré les découpes de touches, ça touchait quand même le châssis lorsque une touche était enfoncée, voila ma modif :

  1. Adaptations électroniques :

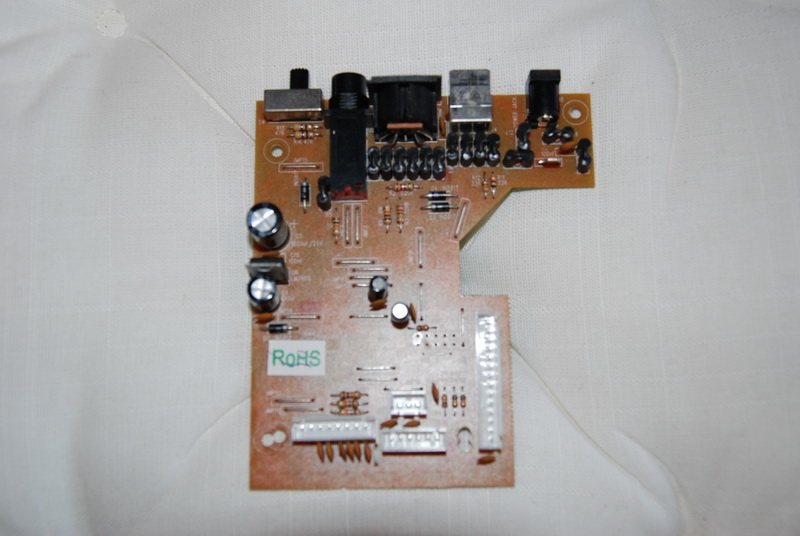

Chercher une alimentation 15V pour alimenter l'interface électronique du clavier M-AUDIO, à l'aide du Service Manual, c'est assez simple à localiser, d'autant plus que c'est écrit sur la "Jack Board", la masse a été reprise sur un trou de fixation, même si l'interface électronique spécifie 9v à 12v d'alimentation, elle encaisse assez bien le 14.6V qui sort du JD-800

Au début j’avais songé faire les liaisons midi par des câbles MIDI en utilisant les connecteurs DIN mais je perdais en place et au final, cela aurait multiplié les connecteurs MIDI et  nécessité des modifications sur le châssis du JD-800. Donc j’ai opté pour des modifications un peu plus profondes que prévues : J’ai travaillé directement sur la carte « Jack Board », en coupant les pistes électroniques, cela a pour but de couper le signal MIDI entrant :

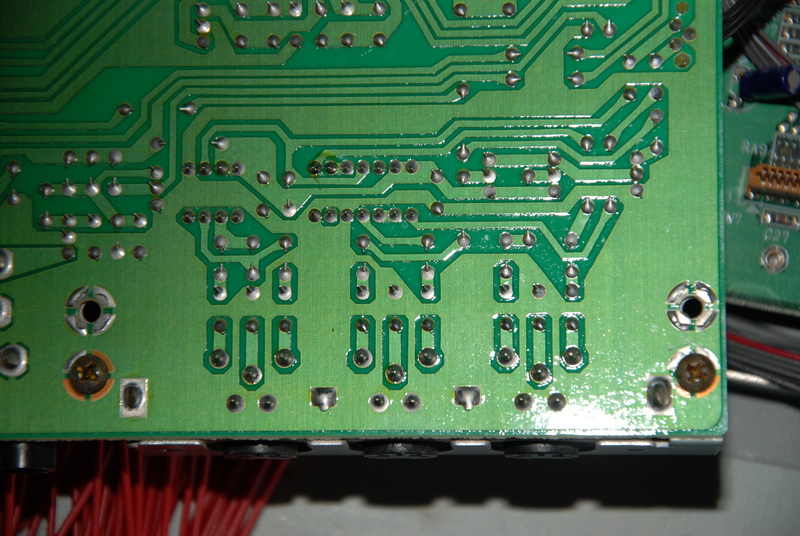

Dessous de la jack-board non modifiée :

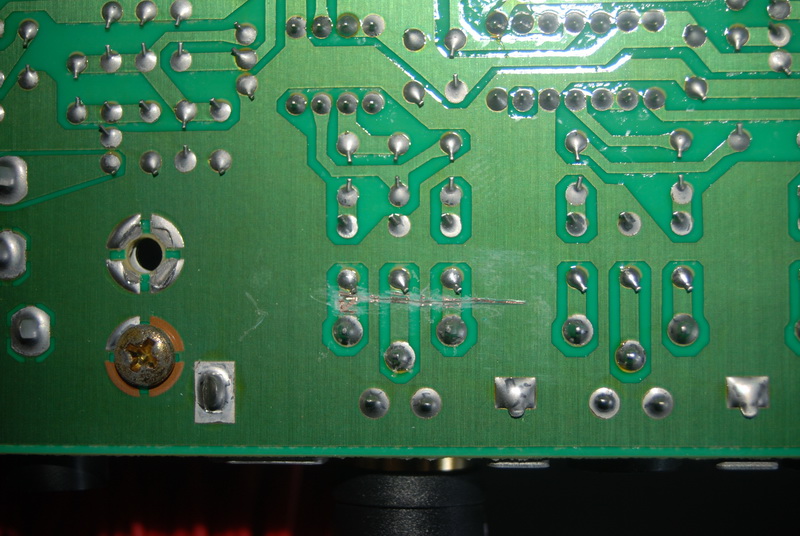

les 3 pistes à couper :

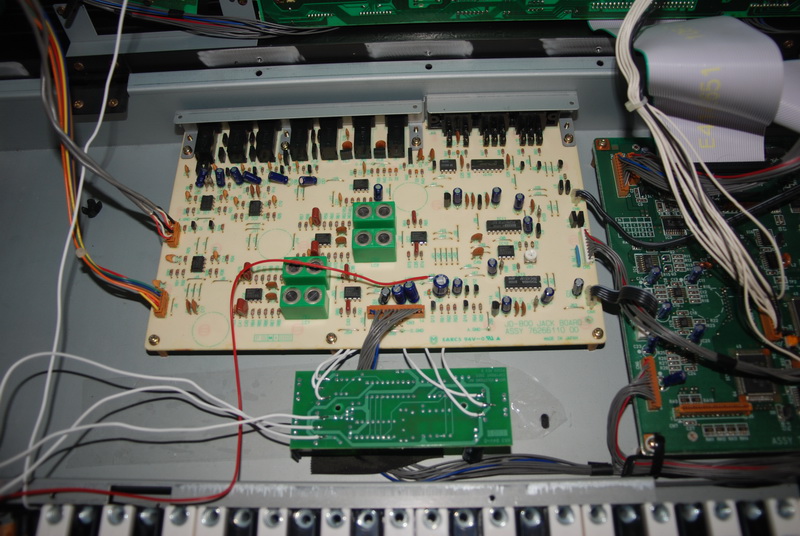

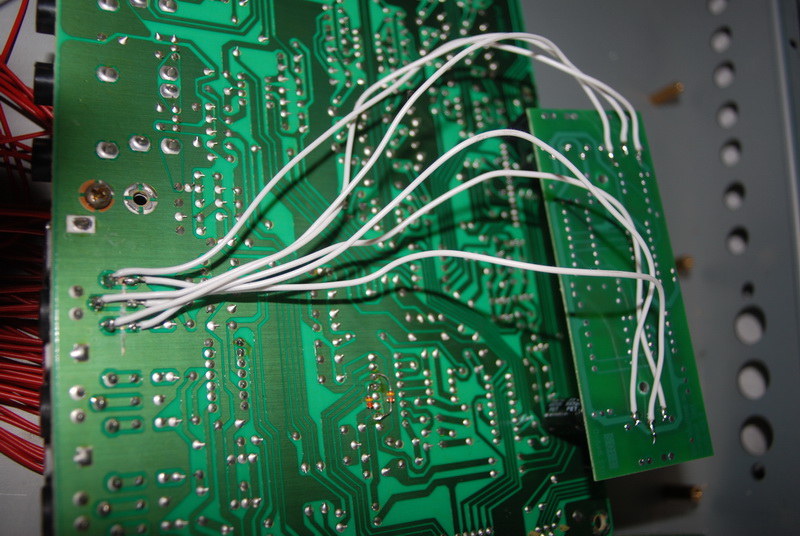

Les repiquages MIDI, les 3 fils tout à gauche reprennent le signal de l'entrée MIDI du JD-800 pour l'envoyer vers l'entrée 2 du MIDI MERGER, les 3 fils juste à droite reprennent la sortie du MIDI MERGER qui est réinjectée dans le JD-800

Vous pouvez voir la carte électronique du MIDI MERGER à droite de la photo

  • Sur l’autre entrée MIDI du MERGER, je récupère le signal MIDI de la carte électronique du M-AUDIO, ce sont les 3 fils blancs qui partent vers la gauche,
  • Au niveau des entrées MIDI du MERGER, il faut bien veiller à faire en sorte que sur la première entrée, la prise MIDI puisse fournir le 5V necessaire au bon fonctionnement du MERGER (faire attention car ce ne sont pas toutes les interfaces MIDI qui sont capables de générer cette alimentation, vous trouvez une liste sur le site du fabriquant du MERGER MIDI (http://www.midisolutions.com/faqs.htm#Power, liste je pense non-exhaustive)
  • Dans le cas de mon montage, c’est la carte électronique du clavier MIDI M-AUDIO qui fournit les 5 V, donc pas besoin de le repiquer sur le JD-800, si vraiment vous montez un clavier MIDI qui ne fournit pas ce fameux 5V, vous pourrez très facilement repiquer sur le JD-800, il est dispo à plein d’endroits sur toutes les cartes électroniques du JD-800…

J'ai recouvert le chassis du JD-800 par une couche de scotch pour isoler et évider tout contact entre les cartes et la masse. Vous pouvez remarquer que les cartes ne sont pas fixées mais elles ne bougent pas.

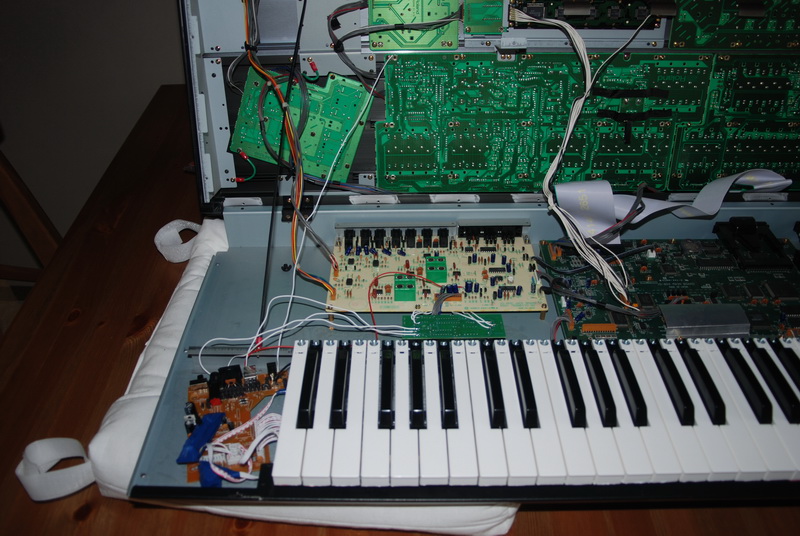

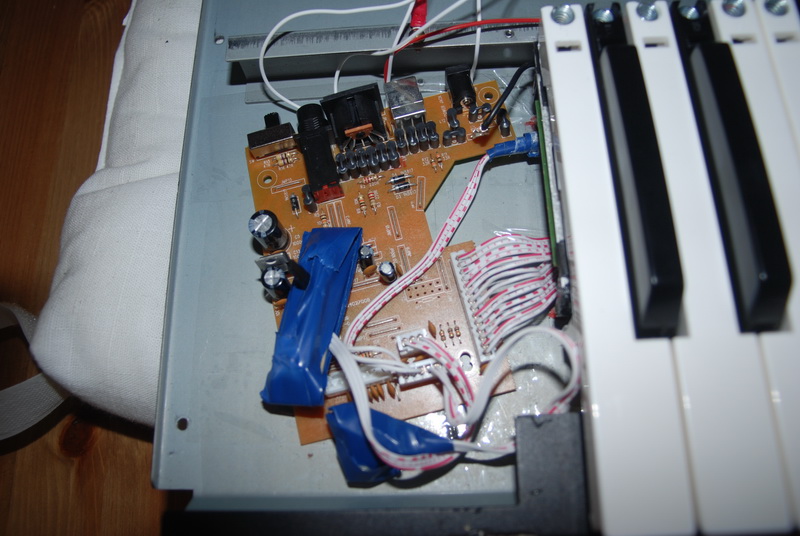

Vue d'ensemble :

  1. Problématiques rencontrées :

Les molettes de PitchBend, Modulation ont du être laissée branchées de même que le fader Volume, je les ai entourées de scotch pour les isoler de toute masse, et bien sur après les avoir calibrées correctement (Volume à 100, Modulation à 0, PitchBend réglé à 0, réglés grâce au couteau suisse MIDI nommée MIDIOX (http://www.midiox.com/)), j’aurais préféré les débrancher de la carte électronique du clavier M-AUDIO mais si je faisais ça, des messages MIDI sortaient de façon aléatoire, bizarre, donc finalement je les ai laissée branchées, de toutes façons pas de souci de place dans le JD-800…

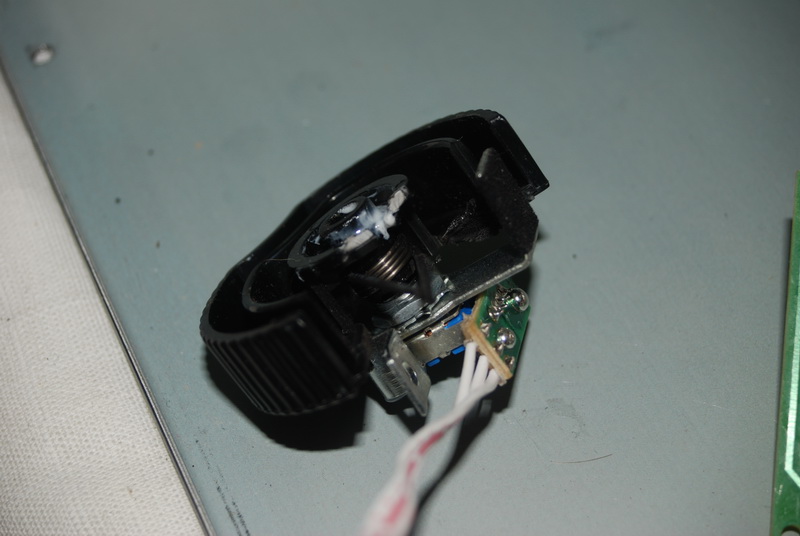

Pour que cela prenne moins de place, j'ai du couper la mécaniques des molettes car tout était bien collé, donc j'ai remis a contribution la scie DREMEL pour désolidariser le tout, car initialement ça ressemblait à ça :

Adaptations mécaniques : je pensais que cela serait plus facile, grâce à l’excellent tuto que VETJC a fait, mais j’ai l’impression que c’est bien plus compliqué que l’adaptation du clavier FAME, touches à découper et modification quasi similaire que le FAME, c'est-à-dire qu’il faut surélever le clavier par rapport au châssis.

Perte de l'aftertouch, a moins de mettre plus cher dans un clavier MIDI équipé de l'aftertouch..

-------------------------------------------------------------------------------------------------------------------

Prix de la modification : 217 Euros TTC, frais de port inclus (commandé chez Thomann)

Merci de m'avoir lu et bon courage pour votre modification !!!

  • FredRx.Daniel 441 posts au compteur
    FredRx.Daniel
    Posteur AFfamé
    Posté le 18/03/2013 à 11:00:46
    Plutôt que de couper les touches à la Dremel, ce n'est pas possible d'incliner vers le bas ou de supprimer cette partie du châssis située sous les touches?
