Tutoriel : Réparer un clavier de JD-800

Par calande le 23/03/2013 - (Confirmé)

Un des principaux problèmes du Roland JD-800 est que le clavier s'abîme avec le temps car les marteaux des touches sont collés avec une résine qui coule sur le clavier (nappe à contacts, coussin, fond). Si vous n'avez pas encore nettoyé cette résine, munissez-vous du manuel de maintenance (service notes) pour démonter le JD-800. Rangez bien les vis de manière logique pour ne pas les mélanger, voire les perdre. Prenez des photos de la résine et faîtes-en part à Roland Central Europe. Certains utilisateurs ont réussi à obtenir un échange standard du clavier.



Si vous êtes amené à réparer vous-même le clavier, nettoyez la résine s'il y en a. Vous pouvez retirer les touches une à une, gentiment, sans insister. Aidez-vous du manuel de maintenance pour savoir comment on démonte les touches. Vous pouvez mettre les touches à tremper dans un seau d'eau chaude avec de la lessive sans aucun problème. Mélangez de temps en temps. Au bout de 2 jours, rincez-les abondamment, elles n'auront plus de résine et seront propres. Séchez-les bien. Vos touches ne seront plus collantes quand vous jouerez.



La nappe verte qui s'étend sous les touches est la contact board assy, une nappe avec toute une série de contacts au graphite. Pour chaque touche vous avez deux contacts qui servent pour calculer la vélocité: Deux boutons poussoirs en caoutchouc à hauteurs différentes viennent frapper les contacts de la nappe. Plus l'intervalle de temps entre les deux fermetures de contacts est court, et plus la vélocité est élevée. Bien vu  wink

Des nappes à contact:



Si de la résine est collée sur cette nappe, la nettoyer délicatement avec un substitut d'acétone (surtout pas de l'acétone), que l'on trouve chez Castorama par exemple. Ça sert à retirer ce type de corps visqueux et épais sur un matériau plastique sans l'abîmer, mais surtout ne pas toucher aux contacts au graphite qui sont délicats.



Si le contact ne se fait pas quand vous frappez les touches, vous pouvez soit:

  • Nettoyer les contacts au graphite de la nappe verte, délicatement, avec une gomme bleue, ou une gomme rose, ou blanche, comme celle au bout d'un crayon à papier. Ceci afin d'enlever des impuretés empêchant le contact de se faire. N'enlevez surtout pas le graphite, celui-ci est conducteur et est nécessaire.
  • Regraphiter les poussoirs en caoutchouc. Pour cela, achetez une bombe aérossol graphite Kontact Chemie Graphit 33, que l'on trouve dans les magasins d'électronique ou sur Internet. Vaporisez une dose de graphite liquide dans une petite cuillère, et à l'aide d'un coton-tige, regraphitez les poussoirs en caoutchouc. Attendez que ça sèche puis remettez plusieurs couches. À la fin, applatissez la surface de graphite du poussoir en caoutchouc en le ponçant très légèrement.

Un bloc de poussoirs en caoutchouc gris:





Peut-être que le regraphitage n'est pas nécessaire. À vous d'essayer sans, pour voir. Remettez les poussoirs en caoutchouc en place à l'aide d'un trombone déplié  wink

Si malgré ces tentatives, vous ne réussissez toujours pas à faire fonctionner toutes les touches de votre JD-800, vous pouvez changer:

  • Les poussoirs contact en caoutchouc, en les commandant auprès de votre distributeur local Roland (Roland Europe ne vend pas de pièces détachées aux particuliers mais passe par son réseau de distribution). Vous allez devoir commander:
    4×Contact rubbers 12pw (new type), part number 22185236A0, prix total: €12
    1×Contact rubber 13pw (new type), part number 22185237A0, prix: €3,50
  • La nappe verte contact board assy. L'ancien modèle ne se fait plus, et ne vous fiez pas aux codes articles du manuel de maintenance, ce sont des anciens codes articles. La nouvelle nappe à contact est la contact board assy, part number 22935230, au prix de €39.

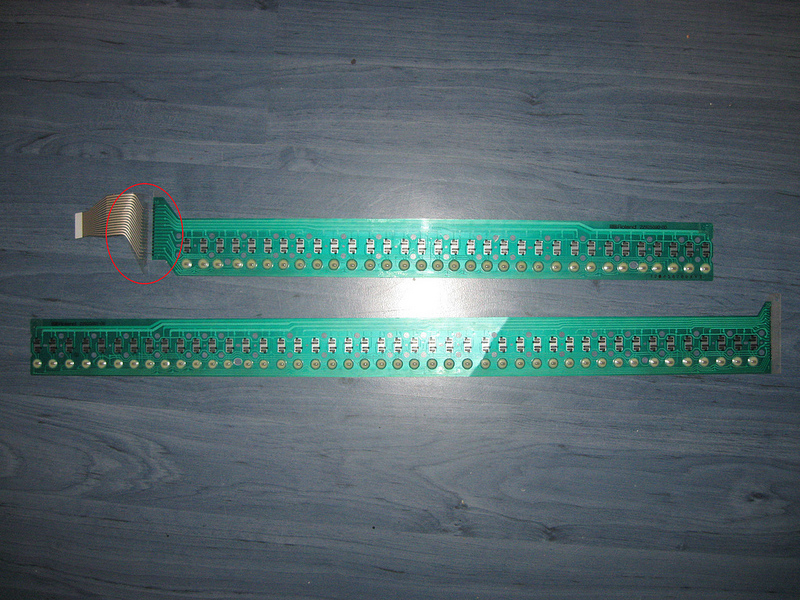

Les différences entre l'ancienne nappe et la nouvelle sont :

  1. les deux connecteurs sont inversés
  2. la nouvelle nappe est monobloc alors que l'ancienne est en deux portions soudées en assemblant et en chauffant les deux longueurs de plastique en usine

Sachez que si la soudure de l'ancienne nappe est défectueuse, il n'y a pas de réparation fiable, uniquement du bricolage hasardeux. Si vous décidez de changer la nappe verte, comme on a vu précédemment que les deux contacts sont inversés, il faut changer aussi le petit circuit imprimé vert, connector board assy, situé sous le clavier, qui relie la nappe à la carte mère du synthé. Le nouveau modèle de circuit imprimé est le connector board assy, part number 00784978, et qui coûte €15. Ce nouveau modèle a les connecteurs intervertis pour tomber en face de ceux de la nouvelle nappe verte.

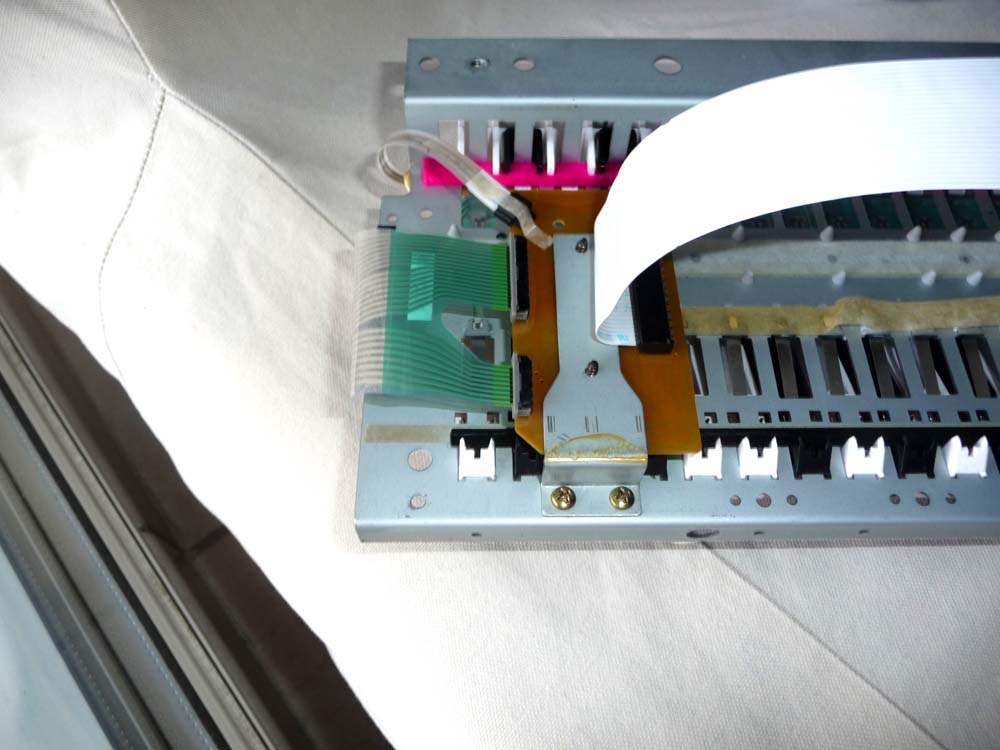

Le circuit imprimé:




Vous pouvez toutefois utiliser l'ancien connector board (circuit imprimé) avec le nouveau contact board (nappe verte), mais il faut désouder et resouder deux connecteurs pour les rendre compatibles l'un avec l'autre.

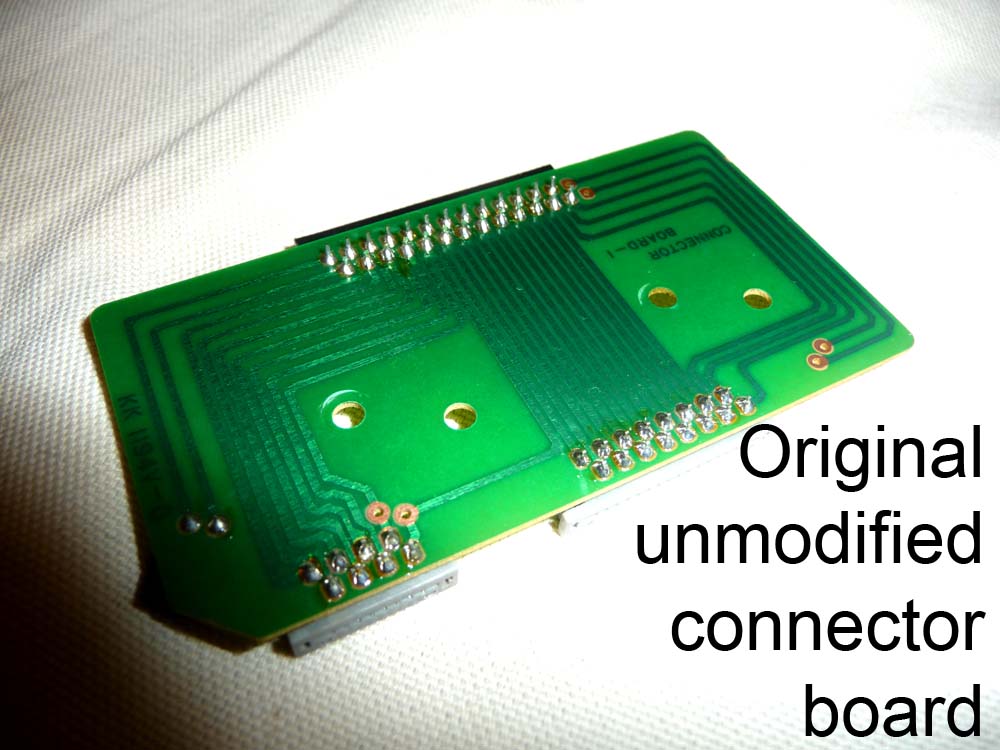

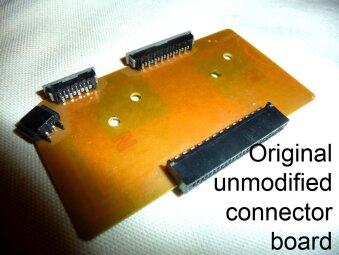

Voici le circuit imprimé original:

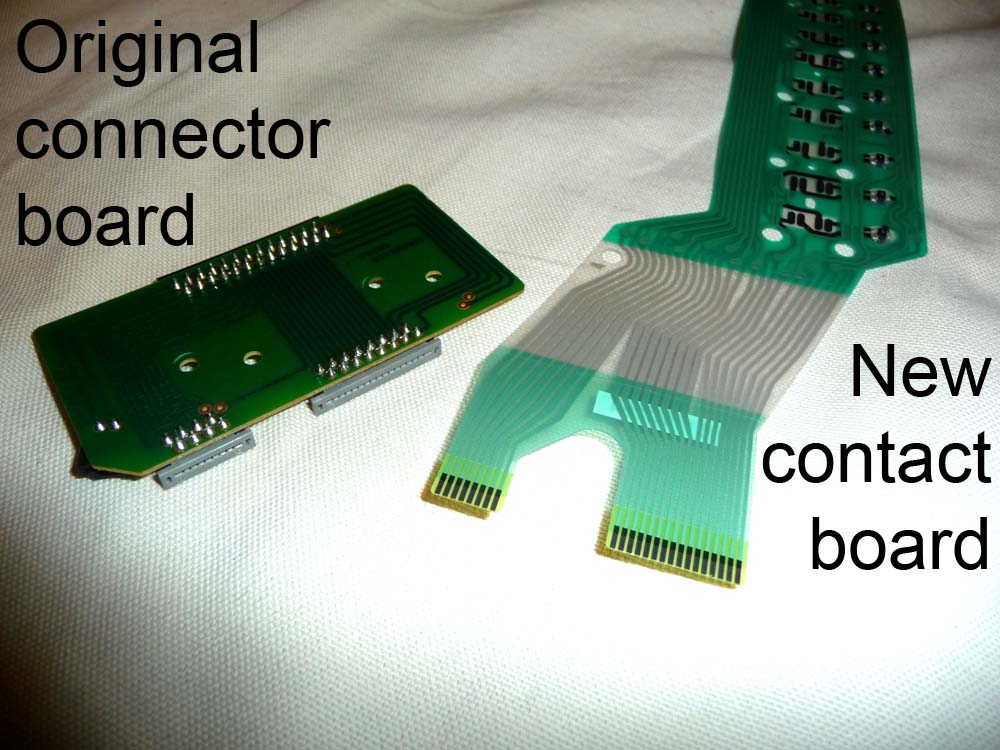

Les connecteurs sont inversés entre l'ancien circuit imprimé et la nouvelle nappe verte:





Pour rendre l'ancien circuit imprimé compatible avec la nouvelle nappe, voici les 2 modifications requises :

  • Désouder le petit connecteur noir de l'aftertouch (2 pinoches), et le resouder sur la même face du circuit imprimé (marron), mais à l'opposé, sur les deux trous inutilisés.

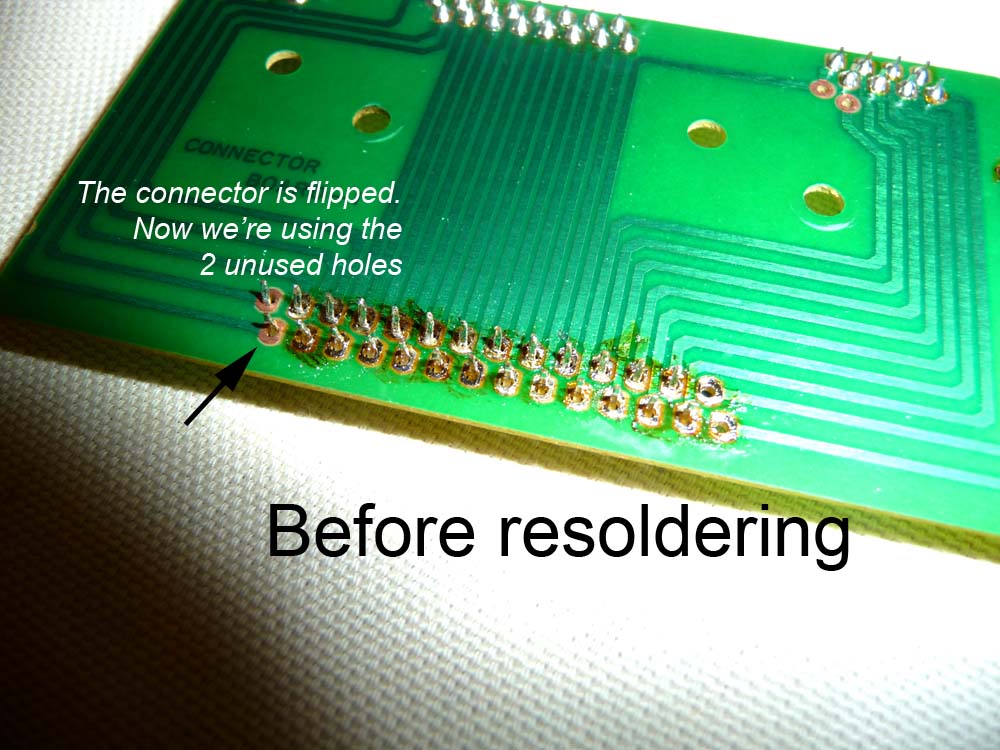

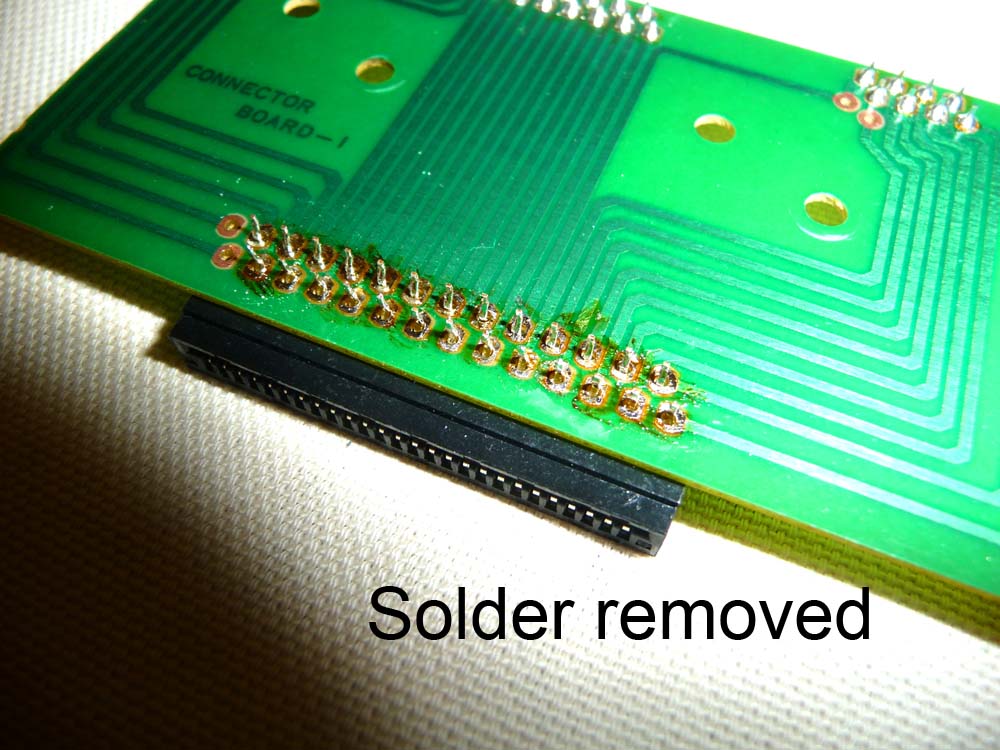

  • Désouder le grand connecteur noir utilisé par la nappe blanche, le retourner à 180° et le décaler afin d'utiliser les deux trous inutilisés (et de laisser disponibles 2 trous précédemment utilisés)

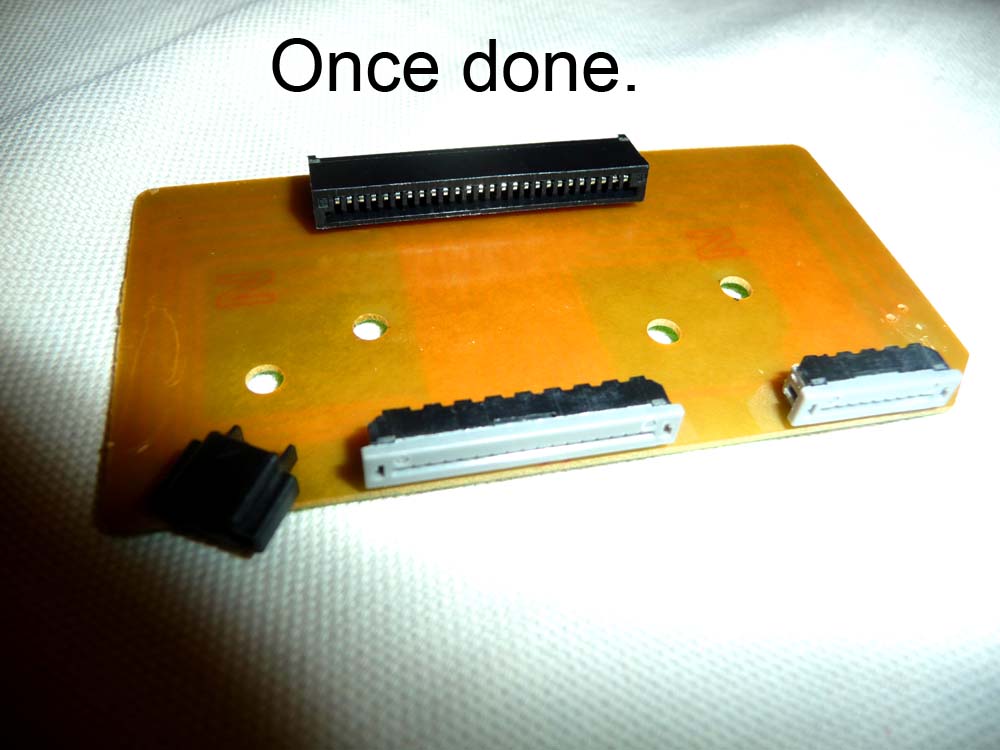

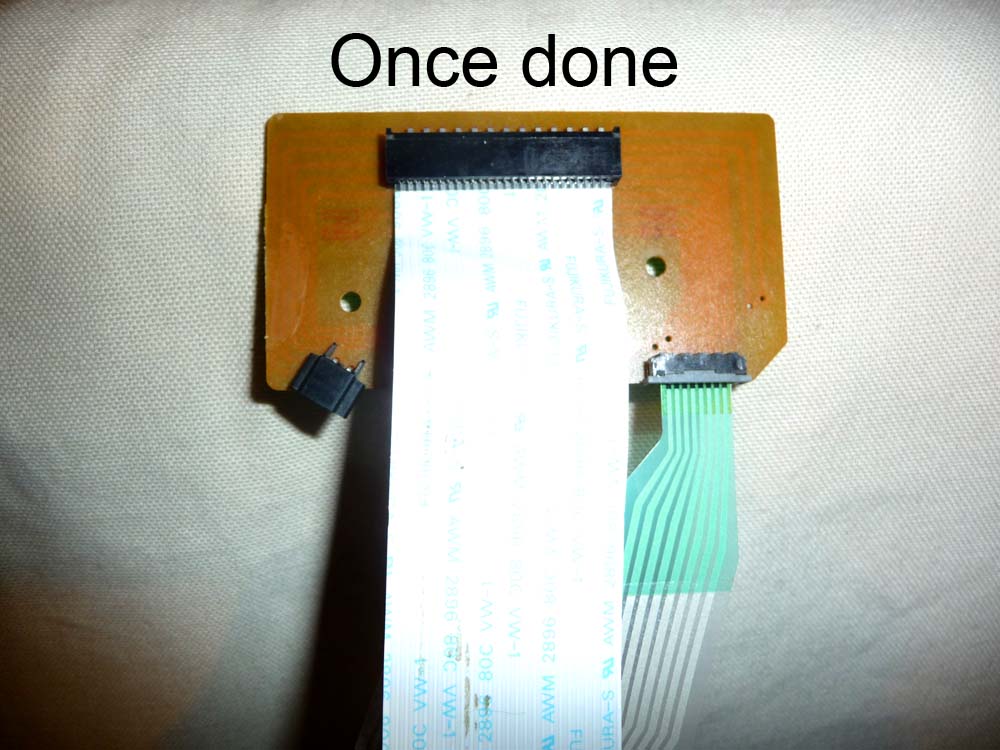

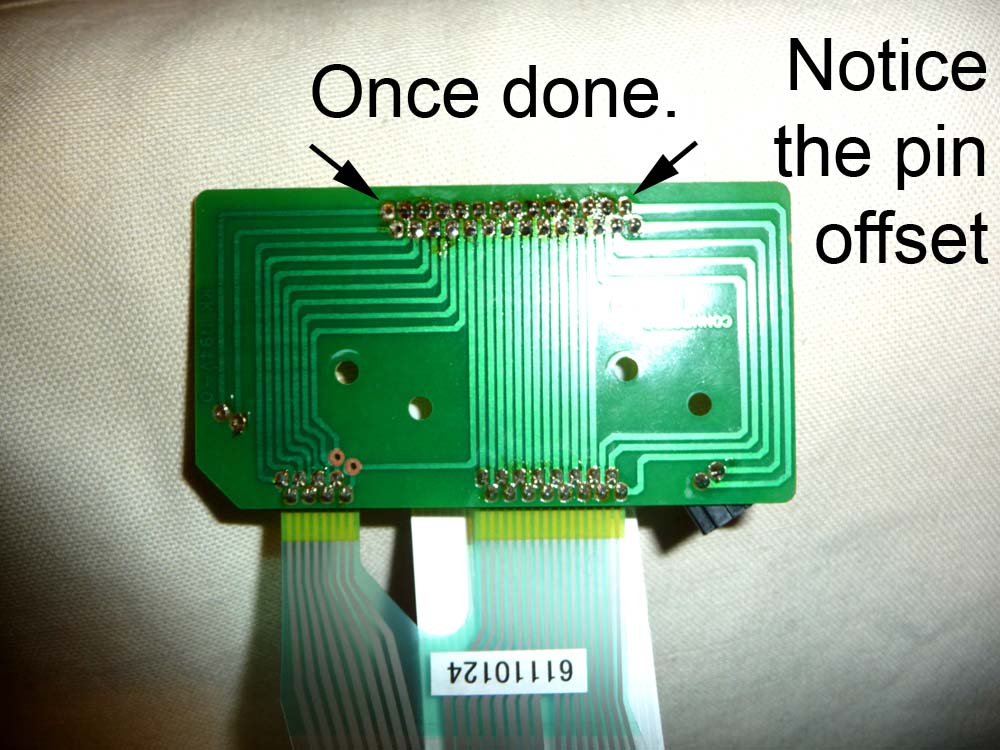

Ainsi, le circuit est le même que l'original. Voici comment le circuit imprimé est modifié :

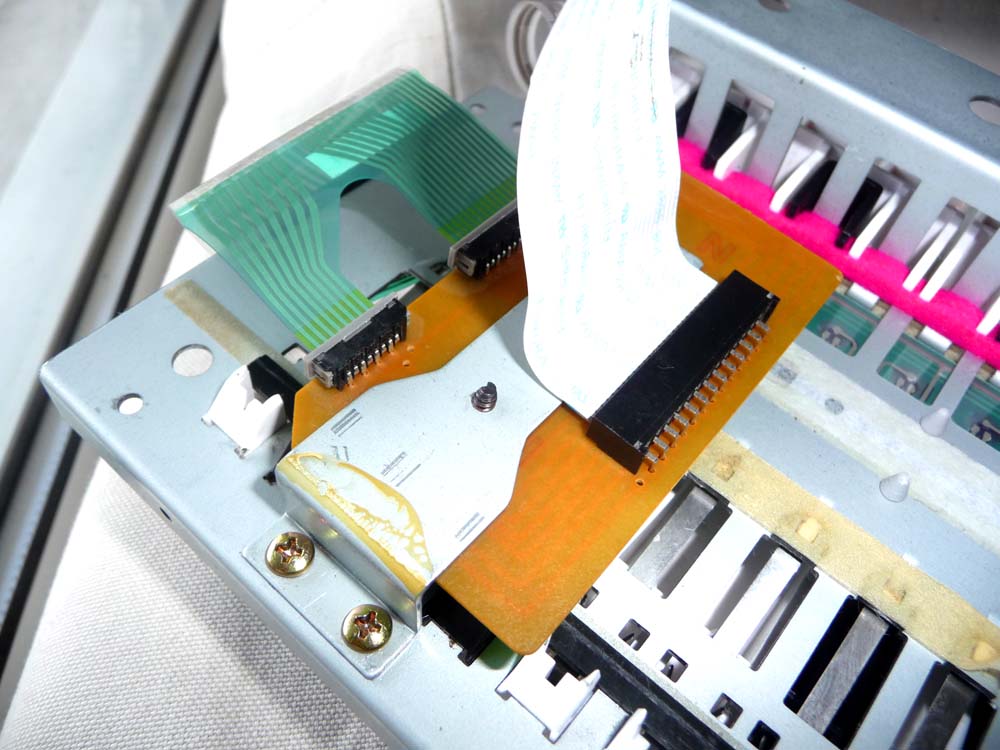

Il va donc falloir retourner le circuit imprimé au moment de le monter, c'est-à-dire mettre la face verte cachée vers le clavier, et la face marron vers l'extérieur, visible:

Rebrancher la nappe blanche avec la ligne bleue vers le circuit imprimé, donc invisible:

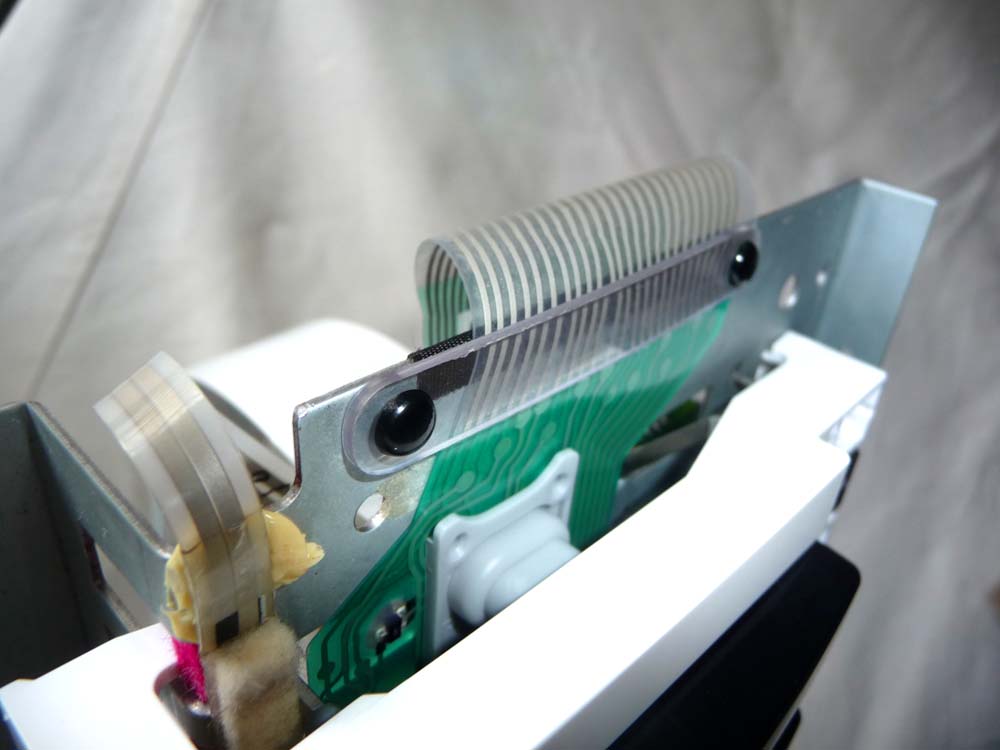

Fixer la nappe verte avec la presse en plastique. Vous voyez que la nouvelle nappe verte est en un seul bloc et n'a pas de soudure plastique-plastique:

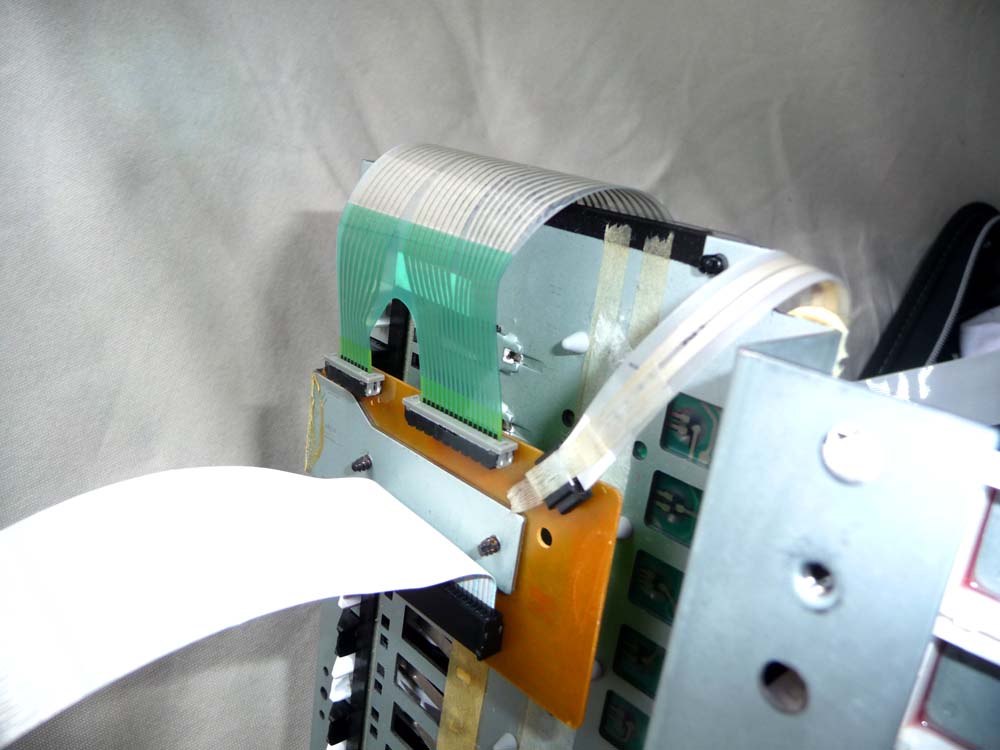

Voyez comment maintenant les connecteurs tombent bien en face de ceux de la nouvelle nappe et de l'aftertouch (le petit ruban à deux contacts) :

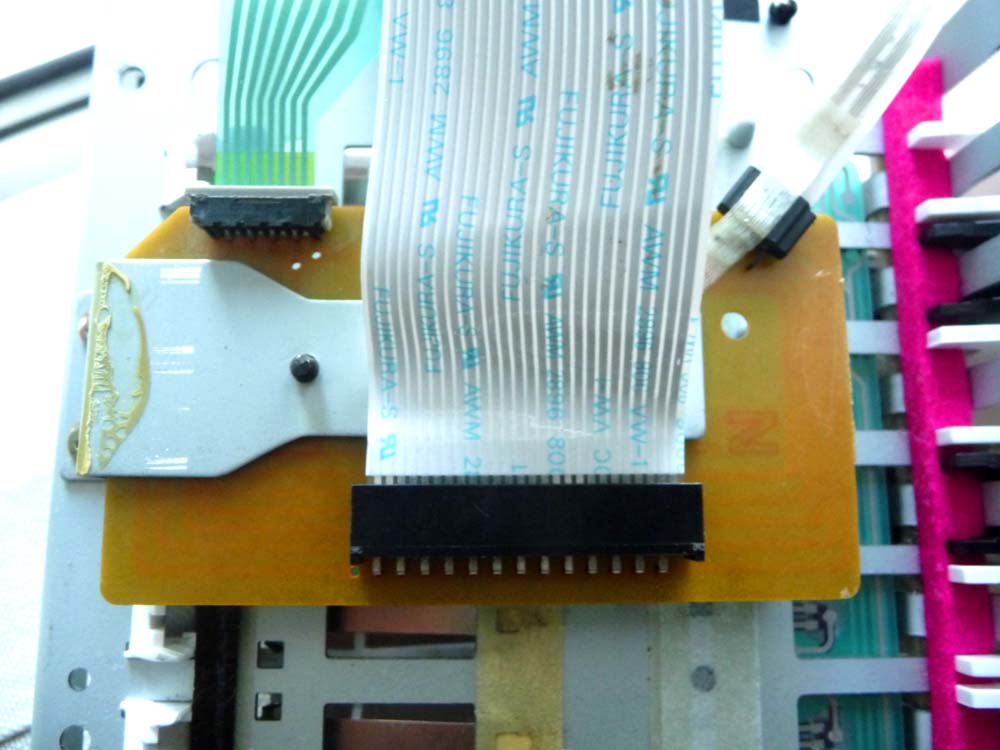

N'oubliez pas de rebrancher l'aftertouch, et vérifiez que la nappe blanche est branchée dans le bon sens, avec le trait bleu face au circuit imprimé, donc invisible:

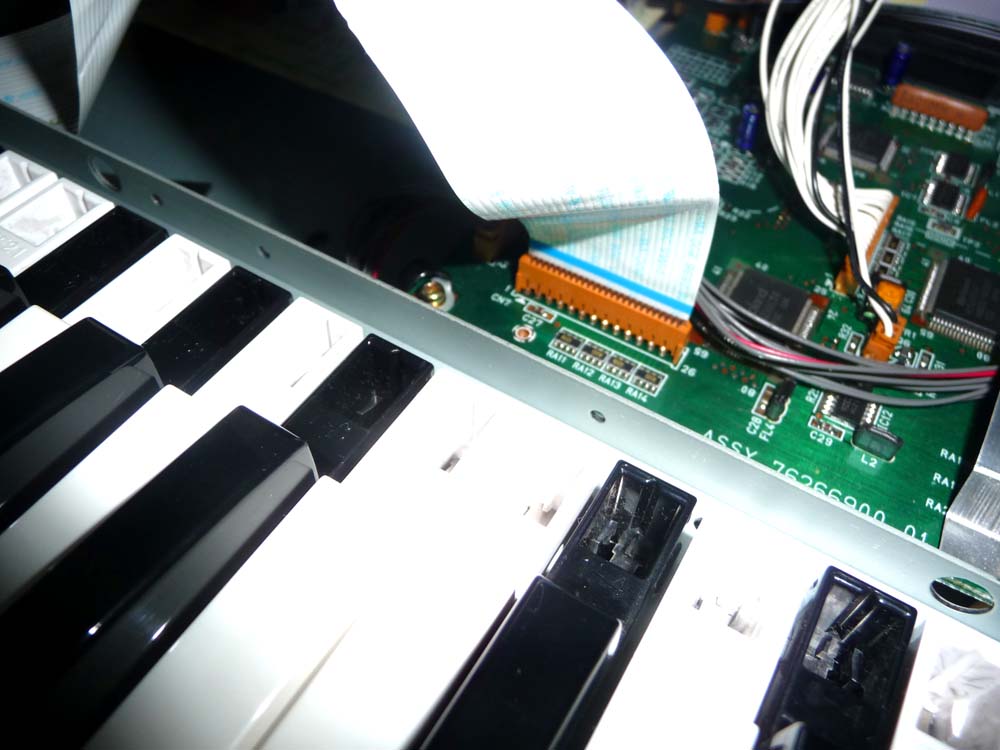

Et pour terminer, branchez la nappe blanche à la carte mère du synthé avec le trait bleu face au clavier:



Avant de refermer le synthé, vérifiez quand même que le clavier fonctionne comme prévu. Vous avez donc un clavier refait à neuf, à moindre frais, en utilisant des pièces d'origine. Vous n'avez plus qu'à profiter à nouveau de votre JD  wink
