Sujet de la discussion canal tube hs mais transistor ok
Bonjour à tous, voilà j'ai un souci avec ma tête Hartke ha3500, le canal tube ne fonctionne pas. J'ai ouvert, nettoyé, tout observé à la loupe, changé la lampe, et ce canal ne sort toujours rien. En revanche le canal transistor fonctionne parfaitement. J'ai trouvé le schéma, mais quelqu'un saurait-il m'aiguiller quant à quelques tests rapides afin d'identifier le problème? Merci beaucoup à tous
C.
Afficher le sujet de la discussion
26
1° Les représentations différentes des condensateurs sur le schéma.
- Il y a les condensateurs polarisés (+ sur le symbole) ; ceux d'un gros volume, dits « chimique », et de grosse capacité, exemple C408 et 409 de 2200 μF.
- Et les non polarisés ; petite capacité C410 = 0,1 μF, dits « céramique », généralement des petites pastilles marron clair.
Il en existe d’autres types mais, sur les photos, on ne voit que ces deux-là.

2° « Entre C409 et C410 il y a une petite capacité (voir photo ci-après) »
Le céramique qu’on voit sur la photo est C410, je pense. C’est ce qui est inscrit sur le circuit imprimé, sa forme et sa taille sont compatibles avec les caractéristiques du schéma ; non polarisé 0,1 μF

3° Diodes.
D411 semble coupée, effectivement. Si tu peux dessouder proprement (avec une tresse ou une pompe à dessouder) teste là « en l’air ». Et alors, dans la foulée, fais de même pour les trois autres. Comme ça tu seras sûr.

4° changer C408 ?
À mon avis, non. Un condensateur hs, ça peut générer des parasites, buzz etc, des auto-oscillations ou autres. Mais, à priori, pas de grosses chutes de tension comme on voit là.
27
Salut les gars,

Je suis l'heureux possesseur d'un HA3500 depuis environ 30 ans et à ce jour, jamais eu le moindre problème.
Je vous écris juste pour vous dire à quel point je suis rassuré de voir que vous êtes encore à fond dedans, ça fait vraiment plaisir.
Le jour où ma tête foire, je vous contacterai sans la moindre hésitation.
Vous êtes juste incroyables!
Merci les gars,
Sacha
28
Je confirme qu’ils sont exceptionnels !
Ok, je vais commander 4 diodes. Genre sur Conrad? Oui, j’ai de la tresse, une pompe…j’avais déjà bricolé un ampli hifi…
Feupied je pensais également qu’entre 409 et 408 c’était C410, le condensateur céramique marron clair.
Ce qui veut dire qu’à sa droite serait C408. Mais regarde sur cette photo on voit à côté du secondaire un autre C408…et là on peut bien lire c’est pas caché par un pâté de colle.
Possible d’avoir 2 C408 ?6752173.jpeg
29
Pour connaître la valeur des diodes, il faut dessouder et lire dessus ou il est possible de connaître leur valeur autrement ?
30
Citation de zapfool :
Le jour où ma tête foire, je vous contacterai sans la moindre hésitation.

C’est l’intérêt de ces « vieux » matériels, en principe plus facile à réparer ou à « customiser » que les matériels récents.

Citation de jackycrevette :
Pour connaître la valeur des diodes, il faut dessouder et lire dessus ou il est possible de connaître leur valeur autrement ?

La ref des diodes, sur le schéma, 1N4006.
Conrad ou banzaimusic ou autre, avec ce genre de produit à 10 cts pièce c’est la livraison qui coûte cher.

Les condensateurs : Sur la photo, je ne vois pas où est 408, il est nécessairement identique à 409 car ils ont la même valeur.
Il est unique, ça ne se fait pas de donner la même ref à deux composants différents.
A coté du céramique 410, il y a le C409, mais de l’autre côté je ne pense pas que ça puisse être le C408, à cause de sa taille, il est certainement plus proche des diodes.

Le schéma, je te l’ai envoyé par la messagerie d’AF.
31
Je commande ça !
32
https://www.e44.com

"The music business is a cruel and shallow money trench, a long plastic hallway where thieves and pimps run free, and good men die like dogs..............

There's also a negative side."

33
Merci pour e44, bien moins cher en fdp.👍
34
Salut j’ai une petite question : j’ai reçu mes diodes mais ce sont des 1N4002
Est-ce que je peux les monter ou alors il faut absolument des 4006?
35

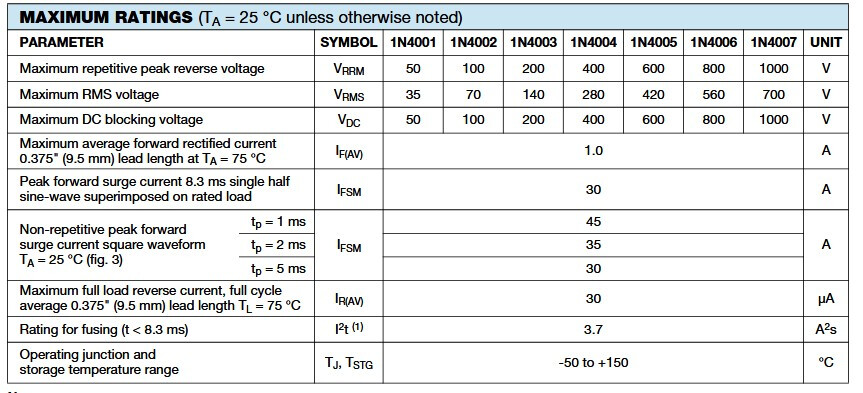

La différence c’est la tension inverse. Là c’est 100V au lieu de 800V, alors que tu as en principe 12V, je pense que tu peux y aller.
36
C'est bien ce que je disais
Si on atteint les 100v à cet endroit tout pète!
Merci !
Mais d’un autre côté ça a déjà pété…🤔
37
Salut à tous, par ces quelques mots, je tenais à vous remercier, spécialement Feupied et Veluxdeluxe. Leur aide, leur patience, leur passion m’ont été d’un grand secours pour venir à bout du diagnostic et de la réparation de cet ampli. L’ayant récemment acquis pour la modique somme de 280 €, accompagné de son cab 4x10, je n’avais pas remarqué que le canal tube ne fonctionnait pas lors de l’achat. Je tenais donc à le réparer par mes propres moyens, un spécialiste m’aurait coûté le prix de l’ampli. L’électronique à ce niveau est compliqué, mais pas impossible à réaliser, avec un peu de patience, même en étant comme moi complètement béotien en la matière. Au-delà de l’économie réalisée, (coût de la réparation 0,10 €) j’avoue avoir ressenti une grande fierté lorsque la 12AX7 s’est comme un petit feu rallumée, même si j’ai failli capituler si près du but lorsque je n’arrivais pas à dessouder la diode suspecte.
Encore un grand merci à vous.
Claude (Jacky), bassiste dans un groupe de rock alternatif, la quarantaine bien tapée.
38
Bravo à toi, pour avoir mené à bien l’opération.
39
Super bonne nouvelle ! Bravo Claude , profites bien !
