Bonjour à toutes et tous.
Voilà,je viens d'acheter cet ampli ainsi que son HP et je cherche à savoir quelles sont les lampes.
J'ai repéré deux el 34 mais à côté d'elles il y a une lampe que je ne connais pas du tout,elle a un plot central qui est cassé et quatre broches. De l'autre côté des el 34 trois petites lampes,deux je pense à des 12 ax 7 mais la troisième est entourée d'un cache métallique avec un fil branché dessus et la dernière pareil mais on peut encore lire EC ...
Voilà si quelqu'un peut m'aider,je vous en serait très reconnaissant.
Aussi,il y a une prise pour un foot Switch mais le jack est plus petit qu'un 6,35. Je ne sais pas où trouver cela,...
Merci pour votre aide

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

76 Posté le 15/02/2024 à 23:07:32

Alors désolé mais le circuit est d'après ce que j'ai vu et je me suis appliqué du mieux que j'ai pu
Bien comme ça.
Je reverrifirais demainmais j'ai bien fais attention à tout ce que tu m'as dit. C'est à quel niveau que ça te parrais incohérent ?

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

77 Posté le 15/02/2024 à 23:10:11

Après je comprends très bien si tu veux arrêter.j'ai essayé de faire du mieux que je pouvais en suivant tes indications.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

78 Posté le 16/02/2024 à 10:09:29

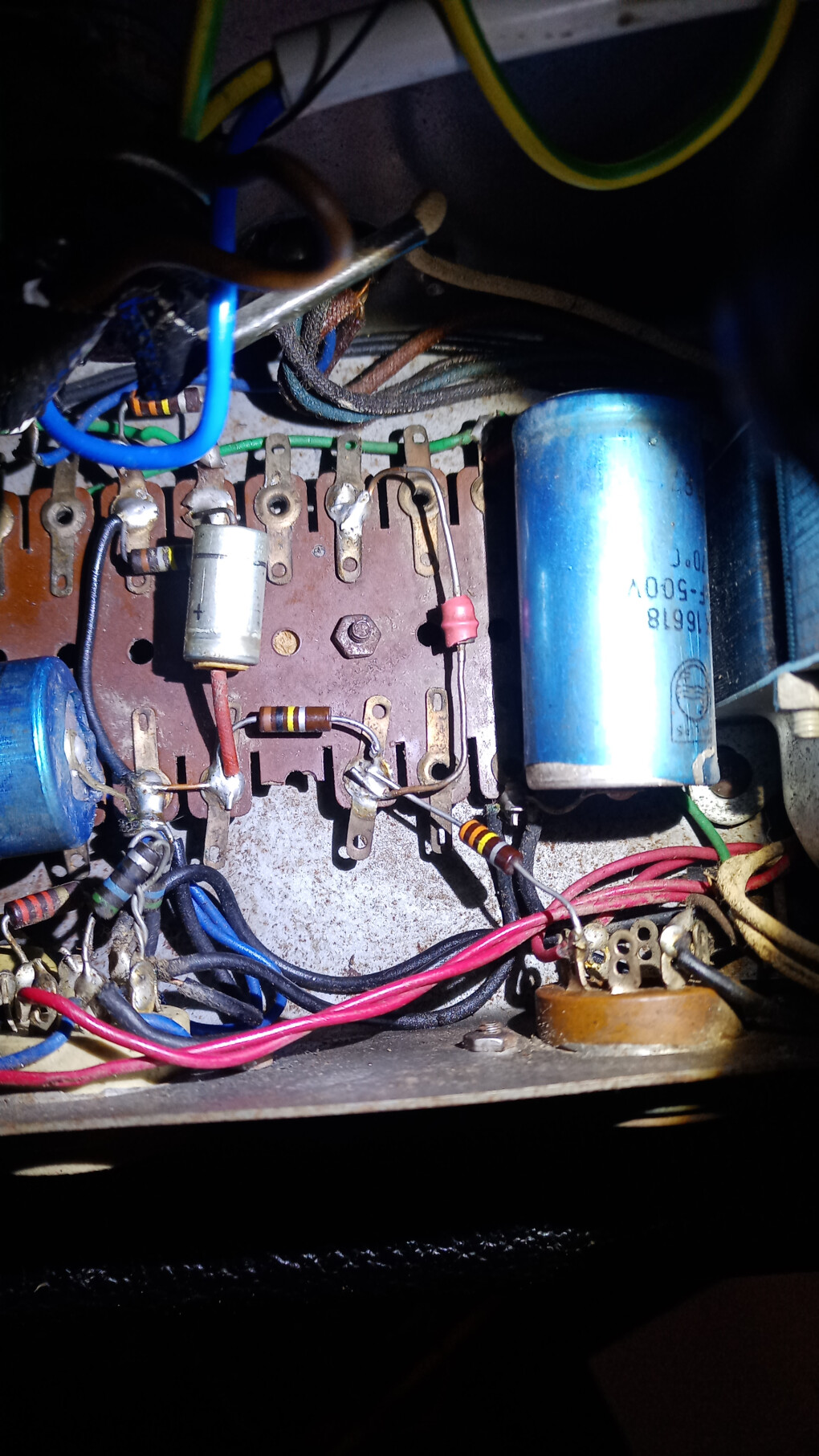

Si tu as bien identifié les bonnes pattes des EL34, ce que je crois, le circuit de bias tel que construit dans l'ampli n'est pas relié aux bonnes pattes des lampes comme premières observations.
Il a été bricolé par un amateur . Amateur dans le sens qui ne s'y connais pas du tout .
Ce n'est pas étonnant avec la lecture de 116 mA

Et je passe sur les nombreux autres vérifications a effectuer ( problèmes a venir) que pourrait avoir cet amplificateur.

Il y a trop de travail a faire sur cet ampli pour que ce soit possible ici.
Il faut le porter chez un technicien compétent.
Il y a un sujet dans ce forum qui mentionne des techniciens par région.

Tu as payé combien pour cet ampli ?
Je tes souhaite bonne chance

0

[ Dernière édition du message le 16/02/2024 à 10:10:32 ]

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

79 Posté le 16/02/2024 à 10:55:17

Bon,je viens de tout vérifier et effectivement je me suis trompé.il faut dire que hier j'étais très perturbé par de mauvaises nouvelles...
Rien ne va à la patte 1 de la El 34 mais à la 8.
J'ai complété le schéma.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

80 Posté le 16/02/2024 à 10:58:18

Sinon pour répondre à ta question,j'ai acheté cet ampli 170 euros avec son HP.
Il y a un technicien à 50 km de chez moi,le problème c'est que ça va me coûter à peu près le prix de l'ampli
et ça n'en vaut pas la peine.
J'ai passé un coup de nettoyant contact et ça a meilleur allure.

0

[ Dernière édition du message le 16/02/2024 à 11:09:48 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

81 Posté le 16/02/2024 à 11:05:09

Ce n'est pas le prix que ça va te coûter versus ce que tu as payé qui compte, mais la valeur et la sonorité de l'ampli une fois réparé.
Mais il faut être assuré de la compétence du technicien

L'ampli, en l'état présent, te fais perdre tes 170 euros.
Même si tu trouvais le son très bon, à l'usage dans cet état, il va s'endommager gravement à court terme.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

82 Posté le 16/02/2024 à 11:25:24

Tu as raison,je peux attendre et mettre de l'argent de côté pour le faire réparer,mais ce qui me plaisait c'était l'idée de le réparer avec l'aide de quelqu'un, ça m'obligeait à comprendre,travailler dessus,c'était une aventure.
Par contre je comprends tout à fait que tu as autre chose à faire et je te remercie bien pour le temps que tu as passé.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

83 Posté le 16/02/2024 à 11:43:28

Le problème et que ces travaux sont beaucoup trop complexes.

Et ce n'est pas qu'une réparation d'un ampli qui est bien construit et qui a déjà bien fonctionné. Non pas du tout.
Il faut tout refaire le circuit et ensuite réparer/ ajuster le bias .
Et quoi d'autres que tu n'as pas vue qui doit être réparer pour une durée de vie raisonnable ?

0

j3p

5

Nouvel·le AFfilié·e

Membre depuis 10 ans

84 Posté le 16/02/2024 à 11:45:09

Ce qui serait bien de faire je pense, c'est de préciser marque et modèle de l'ampli en demandant (ici et dans les autres forums de tech de sono) si quelqu'un n'aurait pas le schéma d'origine constructeur.
ça permettrait de voir, en comparant avec l'état actuel de la bête si elle a été bidouillée ou pas.

Si pas possible de trouver ce schéma exact, il est sans doute possible d'en trouver d'autres très approchant. Les amplis avec EL34 sont pour beaucoup fort ressemblants les uns des autres... (l'étage de puissance surtout, ce qui finalement est la seule chose qui importe vraiment dans le cas présent) :clin:

2

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

85 Posté le 16/02/2024 à 11:55:45

Alors j3p
Il s'agit d'un Corland 50 Wilde.
J'ai cherché partout et on ne trouve pratiquement rien sur cette marque et encore moins sur ce modèle.
J'avais par le passé un petit 15 w transistors de la marque que j'aimais bien,c'est la raison pour laquelle j'ai acheté celui ci.
Eh oui,pour finir ça aurait été super de trouver le schéma...

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

86 Posté le 16/02/2024 à 11:58:19

Le schématique n'existe pas et n'importe quel technicien compétent n'aura aucune difficulté a réparer cet ampli sans avoir besoin de son schématique.

0

[ Dernière édition du message le 16/02/2024 à 12:01:32 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

87 Posté le 16/02/2024 à 12:01:15

lapiculteur, ça fait 6 jours que nous travaillons sur cet ampli et sur la partie la plus simple des travaux a faire, le schématique, on y est pas encore arrivé.

Je n'ose pas imaginer la suite.

Irréparable a distance

1

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

88 Posté le 16/02/2024 à 13:34:39

Citation de j3p :

Les amplis avec EL34 sont pour beaucoup fort ressemblants les uns des autres... (l'étage de puissance surtout, ce qui finalement est la seule chose qui importe vraiment dans le cas présent)

Le type de lampe de puissance n'a aucune importance dans la recherche d'un schématique ou en ce qui concerne la réparation dont il est question.
Des amplis ,qu'ils aient des 6V6, 6L6 ou EL34 ont autant de chance de se ressembler que d'être différents.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

89 Posté le 16/02/2024 à 14:11:16

Après Latole,si tu veux on peut le faire à ton rythme,moi c'est à ton bon vouloir,je peux le laisser ouvert,j'ai d'autres amplis et si c'est pour toi à temps perdu même étalé sur un an, pourquoi pas.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

90 Posté le 16/02/2024 à 14:58:52

sinon, j'ai une dernière question .
comment savoir sur des vieux amplis tel que celui ci en combien d'Ohms est la sortie hp vu que ce n'est pas écrit ?
