aide demandée Besoin d'aide pour lampes...
- 89 réponses
- 3 participants
- 2 122 vues
- 4 followers
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
10 Février 2024 à 16:17Besoin d'aide pour lampes...
#1
Bonjour à toutes et tous.

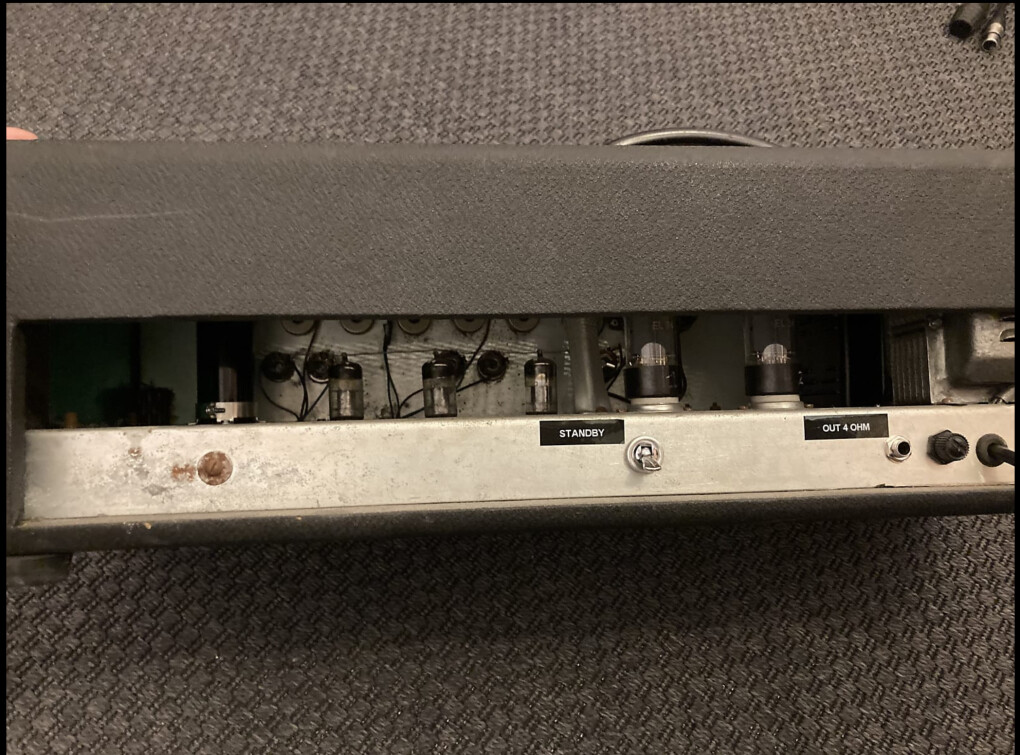

Voilà,je viens d'acheter cet ampli ainsi que son HP et je cherche à savoir quelles sont les lampes.
J'ai repéré deux el 34 mais à côté d'elles il y a une lampe que je ne connais pas du tout,elle a un plot central qui est cassé et quatre broches. De l'autre côté des el 34 trois petites lampes,deux je pense à des 12 ax 7 mais la troisième est entourée d'un cache métallique avec un fil branché dessus et la dernière pareil mais on peut encore lire EC ...
Voilà si quelqu'un peut m'aider,je vous en serait très reconnaissant.
Aussi,il y a une prise pour un foot Switch mais le jack est plus petit qu'un 6,35. Je ne sais pas où trouver cela,...
Merci pour votre aide
Voilà,je viens d'acheter cet ampli ainsi que son HP et je cherche à savoir quelles sont les lampes.
J'ai repéré deux el 34 mais à côté d'elles il y a une lampe que je ne connais pas du tout,elle a un plot central qui est cassé et quatre broches. De l'autre côté des el 34 trois petites lampes,deux je pense à des 12 ax 7 mais la troisième est entourée d'un cache métallique avec un fil branché dessus et la dernière pareil mais on peut encore lire EC ...
Voilà si quelqu'un peut m'aider,je vous en serait très reconnaissant.
Aussi,il y a une prise pour un foot Switch mais le jack est plus petit qu'un 6,35. Je ne sais pas où trouver cela,...
Merci pour votre aide

Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 11:50 (modifié le 13 Février 2024 à 12:08)
#26
Prend une lecture des ohms / résistance entre la patte 8 et le chassis
Ampli débranché de la prise murale bien entendu.
Ampli débranché de la prise murale bien entendu.
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 12:08 (modifié le 13 Février 2024 à 12:10)
#27
Le problème pour qui n'est pas habitué est de ne pas bien connaître le fonctionnement de son multimètre.
Sélecteur sur 1000 volts DC
stylet rouge dans cette prise
Est-ce bien ça ?

Sélecteur sur 1000 volts DC
stylet rouge dans cette prise
Est-ce bien ça ?

Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 12:09
#28
Correction apportée à ma réponse no 26
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 13:13
#29
Alors,c'était en réponse à ton post no 10 pour mesurer le voltage.
Sur la photo du multi je mesurais les mA .
Mais ok je vais essayer comme tu me dis et je mets sur la pin 3,c'est bien ça.
Sur la photo du multi je mesurais les mA .
Mais ok je vais essayer comme tu me dis et je mets sur la pin 3,c'est bien ça.
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 13:29
#30
Citation de lapiculteur :
Alors,c'était en réponse à ton post no 10 pour mesurer le voltage.
1- Sur la photo du multi je mesurais les mA .
2- Mais ok je vais essayer comme tu me dis et je mets sur la pin 3,c'est bien ça.
1- Oui je savais et je voulais m'assurer que tu avais changer les " ajustements" .
2- Pin 3 voltage ( dangereux ) l'ampli doit être en marche normalement ; haut -parleur toujours branché lors des tests en marche
Avant tout. ampli débranché , non fonctionnel ; mesure la résistance entre la patte 8 et le chassis
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 13:50
#31
Alors pour les Ohms sur la pin 8 ça dit 0,2
Est ce que c'est plausible ?
Sinon,oui je laisse toujours le HP branché
Est ce que c'est plausible ?
Sinon,oui je laisse toujours le HP branché
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 13:55
#32
Ah, ça y est ça avance...
En pin 3 on est à 390 v donc effectivement 125 mA c'est un peu beaucoup....
En pin 3 on est à 390 v donc effectivement 125 mA c'est un peu beaucoup....
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 13:58
#33
Et les deux fils rouge de pin 3 s'en vont au transfo ditect
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 13:59
#34
0,2 ohms ça veut dire que la patte 8 est au chassis donc c'est un ampli en classe AB cad à bias fixe et pour ajuster le bias il faut changer des valeurs de résistance ou avec un pot,
À mon avis, il y a de très très fortes chances que tes lampes soient défectueuses et qu'avec des nouvelles, les ma ( actuellement 116 ) seront peut-être plus normaux.
Tu as dit avoir des EL34 de rechange, essaie -les en surveillant les ma.
Si plus que 60 ma, ampli a OFF immédiatement.
À mon avis, il y a de très très fortes chances que tes lampes soient défectueuses et qu'avec des nouvelles, les ma ( actuellement 116 ) seront peut-être plus normaux.
Tu as dit avoir des EL34 de rechange, essaie -les en surveillant les ma.
Si plus que 60 ma, ampli a OFF immédiatement.
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 13:59
#35
Citation de lapiculteur :
Et les deux fils rouge de pin 3 s'en vont au transfo ditect
Très juste
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 14:05
#36
J'ai démonté la reverb pour essayer de faire des photos où l'on voit mieux...





Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 14:19
#37
Circuit de bias , pas de pot visible , rien d'étonnant


Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 14:28
#38
Ah! Alors que faire....?
Ce qui est incroyable c'est qu'il fonctionne comme ça depuis les années 60...
Est ce que c'est compliqué de mettre un pot? Est ce que tu voudrais m'aider ?
Ce qui est incroyable c'est qu'il fonctionne comme ça depuis les années 60...
Est ce que c'est compliqué de mettre un pot? Est ce que tu voudrais m'aider ?
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 14:31
#39
Ah pardon je ''avais pas tout lu.
Pour les lampes j'ai essayé avec des jj neuves et c'est pareil 115 120 mA
Pour les lampes j'ai essayé avec des jj neuves et c'est pareil 115 120 mA
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 17:08
#40
Il va absolument falloir réajuster le bais car les lampes ne dureront pas longtemps.
Bien entendu, je prends pour acquis que ta lecture de mA est bonne.
Lea lampes a l'époque étaient sans doute plus résistantes.
Et on ne sait pas combien de fois elles auraient été remplacées.
Et combien d'heures cet ampli a été utilisé.
Pour ce qui est de t'aider a refaire le bias.
C'est trop compliqué par l'intermédiaire d'un forum.
Désolé mais il faut apporter l'ampli a un technicien compétent obtenu par de solides références
Bien entendu, je prends pour acquis que ta lecture de mA est bonne.
Lea lampes a l'époque étaient sans doute plus résistantes.
Et on ne sait pas combien de fois elles auraient été remplacées.
Et combien d'heures cet ampli a été utilisé.
Pour ce qui est de t'aider a refaire le bias.
C'est trop compliqué par l'intermédiaire d'un forum.
Désolé mais il faut apporter l'ampli a un technicien compétent obtenu par de solides références
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 17:09
#41
Vérifie la fusible .
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 17:45
#42
Oui j'ai vérifié le fusible.
Bon,bien sûr je comprends et deja je te remercie pour ton aide.
Bon,bien sûr je comprends et deja je te remercie pour ton aide.
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 18:35
#43
Beaucoup de bons bricoleurs en ampli ont de la difficulté à le faire ou n'y arrive pas.
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 19:34 (modifié le 13 Février 2024 à 20:12)
#44
Mesure sur la patte 5 , tu devrais avoir du DC négatif comme -30 volts
Les 2 lampes EL34
Ampli en marche
Ça va permettre de savoir si le circuit de bias fonctionne, la suite , on verra,
Les 2 lampes EL34
Ampli en marche
Ça va permettre de savoir si le circuit de bias fonctionne, la suite , on verra,
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
13 Février 2024 à 22:51
#45
Tu as fait du très bon travail jusqu'à maintenant et je pense que tu mérites que je t'aide autant que faire se peut.
Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
13 Février 2024 à 23:38
#46
merci, vraiment. en tous cas je fais du mieux que je peux .
je regarde demain pour la patte 5
je regarde demain pour la patte 5
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
14 Février 2024 à 10:32 (modifié le 14 Février 2024 à 10:33)
#47
REMARQUE ; Concernant la mesure de bias , voltage négatif , demandé dans ma réponse précédente ; la lecture doit se faire sans les lampes EL34 dans le circuit.
1- Concernant toutes les mesures de voltage du circuit de bias, ( présentes et a venir ) les lampes son inutiles ET SURTOUT elles seront abimés si on les laissent dans l'ampli.
Le circuit de bias ( photo) semble avoir été modifié et mal refait.
Ça expliquerait ton problème de lampes.
La photo ne permet pas de bien voir comment et tout ce qui est mal fait ; trop de zones d'ombre pour le corriger et encore moins pour y mettre un potentiomètre d'ajustement
Il faudrait que tu dessines tout le circuit des pièces où j'ai mis des flèches en montrant bien les pièces qui sont branchées sur la patte 5 de la lampe de gauche qu'on ne vois pas.

Ton circuit de bias ressemble a celui-la ;

1- Concernant toutes les mesures de voltage du circuit de bias, ( présentes et a venir ) les lampes son inutiles ET SURTOUT elles seront abimés si on les laissent dans l'ampli.
Le circuit de bias ( photo) semble avoir été modifié et mal refait.
Ça expliquerait ton problème de lampes.
La photo ne permet pas de bien voir comment et tout ce qui est mal fait ; trop de zones d'ombre pour le corriger et encore moins pour y mettre un potentiomètre d'ajustement
Il faudrait que tu dessines tout le circuit des pièces où j'ai mis des flèches en montrant bien les pièces qui sont branchées sur la patte 5 de la lampe de gauche qu'on ne vois pas.

Ton circuit de bias ressemble a celui-la ;

Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
14 Février 2024 à 10:46 (modifié le 14 Février 2024 à 10:46)
#48
Ton circuit, une fois dessiné, doit ressembler a celui-ci, entouré de rouge, pour qu'on puisse travailler .
Autrement, ce ne sera pas possible.
Il y a un pot de bias dans mon exemple alors que ton ampli a une résistance fixe, un détail qui ne change rien.

Autrement, ce ne sera pas possible.
Il y a un pot de bias dans mon exemple alors que ton ampli a une résistance fixe, un détail qui ne change rien.

Signaler
lapiculteur
534
Posteur·euse AFfolé·e
Membre depuis 16 ans
14 Février 2024 à 21:38 (modifié le 14 Février 2024 à 21:50)
#49
alors je trouve juste tes explications . ça ne vas pas etre facile pour moi car je n'ai jamais fais ça mais je vais essayer bien sur .
comment faire pour savoir la valeur des résistances ? bon, je viens de regarder un tuto sur les codes couleurs ...
comment faire pour savoir la valeur des résistances ? bon, je viens de regarder un tuto sur les codes couleurs ...
Signaler
latole
10218
Drogué·e à l’AFéine
Membre depuis 10 ans
14 Février 2024 à 22:00 (modifié le 14 Février 2024 à 22:00)
#50
Non ce n'est facile les premières fois de s'attaquer a dessiner un schématique.
Il n'est pas nécessaire d'identifier les valeur des résistances pour l'instant.
L'Important est que le schématique montre où quel pièce est branchée
Et bien entendu que tu saches faire la différence entre ces pièces.
Tu peux commencer par identifier quel fil du transformateur est branché au circuit de bias
Dans mon exemple, on voit qu'il va a une résistance et celle-ci va à la diode ainsi de suite.
Il n'est pas nécessaire d'identifier les valeur des résistances pour l'instant.
L'Important est que le schématique montre où quel pièce est branchée
Et bien entendu que tu saches faire la différence entre ces pièces.
Tu peux commencer par identifier quel fil du transformateur est branché au circuit de bias
Dans mon exemple, on voit qu'il va a une résistance et celle-ci va à la diode ainsi de suite.
Signaler
