Bonjour à toutes et tous.
Voilà,je viens d'acheter cet ampli ainsi que son HP et je cherche à savoir quelles sont les lampes.
J'ai repéré deux el 34 mais à côté d'elles il y a une lampe que je ne connais pas du tout,elle a un plot central qui est cassé et quatre broches. De l'autre côté des el 34 trois petites lampes,deux je pense à des 12 ax 7 mais la troisième est entourée d'un cache métallique avec un fil branché dessus et la dernière pareil mais on peut encore lire EC ...
Voilà si quelqu'un peut m'aider,je vous en serait très reconnaissant.
Aussi,il y a une prise pour un foot Switch mais le jack est plus petit qu'un 6,35. Je ne sais pas où trouver cela,...
Merci pour votre aide

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

51 Posté le 14/02/2024 à 22:50:04

bon ça avance, je viens de passer un quart d'heure pour trouver le symbole du transfo ...

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

52 Posté le 14/02/2024 à 23:34:56

La première étape est de dessiner les pièces tel qu'elles se présentent, tel que tu les vois.
Ainsi ton circuit de bias de la photo

Deviendra;

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

53 Posté le 15/02/2024 à 10:29:15

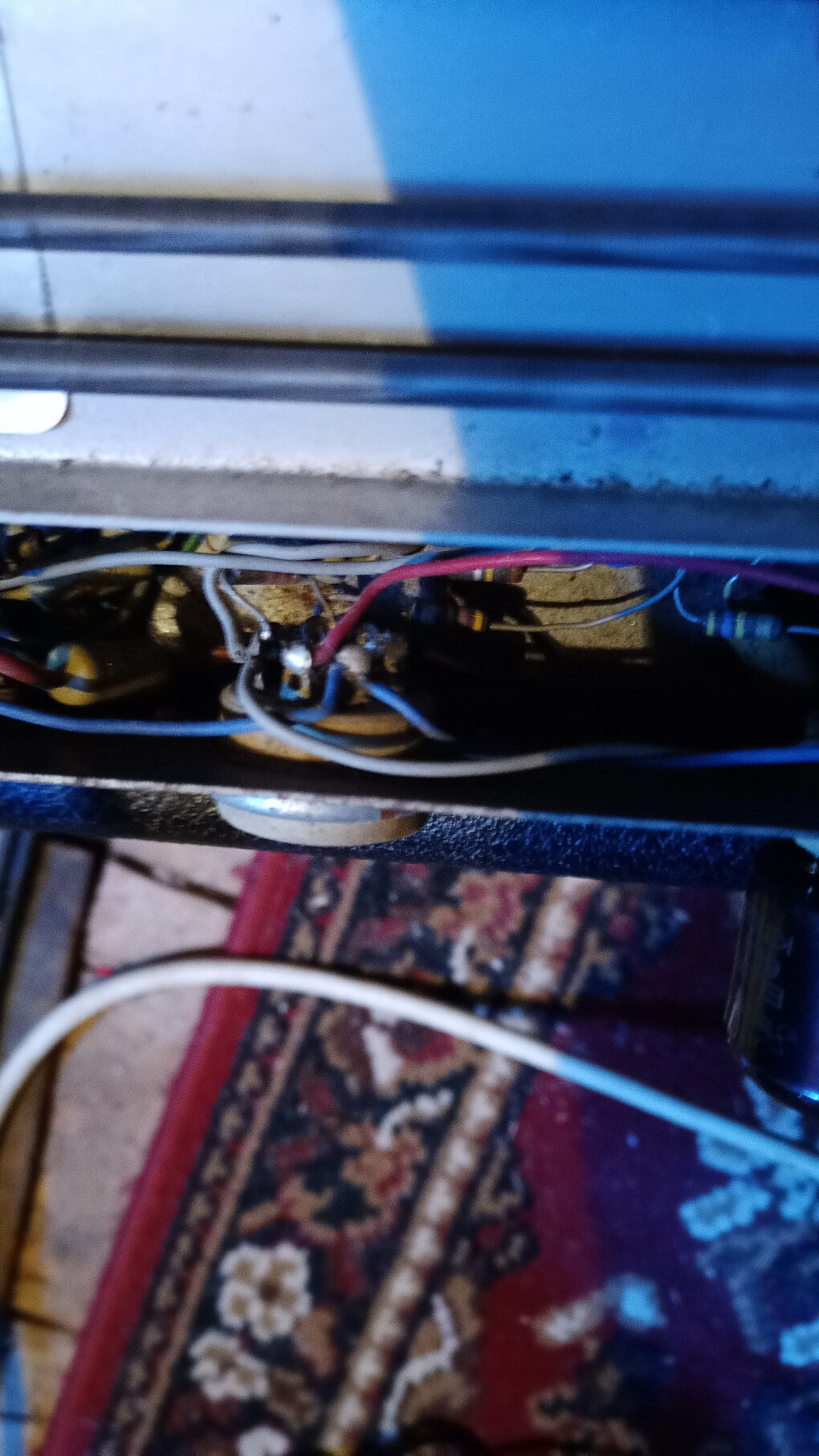

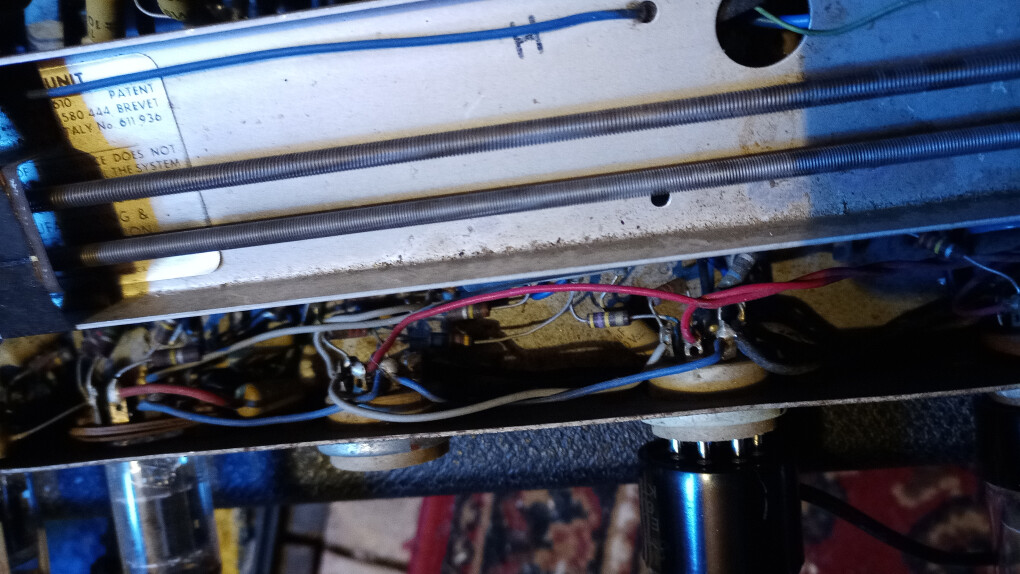

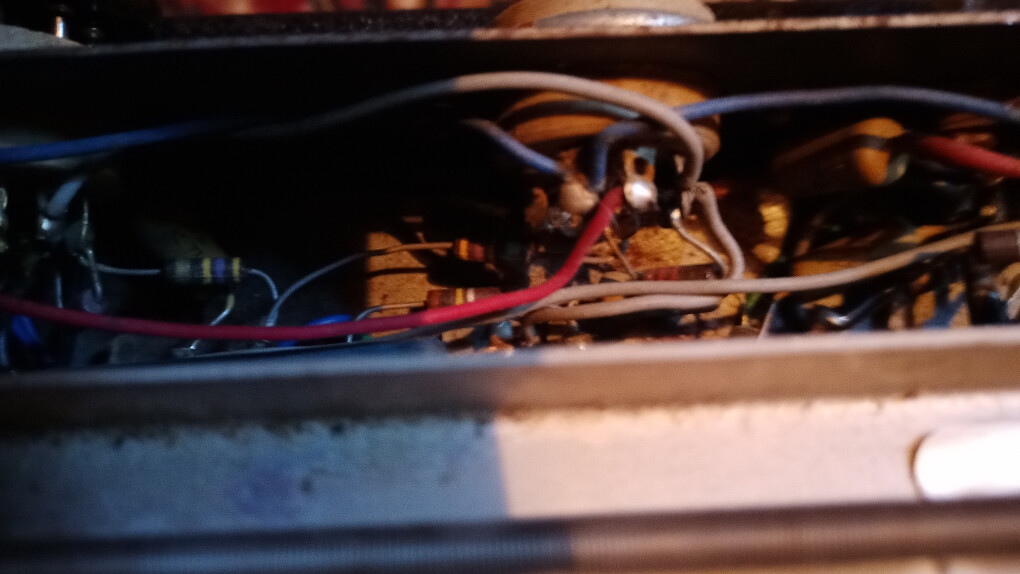

Oui, vraiment merci pour toutes tes explications. Je vais essayer ce soir.desole en ce moment ma femme est malade et je dois être avec elle,du coup je n'ai pas beaucoup de temps.mais ce soir j'essaye de faire le schéma.pour m'aider je viens de faire de meilleurs photos. Je les mets lz.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

54 Posté le 15/02/2024 à 10:37:26

Désolé pour ta femme, je suis moi-même très occupé a réparer un ampli et une guitare.
J'ai aussi pu de temps.

Ce sont de bonnes photos.
Il faudrait savoir où se branche la diode en rouge , l'extrémité opposé à la lampe.
Elle ne semble pas branché ce qui est un problème.

Cet ampli semble avoir été bricoler par un amateur qui ne s' y connaissait pas du tout.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

55 Posté le 15/02/2024 à 11:06:27

Alors la diode par dessous rejoint le petit condensateur gris, pas côté fil rouge mais de l'autre
Et de l'autre côté elle rejoint les deux résistance que tu as dessinées. Mais une des résistance ne vas pas sur une el 34 mais sur la patte 5 de la rectifieuse gz 34.photo 1 et sur la photo 2 en agrandissant on voit un fil sous la plaque ou est branché la diode qui rejoint le branchement du condensateur gris.qui est un 50 uf 64 v

0

j3p

5

Nouvel·le AFfilié·e

Membre depuis 10 ans

56 Posté le 15/02/2024 à 11:08:48

Hello,
je reviens juste sur ta lampe inconnue qui "ressemble" dis-tu à une EL84 mais qui est marquée EC....

Il y a de grandes chances que ce soit une ECLxx, c'est à dire une triode+penthode dans le même tube.
Il n'a pas eu beaucoup de références dans le domaine (ECL82 ? ECL86 ?) en cherchant des photos sur le net et en comparant de visu avec ta lampe tu devrais trouver facilement.
Cheers !

1

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

57 Posté le 15/02/2024 à 11:13:49

Je vois ce que tu veux dire.

Il te faudra tout dessiner le circuit tel que tu le vois , comme mon dessin, ensuite convertir en schématique sera un jeux d'enfant pour moi.

L'idéale serait de l'apporter chez un réparateur compétent pour réparer ce circuit , refaire le bias et remplacer tous les condensateurs électrolytiques.
Ensuite, tu seras tranquille pour les 10 prochaines années.
Actuellement on en a pour des semaines et je n'ai pas tout ce temps .Et sans garantie de succès

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

58 Posté le 15/02/2024 à 11:36:10

SVP réponds a ma réponse no 44

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

59 Posté le 15/02/2024 à 13:48:59

Et sans les lampes EL34

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

60 Posté le 15/02/2024 à 16:56:35

Alors sans allumerl'ampli j'ai 19,20 v a chacune des el 34 lampes enlevées
Ca va ? J'ai essayé d'allumer l'amplirt la ça grimpe très vite. J'ai vite éteint,j'ai eu peur de faire des bêtises... Ampli allumé, ça monte à plus de 200 v...
Bon,alors après avoir tout laissé redescendre j'ai 0.02 v sur les deux

0

[ Dernière édition du message le 15/02/2024 à 17:07:33 ]

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

61 Posté le 15/02/2024 à 17:02:54

Merci j3p,je vais suivre cette piste.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

62 Posté le 15/02/2024 à 17:35:46

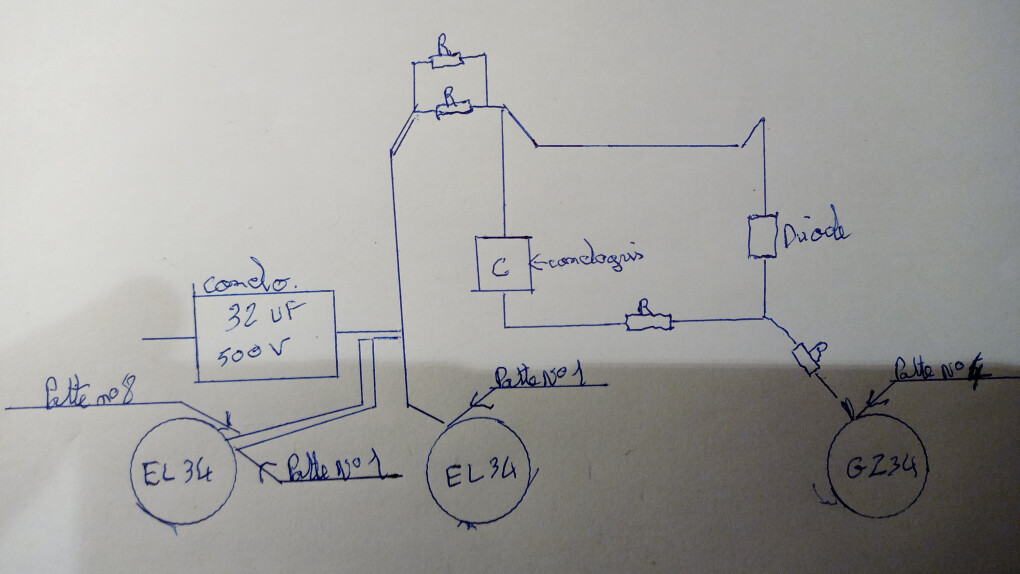

Bon,je viens de le faire sur place avec les moyens du bord,je pourrais le refaire ce soir mieux.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

63 Posté le 15/02/2024 à 18:09:50

Premièrement il n'était pas question de ne pas allumer l'ampli pour mesurer du voltage !!!!

Sur la patte 5 tu ne peux pas avoir 200 volts .
1- Tu t'es trompés de patte , tu as mesur la 4
ou
2- Ton ampli a de plus graves problèmes que je croyais

CONFIRME SVP

Les lampes EL34 enlevées ; aucun danger pour l'ampli
Tu pourrais le laisser sans lampes indéfiniment et en marche

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

64 Posté le 15/02/2024 à 18:12:17

Citation de lapiculteur :

Bon,je viens de le faire sur place avec les moyens du bord,je pourrais le refaire ce soir mieux.

Faire pire serait, en effet , difficile .
C'est inutilisable.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

65 Posté le 15/02/2024 à 18:32:20

Ah mais moi ce n'est pas de tout comme ça,une fois remonté je ferais des photos.
Oui je suis au courant pour les lampes.
Je crois que je répondais à un ancien post..
Oui bien sûr je refais ça ce soir et oui je m'étais trompé....
Alors sur la patte 5 ça affiche moins 22.4 et ça sur les deux.
Désolé pour l'erreur

0

[ Dernière édition du message le 15/02/2024 à 18:47:27 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

66 Posté le 15/02/2024 à 19:52:38

Citation de lapiculteur :

Alors sur la patte 5 ça affiche moins 22.4 et ça sur les deux.
Désolé pour l'erreur

C'est largement insuffisant, il il faut au moins dans les -30 volts et c'est un minimum.Ton problème de 116 mA vient de là
On avance en sachant que le circuit de bias fonctionne.
Il suffit de l'ajuster et un bon dessin des pièces autour doit nous permettre d'y arriver. Je vue dire un simple dessin , pas un schématique.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

67 Posté le 15/02/2024 à 20:22:59

Ah super,oui je refais proprement le dessin sur un papier. C'est parce que l'ampli n'est pas au même endroit que ma maison .encore désolé

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

68 Posté le 15/02/2024 à 21:07:03

Je vais te préciser ce que le dessin doit indiquer.

Et pour tous les prochain test l'ampli en marche. ne remet pas les EL34 sur l'ampli jusqu'a ce que je te le demande.
Et je répète , il n'y a aucun danger a laisser l'ampli en marche sans ces lampes, sauf pour toi.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

69 Posté le 15/02/2024 à 21:10:41

Nettoie toutes les pièces du circuit de bias ; alcool ou nettoyeur de contact avec une brosse à dent

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

70 Posté le 15/02/2024 à 21:15:25

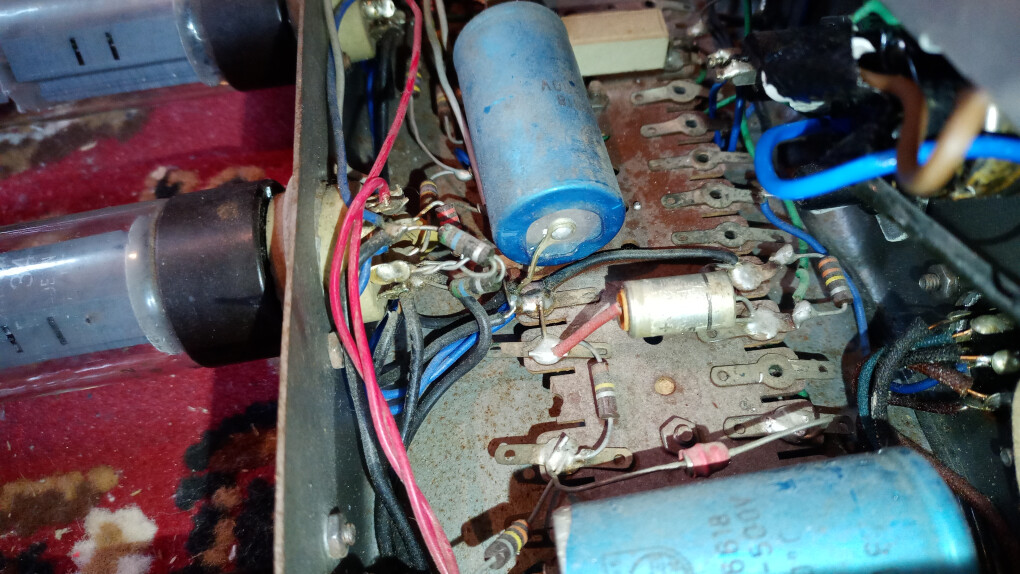

Où va ce fil vert ; flèche ?

À quelle patte de la rectificatrice GZ34 (?) va la résistance. orange-orange -jaune

0

[ Dernière édition du message le 15/02/2024 à 21:31:22 ]

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

71 Posté le 15/02/2024 à 22:37:08

Alors fil vert va au potentiomètre de volume de vibrato et la résistance orange orange jaune à la patte no 4 de la gz 34.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

72 Posté le 15/02/2024 à 22:39:48

Nettoie toutes les pièces du circuit de bias ; alcool ou nettoyeur de contact avec une brosse à dent.

Je fais ça demain. Ce matin j'ai déjà passé un coup de souffleur pour sortir la poussière.

0

lapiculteur

529

Posteur·euse AFfolé·e

Membre depuis 15 ans

73 Posté le 15/02/2024 à 22:44:42

Une question, est ce que je peux changer les condensateurs chimiques 32 uF 500v par des électrolytiques en aluminium
450 v 33 uF ?
Aussi,j'ai pensé, à côté de la diode il y a un écrou sur lequel je peux fixer une patte que je peux percer pour mettre deux potentiomètres pour le bias ?

0

[ Dernière édition du message le 15/02/2024 à 22:51:26 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

74 Posté le 15/02/2024 à 22:52:58

Citation de lapiculteur :

Une question, est ce que je peux changer les condensateurs chimiques 32 uF 500v par des électrolytiques en aluminium
450 v 33 uF ?

Peut-être mais il faudrait , avant tout, mesurer le voltage sur les condensateurs actuels ampli en marche pour en être certain

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

75 Posté le 15/02/2024 à 22:57:21

Le circuit dessiné n'a aucun sens, si c'est vraiment la réalité, cette ampli a de sérieux problèmes et impossible a réparer a distance sans y passer un mois.
Et sache qu'on est dans la partie la plus facile du travail.......
