Subzero Tube-H5 : besoin d'aide pour réparation

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

Sujet de la discussion Posté le 21/01/2022 à 18:33:44

Salut !

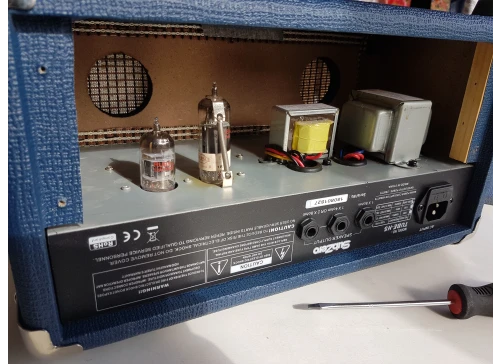

Bon...J'ai voulu tester des trucs en changeant des lampes dans ma tête SubZero TH-5 et...j'ai mis une 12AU7 à la place d'une EL84...
Odeur de brûlé...petite fumée...la cata.
Les lampes n'ont pas grillé ! Mais des résistances ou autre, surement...
Il y a toujours du son mais...même avec le volume à fond, c'est faiblard et moche.
Je suis allé voir un professionnel que les parisiens connaissent bien VHM à Pigalle.
Ce type est la gentillesse et l'honnêteté même !! Allez y les yeux fermés !
Et comme il fait bien son boulot, il me dit que la réparation coutera beaucoup plus cher que l'ampli.
Et il a raison ! Ses prix sont très corrects, pas de débat là dessus.
Il me conseille donc de faire moi même..
Bon, avec un fer à souder, je sais cabler une guitare...mais un ampli...paaaaas du tout !
Quelqu'un pourrait m'aider ? Ou faire avec une petite rétribution ?
Je suis à St Denis (93) mais je peux bien sur bouger en RP.
Merci !!

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

26 Posté le 23/01/2022 à 16:49:14

Ah oui pardon, voilà l’autre…

0

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

27 Posté le 23/01/2022 à 17:50:04

... Diodes>condensateur>la résistance grillée... Sûrement 1k, d'un autre côté la résistance me paraît pas être d'une grosse puissance alors ça peut être 100r.

Le fil rouge B+ qui est entre les 2 résistances grillées va au transfo de sortie, ça vaut le coup de le vérifier au multimètre.

0

[ Dernière édition du message le 23/01/2022 à 17:56:51 ]

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

28 Posté le 23/01/2022 à 17:56:27

Alors la…je suis totalement largué….

0

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

29 Posté le 23/01/2022 à 18:10:38

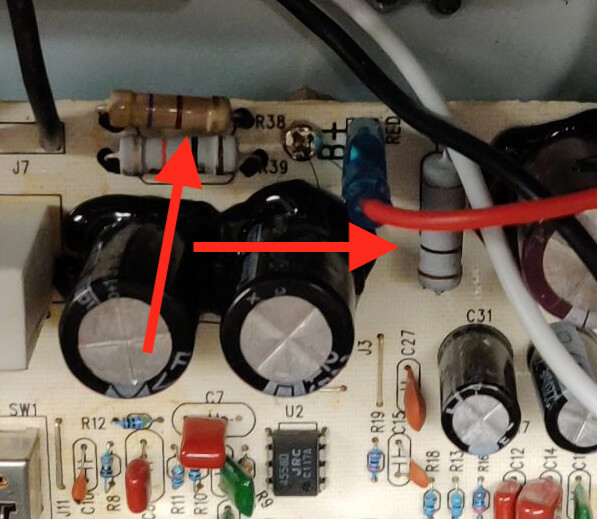

Donc R37 470R, et si j'ai bien retracé (Latole va aussi y jeter un coup d'œil pour confirmer) R38 vient après le 1er condensateur et sont rôle est de remplacer la choke (je me représente banalement cette résistance comme ça) , une valeur de 100R à 1K est courante à cette emplacement. Mais 1K est plutôt en résistance cement, là finalement peut être plutôt 100R.

A côté de R38 tu as le câble rouge B+ qui va au transfo, j'ai cru voir que l'autre bout du transfo est un câble noir, si tu peux mesurer la résistance entre le câble noir et rouge.

J'espère bien voir, pas toujours évident sur les photos, je les vois en petits sur ma tablette

0

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

30 Posté le 23/01/2022 à 20:36:07

Bon…je range tout ça pour aujourd’hui. Je m’y remets dès que possible.
En tout cas, un grand merci pour votre temps, votre patience et votre aide !
J’ai pas envie de lâcher l’affaire : je vais le réparer ce truc !!!

0

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

31 Posté le 24/01/2022 à 08:46:07

Je met un petit schéma trouvé sur internet, que j'ai modifié pour illustrer un peu, tu peux y voir les 2 résistances grillées entourées en vert, et le transformateur de sortie : fil rouge et noir. La résistance entre fil noir et rouge doit être de quelques centaines d'ohm, entre 200R et 400R par exemple, le chiffre en lui même n'est pas très important pour la vérification, l'essentiel c'est que il y ai une lecture, que ce ne soit pas ouvert.

Le schéma est à vérifier par rapport à ton ampli.

0

[ Dernière édition du message le 24/01/2022 à 08:47:08 ]

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

32 Posté le 24/01/2022 à 09:29:42

Merci CREACH. Mais comme j’ai coupé une pâte de chaque résistance pour mesurer, c’est ouvert maintenant non ?

0

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

33 Posté le 24/01/2022 à 12:23:19

Oui justement ouvert c'est bien pour mesurer. Tu mesure de la cosse du fil rouge B+ à la cosse du fil noir "Black".

0

[ Dernière édition du message le 24/01/2022 à 12:52:15 ]

Kham bop pam

44

Nouvel·le AFfilié·e

Membre depuis 9 ans

34 Posté le 24/01/2022 à 20:22:27

Hello,
J'ai le même model SubZero TH-5 si cela peut aider

0

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

35 Posté le 24/01/2022 à 20:41:44

Bonjour kham bop pam,

Tu tombe à pic et c'est sympa de ta part d'offrir ton aide.

Est ce que tu peux prendre une photo de l'intérieur du châssis là où il y a la résistance R37 ?

0

[ Dernière édition du message le 24/01/2022 à 20:42:33 ]

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

36 Posté le 24/01/2022 à 22:48:02

Oh yes !!! Ca serait top ! Merci Kham !
Pour sortir le châssis, il faut un peu tout démonter…mais la façade alu vient avec le reste, ne t’amuse pas à retirer les potards.
(C’est marrant, toi aussi tu as du cramé autour de la lampe…)

0

Kham bop pam

44

Nouvel·le AFfilié·e

Membre depuis 9 ans

37 Posté le 25/01/2022 à 20:42:06

Citation de CREACH :

Est ce que tu peux prendre une photo de l'intérieur du châssis là où il y a la résistance R37 ?

Bonsoir,
J'ai pu démonter et voila la photo

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

38 Posté le 25/01/2022 à 20:59:22

R38: 470 ohms tel que CREACHamp le mentionnait
R37 : 1,000 ohms

0

[ Dernière édition du message le 25/01/2022 à 21:01:37 ]

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

39 Posté le 25/01/2022 à 21:12:02

Super Kham bop pam, et R37 1K.

Donc on as les valeurs des 2 résistances.

Je pense que ça vaut le coup de vérifier le transfo dû au dégâts des résistances. A voir si NIKtUs fait la mesure.
J'aurais aussi vérifié le transfo au niveau du chauffage.

0

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

40 Posté le 25/01/2022 à 21:12:57

Vous êtes absolument formidables !!! Merci infiniment ! Je suis toujours touché par la mobilisation spontanée de 3 personnes pour le petit problème d’un inconnu (autour d’une passion commune certes.)
Donc, je vais aller acheter ça et sortir le fer à souder !!
Je vous tiens au courant
Merci !!!

0

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

41 Posté le 25/01/2022 à 21:14:04

Et je vais vérifier le transfo avant comme tu l’as suggéré Creach

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

42 Posté le 25/01/2022 à 22:08:34

Ces résistances de 2 watts (?) peuvent être remplacée par des 5 watts. Chez moi je les trouve partout dans mes magasins de pièce électroniques, les 2 watts sont plutôt rares.

Bien entendu, en ligne tout est disponible

Suggéré par CREACHamp ; https://www.retroamplis.com/epages/62070367.sf/en_GB/?ObjectPath=/Shops/62070367/Categories/PASSIVES/Resistencias

0

[ Dernière édition du message le 25/01/2022 à 22:28:39 ]

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

43 Posté le 26/01/2022 à 09:08:09

Tant que j’y suis, je change la EL84 ou ça sert à rien ?…

0

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

44 Posté le 26/01/2022 à 09:35:28

Rapport au fait qu’à la base le clean crunchait même à faible volume…

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

45 Posté le 26/01/2022 à 10:35:13

Le crunch vient plus souvent du desing du circuit préamp ,la lampe est rarement en cause. Une lampe de préamp à une durée de vie presque éternelle mais qui sait quelles manipulations destructrices tu lui aurais fait subir ?

Ou le crunch vient d'un bias trop hot de la EL84. A vérifier et ajuster.
Mais on ne peut exclure non plus la EL84 ; piètre qualité ou/ et abîmée par le bias trop hot.

Si tout cela est normal. En remplaçant la lampe de préamp par une 12AY7 tu règleras sans doute ton problème.

0

[ Dernière édition du message le 26/01/2022 à 10:38:24 ]

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

46 Posté le 26/01/2022 à 10:39:41

Merci ! 12AY7 à la place de la 12AX7 c’est ça ?

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

47 Posté le 26/01/2022 à 10:40:59

Oui,
La 12AX7 a un gain de 100 %
La 12AY7 de 45% et crois-moi tu ne perdras par beaucoup en volume.
Il y a des lampes qui sont a mi-chemin comme la 5761 avec 70% de gain mais insuffisant pour avoir du clean

Ou d'autres, mes essaies me font toujours revenir vers la 12AY7

0

[ Dernière édition du message le 26/01/2022 à 10:44:53 ]

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

48 Posté le 26/01/2022 à 10:52:52

Très clair merci !
Bon, j’ai les résistances : je change ça dès que je peux et je vous tiens au courant.
Je verrai dans un second temps pour changer éventuellement les lampes

0

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 20 ans

49 Posté le 27/01/2022 à 15:12:47

Yeah !!!!! J’ai changé les 2 résistances et ça marche parfaitement !!!
Encore un immense merci à vous trois pour votre temps, votre disponibilité, votre expertise et votre patience !!

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

50 Posté le 27/01/2022 à 15:17:51

Félicitation à toi même aussi. Tu as fais du bon travail.

0
