Subzero Tube-H5 : besoin d'aide pour réparation

  • 67 réponses
  • 6 participants
  • 2 185 vues
  • 6 followers
Sujet de la discussion Subzero Tube-H5 : besoin d'aide pour réparation
Salut !

Bon...J'ai voulu tester des trucs en changeant des lampes dans ma tête SubZero TH-5 et...j'ai mis une 12AU7 à la place d'une EL84...
Odeur de brûlé...petite fumée...la cata.
Les lampes n'ont pas grillé ! Mais des résistances ou autre, surement...
Il y a toujours du son mais...même avec le volume à fond, c'est faiblard et moche.
Je suis allé voir un professionnel que les parisiens connaissent bien VHM à Pigalle.
Ce type est la gentillesse et l'honnêteté même !! Allez y les yeux fermés !
Et comme il fait bien son boulot, il me dit que la réparation coutera beaucoup plus cher que l'ampli.
Et il a raison ! Ses prix sont très corrects, pas de débat là dessus.
Il me conseille donc de faire moi même..
Bon, avec un fer à souder, je sais cabler une guitare...mais un ampli...paaaaas du tout !
Quelqu'un pourrait m'aider ? Ou faire avec une petite rétribution ?
Je suis à St Denis (93) mais je peux bien sur bouger en RP.
Merci !!
2
Subzero Tube-H5 ; 88 euros d'occasion ........Facile de dépasser en main d'oeuvre

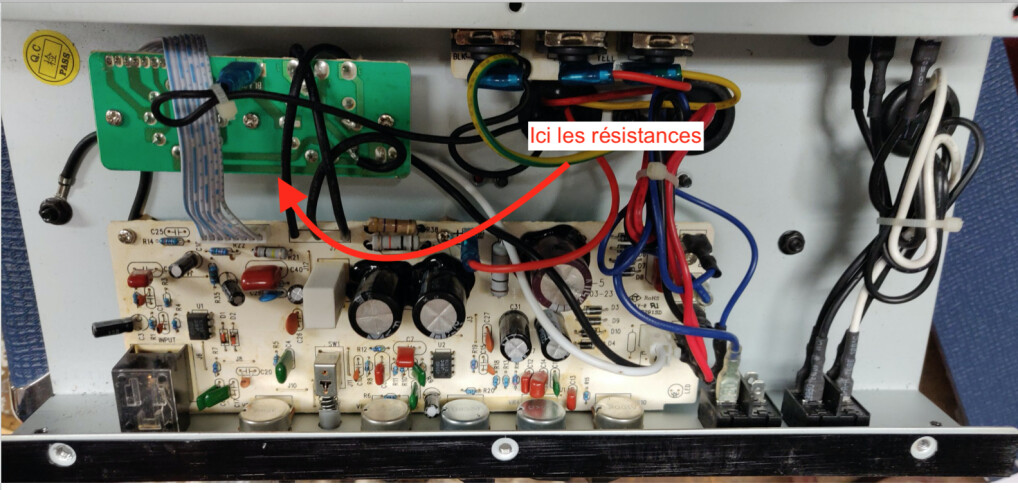

Montre une bonne photo de l'intérieur de l'ampli, les résistances.......surtout autour de la EL84

Il faut démonter ce circuit où sont les lampes et voir les résistances en dessous, y a t'il des chemins de cuivre brûlés ?

Il y a probablement peu de dommage mais un pro y passera peut-être 1:30 / 2 heures.


[ Dernière édition du message le 21/01/2022 à 20:18:44 ]

3
Bonjour à vous,

:8O: j'ai pas encore vu ce problème... A voir mais peut être que que la conséquence la plus importante est que en pin 9 le chauffage est passé en grille...

Comme dit Latole si tu peux prendre des photos de l'intérieur de ton ampli.
4
........Et aussi abîmer l'étage précédent ?
5
Merci !!
Qu’est-ce que j’adore ce forum…si vous saviez le nombre de trucs que vous tous m’avez permis de faire ! Bref…

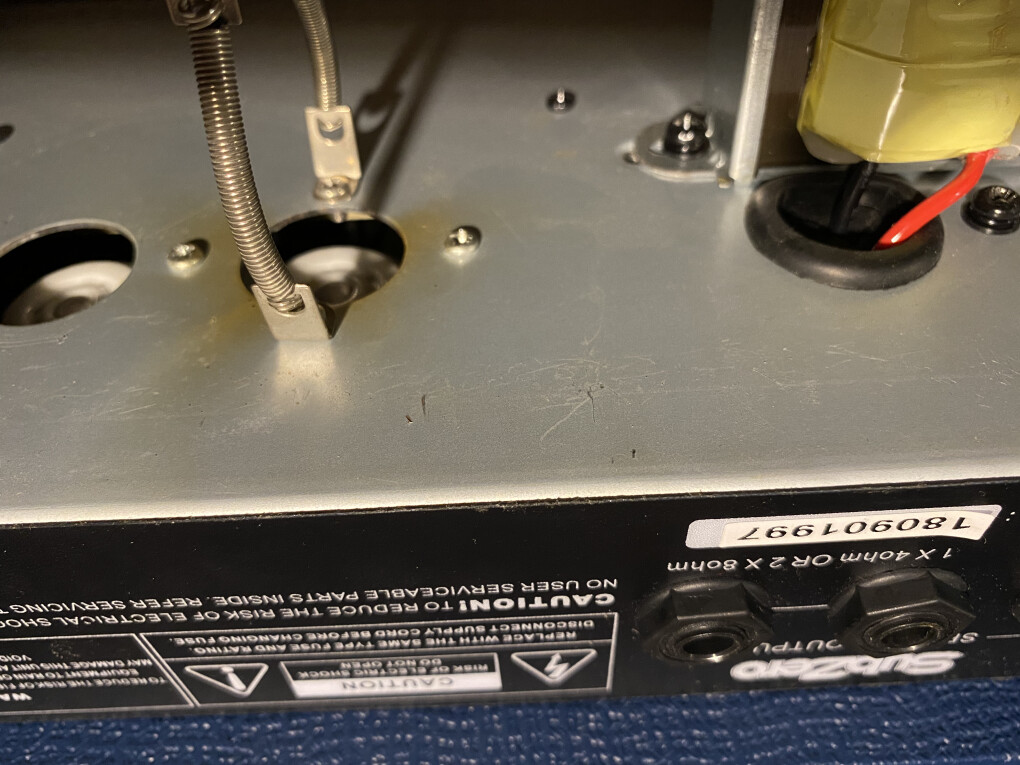

Alors…je vois une résistance toute brunie en R38…et il se trouve qu’elle est tout près des lampes ce qui expliquerait les traces de fumée autour de la lampe.
Un autre truc en R37 ne semble pas au mieux de sa forme…
Sinon, le circuit imprimé des lampes le semble OK, peut être un peu oxydé, et la platine de la lampe un peu brunie peut être à cause de la fumée en provenance d’ailleurs.
Vous en pensez quoi !

[ Dernière édition du message le 22/01/2022 à 16:17:50 ]

6

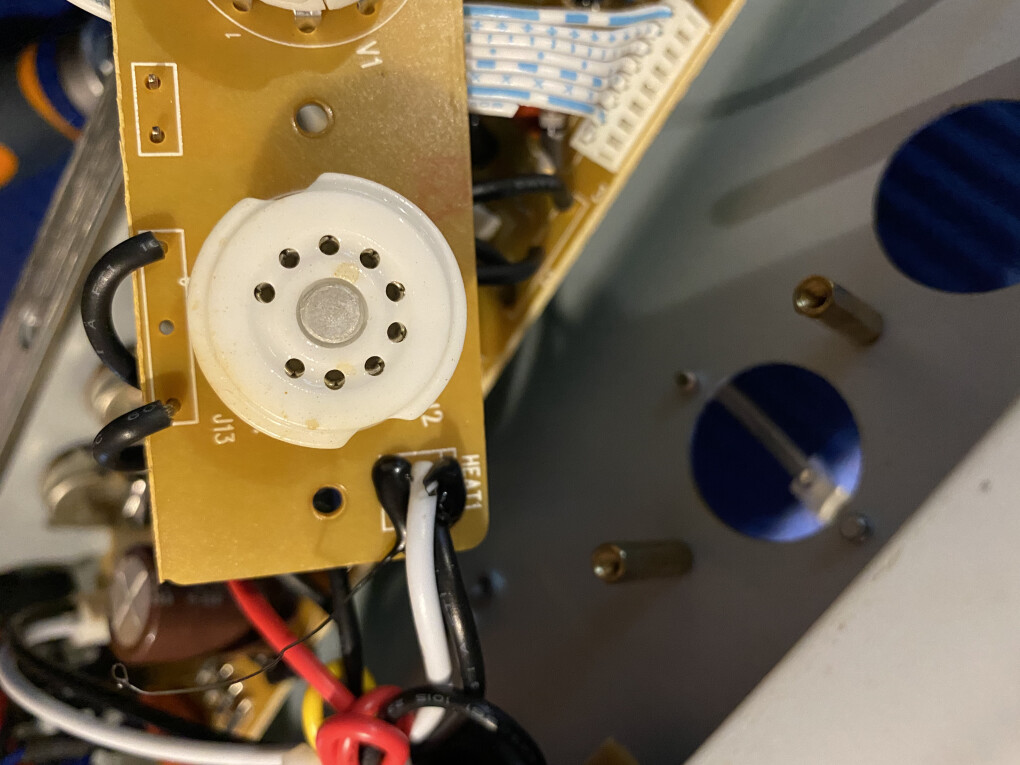

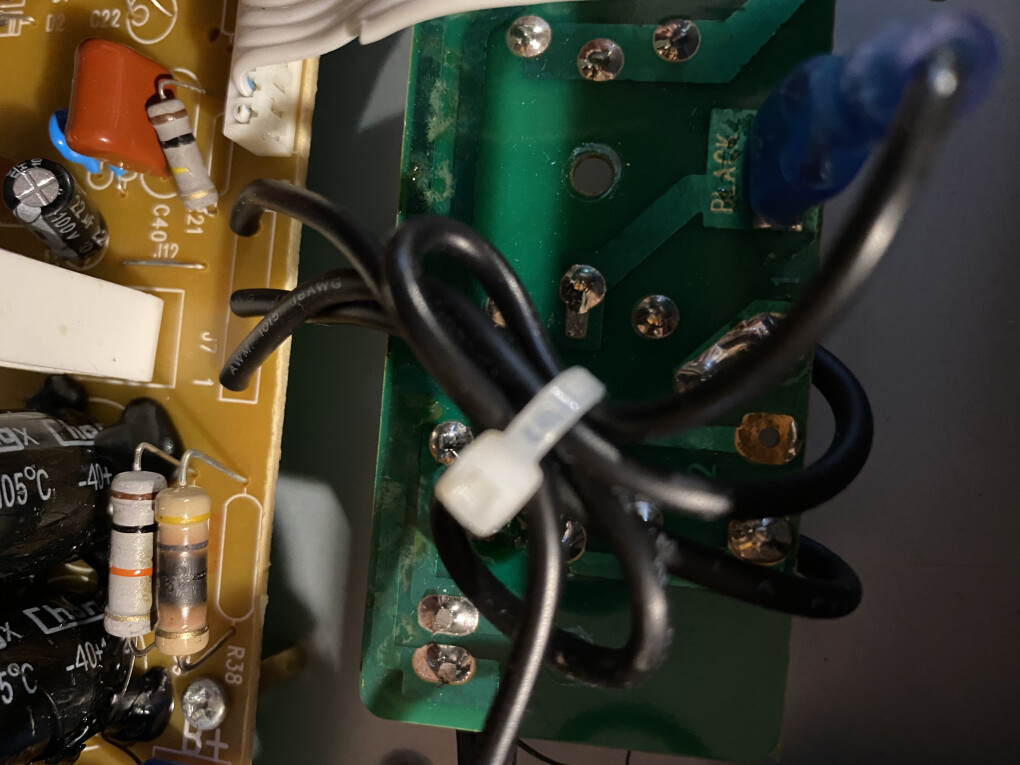

J’ajoute 2 photos du circuit des lampes qui me rendent moins optimiste :


[ Dernière édition du message le 22/01/2022 à 16:43:18 ]

7
Oui les 2 résistances sont à changer, pour l'instant je n'ai pas trouvé de doc pour cet ampli, juste la même photo que Latole.

Tu as coupé un fil de la nappe ? Un fil est coupé sur plusieurs centimètres.
8
J’ai vu pour la nappe : c’était comme ça …
Pour les résistances, comment je détermine la valeur maintenant qu’elle est toute marron ?..
Le circuit a l’air ok, tu es d’accord ?..si j’ai du son, c’est qu’il n’est pas corrompu je pense…
9
R 38 ; 47 ohms d'après ma photo ?
Je vais chercher encore
10
Pas évident de voir sur la photo, pour une résistance les couleurs sont un peu sombre et pour l'autre le fil rouge traverse la résistance, et il semble que le site du fabricant ne fonctionne plus : belcat.com
11
Je vais essayer de regarder ça à la loupe et je vous dis. Merci en tout cas !!
12
Le lien où est ma photo

https://www.zeta-sound.se/wp-content/uploads/zeta-sound/repairs/SubZero/SubZero-4-scaled.jpg

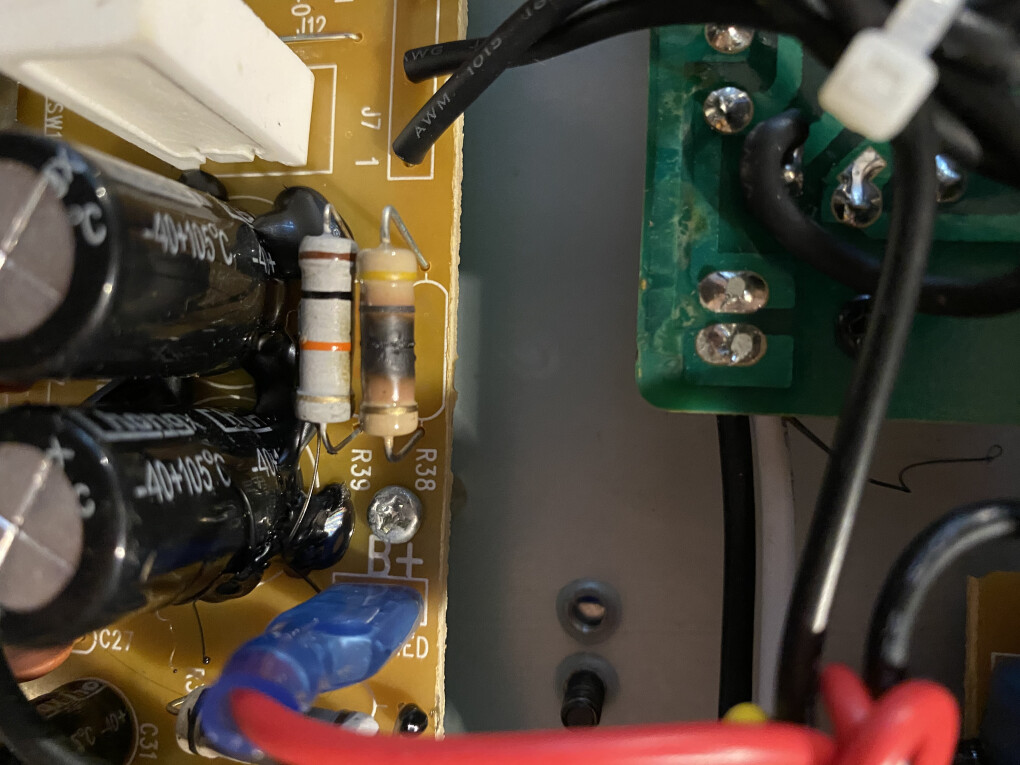

Un zoom ; les deux résistances a remplacer ;

En dessinant où sont branchées ces résistances, on pourrait probablment trouver leur valeur .

Ou :
En les mesurant ont lirait peut-être leur vraie valeur en étant froide
Attention il faut procéder très délicatement
Couper une seule patte près du circuit. Et sans la bouger, mesurer les ohms de la résistance


[ Dernière édition du message le 22/01/2022 à 21:41:42 ]

13
J’ai un multimètre, donc potentiellement c’est possible, mais j’ai quelques questions :
- comme elles sont cramées, elles ne jouent plus totalement leur rôle de résistance. Donc la valeur va être biaisée non ?
- où dois-je placer les câbles + et - du multimètre ? Sur les pâtes de la résistance ?
14
1- comme elles sont cramées, elles ne jouent plus totalement leur rôle de résistance. Donc la valeur va être biaisée non ?
2- où dois-je placer les câbles + et - du multimètre ? Sur les pâtes de la résistance ?
_____________
1- Pas certains, il faut voir . Mais il faut que tu procèdes exactement comme je l'ai expliqué
2- Non, sur les pattes de la résistance.

Es-tu certains de savoir te servir d'un multimètre ?
Et sur l'échelle ohms ?
15
16
Oui oui, je sais me servir d’un multimètre, mais mes cours d’électronique datent du collège il y a plus de 30 ans ! Donc je ne savais plus si les résistances ont une polarité par exemple…bref
Deux questions avant de faire n’importe quoi :
- pourquoi couper une patte ?
- je vais être emmerdé pour souder la nouvelle s’il reste un bout de la patte de l’ancienne dans le CI, non ?..

Désolé de ces:clin: questions de novice, mais je lui ai déjà fait assez de mal à cet ampli !
17
1- pourquoi couper une patte ?
2- je vais être emmerdé pour souder la nouvelle s’il reste un bout de la patte de l’ancienne dans le CI, non ?.

1- si la résistance demeure branché dans le circuit, les autres composantes vont influencer la lecture. Il faut absolument débrancher une patte
2- Non. Tu dessoudes ce bout tout simplement ou tu soudes la nouvelle résistance à ce bout de patte.

Soit très délicat avec la résistance. La bouger le moins possible et utilise des pinces au bout de tes stylets de multimètre pour éviter d'appuyer sur la résistance si tu n'utilisait pas de pinces.
Il y a bonne chance que froide, la résistance indique sa véritable valeur
18
Ok clair.
Je n’ai pas de pince pour mes stylets ..je vais donc tenter d’être la délicatesse même !
19
Le truc est que les pointes des stylets soit assez pointues pour "percer" l'oxydation possible sur les pattes pour faire un bon contact ET sans briser la résistance.

Ça s'aiguise ces pointes
20

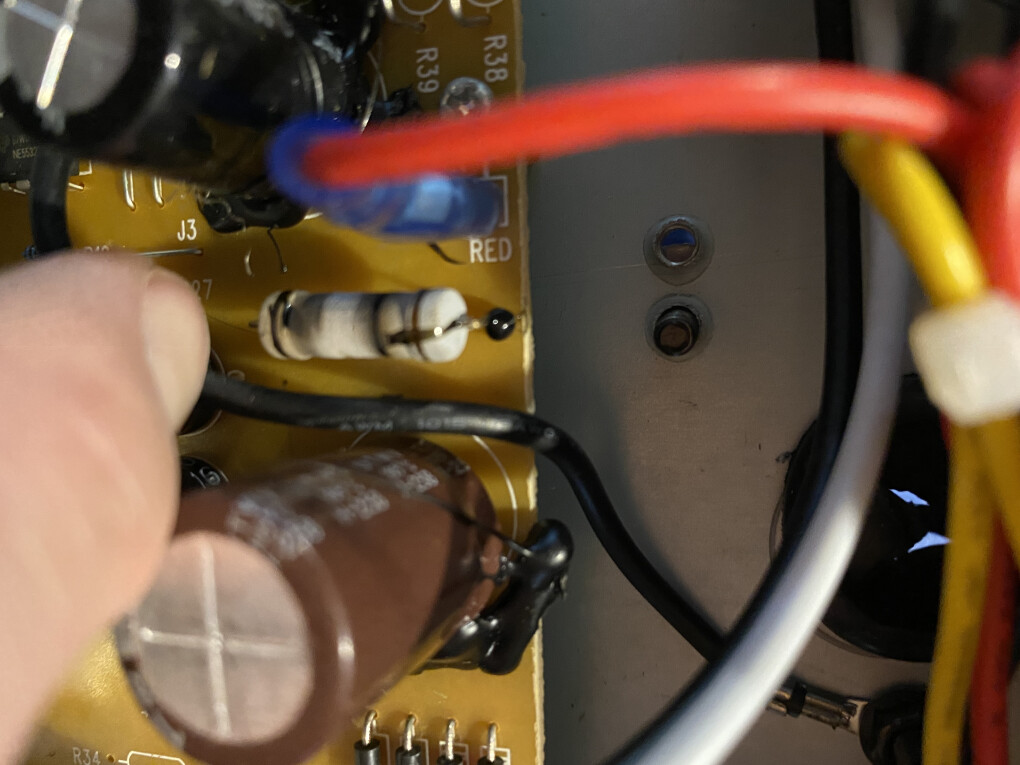

Celle en R38 affiche 0.46 quand le multimètre est sur 20k Ohms…ça semble cohérent ?…
21
Et absolument rien en R37 quel que soit le calibrage du multimètre…
22
Citation de NiKtUs :
Celle en R38 affiche 0.46 quand le multimètre est sur 20k Ohms…ça semble cohérent ?…



Bravo.
460 ohms en réalité ce serait une 470 ohms 1 watts ( ou plus de watts n'a aucune importance) .

Il est préférable mesurer sur l'échelle la plus basse en tenant compte d'avoir une lecture facile.
Ici l'échelle de 1 K serait sans doute appropriée.

R37 rien !

[ Dernière édition du message le 23/01/2022 à 16:09:48 ]

23
Trouve où elle est branchée en ses extrémités, aux lampes préférablement. Ou dans l'alimentation ?
Dessine le circuit et montre le nous.

[ Dernière édition du message le 23/01/2022 à 16:11:48 ]

24

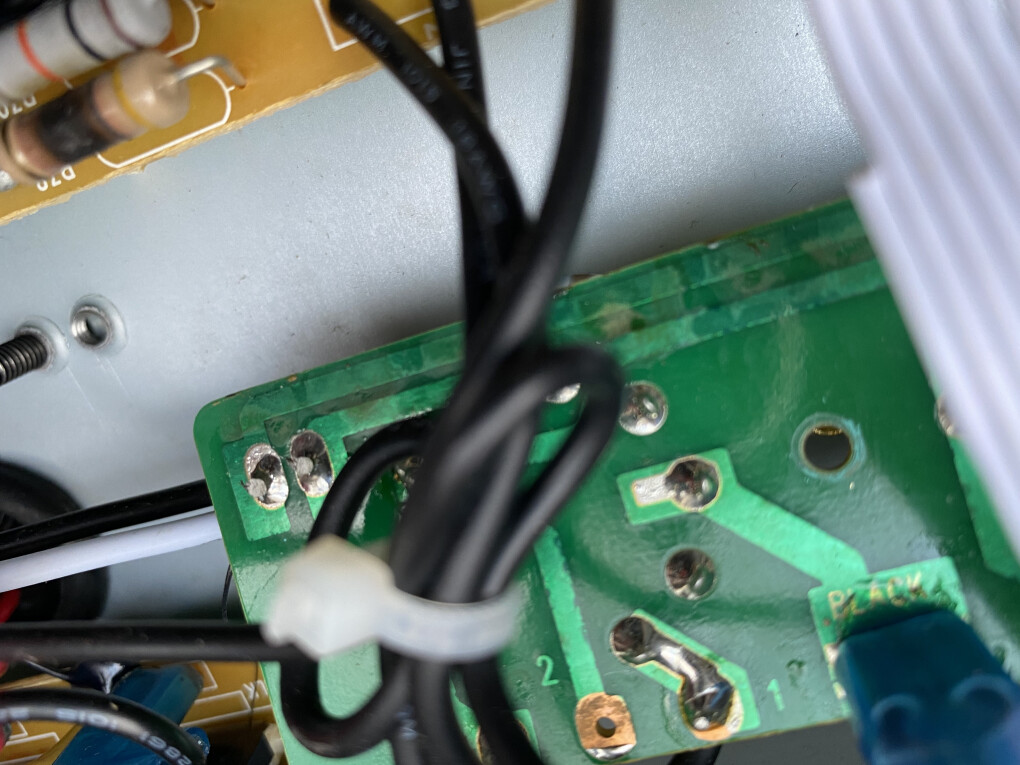

En rouge c’est R37
En jaune ce qui est relié à la carte des lampés

25
Tu as 2 résistances de défectueuses d'après tes photos antérieures et là tu nous montre 3 endroits !

C"est quoi complètement a gauche ?
