quel cable pour faire une alimentation dc

  • 10 réponses
  • 4 participants
  • 302 vues
  • 4 followers
Sujet de la discussion quel cable pour faire une alimentation dc
bonjour a tous,

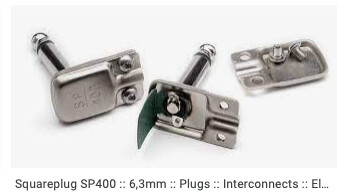

dans le cadre de l amélioration de mon pédalboard, je suis en train de tout souder moi même , jai acheté des squareplugs, du mogami etc

reste la partie électrique, qui va avoir le droit au même sort
mais impossible de savoir quel câble prendre et quel serait le mieux

si vous pouviez m aider

merci
2
Bonjour loudoor,

C'est un bon sujet parce que je n'ai jamais fabriqué un câble pour mon pedal board, je considère que c'est mieux d'acheter un câble déjà fait.

Je pense que lorsque l'on fabrique un câble un des éléments le plus important est le maintien du câble dans la prise, il faut donc regarder dans la doc de la prise le diamètre du câble indiqué.

Un mauvais maintien et tu tire sur les soudures... Et ça casse.

Quel est la prise que tu as choisi ?
3
Combien de milliampère ou d'ampères vont voyager sur ce câble ?
Est-ce un cable qui partira de l'alimentation ; quel est sa puissance ; ampères
Ou un cable pour l'audio ?

Square plug c'est audio; fil blindé nécessaire


Mogami c'est audio/ blindé et du écrit l'avoir acheter et tu demande quoi acheter ?


[ Dernière édition du message le 23/01/2022 à 11:43:32 ]

4

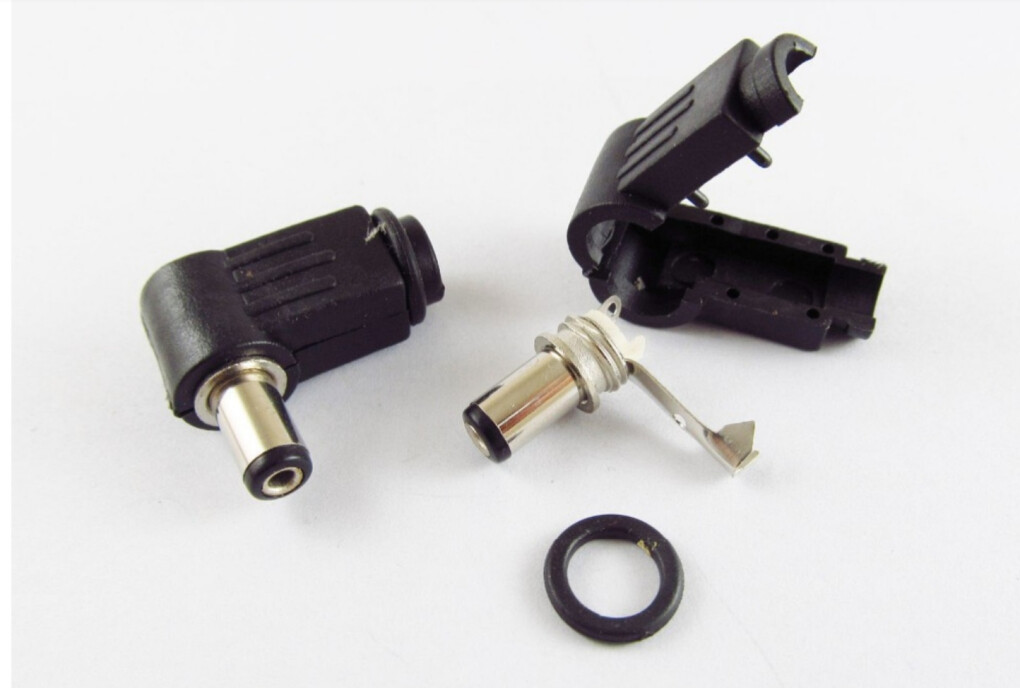

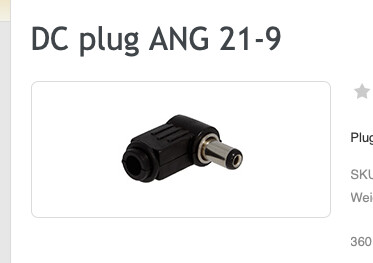

pas encore décider mais je pense prendre ce genre la
https://www.banzaimusic.com/DC-plug-ANG-21-9.html
5
Citation de loudoor :
pas encore décider mais je pense prendre ce genre la
https://www.banzaimusic.com/DC-plug-ANG-21-9.html


Ah du DC ! Finalement, tu es difficile a suivre.........

Pour ce connecteur, il faut t'assure de la dimension intérieur et exxtérieur , il y en a plusieurs
Mais comme l'écrit CREACHamp. il faut mieux acheter tout fait surtout dans ton cas ou tu ne semble pas habitué.


[ Dernière édition du message le 23/01/2022 à 11:47:26 ]

6
si tu prenais le temps de lire
j ai écrit que j ai commencer par l audio ( en décrivant le matos )

et apres que je m attaque a la partie électrique et que la , sa pêche , si j avai pas besoin d aide , je demanderai aps

7

Il n'y a pas de mesure. Il faut que les 2 fils soient assez fin pour être bien tenus lorsque ils seront certis.
8
ok d accord
du coup le coté protection/shield lui n a aucun impact sur le tout ?

un bifilaire au bon diametre ( qui est bien maintenu par la prise ) suffit ?
9
Il n'y a pas de blindage nécessaire pour ce câble, un 2 x 0,5 au maximum peut suffir, je pense que un câble plus gros ne passera peut être pas pas. Le plus important est que il soit bien pris par la prise.

Ce Jack à l'air pas mal : https://www.audiophonics.fr/en/jack-dc-plugs/dc-plug-o55-21mm-grey-p-9496.html


10
+1 avec Creach Amp concernant le type et la taille du cable.
J'utilise un cable (marque Belden mais une autre fera l'affaire, à voir ce que propose Banzai) avec 2 fils 22 ou 24 AWG ce qui correspond à 0.51 mm ou 0.64 mm.

Avertissement: ce message peut contenir des arachides.
