Amélioration du valve junior - bidouille - forum Epiphone Valve Junior (4/5)

Marchal

729

Posteur·euse AFfolé·e

Membre depuis 22 ans

Sujet de la discussion Posté le 29/04/2006 à 01:22:14

Un super site pour bidouiller son valve junior et resoudre en particulier les problèmes de bruit:
http://www.euthymia.org/DIY/VJmods.html

flochy

82

Posteur·euse AFfranchi·e

Membre depuis 19 ans

76 Posté le 17/07/2007 à 17:28:57

Dites, vous pensez que le changement de condos pour des Orange Drop ou Mallory a un gros impact sur le son? je suis prêt à faire la modif, mais si ca en vaut vraiment la peine.

0

Floc.

manson.reznor

742

Posteur·euse AFfolé·e

Membre depuis 21 ans

77 Posté le 17/07/2007 à 19:29:05

Oui ! Le changement des condos améliore le son. C'est encore plus audible après le changement du transfo de sortie ...

0

chigalihape

56

Posteur·euse AFfranchi·e

Membre depuis 22 ans

78 Posté le 17/07/2007 à 23:31:55

Salut !

vous avez une adresse sur paris pour trouver des condos mallory ou orange drop... et des composants spécifiques pour gratte et amp ?

Nos amis américains, anglais ou allemand ont bien tout ça, mais ça saoule un peu de faire de petites commandes ....

merci d'avance !

0

flochy

82

Posteur·euse AFfranchi·e

Membre depuis 19 ans

79 Posté le 18/07/2007 à 15:00:06

Tube Town propose des Orange Drop.
lesquelle faut-il? 715 ou 716? 200V ou 600V?

Si des gens sont motivés pour faire un achat groupé de composants ca m'intéresse.

0

Floc.

Lonewolf

42479

Membre d’honneur

Membre depuis 22 ans

80 Posté le 31/07/2007 à 19:01:55

Bon, va falloir que j'ouvre le mien, j'ai un vieux souffle des familles qui est apparu, changé les loupiotes et ça y'a rien fait.

Je m'en vais ressuivre tout ça proprement.

0

Better to be hated for who you are, than loved for who you are not

mike...

1

Nouvel·le AFfilié·e

Membre depuis 21 ans

81 Posté le 01/09/2007 à 05:30:26

J ai trouve les condensateurs orange drops chez "saint quentin radio" a PARIS du cote de la gare du nord !Je cherche encore pour le tranformateur HAMMOND si quequ un sait ou le trouver.......

0

Hotfirecaster

1282

AFicionado·a

Membre depuis 20 ans

82 Posté le 01/09/2007 à 21:33:31

Je crois bien que cet EPIPHONE va emporter l'Oscar de l'ampli le plus soumis à la bidouille :D:

0

Hotfirecaster

1282

AFicionado·a

Membre depuis 20 ans

83 Posté le 01/09/2007 à 21:34:09

Je crois bien que cet EPIPHONE va emporter l'Oscar de l'ampli le plus soumis à la bidouille :D:

0

vespone

28

Nouvel·le AFfilié·e

Membre depuis 18 ans

84 Posté le 05/10/2007 à 16:43:35

Bonjour à tous...
J'ai une lampe TELEFUNKEN EL84 Diamond (voire deux - matched) à Vendre ayant acheté un lot de 4 !
Les lampes sont neuves et testées.
Faites-moi une offre sur mon mail perso (sachant que sur Ebay elles partent aux alentours de 200$ les 4 les, en général, Pas Neuves...)
A +
Sebastien

0

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

85 Posté le 22/01/2022 à 23:57:17

Petit déterrage pour info :
Je n'ai changé que 3 composant,s les C1 et C2 de même valeur par des mallory 150.
C4 pour un condensateur 1uf/50V.
Toujours ma 12AX7EH electro harmonix, une JJ EL844.
Le HP Warehouse G8C qui est tout simplement extra.
Et c'est tout.
L'ampli me revient avec son achat et les quelques pièces à 125 euros.
A ce prix la, j'ai un petit monstre avec un son fabuleux.

image.php

0

Millezotla, esclave des temps modernes.

[ Dernière édition du message le 24/01/2022 à 13:12:53 ]

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

86 Posté le 25/01/2022 à 09:40:53

Sinon, concernant le mod JP1 qui consiste à couper le conducteur, vous en pensez quoi ?
Quelqu'un l'a déjà fait ? Si oui, ça apporte quoi exactement ?

0

Millezotla, esclave des temps modernes.

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

87 Posté le 25/01/2022 à 23:00:40

Le mod JP1 :

0

Millezotla, esclave des temps modernes.

[ Dernière édition du message le 25/01/2022 à 23:01:33 ]

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

88 Posté le 26/01/2022 à 15:08:50

Je me sens seul ici !
Pas grave.
Puisqu'il y a trop de réponses à traiter, j'ai donc décider de faire l'expérience.
J'ai coupé le cavalier JP1 ! :oo:

En plein milieu, je me suis donc servi des pattes que j'ai relevées afin de souder 2 fils reliés à un switch que j'ai placé à l'arrière pour éviter de percer la face avant.
Mon ressenti une fois tout remonté en prenant le temps d'essayer. :aime:

C'est bon. J'ai déjà actionné pas mal de fois le switch afin de comparé. Déjà, en ayant changé quelques composants et HP, ça sonne. Mais en enclanchant le switch, un peu moins de basses, des aigues et mediums un peu plus présents. Une impression d'une légère augmentation du gain. Le sons est jouissif, ho p..... ce que c'est bon...
Dans le semaine, j'installe le standby.

Ci dessous, pendant l'installation des 2 fils reliés au JP1.

image.php

Les fils reliés au mini switch :

image.php

0

Millezotla, esclave des temps modernes.

[ Dernière édition du message le 26/01/2022 à 16:24:12 ]

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

89 Posté le 26/01/2022 à 20:17:00

Bonjour millezotla,

Si j'ai bien vu le Jumper 1 c'est le condensateur cathode de la 2ème triode. Ouvrir le jumper à pour effet de diminuer le gain de cette triode sur toute les fréquences (22uF), en faite tu as le volume qui est juste avant cette triode, donc enlever le condensateur revient d'une certaine façon à baisser le bouton de volume.

Pour couper les basses il faudrait faire comme tu l'as déjà modifié pour la 1ère triode : changer le condensateur pour une valeur plus petite que 22uF (tu avais mis 1uF).

Pour le Standy me le met pas, ça n'as aucun intérêt.

1

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

90 Posté le 26/01/2022 à 20:50:45

Salut CREACH amp,
merci pour ta réponse.
Mais le JP1 n'est pas un condensateur, c'est juste une tige.
Et au contraire, lorsque j'ouvre ce circuit, on sent une légère augmentation du volume et de gain. Des basses plus jolies et une augmentation aigues médiums.
Il est juste à coté de R6, dont un mod est de couper le circuit ici afin d'augmenter le gain.
Je vais suivre ton conseil et ne pas installer le standby.

0

Millezotla, esclave des temps modernes.

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

91 Posté le 26/01/2022 à 21:08:27

Hehe, effectivement le jumper est un fil, qui va d'un point A à un point B, de la cathode au condensateur, ouvrir le jumper : désactiver le condensateur : moins de gain. 22 uF sur toutes les fréquences guitares.

Le infos sur la relation entre le condensateur de cathode et les fréquences boostés par le condensateur (bien utile à connaître puisque tu as fait la modif en 1ère triode) :

1

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

92 Posté le 26/01/2022 à 22:31:08

Je n'ai aucunes compétences dans ce domaine. Je n'y comprends rien.
Mais tu dis que théoriquement il y a une baisse de gain. Mais je constate le contraire.

0

Millezotla, esclave des temps modernes.

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

93 Posté le 27/01/2022 à 07:55:18

Il ne faut pas exclure que tu confonde la position ouvert et fermée, tu as plus de gain lorsque le switch est en haut ? Comme sur ta photo.

1

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

94 Posté le 27/01/2022 à 08:03:11

Sans parler de switch, j'ai plus de gain et de volume lorsque j'ai coupé le fil JP1.
Moins lorsque je remets en position d'origine.

0

Millezotla, esclave des temps modernes.

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

95 Posté le 27/01/2022 à 13:24:31

... "C3 lifted.. which is less farty, and ever so slightly less gainy."

"The jp1 or jumpy mod is a quick fix type mod. to dump those lows and cut some of the gain"

Le sujet : https://www.mylespaul.com/threads/nad-finally-my-first-tube-amp.209050/

Une petite vidéo ici : http://www.soundgaragetales.com/epiphone-vj-mods/epiphone-valve-junior-jp1-mod

Là un sujet sympa pour toi (à la place de couper le Jumper 1 il a mis un 1 uF en C3, ce serait peut être plus ce qui te conviendrait si tu veux plus de gain et moins de basses) : https://www.mylespaul.com/threads/epiphone-valve-junior-mods.186850/

0

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

96 Posté le 27/01/2022 à 18:41:47

Super merci.
Je vais donc changer le C3 pour voir.
En plus tout est dans le schéma :

image.php

0

Millezotla, esclave des temps modernes.

[ Dernière édition du message le 27/01/2022 à 18:42:29 ]

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

97 Posté le 28/01/2022 à 10:05:39

J'ai donc changé le C3 pour un 1uf. Le son est bon, voir excellent. Par contre beaucoup moins de saturation. Je dois pousser plus le volume afin d'avoir à peu près la même qu'auparavant.
De plus, j'ai monté une EL844. Je vais voir ce que ça donne avec une sovteck EL84.
Mais le son est top. Comme ça, en 10 mns de test, avant le son était un peu typé Angus, avec la 1uf, disons typé Billy Gibbons ! :roll:

Comment monter les 2 condensateurs afin de basculer entre l'origine et ce 1uf avec un switch ?

0

Millezotla, esclave des temps modernes.

[ Dernière édition du message le 28/01/2022 à 10:07:49 ]

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

98 Posté le 28/01/2022 à 11:55:44

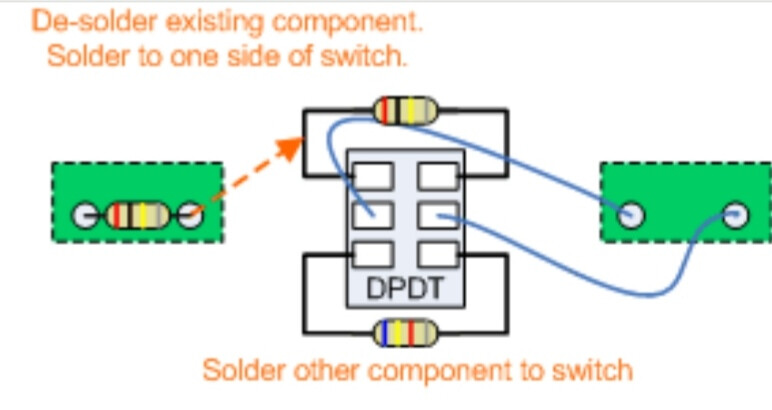

En gardant le switch que tu as monté, comme ce dessin mais évidemment les condensateurs à la place des résistances.

0

millezotla

840

Posteur·euse AFfolé·e

Membre depuis 22 ans

99 Posté le 28/01/2022 à 12:46:04

Mais les moins, par exemple sur la carte est à droite, que je branche sur la patte du milieu du switch ? Et les moins des condensateurs, également sur la droite en bas et en haut ?
Je veux être sur !

0

Millezotla, esclave des temps modernes.

CREACH amp

1107

AFicionado·a

Membre depuis 6 ans

100 Posté le 28/01/2022 à 13:29:58

Sur le switch tu met les + par exemple à gauche, un condensateur en haut, l'autre en bas, un fil rouge au milieu qui va au + sur le circuit imprimé.
Et à droite les - de la même façon.

0
