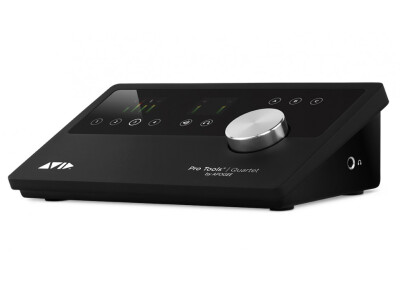

Avid Pro Tools | Quartet

Quatre connexions combo micro/instrument/ligne (XLR et 6,35 mm) :

• Entrées ligne combo : symétriques, +20 dBu max
• Entrées micro/instrument : +20 dBu/+14 dBu max

Quatre préamplis micro :

• Gain : jusqu'à 75 dB
• EIN : 128 dB (non pondéré) @ 60 dB, entrée 150 Ohm
• Niveau d'entrée max (réf. +4 dBu) : +20 dBu
• Impédance d'entrée : 3 kOhm

• Niveau d'entrée max : 14 dBu
• Impédance d'entrée : >2 MOhm

Huit canaux d'entrée ADAT/SMUX via deux connexions Toslink (44,1 - 96 kHz)

Huit sorties analogiques :

• Six sorties ligne/haut-parleur symétriques TRS 6,35 mm (niveau de sortie max +20 dBu)
• Une sortie casque stéréo 6,35 mm

Sortie Word Clock (BNC)

• USB 2.0 haut débit pour la connexion à un ordinateur Mac ou Windows
• E/S MIDI (connecteur de type USB-A) pour la connexion d'un clavier, d'un synthé ou d'un contrôleur DJ compatible CoreMIDI

• Niveau d'entrée max (réf. +4 dBu) : +20 dBu
• Niveau d'entrée max (réf. -10 dBV) : +6 dBV
• Impédance d'entrée : 5 kOhm
• Réponse en fréquence (20 Hz à 20 kHz) : > +/-0,2 dB @ 44,1 kHz
• THD+N relative : -106 dB @ 96 kHz
• Plage dynamique : 114 dB, pondération A

• Niveau de sortie max (réf. +4 dBu) : +20 dBu
• Niveau de sortie max (réf. -10 dBV) : +6 dBV
• Impédance de sortie ligne : 90 Ohm
• Niveau de sortie casque max : 19 dBu
• Impédance de sortie casque : 30 Ohm
• Réponse en fréquence (20 Hz à 20 kHz) : > +/-0,05 dB @ 44,1 kHz
• THD+N relative : -113 dB @ 96 kHz
• Plage dynamique : 123 dB, pondération A

• Trois pavés tactiles configurables pour contrôler les fonctions suivantes :
  • Mute des sorties
  • Atténuation des sorties
  • Sommation en mono
  • Réinitialisation des indicateurs de niveau
  • Activation d'une paire de haut-parleurs (permet le monitoring sur un maximum de trois paires de haut-parleurs ou en surround 5.1)
• Six pavés QuickTouch pour la sélection des entrées et sorties
