Ce thread est destiné à discuter du tutoriel "Confectionner son propre câble Tuchel - XLR"
![berl berl](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
berl
![10919 posts au compteur 10919 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/berl.png)
Si je puis me permettre, ton micro cablé comme ça sera hors phase.

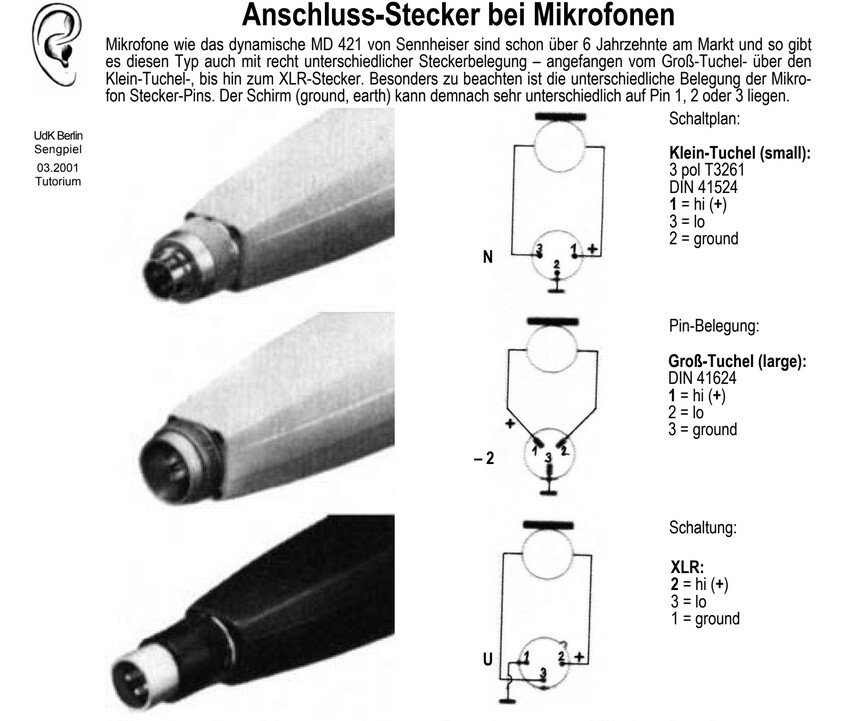

Sur le Klein Tuchel utilisé par Sennheiser et Beyerdynamic avant les XLR, la broche 1 est le point chaud et la 3 le point froid.
![1912802.png 1912802.png](https://medias.audiofanzine.com/images/thumbs3/1912802.png)
![252631d1315461538-tuchel-connector-question-beyer-m69n-wiring-diagram.jpg 252631d1315461538-tuchel-connector-question-beyer-m69n-wiring-diagram.jpg](https://www.gearslutz.com/board/attachments/so-much-gear-so-little-time/252631d1315461538-tuchel-connector-question-beyer-m69n-wiring-diagram.jpg)
![43571d1398266863t-sennheiser-md-421-tuchel-xlr-tuchel-xlr-connection.jpg 43571d1398266863t-sennheiser-md-421-tuchel-xlr-tuchel-xlr-connection.jpg](https://www.gearslutz.com/board/attachments/so-much-gear-so-little-time/43571d1398266863t-sennheiser-md-421-tuchel-xlr-tuchel-xlr-connection.jpg)
Je te suggère de le corriger sur le tutoriel, et aussi de mettre tes images sur AudioFanzine, ce qui leur permettra d'apparaitre dans le tutoriel : ce sera quand même plus parlant.
Même si c'est le même type de connecteur, ce que tu as utilisé est une prise DIN audio circulaire DIN41524 3 broches, le connecteur Tuchel (même norme DIN41524 pour le brochage) possède un verrouillage sur le micro par une bague à vis.
![sennheiser-md-421-n-808295.jpg sennheiser-md-421-n-808295.jpg](https://medias.audiofanzine.com/images/thumbs3/sennheiser-md-421-n-808295.jpg)
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
[ Dernière édition du message le 14/11/2015 à 04:58:45 ]
![berl berl](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
berl
![10919 posts au compteur 10919 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/berl.png)
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
Je suggère juste quelques améliorations.
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
![Carburetor_dung Carburetor_dung](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Carburetor_dung
![424 posts au compteur 424 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/4.png)
Merci!
![berl berl](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
berl
![10919 posts au compteur 10919 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/berl.png)
Juste une question, quel est l'intérêt de séparer la masse en deux pour la relier également au corps du micro ?
D'une part il faut que le corps du micro soit mis à la masse (par la mécanique du connecteur, ce n'est pas toujours le cas en interne) et la broche de masse électrique aussi.
D'autre part c'est plus élégant de le faire en divisant la tresse en deux que de rajouter un bout de fil.
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
![Carburetor_dung Carburetor_dung](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Carburetor_dung
![424 posts au compteur 424 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/4.png)
![berl berl](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
berl
![10919 posts au compteur 10919 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/berl.png)
Mais au niveau du câble ces deux masses étant confondues il faut être certain qu'elles sont bien toutes deux reliées.
D'où cette connexion.
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
[ Dernière édition du message le 22/12/2015 à 02:46:03 ]
![paradies paradies](https://img.audiofanzine.com/img/user/avatar/1/7/173260.jpg?w=40&h=40&fm=pjpg&s=56759a95f98af05f81c42dc528104a7b)
paradies
![1702 posts au compteur 1702 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
Je quitte audiofanzine tant qu'ils pratiqueront l'écriture inclusive.
