Pédale fonctionne avec pile mais pas sur prise d'alimentation ?!

  • 67 réponses
  • 5 participants
  • 1 640 vues
  • 5 followers
Sujet de la discussion Pédale fonctionne avec pile mais pas sur prise d'alimentation ?!
Bonjour,

Je viens d'acquérir en occasion la pédale BEHRINGER V-TONE Acoustic ADI 21 et je rencontre un souci curieux : elle fonctionne parfaitement sur pile 9V mais pas sur alim !?
J'ai testé différentes alim qui fonctionnent avec toutes mes autres pédales, rien n'y fait... J'ai contrôlé les caractéristiques, elles sont tout à fait standard et identiques à mes autres pédales : 9 volts, centre négatif, DC, 35mA .... La seule chose curieuse est que dans le mode d'emploi il est dit que la prise est de 2 mm versus les traditionnels 2,1 mm ou 2,5 mm ... mais j'ai vraiment du mal à y croire... et si c'était ça le problème, je pense qu'il serait de notoriété publique ? J'ai cherché sur le net et les forums, le problème n'est pas répandu mais semble tout de même exister : certains l'ont réglé en aspergeant d'un spray contact l'intérieur de la fiche, beaucoup d'autres n'ont pas réglé le problème et l'ont foutu à la poubelle, vu le faible prix de la pédale.

Qui aurait une idée ? Sachant que j'ai évidemment aspergé la fiche avec mon spray contact magique qui m'a souvent dépanné, mais pas sur ce coup là...
Cela servirait il à qqchose de changer ce composant ? je veux dire : peut il avoir grillé suite à une mauvaise utilisation de son prédécesseur ? (polarité inversée ? mauvais voltage ?) Il évite les contacts et me dit qu'il faut que j'utilise de 12 v ce qui est évidemment faux (c'est mêm marqué directement sur la pédale qu'il faut du 9V :oo:)

Merci !
Cordialement
Jérôme

[ Dernière édition du message le 04/03/2024 à 10:23:24 ]

Afficher le sujet de la discussion
26
Bein, que je n’ai aucune mesure ohms contrairement à toutes les autres résistances que j’ai testée
27
Citation de Jérôme RAPP :
Bein, que je n’ai aucune mesure ohms contrairement à toutes les autres résistances que j’ai testée


C'est ce qu'on appelle une résistance ouverte, tu devais lire infinie / OL .
Merci pour la réponse
28
Il reste a espérer très très fort que le 12 volts n'a pas endommager d'autre composantes en aval.
Car pour qu'unerésistance brûle , il faut qu'un pièce en aval demande trop de courant ( à cause du voltage trop élevé, le 12 volts ) et le courant trop élevé a brulé la résistance.
Une résistance ne brûle jamais d'elle même, il y a toujours un cause, un problème en aval
29

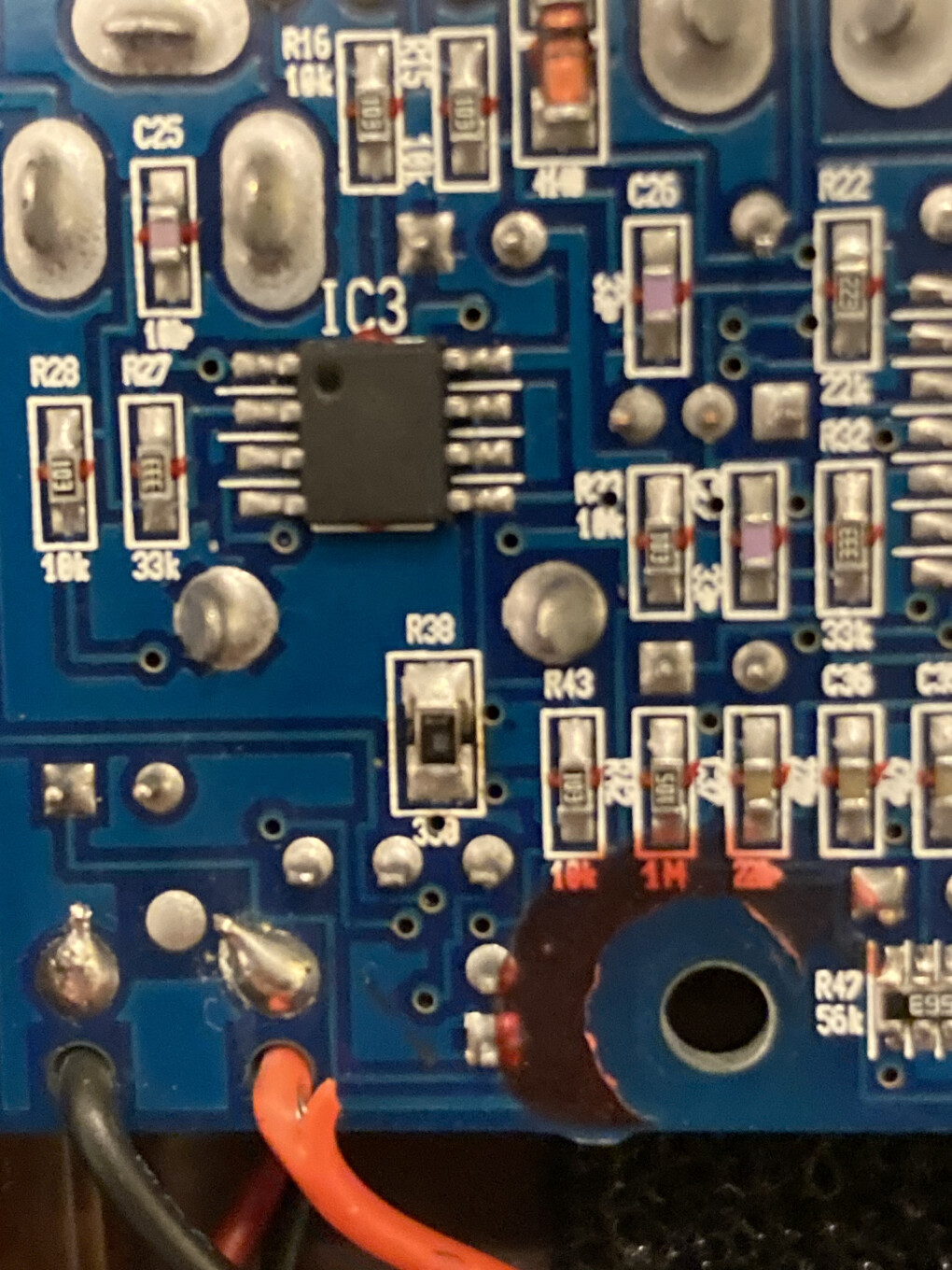

Par contre sur la photo de la R38 on dirait que la valeur commence par 1...
Behringer aurait-il changé la valeur ?
Pourtant c'est marqué 330 juste en dessous donc étrange tout ça.
30
Le fait qu'elle soit endommagée .........Le 1 est-il fiable.
Par exemple R43 = 103 . sur le schématique il est bien écrit 10K , = 10,000 ohms = 103

Donc le schématique semble fiable.

Et je reviens à ma réponse précédente, la résistance brulée pourrait être une résistance fusible pour protéger le circuit en cas de branchement de voltage trop élevé. Il est donc possible qu'il n'y ait pas de dommage ailleurs.
31
103 = 10 avec trois zéros,
32
@latole : merci pour tes commentaires, qu’y aurait il en aval de la R38 ? Le connecteur/embase d’alimentation lui même pour sûr mais quoi d’autre ?

@sauce : oui je n’avais même pas tilté…. ??

En tous cas merci de vous intéressé à mon cas et n’oublions pas que ce truc vaut pas un clou : donc j’y vais pour le remplacement de la R38 ?
33
En aval ; tout ce qui est alimenté par le transformateur ou la batterie.
Mais je ne crois pas que tu doives t'en préoccuper.
34
En regardant le schéma je ne vois rien qui craint si on met du 12v et si ça fonctionne sur pile y'a pas de raison pour que ça ne fonctionne pas sur adaptateur.

La pile tenait longtemps ?

Ca vaut le coup de tenter le remplacement.
35
@sauce : oui tout fonctionne parfaitement sur pile, je pense pas en revanche avoir fait un test de plus de 10 minutes... me suis pas chronométré :clin:
Allez, c'est parti pour le remplacement (peut-être ce soir ... ou demain) , je vous tiens au courant :mrg:
36
Citation de sauce :
En regardant le schéma je ne vois rien qui craint si on met du 12v et si ça fonctionne sur pile y'a pas de raison pour que ça ne fonctionne pas sur adaptateur.



Rien qui craint ? Et tout ce qui est alimenté normalement en 9 volts aurait pu recevoir du 12 volts; les amplis opérationnels, les transistors ?
Par contre, comme ça fonctionne avec une pile, ça augure bien. La résistance aura servi de protection.

Ce que ne fera pas la nouvelle résistance. mais la pédale est maintenant entre bonne mains.
37
Citation de Jérôme RAPP :
@sauce : oui tout fonctionne parfaitement sur pile, je pense pas en revanche avoir fait un test de plus de 10 minutes... me suis pas chronométré :clin:
Allez, c'est parti pour le remplacement (peut-être ce soir ... ou demain) , je vous tiens au courant :mrg:


Tu as déjà une résitance ?
38
Franchement 330 ohm me parait énorme non ?
39
Citation de sauce :
Franchement 330 ohm me parait énorme non ?


Sur quoi te bases-tu pour écrire celà ?
40
En général la résistance est sur le "+" et limite le courant en cas d'inversion de polarité (d'ailleurs c'est ce qui a dû se passer pour qu'elle crame).
Et sa valeur est dans les 47 ohms.

Là elle est sur le "-" qui en soit n'est pas gênant et joue le même rôle mais dans l'utilisation normale vu qu'elle est tranversée par tout le courant que le circuit consomme (vu que c'est le seul chemin pour revenir au "-" de l'adaptateur), ça fait une belle chute de tension.
41
Et où à tu lus ou vu que sa valeur doit être 47 ohms ?

Parce que la valeur de cette résistance doit être en fonction du voltage et courant du transformateur qui vient avec.
Il ne peut y avoir de valeur standard comme il n'y a pas de transformateurs standards.

Et c'est écrit sous la résistance sur le circuit imprimé ; 330

Et surtout, rien ne permet de mettre en doute les valeurs du schématique, du moins jusqu'à présent


[ Dernière édition du message le 06/03/2024 à 14:44:08 ]

42
Ben si le 1 clairement visible sur la résistance brûlée :)

Mais vu que cette résistance est le seule chemin pour retourner au "-" de l'adaptateur, tout le courant passe dedans en utilisation "normale" et si tu fais le calcul pour 20mA de courant regarde la chute de tension dans la résistance c'est énorme.
43
Reli mon "update".
44

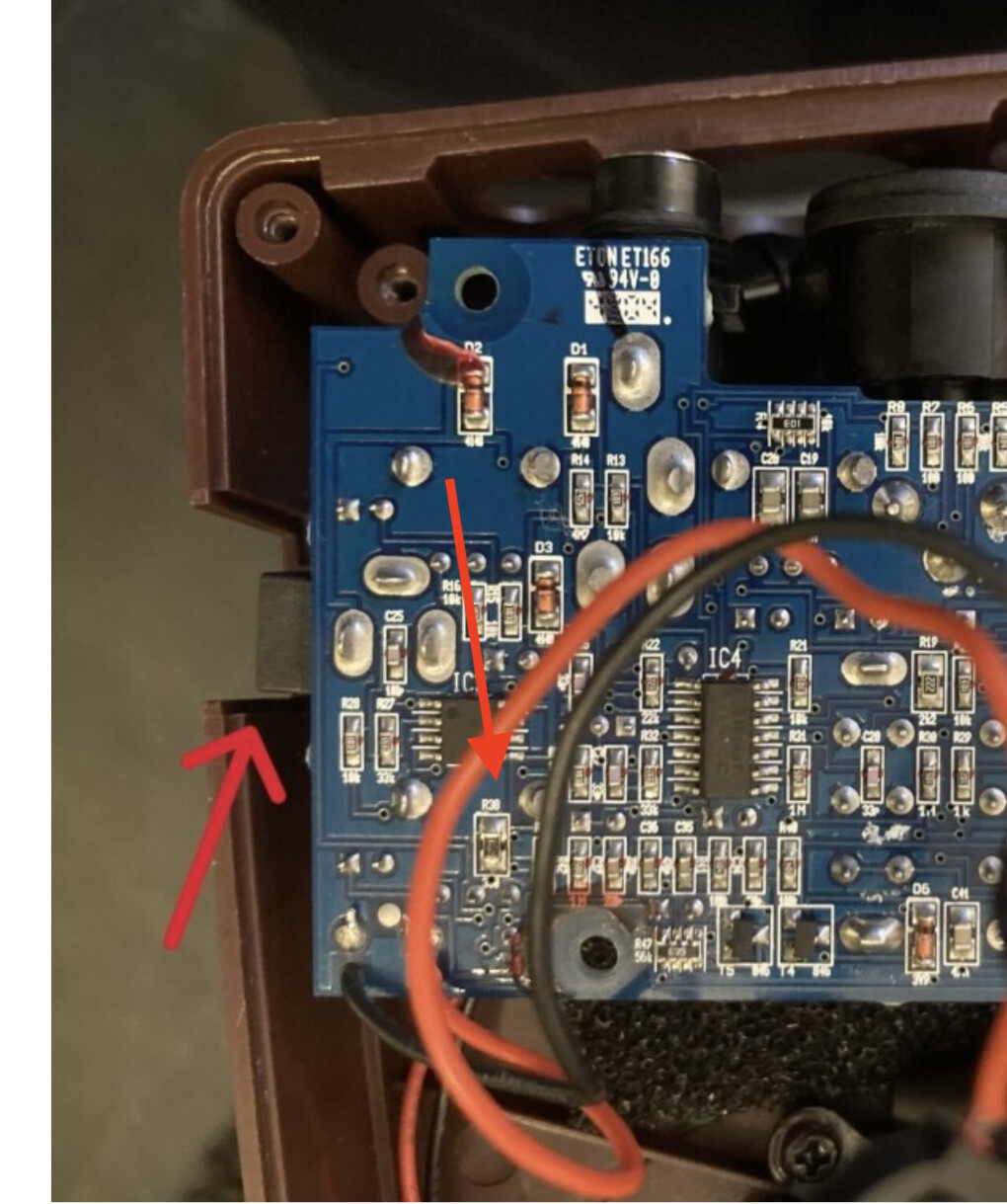

Oui je sais que 330 est écrit en dessus mais regarde la photo :


Moi je vois un 1 :)
45
Citation de sauce :
Ben si le 1 clairement visible sur la résistance brûlée :)

Mais vu que cette résistance est le seule chemin pour retourner au "-" de l'adaptateur, tout le courant passe dedans en utilisation "normale" et si tu fais le calcul pour 20mA de courant regarde la chute de tension dans la résistance c'est énorme.


Le supposé 1 n'a aucun intérêt ,il n'a pas du tout la même forme . Et le 330 , ça ne compte pas ?

[ Dernière édition du message le 06/03/2024 à 14:47:40 ]

46
Jerôme fera bien ce qu'il veut, je n'ai aucun produit a vendre.

Je cesse de suivre, tout a été dit .

[ Dernière édition du message le 06/03/2024 à 14:49:33 ]

47
Euh je n'ai rien à vendre non plus je m'interroge juste :)

Je suis électronicien amateur j'apprends encore mais là ça me paraissait assez étrange comme valeur en voyant le schéma.
J'essaie de comprendre mais pareil je me dis c'est marqué sur le schéma ET sur le PCB il ne doit pas y avoir d'erreur mais bon c'est pas la première fois qu'il y aurait des erreurs sur des schémas et des PCB :)
48
Citation de sauce :
Ben si le 1 clairement visible sur la résistance brûlée :)

Mais vu que cette résistance est le seule chemin pour retourner au "-" de l'adaptateur, tout le courant passe dedans en utilisation "normale" et si tu fais le calcul pour 20mA de courant regarde la chute de tension dans la résistance c'est énorme.


Rien ne dit que le transformateur de cette compagnie sort 9 volts , Beaucoup de transformateurs non régulés en voltage sont mentionné être des 9 volts mais sont en réalité des 10, 11, 12...volts et le bon voltage est obtenu grâce a une résistance interne.

D'ailleurs le vendeur parlait de 12 volts . Un transformateur non régulé de 9 volts donnera toujours beaucoup plus quand on le mesure non branché.
C'est peut-être ce que le vendeur a fait ?
49
Moi je penche plus vers une inversion de polarité la diode D2 est là pour ça mais R38 se mange tout donc elle a fait fusible.
Surtout s'il a mis un 12v la puissance dissipée est de quasiment 1/2w.
50
Hello

J’ai cherché partout hier soir dans me affaires, mais je n’ai pas trouvé les résistances de rechange que je pensais avoir.
Va donc de tout façon falloir que j’en rachète.
Du coup je prends quoi selon toi @sauce ?

Jérôme
