Pédale fonctionne avec pile mais pas sur prise d'alimentation ?!

  • 67 réponses
  • 5 participants
  • 1 637 vues
  • 5 followers
Sujet de la discussion Pédale fonctionne avec pile mais pas sur prise d'alimentation ?!
Bonjour,

Je viens d'acquérir en occasion la pédale BEHRINGER V-TONE Acoustic ADI 21 et je rencontre un souci curieux : elle fonctionne parfaitement sur pile 9V mais pas sur alim !?
J'ai testé différentes alim qui fonctionnent avec toutes mes autres pédales, rien n'y fait... J'ai contrôlé les caractéristiques, elles sont tout à fait standard et identiques à mes autres pédales : 9 volts, centre négatif, DC, 35mA .... La seule chose curieuse est que dans le mode d'emploi il est dit que la prise est de 2 mm versus les traditionnels 2,1 mm ou 2,5 mm ... mais j'ai vraiment du mal à y croire... et si c'était ça le problème, je pense qu'il serait de notoriété publique ? J'ai cherché sur le net et les forums, le problème n'est pas répandu mais semble tout de même exister : certains l'ont réglé en aspergeant d'un spray contact l'intérieur de la fiche, beaucoup d'autres n'ont pas réglé le problème et l'ont foutu à la poubelle, vu le faible prix de la pédale.

Qui aurait une idée ? Sachant que j'ai évidemment aspergé la fiche avec mon spray contact magique qui m'a souvent dépanné, mais pas sur ce coup là...
Cela servirait il à qqchose de changer ce composant ? je veux dire : peut il avoir grillé suite à une mauvaise utilisation de son prédécesseur ? (polarité inversée ? mauvais voltage ?) Il évite les contacts et me dit qu'il faut que j'utilise de 12 v ce qui est évidemment faux (c'est mêm marqué directement sur la pédale qu'il faut du 9V :oo:)

Merci !
Cordialement
Jérôme

[ Dernière édition du message le 04/03/2024 à 10:23:24 ]

2
La prise de 2 mm dont tu parles est la patte du centre , le négatif.
Évidemment si tu insères une prise femelle DC ayant une ouverture plus grande , 2. ou 2,5 mm le contact risque d'être intermittent mais en bougeant cette prise tu devrais quand même constater que la pédale peut être alimentée par moment.

Si ce n'est pas le cas il faut que la prise dans la pédale soit défectueuse ou une / des soudures ou autre chose qui aurait pu être griller par une mauvaise utilisation.
Impossible d'en savoir plus avant d'ouvrir la pédale et de s'y connaître en électronique.
Le vendeur t'avait il confirmé le fonctionnement parfait de la pédale ; pile et transformateur ?

Quand a asperger la prise de nettoyeur de contact pour réparer, je ne vois pas comment ça pourrait fonctionner dans ton cas.
Sur le net on lit plus d'information incomplètes ( qui change tout) sinon de la très mauvaise information.

Personnellement je ne regarde même pas ces produits à très bas prix qui ne peuvent être que de piètre qualité de construction et de rendement sonore.
3
Merci @latole pour ta réponse

La personne qui me l'a vendu n'est plus très bavarde et coopérative :clin:
Elle s'est contenté de me dire que c'est du 12V et non du 9 (ce qui est faux) et ne se prononce plus à présent

Je suis d'accord : si la patte cylindrique faisait réellement 2.0 mm (et non 2.1 mm), j'aurais tout de même pu avoir obtenir une connexion momentanée en bougeant un peu la partie femelle de l'alim....Mais de toute façon je ne suis pas certain que ça existe du 2.0 mm ?? C'est un autre débat

Si j'enquête un peu, c'est vraiment plus par curiosité, c'est souvent comme ça qu'on apprend des choses ... et ce n'est pas pour le prix de la pédale :mrg:
Je suis à court d'idée et vais peut essayer de remplacer cette embase (ou fiche) connecteur...
4
La prise côté pédale aurait des soudures de brisées ou pire ce serait une pièce dans le circuit.
Je ne vois pas pourquoi tu devrais la remplacer avant de trouver le problème car une fois soudé ( si c'est un problème) tu devrais pouvoir faire fonctionner la pédale temporairement comme je l'ai déjà expliqué.

Si elle ne fonctionne pas par la suite, c'est qu'il y a un problème dans le circuit probablement irréparable à moins d'être un spécialiste.
Le vendeur en disant que c'est du 12 volts et qu'il a dû utiliser, a endommagé une composantes autre que la prise

Le vendeur en étant peu bavard en dit beaucoup , il savait qu'il vendait une pédale brisé.

[ Dernière édition du message le 04/03/2024 à 14:35:55 ]

5
Je pense aussi que ça vient de l'embase DC. As-tu la possibilité d'essayer avec des prises femelles dont le diamètre intérieur est plus petit ?
J'ai déjà eu ce type de problème, le dernier en date avec le Bitrazer, et même en bougeant la prise rien ne se passait. Heureusement j'ai pas mal d'alimes universelles avec embouts interchangeables et j'ai fini par trouver le bon.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

[ Dernière édition du message le 04/03/2024 à 14:39:26 ]

6
En bougeant le connecteur femelle de la bonne manière, un contact se fera nécessairement.
7
S'il y a suffisamment de jeu.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

8
Citation de kosmix :
S'il y a suffisamment de jeu.


Très juste si le diamètre extérieur est serré , ce ne sera pas possible.
L'est 'il dans le cas présent ?
9
Merci beaucoup @Kosmix et @Latole, mais je ne sens absolument aucun jeu lorsque je branche une alimentation standard de 2.1 mm. J'ai encore ré-essayé avec différentes alim et en jouant avec, mais ça me semble être vraiment le standard et je n'ai aucune réaction.
(Les 2 mm mentionnées dans le mode d'emploi de Behringer ne sont peut être juste pas assez précis, je ne sais même pas si ça existe vraiment du 2.0 ?? le 2 mm sous entend peut-être le standard 2.1..... Ce serait tout de même bizarre que personne n'en parle et que behringer soit allé cherché une dimension incompatible avec les standards du marché alors que leur credo c'est justement du matos pas cher hyper flexible... j'ai regardé plusieurs mode d'emploi de plusieurs pédales Behringer, c'est toujours "2 mm" qui est mentionné)

Ce qui est vraiment surprenant encore une fois c'est que je n'ai pas de problème avec la pile, ce qui me laisse tout de même imaginer que rien n'a grillé dans le circuit... non ?
10
Citation de Jérôme RAPP :
Merci beaucoup @Kosmix et @Latole,
Ce serait tout de même bizarre que personne n'en parle et que behringer soit allé cherché une dimension incompatible avec les standards du marché alors que leur credo c'est justement du matos pas cher hyper flexible... j'ai regardé plusieurs mode d'emploi de plusieurs pédales Behringer, c'est toujours "2 mm" qui est mentionné)

Bizarre que personne n'en parle ? Non pas du tout, une pédale sans doute peu populaire ou tu n'as simplement pas trouvé surtout si tu as cherché avec Google en francais.
Il y a très peu d'information et sur n'importe quel sujet côté francophone. Tout se passe en anglais sur le web.

Ce qui est vraiment surprenant encore une fois c'est que je n'ai pas de problème avec la pile, ce qui me laisse tout de même imaginer que rien n'a grillé dans le circuit... non ?


Non ! deux circuits différents.

[ Dernière édition du message le 04/03/2024 à 16:30:34 ]

11
@latole : non je te confirme que je suis allé voir les notices officielles en anglais (sur le site Behringer directement)
"Power connector : 2 mm DC jack, negative center"
Même chose sur toutes les pédales.

Que veux tu dire par "Non ! deux circuits différents." ?

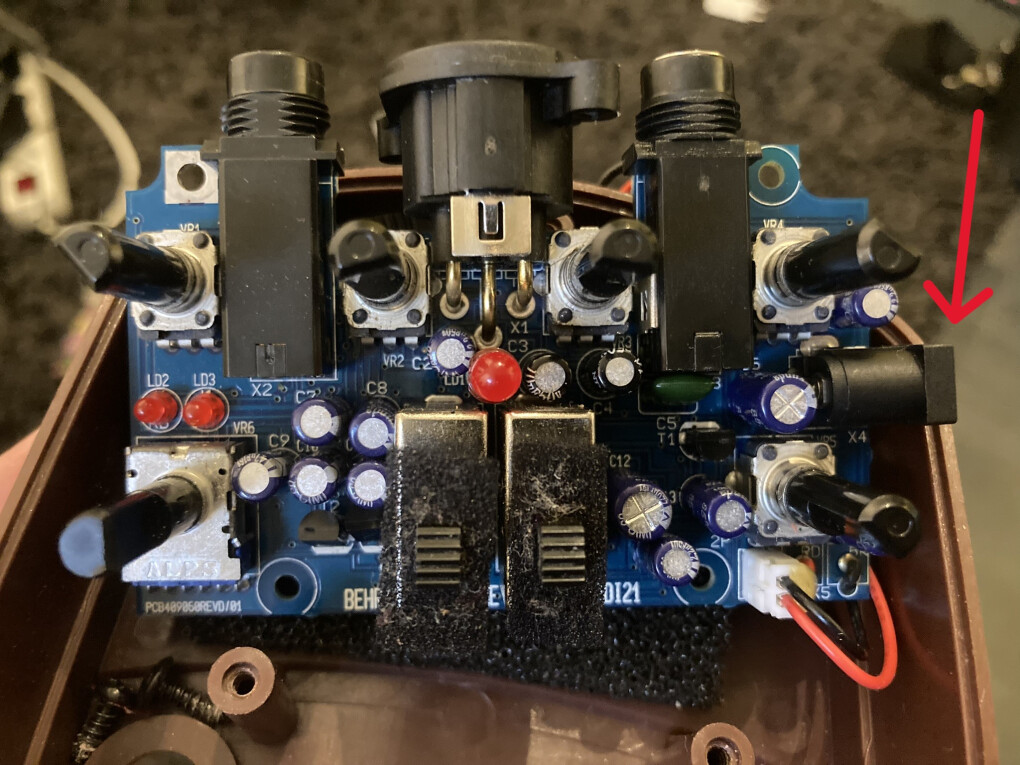

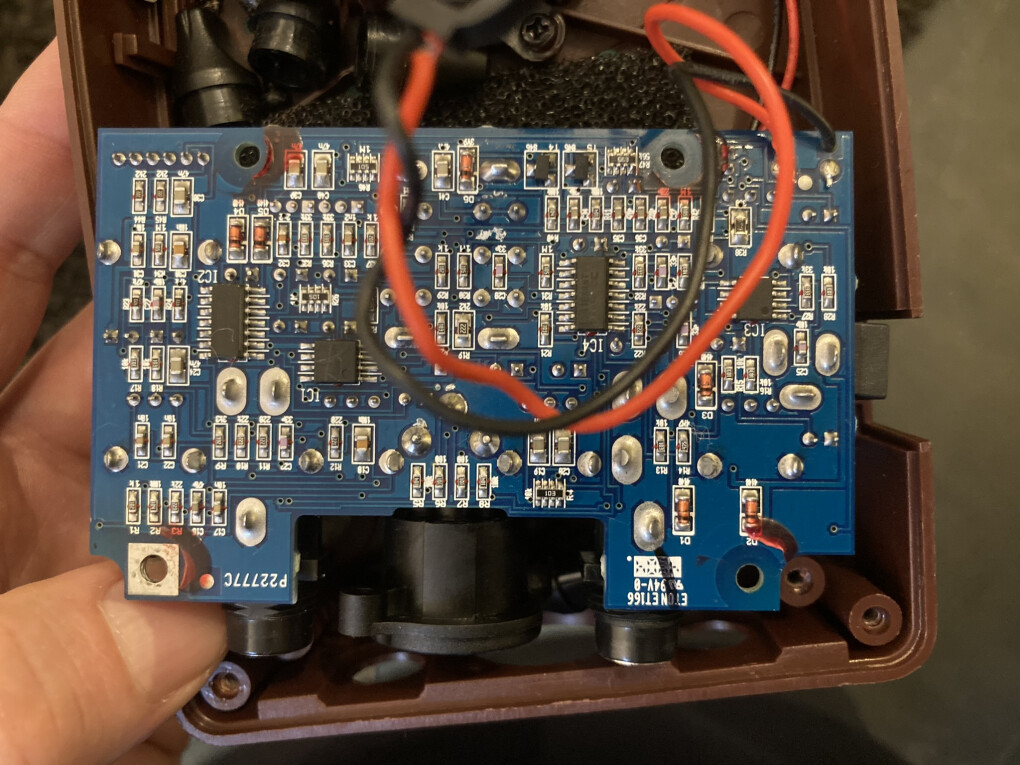

je joint une photo de chaque côté du circuit imprimé
le connecteur d'alimentation est pointé par une fleche rouge sur chaque photo

encore merci pour votre aide !
PS : je réitère, c'est plus mon envie de comprendre que mon besoin de sauver cette pédale qui m'anime :clin:

[ Dernière édition du message le 04/03/2024 à 17:10:25 ]

12
Bonsoir;

As-tu un multimètre pour tester 2-3 choses ?
13
Ce problème ; tu as chercher sur les forums en anglais aussi ? C'est de ça que je parlais , pas la notice

2 circuits :
L'alimentation par transformateur a souvent besoin de passer par d'autres pièces pour être filtrer et réguler ( ce qu'une batterie n'a pas besoin) si ces pièces ont été endommagées par l'utilisation du 12 volts seule la batterie fonctionnera.

Il est aussi possible que la pédale soit en bon état mais que les prises DC que tu utilisent ne fassent pas contact sur la tige centrale de la prise côté pédale à cause de son faible diamètre.

Il faudrait que tu puises brancher correctement, de manière fiable, tes alimentations à la prise de la pédale.
Là tu sauras parce que je ne vois pas de soudures défectueuses à la prise.

Cette pédale semble très bien construite
14
Le schéma :

https://www.synthxl.com/wp-content/uploads/2020/03/Behringer-ADI-21-Schematic.pdf
15
Je crois que j'ai trouvé la résistance r38 semble brûlée et c'est celle qui met au 0v l'alim 9v.
16
Citation de sauce :
Je crois que j'ai trouvé la résistance r38 semble brûlée et c'est celle qui met au 0v l'alim 9v.
à


Tu es bon observateur, possible en effet . Une 330 ohms .Ça se confirmerait avec un voltmètre


17
Un grand merci @sauce pour tes recherches du circuit et ton sens de l’observation , je suis impressionné

J’ai essayé de zoomer sur la R38, pas super facile…

Ça a l’air chaud à remplacer…
C’est une cms/smd ?
18
Il faudrait confirmer avec un voltmètre avant tout.
Un atelier où on répare des cellulaires ou des ordinateurs pourrait remplacer cette résistance s'ils ont cette valeur en main.
19
En regardant le schéma il n'y avait pas 36 solutions soit c'était le jack DC soit la R38 sinon tout le reste était commun avec la pile.
Et en re-regardant tes photos pour savoir où se trouvait le R38 j'ai vu qu'elle avait pas l'air bien en forme.

A confirmer en effet avec un multimètre...
20
Pour l'enlever ce n'est pas trop dur enfin si tu sais souder tu fais une grosse boule d'étain qui touche les 2 côtés et ça partira facilement.
Et après tu peux même souder une résistance normale sur les 2 pad si tu ne veux pas remettre une CMS.
21
Citation de sauce :
Pour l'enlever ce n'est pas trop dur enfin si tu sais souder tu fais une grosse boule d'étain qui touche les 2 côtés et ça partira facilement.
Et après tu peux même souder une résistance normale sur les 2 pad si tu ne veux pas remettre une CMS.


Très juste.
22
Achète un 330 ohms 1 / 4 de watts et apporte-l a ton circuit a un atelier de cellulaire ( smartphone chez vous ) ou d'ordinateur et ils devraient te la souder en 2 minutes.
https://www.banzaimusic.com/100-Ohm-910-Ohm-c-389/


[ Dernière édition du message le 05/03/2024 à 10:20:46 ]

23
Un fois que la résistance sera remplacée, en supposant qu'elle est défectueuse , tu ne seras pas plus avancé si tes prises DC ne sont pas de la bonne dimension. Tu devras te confectionner un adaptateur en achetant une prise mâle et un prise femelle DC de la bonne dimension.
À moins de remplacer celle dans la pédale ?
24

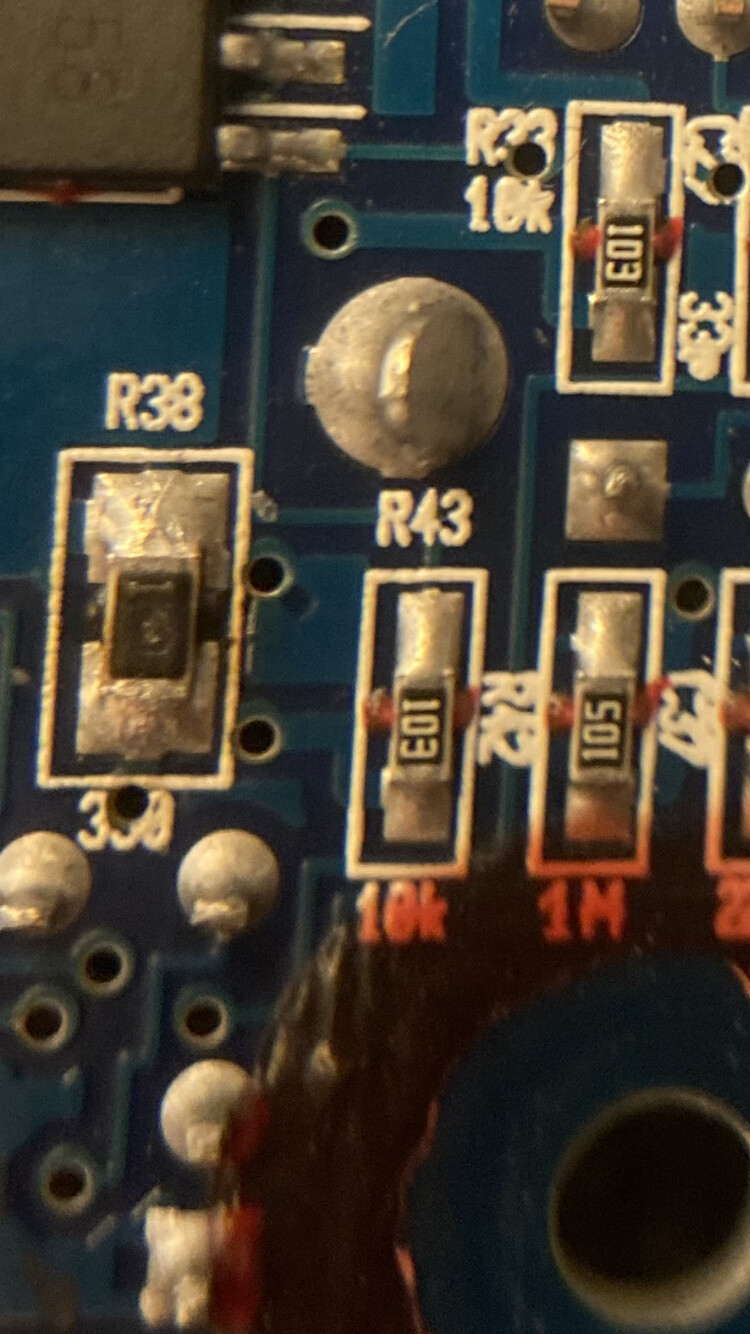

Bon , et bien le multimetre confirme que la R38 est morte !
Et une photo avec loupe semble confirmer aussi…6011838.png

On avance !
Je vais me lancer dans le remplacement :mrg:
25
Citation de Jérôme RAPP :
Bon , et bien le multimetre confirme que la R38 est morte !

On avance !
Je vais me lancer dans le remplacement :mrg:


Morte veut dire quoi pour toi ? Que mesures-tu ?
